2013 FIAT SCUDO Notice d'entretien (in French)

101
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

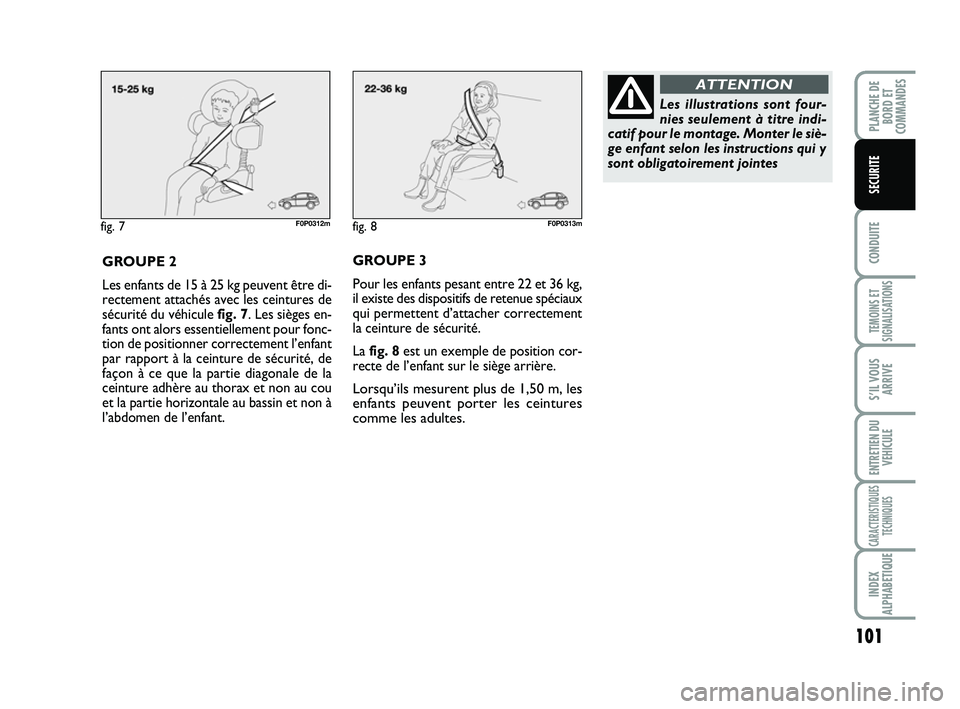

fig. 7F0P0312m
GROUPE 2
Les enfants de 15 à 25 kg peuvent être di-
rectement attachés avec les ceintures de
sécurité du véhicule fig. 7. Les sièges en-
fants ont alors essentiellement pour fonc-
tion de positionner correctement l’enfant
par rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture adhère au thorax et non au cou
et la partie horizontale au bassin et non à
l’abdomen de l’enfant.
Les illustrations sont four-
nies seulement à titre indi-
catif pour le montage. Monter le siè-
ge enfant selon les instructions qui y
sont obligatoirement jointes
ATTENTION
GROUPE 3
Pour les enfants pesant entre 22 et 36 kg,
il existe des dispositifs de retenue spéciaux
qui permettent d’attacher correctement
la ceinture de sécurité.
La fig. 8est un exemple de position cor-
recte de l’enfant sur le siège arrière.
Lorsqu’ils mesurent plus de 1,50 m, les
enfants peuvent porter les ceintures
comme les adultes.
fig. 8F0P0313m
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 101

102
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

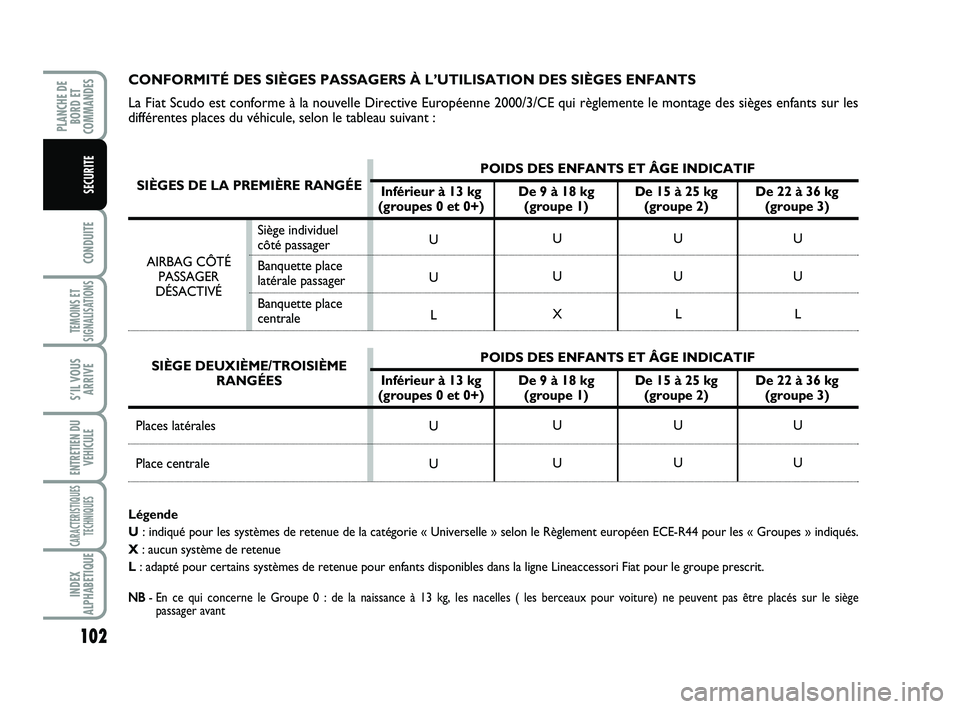

CONFORMITÉ DES SIÈGES PASSAGERS À L’UTILISATION DES SIÈGES ENFANTS
La Fiat Scudo est conforme à la nouvelle Directive Européenne 2000/3/CE qui règlemente le montage des sièges enfants sur les
différentes places du véhicule, selon le tableau suivant :
Légende
U: indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen ECE-R44 pour les « Groupes » indiqués.
X: aucun système de retenue
L: adapté pour certains systèmes de retenue pour enfants disponibles dans la ligne Lineaccessori Fiat pour le groupe prescrit.
NB
- En ce qui concerne le Groupe 0 : de la naissance à 13 kg, les nacelles ( les berceaux pour voiture) ne peuvent pas être placés sur le siège
passager avant
U
U
L
U
UU
U
X
U
UU
U
L
U
UU
U
L
U
U
SIÈGES DE LA PREMIÈRE RANGÉE
Places latérales
Place centrale
POIDS DES ENFANTS ET ÂGE INDICATIF
Inférieur à 13 kg De 9 à 18 kg De 15 à 25 kg De 22 à 36 kg
(groupes 0 et 0+) (groupe 1) (groupe 2) (groupe 3)
POIDS DES ENFANTS ET ÂGE INDICATIF
Inférieur à 13 kg De 9 à 18 kg De 15 à 25 kg De 22 à 36 kg
(groupes 0 et 0+) (groupe 1) (groupe 2) (groupe 3)
Siège individuel
côté passager
Banquette place
latérale passager
Banquette place
centrale AIRBAG CÔTÉ
PASSAGER
DÉSACTIVÉ
SIÈGE DEUXIÈME/TROISIÈME
RANGÉES
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 102

103
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
MONTAGE DU SIÈGE
ENFANT
« ISOFIX UNIVERSEL »
Le véhicule est pré-équipé pour le monta-
ge de sièges enfant Isofix Universel, un nou-
veau système unifié européen pour le trans-
port des enfants. Ce système de fixation
ISOFIX garantit un montage fiable, solide et
rapide du siège pour les enfants à l’intérieur
du véhicule. Il est possible d’effectuer un
montage mixte des sièges traditionnels et
Isofix. À titre indicatif, voici un exemple de
siège Isofix Universel correspondant au
groupe de poids : 1. En raison de la diffé-
rence dans le système d’accrochage, le siè-
ge enfant doit être fixé à l’aide de deux an-
neaux métalliques inférieurs A - fig. 10, pla-
cés entre le dossier et l’assise du siège du
véhicule, fixer la sangle supérieure appelée
Top Tether, (fournie avec le siège enfant)
à l’anneau prévu à cet effet B - fig. 11si-
tué à l’arrière du dossier. Pour accrocher la
sangle supérieure (Top Tether), soulever
l’appuie-tête du siège du véhicule et faire
passer le crochet entre ses deux tiges. Puis
fixer le crochet à l’anneau arrière et tendre
la sangle supérieure. Se rappeler que pour
les sièges enfants Isofix Universels on peut
utiliser tous ceux qui sont homologués avec
la mention ECE R44 (R44/03 ou mises à jour
suivantes) « Isofix Universel ». Les autres
groupes de poids sont assurés par des sièges
enfants Isofix spécifiques qui peuvent être
utilisés uniquement s’ils ont été spécifique-
ment testés pour ce véhicule (voir liste de
véhicules jointe au siège enfant).
fig. 9F0P0314m
fig. 10F0P0315m
fig. 11
A
F0P0316m
Si un siège enfant Isofix Uni-
versel n’est pas fixé avec ses
trois ancrages, il ne protégera pas
correctement l’enfant. En cas d’acci-
dent, l’enfant risque des lésions
graves, voire mortelles.
ATTENTION
Monter le siège enfant sur
un véhicule à l’arrêt. Le siè-
ge est correctement fixé aux étriers
du pré-équipement, lorsqu’on perçoit
les déclics qui confirment qu’il est
bien accroché. Toujours se conformer
aux instructions de montage, de dé-
montage et de positionnement, four-
nies obligatoirement par le fabricant.
ATTENTION
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 103

104
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONFORMITÉ DES SIÈGES PASSAGERS À L’UTILISATION DES SIÈGES ENFANTS ISOFIX
Conformément à la loi européenne ECE 16, le tableau ci-dessous indique la possibilité d’installer des sièges enfants Isofix sur les
sièges équipés de crochets Isofix.
Groupe de poids Orientation Classe de Position Isofix siège enfant taille Isofix latéral arrière
Groupe de 0 à 10 kg Dos à la route E IL
Groupe de 0 à 13 kg Dos à la route E IL
Dos à la route D IL
Dos à la route C X (*)
Groupe 1 Dos à la route C X (*)
de 9 à 18 kg Dos à la route D IL
Face à la route A IUF, IL
Face à la route B IUF, IL
Face à la route B1 IUF, IL
(*) il est possible d’installer un siège enfant du type IL sur les sièges arrière latéraux de la deuxième rangée mais uniquement lorsque
le siège avant passagerest un siège individuel.
IL : indiqué pour les systèmes de retenue d’enfants ISOFIX des catégories « Spécifique du véhicule », « Limitée » ou « Semi-univer-
selle », homologués pour ce véhicule spécifique.
IUF : indiqué pour les systèmes de retenue d’enfants Isofix de la catégorie universelle orientés face à la route et homologués pour
l’emploi dans la catégorie de poids.
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 104

105
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
SIÈGES RECOMMANDÉS PAR FIAT
La Lineaccessori Fiat contient une gamme complète de sièges enfants à fixer avec la ceinture de sécurité à trois points ou au moyen
des fixations Isofix.
GROUPE 0+ :
de la naissance à 13 kgBritax Baby Safe plus
Numéro d’homologation :
E1 04301146
Britax Baby Safe plus
Numéro d’homologation :
E1 04301146
+
Britax Baby Safe ISOFIX baseIl s’installe dos à la route, unique-
ment avec la ceinture de sécurité
à trois points. En cas d’installation
sur le siège passager avant, ne pas
oublier de désactiver d’abord l’air-
bag.
Il s’installe dos à la route à l’aide de
la base Isofix et des fixations Isofix
du véhicule.
Il s’installe sur les places arrière ex-
térieures.
+
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 105

106
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
GROUPE 1 :
de 9 à 18 kgFair G0/1S
Numéro d’homologation :
E4 04443718
Britax Safefix TT
Numéro d’homologation :
E1 04301199
Britax Roemer Duo Plus
Numéro d’homologation :
E1 04301133Il s’installe face à la route, uni-
quement avec la ceinture de sé-
curité à trois points
Dispositif de retenue de l’enfant
de type Isofix Universel.
Il s’installe uniquement tourné
vers l’avant à l’aide des fixations
Isofix et de la courroie supérieu-
re, fournie avec le siège enfant.
Il s’installe sur les places arrière
extérieures
Dispositif de retenue de l’enfant
de type Isofix Universel.
Il s’installe uniquement tourné
vers l’avant à l’aide des fixations
Isofix et de la courroie supérieu-
re, fournie avec le siège enfant.
Il s’installe sur les places arrière
extérieures
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 106

107
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

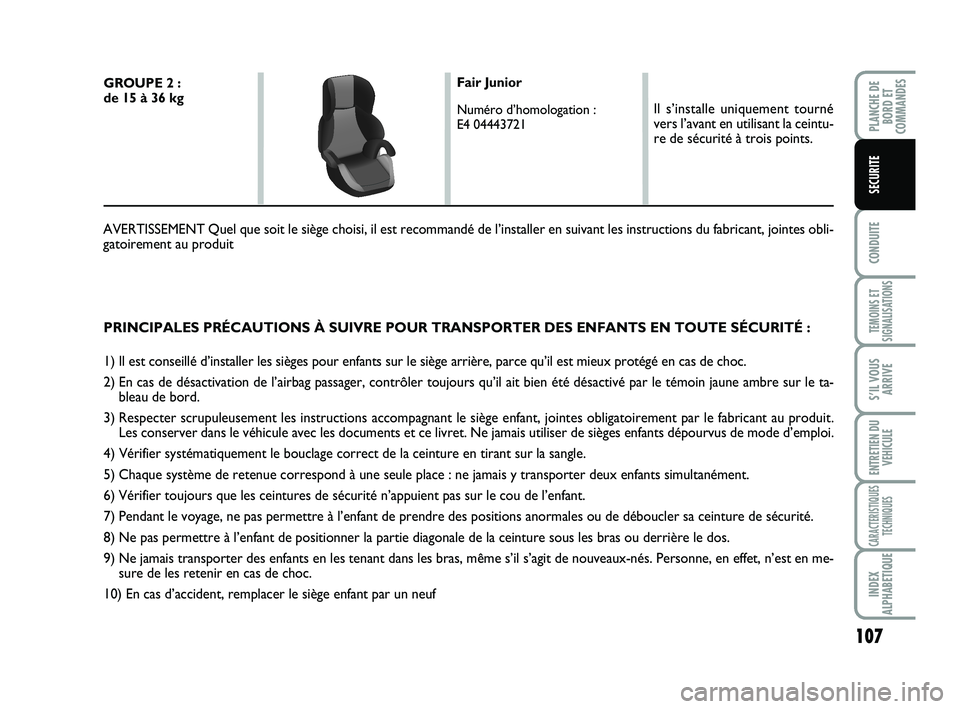

PRINCIPALES PRÉCAUTIONS À SUIVRE POUR TRANSPORTER DES ENFANTS EN TOUTE SÉCURITÉ :
1) Il est conseillé d’installer les sièges pour enfants sur le siège arrière, parce qu’il est mieux protégé en cas de choc.
2) En cas de désactivation de l’airbag passager, contrôler toujours qu’il ait bien été désactivé par le témoin jaune ambre sur le ta-
bleau de bord.
3) Respecter scrupuleusement les instructions accompagnant le siège enfant, jointes obligatoirement par le fabricant au produit.
Les conserver dans le véhicule avec les documents et ce livret. Ne jamais utiliser de sièges enfants dépourvus de mode d’emploi.
4) Vérifier systématiquement le bouclage correct de la ceinture en tirant sur la sangle.
5) Chaque système de retenue correspond à une seule place : ne jamais y transporter deux enfants simultanément.
6) Vérifier toujours que les ceintures de sécurité n’appuient pas sur le cou de l’enfant.
7) Pendant le voyage, ne pas permettre à l’enfant de prendre des positions anormales ou de déboucler sa ceinture de sécurité.
8) Ne pas permettre à l’enfant de positionner la partie diagonale de la ceinture sous les bras ou derrière le dos.
9) Ne jamais transporter des enfants en les tenant dans les bras, même s’il s’agit de nouveaux-nés. Personne, en effet, n’est en me-
sure de les retenir en cas de choc.
10) En cas d’accident, remplacer le siège enfant par un neuf
GROUPE 2 :
de 15 à 36 kgFair Junior
Numéro d’homologation :
E4 04443721
Il s’installe uniquement tourné
vers l’avant en utilisant la ceintu-
re de sécurité à trois points.
AVERTISSEMENT Quel que soit le siège choisi, il est recommandé de l’installer en suivant les instructions du fabricant, jointes obli-
gatoirement au produit
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 107

108
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE

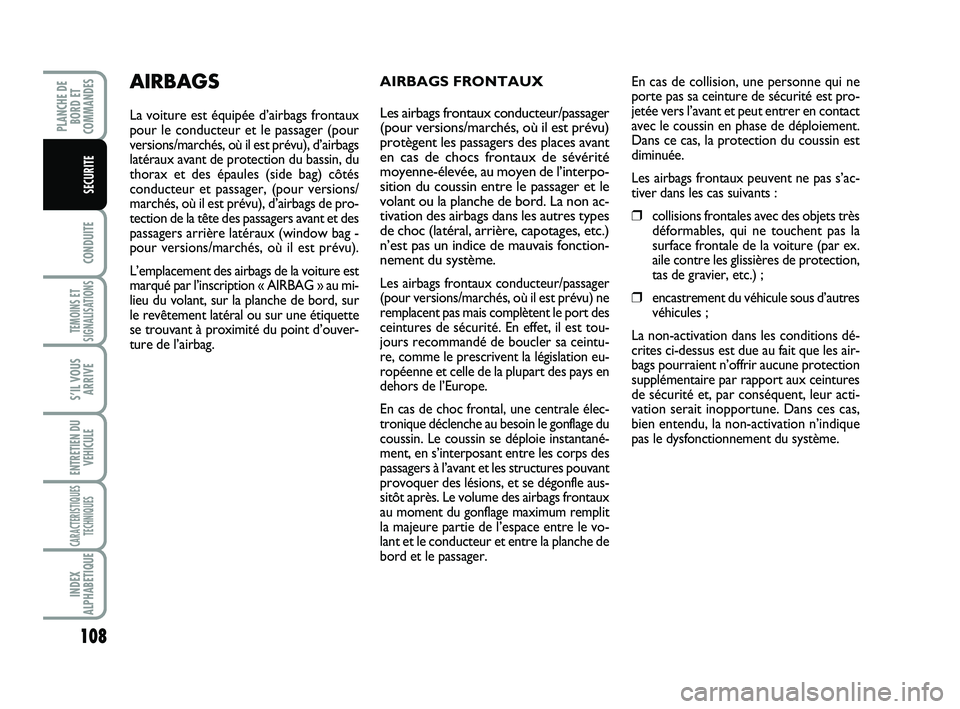

AIRBAGS FRONTAUX
Les airbags frontaux conducteur/passager
(pour versions/marchés, où il est prévu)
protègent les passagers des places avant
en cas de chocs frontaux de sévérité
moyenne-élevée, au moyen de l’interpo-
sition du coussin entre le passager et le
volant ou la planche de bord. La non ac-
tivation des airbags dans les autres types
de choc (latéral, arrière, capotages, etc.)
n’est pas un indice de mauvais fonction-
nement du système.
Les airbags frontaux conducteur/passager
(pour versions/marchés, où il est prévu) ne
remplacent pas mais complètent le port des
ceintures de sécurité. En effet, il est tou-
jours recommandé de boucler sa ceintu-
re, comme le prescrivent la législation eu-
ropéenne et celle de la plupart des pays en
dehors de l’Europe.
En cas de choc frontal, une centrale élec-
tronique déclenche au besoin le gonflage du
coussin. Le coussin se déploie instantané-
ment, en s’interposant entre les corps des
passagers à l’avant et les structures pouvant
provoquer des lésions, et se dégonfle aus-
sitôt après. Le volume des airbags frontaux
au moment du gonflage maximum remplit
la majeure partie de l’espace entre le vo-
lant et le conducteur et entre la planche de
bord et le passager.
AIRBAGS
La voiture est équipée d’airbags frontaux
pour le conducteur et le passager (pour
versions/marchés, où il est prévu), d’airbags
latéraux avant de protection du bassin, du
thorax et des épaules (side bag) côtés
conducteur et passager, (pour versions/
marchés, où il est prévu), d’airbags de pro-
tection de la tête des passagers avant et des
passagers arrière latéraux (window bag -
pour versions/marchés, où il est prévu).
L’emplacement des airbags de la voiture est
marqué par l’inscription « AIRBAG » au mi-
lieu du volant, sur la planche de bord, sur
le revêtement latéral ou sur une étiquette
se trouvant à proximité du point d’ouver-
ture de l’airbag.En cas de collision, une personne qui ne
porte pas sa ceinture de sécurité est pro-
jetée vers l’avant et peut entrer en contact
avec le coussin en phase de déploiement.
Dans ce cas, la protection du coussin est
diminuée.
Les airbags frontaux peuvent ne pas s’ac-
tiver dans les cas suivants :
❒collisions frontales avec des objets très
déformables, qui ne touchent pas la
surface frontale de la voiture (par ex.
aile contre les glissières de protection,
tas de gravier, etc.) ;
❒encastrement du véhicule sous d’autres
véhicules ;
La non-activation dans les conditions dé-
crites ci-dessus est due au fait que les air-
bags pourraient n’offrir aucune protection
supplémentaire par rapport aux ceintures
de sécurité et, par conséquent, leur acti-
vation serait inopportune. Dans ces cas,
bien entendu, la non-activation n’indique
pas le dysfonctionnement du système.
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 108
