2013 FIAT SCUDO Notice d'entretien (in French)

205
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
ADDITIFS ET LUBRIFIANTS
PRODUITS UTILISABLES ET LEURS CARACTERISTIQUES
Emploi Caractéristiques qualitatives des additifs et des Additifs et Intervalle delubrifiants pour un fonctionnement correct du véhicule lubrifiants d’origine vidange
Lubrifiants pour
moteurs à gazole
Pour le fonctionnement correct des versions Multijet avec DPF utiliser exclusivement le type de lubrifiant original. En cas d’urgen-
ce, si le produit original n’est pas disponible, n’effectuer qu’un seul appoint maxi de 0,5 l et s’adresser, dès que possible, au Réseau
Après-vente Fiat.
En cas d’emploi de produits SAE 5W-40 non originaux, sont acceptés des lubrifiants ayant des performances minimum ACEA B4
pour les moteurs Diesel; dans ce cas, les performances optimales du moteur ne sont pas garanties.
L’emploi de produits ayant des caractéristiques inférieures par rapport à ACEA B4 pourrait provoquer des dommages au moteur
non couverts par la garantie.
Pour des conditions climatiques particulièrement rigides, demander au Réseau Après-vente Fiat le produit approprié de la gamme
PETRONAS LUBRICANTS.SELENIA WR Lubrifiants à base synthétique de degré SAE 5W- 40
qualification FIAT 9.55535-N2Selon Plan d’Entretien
Programmé
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 205

206
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

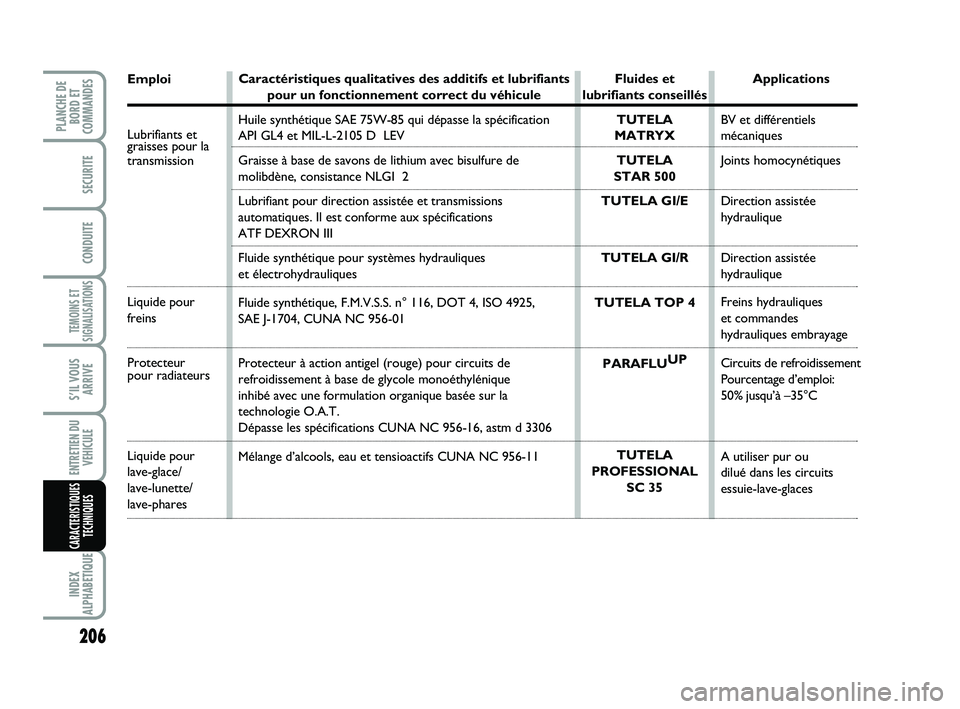

Emploi
Lubrifiants etgraisses pour la
transmission
Liquide pour
freins
Protecteur
pour radiateurs
Liquide pour
lave-glace/
lave-lunette/
lave-pharesCaractéristiques qualitatives des additifs et lubrifiants
pour un fonctionnement correct du véhicule
Huile synthétique SAE 75W-85 qui dépasse la spécification
API GL4 et MIL-L-2105 D LEV
Graisse à base de savons de lithium avec bisulfure de
molibdène, consistance NLGI 2
Lubrifiant pour direction assistée et transmissions
automatiques. Il est conforme aux spécifications
ATF DEXRON III
Fluide synthétique pour systèmes hydrauliques
et électrohydrauliques
Fluide synthétique, F.M.V.S.S. n° 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Protecteur à action antigel (rouge) pour circuits de
refroidissement à base de glycole monoéthylénique
inhibé avec une formulation organique basée sur la
technologie O.A.T.
Dépasse les spécifications CUNA NC 956-16, astm d 3306
Mélange d’alcools, eau et tensioactifs CUNA NC 956-11Applications
BV et différentiels
mécaniques
Joints homocynétiques
Direction assistée
hydraulique
Direction assistée
hydraulique
Freins hydrauliques
et commandes
hydrauliques embrayage
Circuits de refroidissement
Pourcentage d’emploi:
50% jusqu’à –35°C
A utiliser pur ou
dilué dans les circuits
essuie-lave-glaces Fluides et
lubrifiants conseillés
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLUUP
TUTELA
PROFESSIONAL
SC 35
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 206

207
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
❒cycle extra-urbain: comprenant une si-
mulation de parcours extra-urbaine du
véhicule, de fréquentes accélérations à
tous régimes; la vitesse varie de 0 à 120
km/h;
❒consommation mixte: elle est détermi-
née par pondération d’environ 37% du
cycle urbain et d’environ 63% de celle
du cycle extra-urbain.
ATTENTION Le type de parcours, les dif-
férentes situations de la circulation, les
conditions atmosphériques, le style de
conduite, l’état du véhicule en général, le
niveau de finition/équipements/ acces-

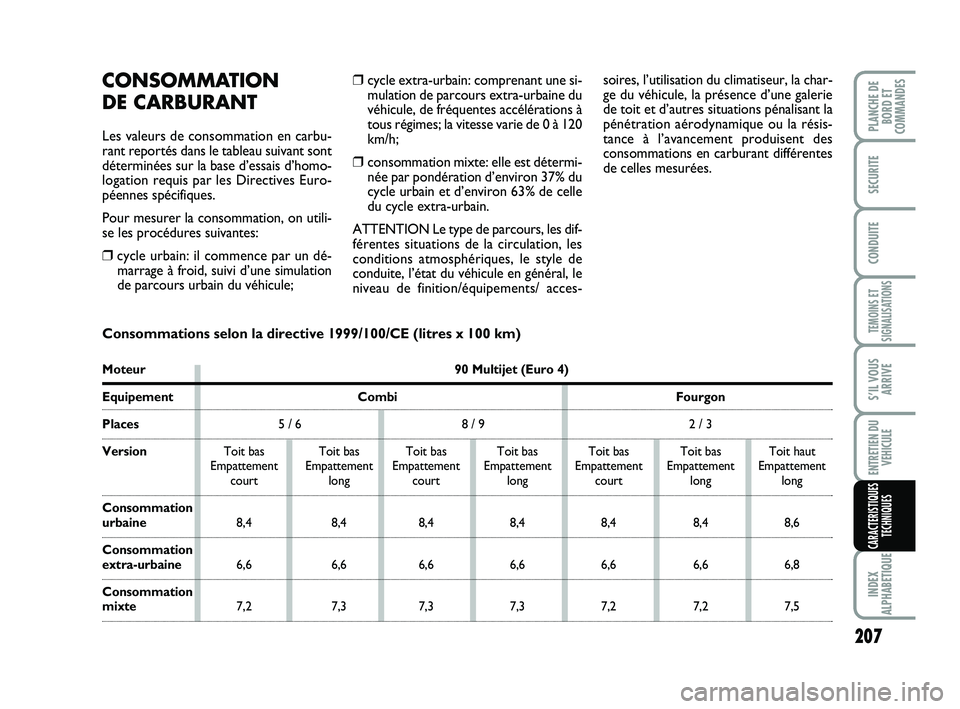

CONSOMMATION
DE CARBURANT
Les valeurs de consommation en carbu-
rant reportés dans le tableau suivant sont
déterminées sur la base d’essais d’homo-
logation requis par les Directives Euro-
péennes spécifiques.
Pour mesurer la consommation, on utili-
se les procédures suivantes:
❒cycle urbain: il commence par un dé-
marrage à froid, suivi d’une simulation
de parcours urbain du véhicule;soires, l’utilisation du climatiseur, la char-
ge du véhicule, la présence d’une galerie
de toit et d’autres situations pénalisant la
pénétration aérodynamique ou la résis-
tance à l’avancement produisent des
consommations en carburant différentes
de celles mesurées.
Consommations selon la directive 1999/100/CE (litres x 100 km)
Moteur 90 Multijet (Euro 4)
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbaine8,4 8,4 8,4 8,4 8,4 8,4 8,6
Consommation
extra-urbaine6,6 6,6 6,6 6,6 6,6 6,6 6,8
Consommation
mixte7,2 7,3 7,3 7,3 7,2 7,2 7,5
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 207

208
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

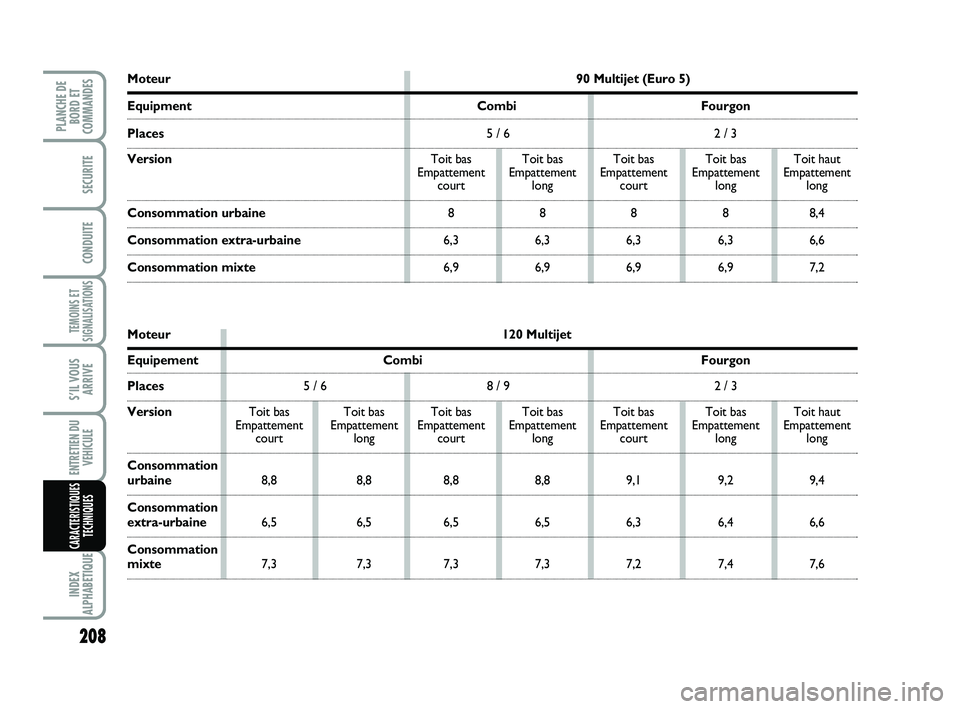

Moteur90 Multijet (Euro 5)
Equipment Combi Fourgon
Places5 / 6 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement
court long court long long
Consommation urbaine8 8 8 8 8,4
Consommation extra-urbaine6,3 6,3 6,3 6,3 6,6
Consommation mixte6,9 6,9 6,9 6,9 7,2
Moteur 120 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbaine8,8 8,8 8,8 8,8 9,1 9,2 9,4
Consommation
extra-urbaine6,5 6,5 6,5 6,5 6,3 6,4 6,6
Consommation
mixte7,3 7,3 7,3 7,3 7,2 7,4 7,6
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 208

209
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

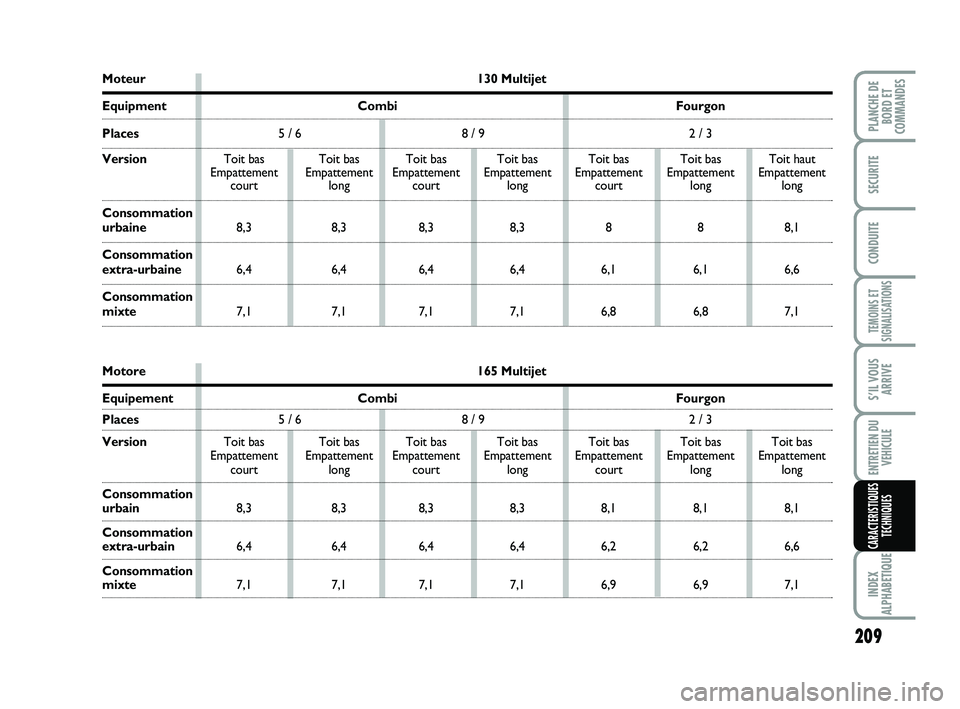

Moteur 130 Multijet
Equipment Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbaine8,3 8,3 8,3 8,3 8 8 8,1
Consommation
extra-urbaine6,4 6,4 6,4 6,4 6,1 6,1 6,6
Consommation
mixte7,1 7,1 7,1 7,1 6,8 6,8 7,1
Motore 165 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit bas
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbain8,3 8,3 8,3 8,3 8,1 8,1 8,1
Consommation
extra-urbain6,4 6,4 6,4 6,4 6,2 6,2 6,6
Consommation
mixte7,1 7,1 7,1 7,1 6,9 6,9 7,1
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 209

210
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –
(Euro 5)
120 Multijet194 194 194 194 194 196 200
130 Multijet 185 185 185 185 179 179 186
165 Multijet185 185 185 185 181 181 186

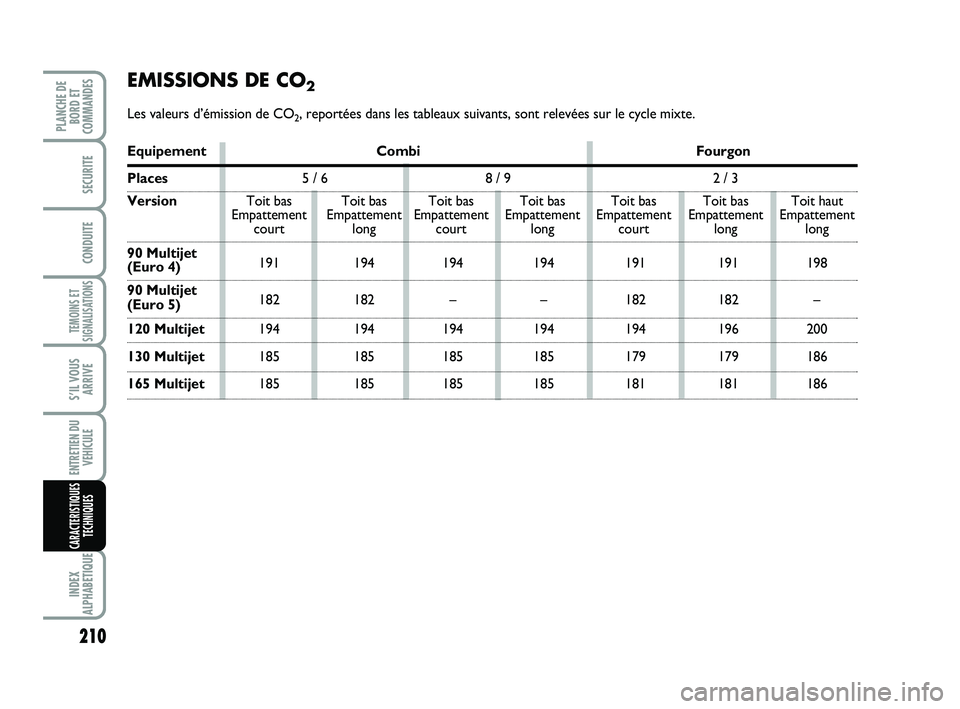

EMISSIONS DE CO2
Les valeurs d’émission de CO2, reportées dans les tableaux suivants, sont relevées sur le cycle mixte.
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 210

211
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE

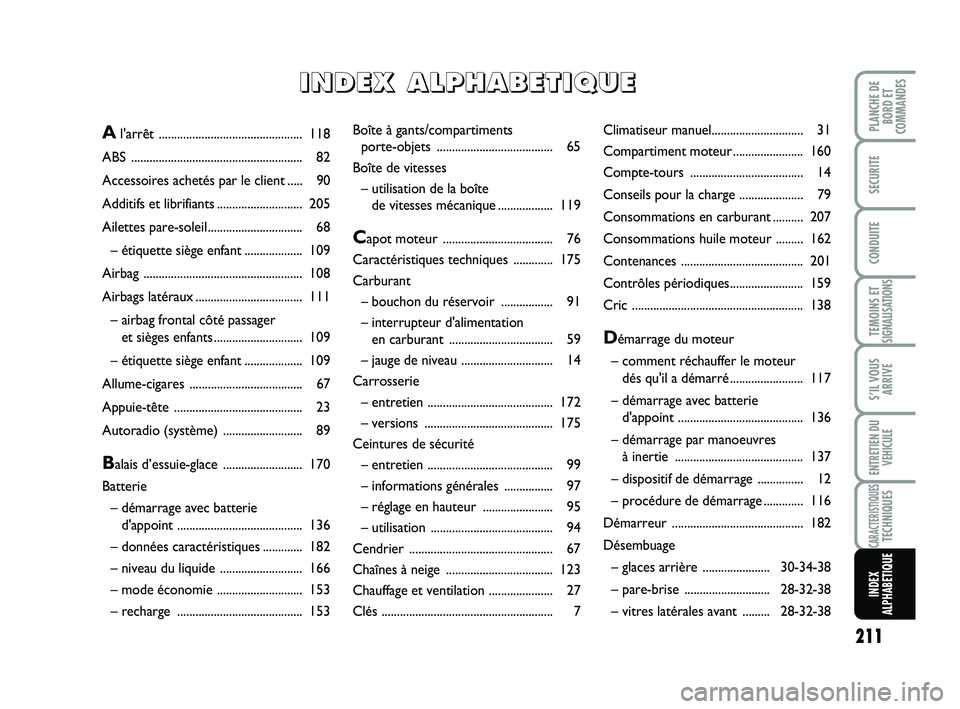

Boîte à gants/compartiments
porte-objets ...................................... 65
Boîte de vitesses
– utilisation de la boîte
de vitesses mécanique.................. 119
Capot moteur .................................... 76
Caractéristiques techniques .............175
Carburant
– bouchon du réservoir ................. 91
– interrupteur d'alimentation
en carburant .................................. 59
– jauge de niveau .............................. 14
Carrosserie
– entretien ......................................... 172
– versions .......................................... 175
Ceintures de sécurité
– entretien ......................................... 99
– informations générales ................ 97
– réglage en hauteur .......................95
– utilisation ........................................ 94
Cendrier ............................................... 67
Chaînes à neige ................................... 123
Chauffage et ventilation ..................... 27
Clés ........................................................ 7Climatiseur manuel.............................. 31
Compartiment moteur....................... 160
Compte-tours ..................................... 14
Conseils pour la charge ..................... 79
Consommations en carburant .......... 207
Consommations huile moteur ......... 162
Contenances ........................................ 201
Contrôles périodiques........................ 159
Cric ........................................................ 138
Démarrage du moteur
– comment réchauffer le moteur
dés qu'il a démarré........................ 117
– démarrage avec batterie
d'appoint ......................................... 136
– démarrage par manoeuvres
à inertie .......................................... 137
– dispositif de démarrage ...............12
– procédure de démarrage ............. 116
Démarreur ...........................................182
Désembuage
– glaces arrière ......................30-34-38
– pare-brise ............................28-32-38
– vitres latérales avant .........28-32-38
Al'arrêt ............................................... 118
ABS ........................................................ 82
Accessoires achetés par le client ..... 90
Additifs et librifiants ............................ 205
Ailettes pare-soleil............................... 68
– étiquette siège enfant................... 109
Airbag .................................................... 108
Airbags latéraux................................... 111
– airbag frontal côté passager
et sièges enfants............................. 109
– étiquette siège enfant................... 109
Allume-cigares .....................................67
Appuie-tête .......................................... 23
Autoradio (système) .......................... 89
Balais d’essuie-glace .......................... 170
Batterie
– démarrage avec batterie
d'appoint ......................................... 136
– données caractéristiques ............. 182
– niveau du liquide ........................... 166
– mode économie ............................ 153
– recharge ......................................... 153
I I
N N
D D
E E
X X

A A
L L
P P
H H
A A
B B
E E
T T
I I
Q Q
U U
E E
211-220 SCUDO LUM F_200-208 ScudoG9 F 17/10/12 15.52 Pagina 211

212
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE

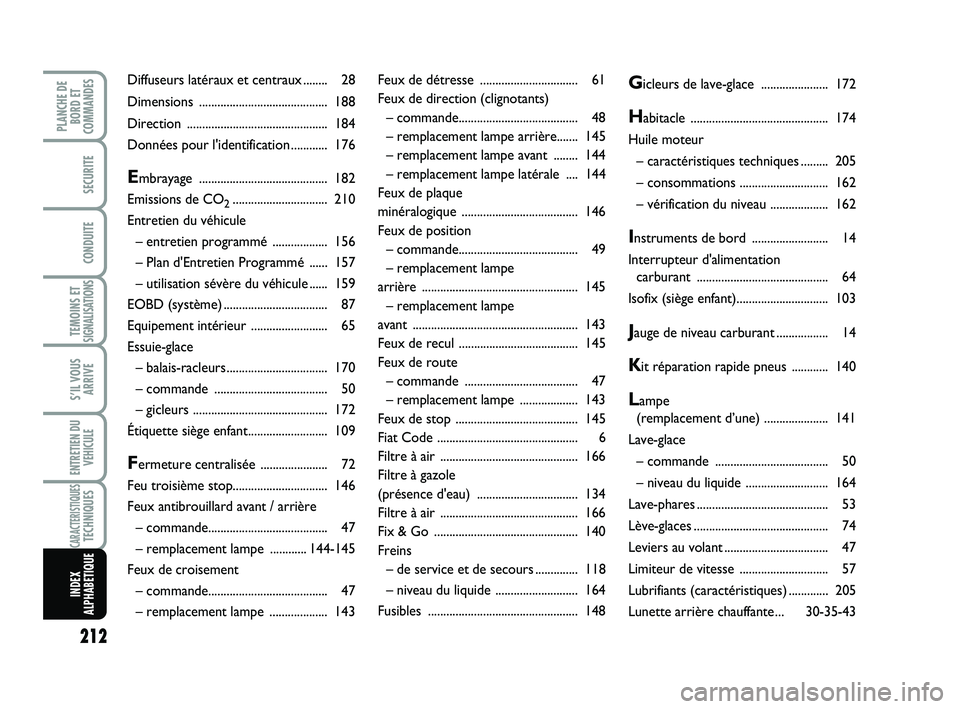

Feux de détresse ................................ 61
Feux de direction (clignotants)
– commande....................................... 48
– remplacement lampe arrière....... 145
– remplacement lampe avant ........ 144
– remplacement lampe latérale .... 144
Feux de plaque
minéralogique ...................................... 146
Feux de position
– commande....................................... 49
– remplacement lampe
arrière ................................................... 145
– remplacement lampe
avant ...................................................... 143
Feux de recul .......................................145
Feux de route
– commande ..................................... 47
– remplacement lampe ................... 143
Feux de stop ........................................ 145
Fiat Code .............................................. 6
Filtre à air ............................................. 166
Filtre à gazole
(présence d'eau) ................................. 134
Filtre à air ............................................. 166
Fix & Go ............................................... 140
Freins
– de service et de secours ..............118
– niveau du liquide ........................... 164
Fusibles ................................................. 148Gicleurs de lave-glace ...................... 172
Habitacle ............................................. 174
Huile moteur
– caractéristiques techniques ......... 205
– consommations ............................. 162
– vérification du niveau ................... 162
Instruments de bord ......................... 14
Interrupteur d'alimentation
carburant ........................................... 64
Isofix (siège enfant).............................. 103
Jauge de niveau carburant ................. 14
Kit réparation rapide pneus ............ 140
Lampe
(remplacement d’une) ..................... 141
Lave-glace
– commande ..................................... 50
– niveau du liquide ........................... 164
Lave-phares ........................................... 53
Lève-glaces ............................................ 74
Leviers au volant.................................. 47
Limiteur de vitesse ............................. 57
Lubrifiants (caractéristiques) .............205
Lunette arrière chauffante ... 30-35-43 Diffuseurs latéraux et centraux ........ 28
Dimensions .......................................... 188
Direction ..............................................184
Données pour l'identification ............ 176
Embrayage .......................................... 182
Emissions de CO
2............................... 210
Entretien du véhicule
– entretien programmé .................. 156
– Plan d'Entretien Programmé ...... 157
– utilisation sévère du véhicule ...... 159
EOBD (système) .................................. 87
Equipement intérieur ......................... 65
Essuie-glace
– balais-racleurs................................. 170
– commande ..................................... 50
– gicleurs ............................................ 172
Étiquette siège enfant.......................... 109
Fermeture centralisée ......................72
Feu troisième stop............................... 146
Feux antibrouillard avant / arrière
– commande....................................... 47
– remplacement lampe ............144-145
Feux de croisement
– commande....................................... 47
– remplacement lampe ................... 143
211-220 SCUDO LUM F_200-208 ScudoG9 F 17/10/12 15.52 Pagina 212
