2013 FIAT SCUDO Notice d'entretien (in French)

125
S’IL VOUS ARRIVE
ENTRETIEN DU VEHICULE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE BORD ETCOMMANDES
SECURITE
CONDUITE
TEMOINS ET SIGNALISATIONS
INFORMATIONS GENERALES ........................................12
LIQUIDE DES FREINS INSUFFISANT .............................126
FREIN DE STATIONNE MENT SERRE ............................126
AVARIE AIR BAG ................................................................ 127
TEMPERATURE EXCESSIVE DU LIQUIDE
DE REFROIDISSEME NT MOTEUR ..................................127
RECHARGE INSUFFISANTE DE LA BATTERIE ........... 128
PRESSION INSUFFISANTE/
TEMPERATURE ELEVEE HUILE MOTEUR .....................12
AVARIE DIRECTION A SSISTEE ELECTRIQUE ............12
FERMETURE INCOMPLET E DES PORTES ....................12
CEINTURES DE SECURITE NON BOUCLEES ............1
AVARIE EBD ......................................................................... 130
AVARIE AU SYSTEME D’INJECTION ............................ 130
AIR BAG COTE PASSAGER DESACTIVE ..................... 131
AVARIE SYSTEME ABS ....................................................... 131
STOP ........................................................................................ 131
RESERVE CARBURANT ..................................................... 132
FEUX ANTIBROUILLAR D ARRIERE ..............................132
SIGNALISATION GENERIQUE .......................................132
AVARIE AU SYSTE ME ESP ................................................132
USURE PLAQUETTE S FREIN ........................................... 133
FEUX ANTIBR OUILLARD ................................................ 133
FEUX DE CROIS EMENT..................................................... 133
SUSPENSIONS PNEUMATIQU ES ARRIERE................... 133
INDICATEUR DE DIRE CTION GAUCHE .................... 133
INDICATEUR DE DIRE CTION DROIT ........................ 133
FEUX DE RO UTE ................................................................ 133
CRUISE CO NTROL............................................................. 134
LIMITEUR DE VITESSE......................................................... 134
PRECHAUFFAGE DES BOUGIES..................................... 134
PRESENCE D’EAU DANS LE FILTRE A GAZOLE........ 134
ENTRETIEN PR OGRAMME............................................... 134
T T E E M M O O I I N N S S E E T T S S I I G G N N A A L L I I S S A A T T I I O O N N S S
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 125
6
30
9
9
8

126
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
TEMOINS ET
SIGNALISATIONS
INFORMATIONS GENERALES
L’allumage du témoin est associé à un mes-
sage spécifique et/ou à un avertissement
sonore si le tableau de bord le permet.
Ces signalisations sont synthétiques et
de précautionet elles ne doivent pas
être considérées exhaustives et/ou alter-
natives à ce qui est indiqué sur cette No-
tice d’entretien, dont nous recomman-
dons une lecture attentive. En cas de si-
gnalisations d’avarie se rapporter tou-
jours à ce qui est indiqué dans ce cha-
pitre même.
ATTENTION Les signalisations d’avarie
qui apparaissent sur l’affichage sont divi-
sées en deux catégories: anomalies
graveset anomalies moins graves.
Les anomalies gravesvisualisent un
“cycle” de signalisations répété pendant
un temps prolongé.
Les anomalies moins gravesvisualisent un
“cycle” de signalisations pendant un temps
plus limité.
LIQUIDE FREINS
INSUFFISANT (rouge)
FREIN DE
STATIONNEMENT
SERRE (rouge)
En tournant la clé en position Mle témoin
s’allume, mais il doit s’éteindre après
quelques secondes.
Liquide des freins insuffisant
Le témoin s’allume lorsque le niveau du li-
quide des freins dans le réservoir descend
en dessous du minimum, à cause d’une fui-
te possible de liquide hors du circuit.
x
Si le témoin xs’allume
pendant la marche (sur cer-
taines versions en même temps que
le message visualisé par l’affichage)
s’arrêter immédiatement et s’adres-
ser au Réseau Après-vente Fiat.
ATTENTION
Frein de stationnement serré
Le témoin s’allume quand le frein de sta-
tionnement est serré.
Si le véhicule est en marche sur certaines
versions y est associée une alarme sonore.
ATTENTION Si le témoin s’allume pen-
dant la marche, vérifier que le frein de sta-
tionnement n’est pas serré. SIGNALISATIONS ET TEMOPINS SUR LE TABLEAU DE BORD
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 126

127
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
AVARIE AIR BAG
(rouge)
En tournant la clé en position M
le témoin s’allume, mais il doit s’éteindre
après quelques secondes.
L’allumage du témoin de manière perma-
nente indique une anomalie au système air
bag.
¬Si le témoin ¬ne s’allume
pas en tournant la clé sur M
ou s’il reste allumé pendant la
marche, une anomalie dans les sys-
tèmes de retenue peut être présente;
dans ce cas, les air bag ou les préten-
sionneurs pourraient ne pas s’activer
en cas d’accident ou, dans un nombre
plus limité de cas, s’activer da maniè-
re erronée. Avant de poursuivre,
s’adresser au Réseau Après-vente Fiat
pour le contrôle immédiat du système.
ATTENTION
L’avarie du témoin ¬(té-
moin éteint) est signalée par
le clignotement au delà des 4 se-
condes habituelles du témoin
“si-
gnalant que l’air bag frontal passager
est désactivé.
ATTENTION
TEMPERATURE
EXCESSIVE DU
LIQUIDE DE
REFROIDISSEMENT
MOTEUR (rouge)
En tournant la clé en position Mle témoin
s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin s’allume quand le moteur a sur-
chauffé.
Si le voyant clignote, cela signifie que le ni-
veau du liquide de refroidissement moteur
est trop bas.
Si le témoin s’allume il faut suivre les in-
dications suivantes:
❒en cas de marche habituelle: ar-
rêter le véhicule, couper le moteur et
vérifier si le niveau de l’eau dans le ré-
servoir est au dessous du repère
MIN. Dans ce cas, attendre quelques
minutes pour permettre le refroidis-
sement du moteur, puis ouvrir lente-
ment et avec précaution le bouchon,
faire l’appoint avec du liquide de re-
froidissement, en s’assurant qu’il se
trouve entre les repères MINet
MAXindiqués sur le réservoir même.
Vérifier aussi visuellement la présence
de fuites éventuelles de liquide. Si au
démarrage suivant le témoin s’allume
de nouveau, s’adresser au Réseau
Après-vente Fiat.
u
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 127

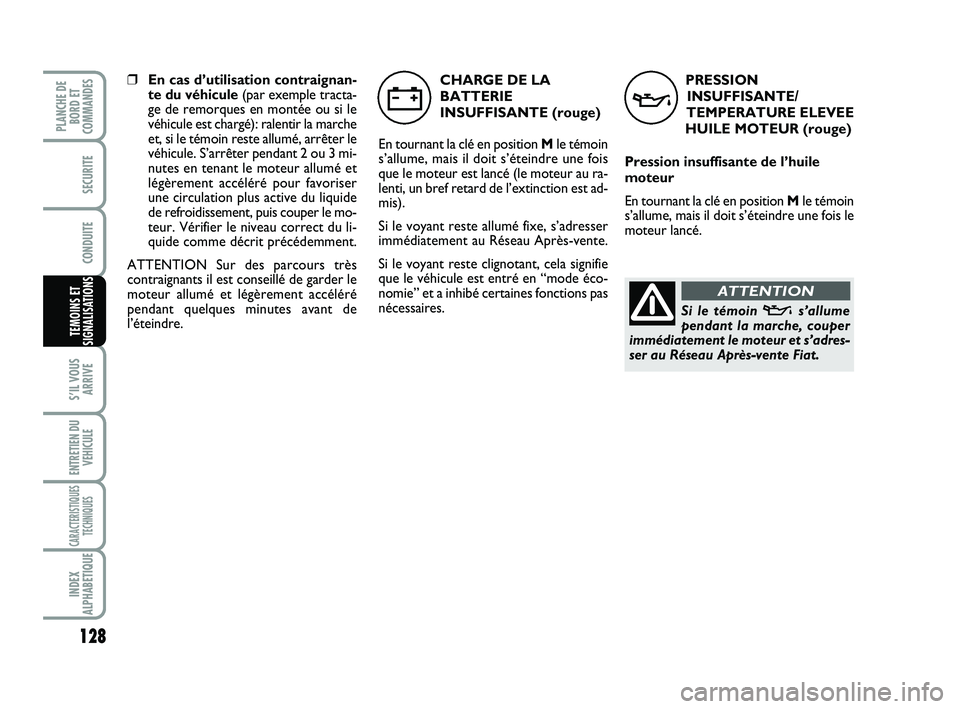

128
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
PRESSION
INSUFFISANTE/
TEMPERATURE ELEVEE
HUILE MOTEUR (rouge)
Pression insuffisante de l’huile
moteur
En tournant la clé en position Mle témoin
s’allume, mais il doit s’éteindre une fois le
moteur lancé.
v
Si le témoin vs’allume
pendant la marche, couper
immédiatement le moteur et s’adres-
ser au Réseau Après-vente Fiat.
ATTENTION
❒En cas d’utilisation contraignan-
te du véhicule(par exemple tracta-
ge de remorques en montée ou si le
véhicule est chargé): ralentir la marche
et, si le témoin reste allumé, arrêter le
véhicule. S’arrêter pendant 2 ou 3 mi-
nutes en tenant le moteur allumé et
légèrement accéléré pour favoriser
une circulation plus active du liquide
de refroidissement, puis couper le mo-
teur. Vérifier le niveau correct du li-
quide comme décrit précédemment.
ATTENTION Sur des parcours très
contraignants il est conseillé de garder le
moteur allumé et légèrement accéléré
pendant quelques minutes avant de
l’éteindre.CHARGE DE LA
BATTERIE
INSUFFISANTE (rouge)
En tournant la clé en position Mle témoin
s’allume, mais il doit s’éteindre une fois
que le moteur est lancé (le moteur au ra-
lenti, un bref retard de l’extinction est ad-
mis).
Si le voyant reste allumé fixe, s’adresser
immédiatement au Réseau Après-vente.
Si le voyant reste clignotant, cela signifie
que le véhicule est entré en “mode éco-
nomie” et a inhibé certaines fonctions pas
nécessaires.
w
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 128

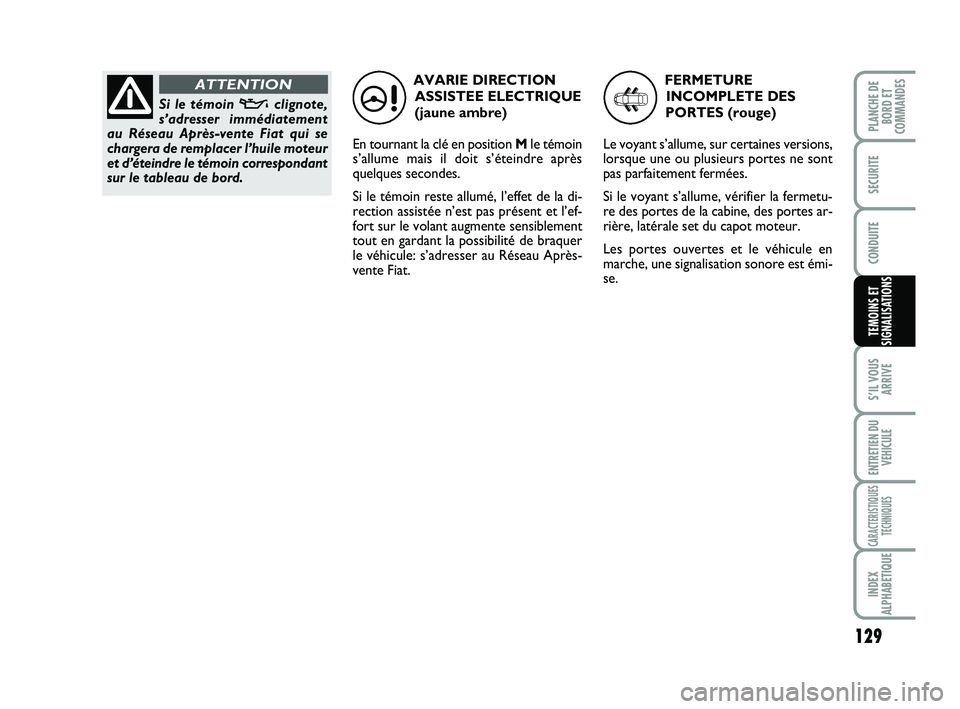

129
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
AVARIE DIRECTION
ASSISTEE ELECTRIQUE
(jaune ambre)
En tournant la clé en position Mle témoin
s’allume mais il doit s’éteindre après
quelques secondes.
Si le témoin reste allumé, l’effet de la di-
rection assistée n’est pas présent et l’ef-
fort sur le volant augmente sensiblement
tout en gardant la possibilité de braquer
le véhicule: s’adresser au Réseau Après-
vente Fiat.
Si le témoin vclignote,
s’adresser immédiatement
au Réseau Après-vente Fiat qui se
chargera de remplacer l’huile moteur
et d’éteindre le témoin correspondant
sur le tableau de bord.
ATTENTION
»
FERMETURE
INCOMPLETE DES
PORTES (rouge)
Le voyant s’allume, sur certaines versions,
lorsque une ou plusieurs portes ne sont
pas parfaitement fermées.
Si le voyant s’allume, vérifier la fermetu-
re des portes de la cabine, des portes ar-
rière, latérale set du capot moteur.
Les portes ouvertes et le véhicule en
marche, une signalisation sonore est émi-
se.
9
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 129

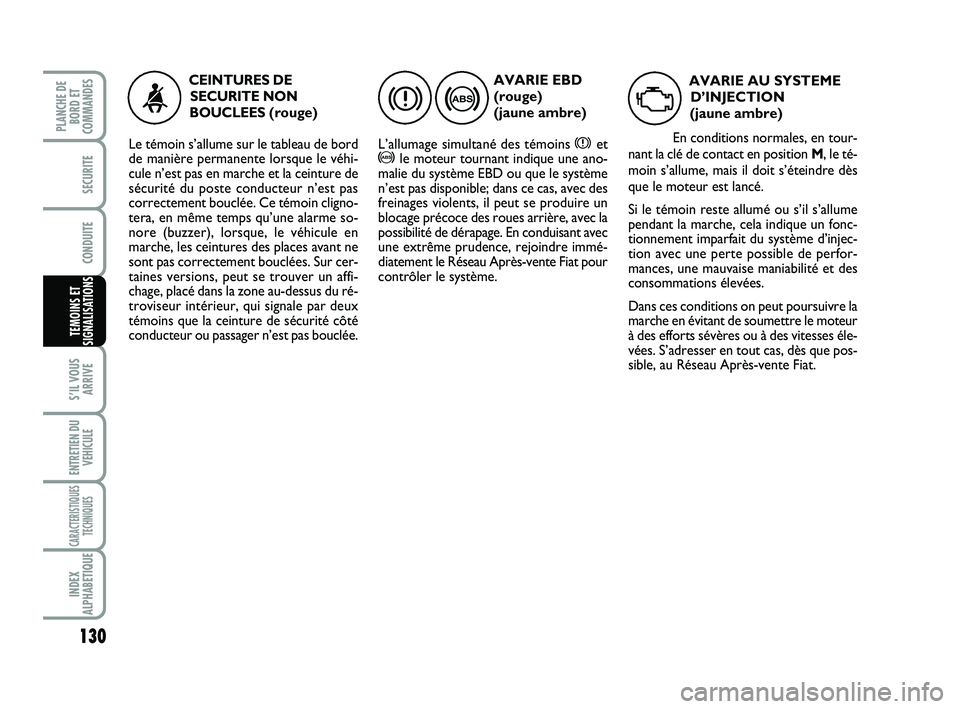

130
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
AVARIE EBD
(rouge)
(jaune ambre)
L’allumage simultané des témoins
xet>le moteur tournant indique une ano-
malie du système EBD ou que le système
n’est pas disponible; dans ce cas, avec des
freinages violents, il peut se produire un
blocage précoce des roues arrière, avec la
possibilité de dérapage. En conduisant avec
une extrême prudence, rejoindre immé-
diatement le Réseau Après-vente Fiat pour
contrôler le système.
x>
CEINTURES DE
SECURITE NON
BOUCLEES
(rouge)
Le témoin s’allume sur le tableau de bord
de manière permanente lorsque le véhi-
cule n’est pas en marche et la ceinture de
sécurité du poste conducteur n’est pas
correctement bouclée. Ce témoin cligno-
tera, en même temps qu’une alarme so-
nore (buzzer), lorsque, le véhicule en
marche, les ceintures des places avant ne
sont pas correctement bouclées. Sur cer-
taines versions, peut se trouver un affi-
chage, placé dans la zone au-dessus du ré-
troviseur intérieur, qui signale par deux
témoins que la ceinture de sécurité côté
conducteur ou passager n’est pas bouclée.<
AVARIE AU SYSTEME
D’INJECTION
(jaune ambre)
En conditions normales, en tour-
nant la clé de contact en position M, le té-
moin s’allume, mais il doit s’éteindre dès
que le moteur est lancé.
Si le témoin reste allumé ou s’il s’allume
pendant la marche, cela indique un fonc-
tionnement imparfait du système d’injec-
tion avec une perte possible de perfor-
mances, une mauvaise maniabilité et des
consommations élevées.
Dans ces conditions on peut poursuivre la
marche en évitant de soumettre le moteur
à des efforts sévères ou à des vitesses éle-
vées. S’adresser en tout cas, dès que pos-
sible, au Réseau Après-vente Fiat.
U
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 130

131
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET

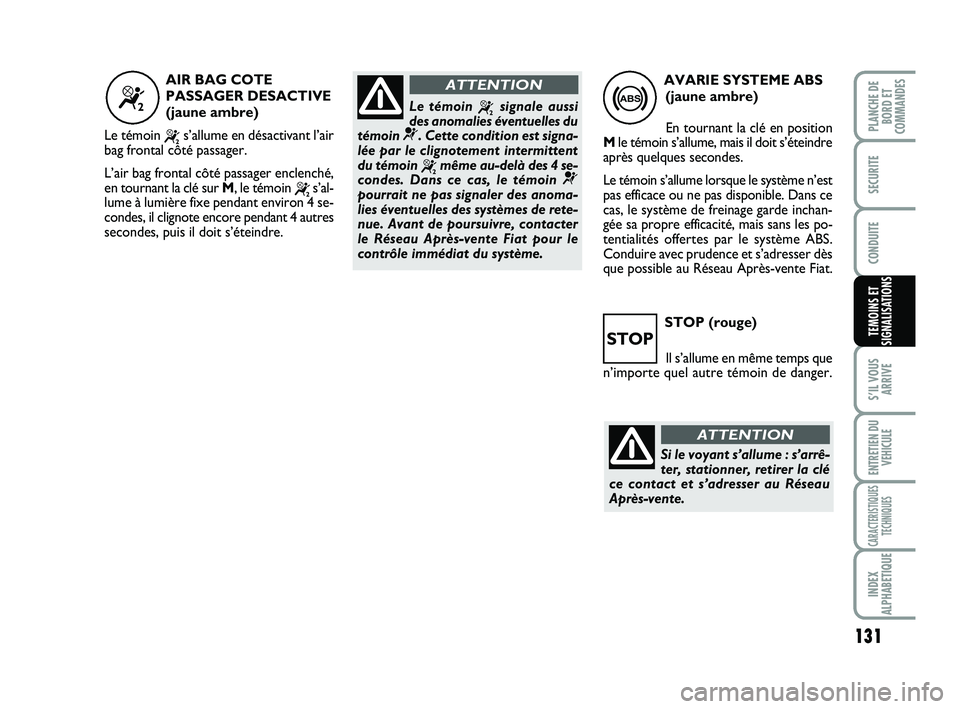

SIGNALISATIONSSTOP (rouge)
Il s’allume en même temps que
n’importe quel autre témoin de danger.AVARIE SYSTEME ABS
(jaune ambre)
En tournant la clé en position
Mle témoin s’allume, mais il doit s’éteindre
après quelques secondes.
Le témoin s’allume lorsque le système n’est
pas efficace ou ne pas disponible. Dans ce
cas, le système de freinage garde inchan-
gée sa propre efficacité, mais sans les po-
tentialités offertes par le système ABS.
Conduire avec prudence et s’adresser dès
que possible au Réseau Après-vente Fiat.
>“
AIR BAG COTE
PASSAGER DESACTIVE
(jaune ambre)
Le témoin
“s’allume en désactivant l’air
bag frontal côté passager.
L’air bag frontal côté passager enclenché,
en tournant la clé sur M, le témoin
“s’al-
lume à lumière fixe pendant environ 4 se-
condes, il clignote encore pendant 4 autres
secondes, puis il doit s’éteindre.Le témoin
“signale aussi
des anomalies éventuelles du
témoin
¬. Cette condition est signa-
lée par le clignotement intermittent
du témoin
“même au-delà des 4 se-
condes. Dans ce cas, le témoin ¬pourrait ne pas signaler des anoma-
lies éventuelles des systèmes de rete-
nue. Avant de poursuivre, contacter
le Réseau Après-vente Fiat pour le
contrôle immédiat du système.
ATTENTION
STOP
Si le voyant s’allume : s’arrê-
ter, stationner, retirer la clé
ce contact et s’adresser au Réseau
Après-vente.
ATTENTION
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 131

132
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
TEMOINS ET
SIGNALISATIONS
K

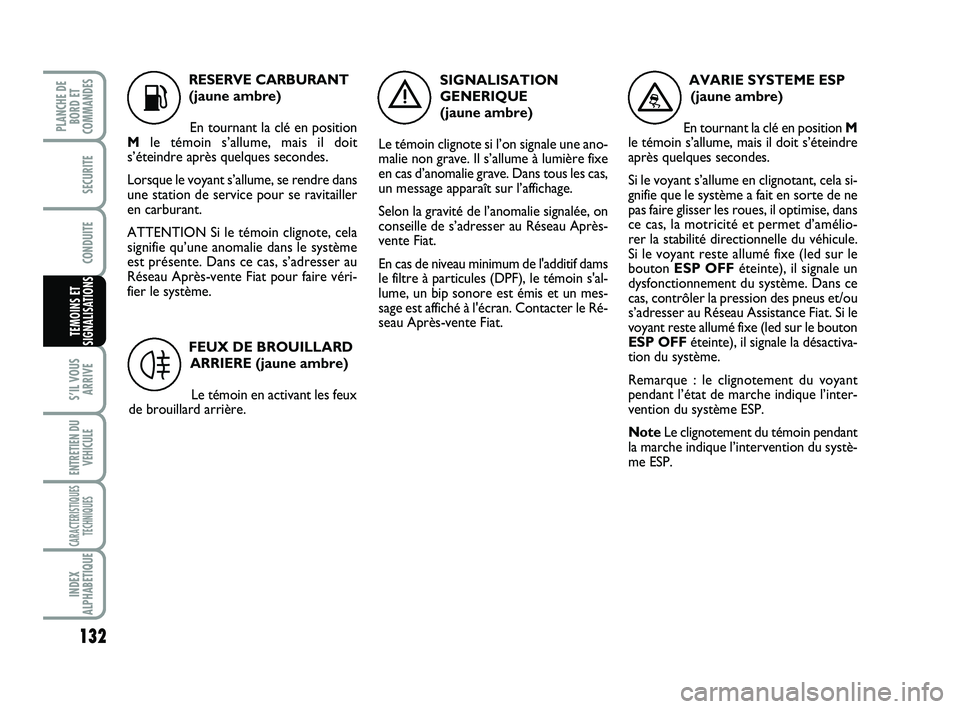

RESERVE CARBURANT
(jaune ambre)
En tournant la clé en position
Mle témoin s’allume, mais il doit
s’éteindre après quelques secondes.
Lorsque le voyant s’allume, se rendre dans
une station de service pour se ravitailler
en carburant.
ATTENTION Si le témoin clignote, cela
signifie qu’une anomalie dans le système
est présente. Dans ce cas, s’adresser au
Réseau Après-vente Fiat pour faire véri-
fier le système.
FEUX DE BROUILLARD
ARRIERE (jaune ambre)
Le témoin en activant les feux
de brouillard arrière.
4
SIGNALISATION
GENERIQUE
(jaune ambre)
Le témoin clignote si l’on signale une ano-
malie non grave. Il s’allume à lumière fixe
en cas d’anomalie grave. Dans tous les cas,
un message apparaît sur l’affichage.
Selon la gravité de l’anomalie signalée, on
conseille de s’adresser au Réseau Après-
vente Fiat.
En cas de niveau minimum de l'additif dams
le filtre à particules (DPF), le témoin s'al-
lume, un bip sonore est émis et un mes-
sage est affiché à l'écran. Contacter le Ré-
seau Après-vente Fiat.
è
AVARIE SYSTEME ESP
(jaune ambre)
En tournant la clé en position M
le témoin s’allume, mais il doit s’éteindre
après quelques secondes.
Si le voyant s’allume en clignotant, cela si-
gnifie que le système a fait en sorte de ne
pas faire glisser les roues, il optimise, dans
ce cas, la motricité et permet d’amélio-
rer la stabilité directionnelle du véhicule.
Si le voyant reste allumé fixe (led sur le
bouton ESP OFFéteinte), il signale un
dysfonctionnement du système. Dans ce
cas, contrôler la pression des pneus et/ou
s’adresser au Réseau Assistance Fiat. Si le
voyant reste allumé fixe (led sur le bouton
ESP OFFéteinte), il signale la désactiva-
tion du système.
Remarque : le clignotement du voyant
pendant l’état de marche indique l’inter-
vention du système ESP.
NoteLe clignotement du témoin pendant
la marche indique l’intervention du systè-
me ESP.
™
125-134 SCUDO LUM F_123-132 ScudoG9 F 17/10/12 14.30 Pagina 132
