2013 FIAT SCUDO phone

109
CONDUITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
Ne pas coller d’adhésifs ou
autres objets sur le volant,
sur la planche dans la zone d’airbag
passager ou sur le revêtement laté-
ral côté toit. Ne pas placer d’objets
sur la planche côté passager (des té-
léphones portables, par exemple) qui
pourraient gêner l’ouverture de l’air-
bag ou être projetés contre les pas-
sagers et les blesser grièvement.
ATTENTION
AIRBAG FRONTAL CÔTÉ
PASSAGER fig. 13
(pour versions/marchés, où il est prévu)
Il est formé d’un coussin à gonflage ins-
tantané placé dans un logement spécial
dans la planche de bord, dont le volume
est plus important que celui du côté
conducteur.
fig. 13F0P0114mfig. 12F0P0606m
Toujours conduire en gar-
dant les mains sur la couron-
ne du volant, de manière à laisser l’air-
bag se déployer librement en cas d’in-
tervention. Ne pas conduire avec le
buste courbé en avant, mais position-
ner le dossier bien droit et y plaquer
son dos.
ATTENTION
AIRBAG FRONTAL CÔTÉ
CONDUCTEUR fig. 12
Il est formé d’un coussin à gonflage ins-
tantané placé dans un logement approprié
au centre du volant.AIRBAG FRONTAL CÔTÉ
PASSAGER ET SIÈGES
ENFANTS fig. 13a
fig. 13aF0P0659m
Ne JAMAIS monter de sièges
enfants que l'on monte dans
le sens contraire de la marche sur le
siège passager avant protégé par un
AIRBAG ACTIVÉ : risque de MORT
ou de LÉSIONS GRAVES à l'ENFANT.
Le déclenchement de l’airbag, en cas
d’accident même léger, pourrait pro-
voquer des lésions graves voire mor-
telles à l’enfant transporté, indépen-
damment de la sévérité du choc.
ATTENTION
Respecter À LA LETTREles recom-
mandations des étiquettes apposées des
deux côtés du pare-soleil fig. 13a.
093-112 SCUDO LUM F 16-10-2012 16:20 Pagina 109

149
TEMOINS ET
SIGNALISATIONS
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40
Centrale planche de bord côté passager
UTILISATEURS FUSIBLE AMPERE
Essuie-lunette
Libre
Correcteur assiette phares, prise diagnostique, centrale ESP,
ventilation, pompe filtre articulé, capteur de braquage
Rétroviseur électrique, lève-glaces côté passager
Alimentation lève-glaces avant
Plafonniers, éclairage boîte à gants
Ecran multifonctions, sirène d’alarme antivol, autoradio,
CD-Changer, radiotéléphone, boîtier services remorque,
boîtier protection carrossiers
Allume-cigares, prise compartiment de charge
Correcteur assiette arrière, dispositif de mise en marche,
tableau des instruments
Prise diagnostique, centrale antivol
Kit main libre, centrale airbag
Centrale services moteur, centrale services remorque
Capteur pluie, climatiseur automatique tableau
Instruments, ventilation à l’arrière de l’habitacle
(équipement combiné)
Blocage/déblocage ouvertures
Libre
Dégivreur lunette chauffante et rétroviseurs
❒Rabattre le compartiment porte-objets
et le tirer avec force pour avoir accès
aux fusibles.
135-154 SCUDO LUM F_133-152 ScudoG9 F 17/10/12 14.32 Pagina 149

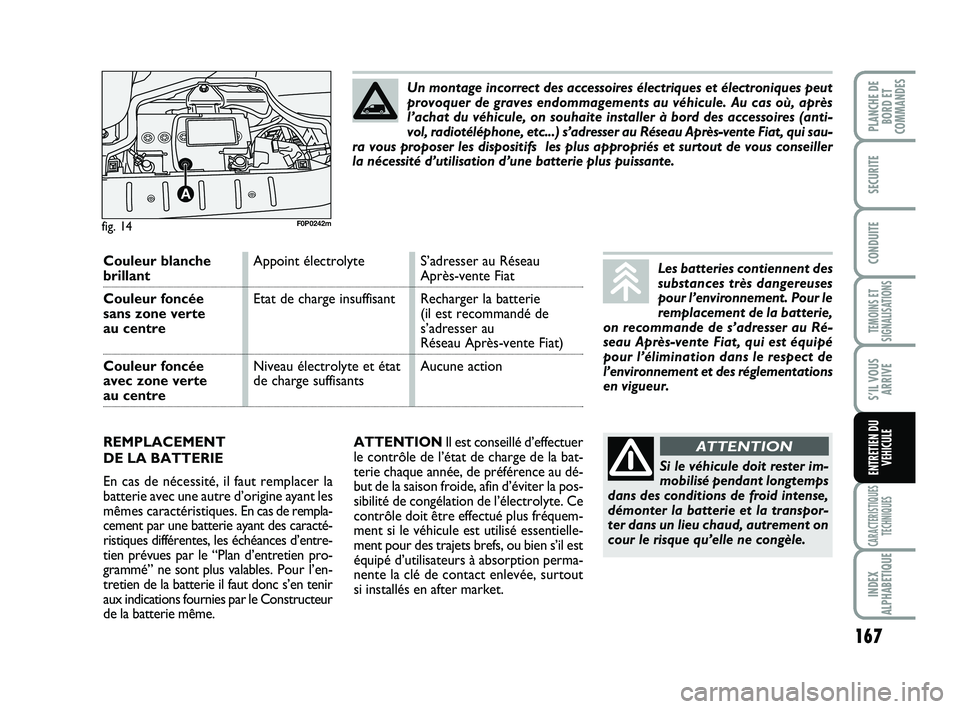

167
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
ATTENTIONIl est conseillé d’effectuer
le contrôle de l’état de charge de la bat-
terie chaque année, de préférence au dé-
but de la saison froide, afin d’éviter la pos-
sibilité de congélation de l’électrolyte. Ce
contrôle doit être effectué plus fréquem-
ment si le véhicule est utilisé essentielle-
ment pour des trajets brefs, ou bien s’il est
équipé d’utilisateurs à absorption perma-
nente la clé de contact enlevée, surtout
si installés en after market.
fig. 14
A
F0P0242m
Couleur blancheAppoint électrolyte S’adresser au Réseau brillantAprès-vente Fiat
Couleur foncéeEtat de charge insuffisant Recharger la batterie
sans zone verte (il est recommandé de
au centres’adresser au
Réseau Après-vente Fiat)
Couleur foncée Niveau électrolyte et état Aucune action
avec zone verte de charge suffisants
au centre
REMPLACEMENT
DE LA BATTERIE
En cas de nécessité, il faut remplacer la
batterie avec une autre d’origine ayant les
mêmes caractéristiques. En cas de rempla-
cement par une batterie ayant des caracté-
ristiques différentes, les échéances d’entre-
tien prévues par le “Plan d’entretien pro-
grammé” ne sont plus valables. Pour l’en-
tretien de la batterie il faut donc s’en tenir
aux indications fournies par le Constructeur
de la batterie même.Un montage incorrect des accessoires électriques et électroniques peut
provoquer de graves endommagements au véhicule. Au cas où, après
l’achat du véhicule, on souhaite installer à bord des accessoires (anti-
vol, radiotéléphone, etc...) s’adresser au Réseau Après-vente Fiat, qui sau-
ra vous proposer les dispositifs les plus appropriés et surtout de vous conseiller
la nécessité d’utilisation d’une batterie plus puissante.
Les batteries contiennent des
substances très dangereuses
pour l’environnement. Pour le
remplacement de la batterie,
on recommande de s’adresser au Ré-
seau Après-vente Fiat, qui est équipé
pour l’élimination dans le respect de
l’environnement et des réglementations
en vigueur.
Si le véhicule doit rester im-
mobilisé pendant longtemps
dans des conditions de froid intense,
démonter la batterie et la transpor-
ter dans un lieu chaud, autrement on
cour le risque qu’elle ne congèle.
ATTENTION
155-174 SCUDO LUM F_153-172 ScudoG9 F 17/10/12 14.32 Pagina 167
