2013 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

157
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
30 60 90 120 150 180
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●● ●
●●●●● ●
●●
●●●●● ●
●●●●● ●
●●●●● ●
TERVSZERŰ KARBANTARTÁS MŰVELETEI
Az ellenőrzési és karbantartási műveletek 30 000 km-enként esedékesek
Ezer kilométer
Gumiabroncsok állapotának/kopásának ellenőrzése
és légnyomás beállítása
Világítóberendezés (fényszórók, irányjelzők, vészvillogó,
rakodótér világítás, műszercsoport figyelmeztető
lámpák stb.) működésének ellenőrzése
Szélvédőmosó és -törlő berendezés működésének ellenőrzése
és a fúvókák esetleges állítása
Szélvédőtörlő lapátok állapotának és helyzetének ellenőrzése
Első és hátsó tárcsafék-betétek állapotának, kopásának
és a kopásjelző berendezés működésének ellenőrzése
(egyes változatoknál)
Hátsó dobfék fékpofák állapotának és kopásának ellenőrzése
(egyes változatoknál)
Kocsiszekrény külső része, fenéklemez védőrétegek, csővezetékek
(kipufogó, üzemanyag-ellátó és fék), Gumi alkatrészek
(védőharmonikák, tömlők, perselyek stb.) - Fékberendezés
és üzemanyag-ellátás rugalmas csövei állapotának és épségének
szemrevételezéssel történő ellenőrzése.
Kiegészítő berendezéseket meghajtó szíjak feszességének
ellenőrzése (kivéve automatikus szíjfeszítővel szerelt változatok)
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása
Kipufogógáz károsanyag tartalom/füstölés ellenőrzése
Zárszerkezetek tisztaságának ellenőrzése, tisztítása, zsírzása
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 157

158
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
Ezer kilométer
Motorolaj és olajszűrő cseréje
Gázolajszűrőben felgyülemlett víz leeresztése
Gázolajszűrő cseréje
Levegőszűrő betét cseréje
Folyadékszintek ellenőrzése és szükség szerinti feltöltése (motor
hűtőfolyadék, fék, szervokormány folyadék, ablakmosó folyadék stb.)
Különféle meghajtószíj(ak) állapotának szemrevételezéses ellenőrzése
Vezérműszíj állapotának szemrevételezéses ellenőrzése
Vezérműszíj cseréje (*)
Motorvezérlő rendszerek működésének ellenőrzése
(diagnosztikai csatlakozóval)
Fékfolyadék cseréje (vagy 24 hónaponként)
Pollenszűrő cseréje (vagy 24 hónaponként)
Részecskeszűrő rendszer speciális folyadék feltöltése
(egyes változatoknál/piacokon)
Részecskeszűrő cseréje (egyes változatoknál/piacokon)
(*) Vagy ötévenként, a megtett kilométer-teljesítménytől függetlenül.
30 60 90 120 150 180
●●●●● ●
●●●
●● ●
●● ●
●●●●● ●
●●●●● ●
●
●
●●●●● ●
●● ●
●●●●● ●
●
●
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 158

159
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
A JÁRMŰ NEHÉZ
ÜZEMI KÖRÜLMÉNYEK
KÖZÖTTI
HASZNÁLATA
Abban az esetben, ha a járművet túlnyo-
mórészt az alábbi, különösen nehéz üzemi
körülmények között használjuk:
❒utánfutó vagy lakókocsi vontatása;
❒poros utakon;
❒gyakran ismétlődő, 7 - 8 kilométernél
rövidebb utakon, 0 °C alatti hőmér-
séklet esetén;
❒gyakori várakozások üresjárati üzem-
ben, vagy tartós üzemeltetés kis se-
bességgel (pl. háztól házig áruszállítás),
vagy hosszabb idejű üzemszünetek
esetén;
❒városi forgalom;
az alábbi műveleteket a karbantartási terv-
ben megadott intervallumoknál gyakrab-
ban kell elvégezni:
❒az első tárcsafék-betétek állapotának
és kopásának ellenőrzése;
❒motorháztető és csomagtérajtó zárak
tisztaságának ellenőrzése, tisztítása,
zsírzása;
❒a következők állapotának szemrevéte-
lezéssel történő ellenőrzése: kocsi-
szekrény és fenéklemez védőrétegek,
merev és flexibilis csővezetékek (ki-
pufogó, üzemanyag-ellátó és fék), gu-
mi alkatrészek (védőharmonikák, töm-
lők, perselyek stb.);
❒akkumulátor töltöttségi állapotának és
az elektrolit szintjének ellenőrzése;
❒különféle meghajtószíjak állapotának
szemrevételezéses ellenőrzése;
❒pollenszűrő ellenőrzése és szükség
szerinti cseréje;
❒levegőszűrő ellenőrzése és szükség
szerinti cseréje.
IDŐSZAKOS
ELLENŐRZÉSEK
1000 kilométerenként vagy minden
hosszabb út előtt végezzük el az alábbi
ellenőrzéseket, és szükség szerint a fel-
töltéseket:
❒motor hűtőfolyadék szint;
❒fékfolyadék szint;
❒ablakmosó folyadék szint;
❒gumiabroncsok légnyomása és állapo-
ta;
❒világítóberendezések működése (fény-
szórók, irányjelzők, elakadásjelző stb.);
❒szélvédőtörlő és -mosó/hátsó ablak-
törlő és -mosó berendezés működése
és a lapátok elhelyezkedése/ elhaszná-
lódása;
3000 kilométerenként ellenőrizzük, és
szükség esetén töltsük fel: a motorolaj
szintet.
PETRONAS LUBRICANTS termékek
használata ajánlott, amelyeket kifejezetten
Fiat gépkocsikhoz terveztek és gyártottak
(lásd a “Műszaki adatok” fejezet “Feltöltési
adatok” táblázatát).
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 159

160
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
FOLYADÉKSZINTEK
ELLENŐRZÉSE
1. ábra - 90 Multijet változat Euro 4
A motortérben végzett mun-
kák közben ne dohányoz-
zunk: a gyúlékony gázok és gőzök jel-
enléte miatt tűz keletkezhet .
FIGYELEM
Figyelem, a feltöltések során
ne keverjük össze a különféle
folyadékokat : azok egymással
nem kompatibilisek, és súly-
osan károsíthatják a járművet .
F0P0145m
1.Motor hűtőfolyadék
2.Szélvédő-/hátsó ablakmosó/ fényszóró-
mosó folyadék
3.Fékfolyadék
4.Motorolaj
5.Szervokormány folyadék
2. ábra- 90 Multijet változat Euro 5F0P0652m
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 160

161
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
1.Motor hűtőfolyadék
2.Szélvédő-/hátsó ablakmo-
só/fényszórómosó folyadék
3.Fékfolyadék
4.Motorolaj
5.Szervokormány folyadék
6.Motorolaj betöltő tölcsér.
F0P0146m3. ábra - 120 Multijet változatok
F0P0640m4. ábra - 130 Multijet és 165 Multijet
1.Motor hűtőfolyadék
2.Szélvédő-/hátsó ablakmo-
só/fényszórómosó folyadék
3.Fékfolyadék
4.Motorolaj
5.Szervokormány folyadék
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 161

Motorolaj betöltő tölcsér
(120 Multijet változatok) 8. ábra
Az olajbetöltés megkönnyítése érdekében
a 120 Multijet változatok egy tölcsérrel
vannak ellátva A-8. ábra, amely a mo-
tortérben, a célnak megfelelően van elhe-
lyezve.MOTOROLAJ-FOGYASZTÁS
Tájékoztató jelleggel a motor maximális
olajfogyasztása 1000 kilométerenként 400
gramm.
A jármű használatának első időszakában
a motor bejáratási periódusban van, ezért
olajfogyasztása csak kb. 5000 – 6000 km
megtétele után stabilizálódik.
FIGYELMEZTETÉS A tényleges olajfo-
gyasztás függ a vezetési stílustól és a jár-
mű használati körülményeitől.
FIGYELMEZTETÉS Az utántöltést vagy az
olajcserét követően, mielőtt ellenőriznénk
az olajszintet, indítsuk be a motort néhány
másodpercre, majd a leállítás után várjunk
néhány percig. MOTOROLAJ 5-6-7. ábra
A motorolaj szintjét a jármű vízszintesen
álló helyzetében, meleg motornál, a mo-
tor leállítása után néhány (kb. 5) perccel
ellenőrizzük.
Az olajszintnek a Bmérőpálca MINés a
MAXjelzései között kell lennie.
A mérőpálca MINés MAXjelzései köz-
ötti olajmennyiség kb. 1 liter.
Ha az olajszint a mérőpálca MINjelzése
közelébe vagy az alá süllyed, az Abetöltő
nyíláson át töltsük fel az olajat a MAX
szintig.
Az olajszint soha nem haladhatja meg a
MAXjelzést.
5. ábra - 90 Multijet változatF0P0268m
F0P0149m
162
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
6. ábra - 120 Multijet változatok8. ábraF0P0317m
7. ábra - 130 Multijet és
165 Multijet változatokF0P0641m
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 162

163
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
Meleg motornál óvatosan já-
rjunk el a motortér belsejé-
ben: égési sérülések veszélye áll fenn.
Ne felejtsük el, hogy meleg motor ese-
tén az elektromos hűtőventilátor bár-
mikor elindulhat , és sérülést okozhat .
Ügyeljünk arra, hogy a sálat , nyak-
kendőt , lazán lógó ruhadarabokat a
forgó szerkezeti részek elkaphatják.
FIGYELEM
MOTOR HŰTŐFOLYADÉK 9. ábra
A hűtőfolyadék szintjének ellenőrzését hi-
deg motornál végezzük. A folyadékszint-
nek a tartályon látható MINés MAXjel-
zések között kell lennie.
Ha a hűtőfolyadék szintje alacsony, a tar-
tály Atöltőnyílásán át, óvatosan töltsük fel
a rendszert desztillált víz és PETRONAS
LUBRICANTS gyártmányú PARAFLU
UP
fagyálló folyadék 50 - 50 %-os keverékével
a MAXszint közeléig.
A PARAFLU
UPfagyálló folyadék és az
ioncserélt víz 50 - 50 %-os keveréke
–35°C-ig biztosítja a hűtőrendszer fagyál-
lóságát.
9. ábraF0P0152m
A hűtőrendszer PARAFLUUP
fagyálló hűtőfolyadékkal van
feltöltve. Esetleges utántöltés
során a hűtőrendszerben lé-
vővel megegyező típusú hűtőfolyadékot
használjunk. A PARAFLU
UPfagyálló hű-
tőfolyadék más típusú hűtőfolyadék-
okkal nem keverhető. Ha tévedésből
más folyadék került a hűtőrendszerbe,
ne indítsuk be a motort , és azonnal lé-
pjünk kapcsolatba egy Fiat márkaszer-
vizzel.
A hűtőrendszer nyomás alatt
van. A zárókupak cseréjekor
csak eredeti alkatrészt használjunk,
mert más típusú kupak alkalmazása
ronthatja a hűtőrendszer hatékony-
ságát . Meleg motornál ne vegyük le a
kiegyenlítő tartály zárókupakját : égé-
si sérülések veszélye áll fenn.
FIGYELEM
Az elhasznált olaj és olajszűrő
környezetkárosító anyagokat
tartalmaz. Ezért ezek cseréj-
ét egy Fiat márkaszervizben
ajánlatos elvégeztetni, ahol rendelke-
zésre állnak a fáradt olaj kezeléséhez
szükséges, a törvényi előírásoknak és a
környezetvédelmi követelményeknek
megfelelő berendezések.
Soha ne végezzünk utántöl-
tést a motorba a már benne
levőtől eltérő specifikációjú
olajjal.
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 163

164
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
SZÜKSÉG
ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS

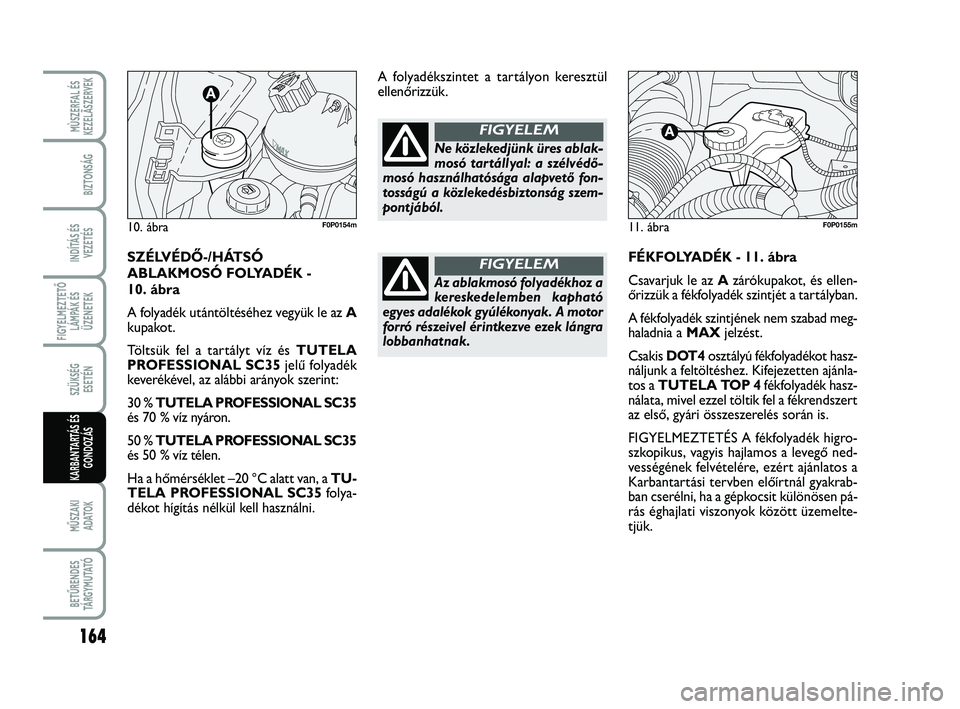

FÉKFOLYADÉK - 11. ábra
Csavarjuk le az Azárókupakot, és ellen-
őrizzük a fékfolyadék szintjét a tartályban.
A fékfolyadék szintjének nem szabad meg-
haladnia a MAXjelzést.
Csakis DOT4osztályú fékfolyadékot hasz-
náljunk a feltöltéshez. Kifejezetten ajánla-
tos a TUTELA TOP 4fékfolyadék hasz-
nálata, mivel ezzel töltik fel a fékrendszert
az első, gyári összeszerelés során is.
FIGYELMEZTETÉS A fékfolyadék higro-
szkopikus, vagyis hajlamos a levegő ned-
vességének felvételére, ezért ajánlatos a
Karbantartási tervben előírtnál gyakrab-
ban cserélni, ha a gépkocsit különösen pá-
rás éghajlati viszonyok között üzemelte-
tjük. A folyadékszintet a tartályon keresztül
ellenőrizzük.
11. ábra
Ne közlekedjünk üres ablak-
mosó tartállyal: a szélvédő-
mosó használhatósága alapvető fon-
tosságú a közlekedésbiztonság szem-
pontjából.
FIGYELEM
Az ablakmosó folyadékhoz a
kereskedelemben kapható
egyes adalékok gyúlékonyak. A motor
forró részeivel érintkezve ezek lángra
lobbanhatnak.
FIGYELEMSZÉLVÉDŐ-/HÁTSÓ
ABLAKMOSÓ FOLYADÉK -
10. ábra
A folyadék utántöltéséhez vegyük le az A
kupakot.
Töltsük fel a tartályt víz és TUTELA
PROFESSIONAL SC35jelű folyadék
keverékével, az alábbi arányok szerint:
30 % TUTELA PROFESSIONAL SC35
és 70 % víz nyáron.
50 % TUTELA PROFESSIONAL SC35
és 50 % víz télen.
Ha a hőmérséklet –20 °C alatt van, a TU-
TELA PROFESSIONAL SC35folya-
dékot hígítás nélkül kell használni.
10. ábraF0P0154mF0P0155m
155-174 SCUDO LUM H:153-172 ScudoG9 HU 24-10-2012 14:34 Pagina 164
