2013 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

117
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
Ha a motor az első kísérletre nem indul,
az ismételt indítás előtt fordítsuk vissza az
indítókulcsot Sállásba.
Ha a gyújtáskulcs Mállásba fordítása után
a kijelzőn a
mfigyelmeztető lámpa fo-
lyamatosan égve marad, fordítsuk vissza a
gyújtáskulcsot Sállásba, majd ismét Mál-
lásba; ha a figyelmeztető lámpa továbbra is
égve marad, kíséreljük meg az indítást a
gépkocsihoz kapott másik kulccsal.
FIGYELMEZTETÉS Álló motornál ne ha-
gyjuk az indítókulcsot Mállásban.
Ha a
mfigyelmeztető lám-
pa a motor indítása után 60
másodpercig, vagy indítás
közben folyamatosan villog,
az az izzítórendszer működési hibáját
jelzi. Ha ilyenkor a motor beindul, a
gépkocsi a szokásos módon használha-
tó, de ajánlatos a lehető leghamarabb
felkeresni egy Fiat márkaszervizt .
A MOTOR BEMELEGÍTÉSE
INDÍTÁS UTÁN
Az alábbiak szerint járjunk el:
❒induljunk el lassan, közepes értéken
tartva a motor fordulatszámát, kerül-
ve a hirtelen, erős gázadást;
❒az első néhány kilométer megtétele sor-
án ne kívánjunk a motortól maximális
teljesítményt. Ajánlatos megvárni, amíg
a motor hűtőfolyadék hőmérsékletkij-
elző mutatója megmozdul.
Álló motor esetén a fékrend-
szer és a kormányszerkezet rá-
segítése nem működik, ezér t
a fékezéshez és a kormány-
záshoz a megszokottnál lényegesen
nagyobb erőt kell kifejteni.
Mindenképpen kerüljük el a
tolással, vontatással vagy lej-
tőn legurulással történő mo-
torindítást . Ekkor ugyanis
nagy mennyiségű, el nem égett üzem-
anyag kerülhet a katalizátorba, ami ja-
víthatatlan károsodást okoz annak
szerkezetében.
A MOTOR LEÁLLÍTÁSA
A motor alapjárati fordulatszámán fordít-
suk az indítókulcsot Sállásba.
FIGYELMEZTETÉS Hosszú, a motort
megerőltető útszakasz utáni megálláskor
ne állítsuk le azonnal a motort, hanem ha-
gyjuk néhány percig alapjáraton “lélegzet-
hez jutni”, amíg a motortérben a hőmér-
séklet csökkenni kezd.
A motor leállítása előtti hirte-
len, rövid gázadás (“gázf-
röccs”) teljesen értelmetlen és
célszerűtlen: szükségtelenül
fogyasztja az üzemanyagot , a turbófel-
töltéses motorokra pedig kifejezetten
ártalmas.
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 117

118
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉSKÉZIFÉK 1. ábra
A kézifékkar a vezető ülés mellett van el-
helyezve.
A kéziféket a fékkar felhúzásával működ-
tessük, amíg az elmozdíthatatlanul nem
rögzíti a járművet. Vízszintes talajon álló
gépkocsinál általában a negyedik vagy ötö-
dik kattanásig való felhúzás elegendő a gép-
kocsi rögzítéséhez, míg meredek lejtőn ál-
ló, megterhelt gépkocsinál a kilencedik
vagy tizedik kattanásig felhúzás is szüksé-
ges lehet.
FIGYELMEZTETÉS Ha a kézifék nem a
fent leírtaknak megfelelően működik, ál-
líttassuk be egy Fiat márkaszervizben.
Ha az indítókulcs Mállásban van, a kézifék
behúzott állapotát a műszercsoporton a
xfigyelmeztető lámpa kigyulladása jelzi.
PARKOLÁS
Az alábbiak szerint járjunk el:
❒állítsuk le a motort, és húzzuk be a ké-
ziféket;
❒a sebességváltót kapcsoljuk fokozatba
(emelkedőn 1. fokozatba, lejtőn hátra-
menetbe), és a kerekeket kormányoz-
zuk be.
Ha meredek lejtőn állítottuk le a járművet,
alkalmazzunk éket vagy követ a kerekek ki-
támasztására. Ne hagyjuk az indítókulcsot
a gyújtáskapcsolóban, mert az akkumul-
átor lemerülhet, továbbá a jármű elhagyá-
sakor mindig húzzuk ki az indítókulcsot.
Gyermekeket soha ne ha-
gyjunk felügyelet nélkül a
járműben, kiszálláskor mindig húzzuk
ki és vigyük magunkkal az indítókul-
csot .
FIGYELEM
1. ábraF0P0118m
A kézifék kiengedéséhez az alábbiak sze-
rint járjunk el:
❒emeljük meg kissé a fékkart, és nyomjuk
be az Akioldó gombot;
❒tartsuk benyomva az Agombot, és en-
gedjük le a fékkart. A műszercsoporton
a
xfigyelmeztető lámpa kialszik.
A jármű esetleges elmozdulásának meg-
akadályozására a kézifék kiengedése köz-
ben tartsuk lenyomva a fékpedált.
Ha a gépkocsi pneumatikus
kerékfelfüggesztéssel van el-
látva, a parkoláskor mindig
győződjünk meg arról, hogy
elegendő hely van a jármű körül és a te-
teje felett . A környezeti hőmérséklet
vagy a terhelés megváltozására a jármű
automatikusan felemelkedhet (vagy le-
süllyedhet).
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 118

119
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
MANUÁLIS
SEBESSÉGVÁLTÓ
HASZNÁLATA
A sebességfokozatok kapcsolásához nyo-
mjuk le teljesen a tengelykapcsoló pedált,
és mozgassuk a sebességváltó kart a kívánt
pozícióba (a fokozatkapcsolási séma a se-
bességváltó kar fogantyúján van feltüntet-
ve).
FIGYELMEZTETÉS A hátrameneti foko-
zat kapcsolása csak teljesen álló jármű ese-
tében lehetséges. Járó motornál a hátra-
menet kapcsolása előtt lenyomott ten-
gelykapcsoló pedállal várjunk legalább 2
másodpercig, hogy elkerüljük a fogaskere-
kek károsodását.
2. ábra - ötfokozatú sebességváltóF0P0119m
Ötfokozatú sebességváltó 2. ábra
A hátramenet Rkapcsolásakor az üres ál-
lásból mozdítsuk a kart először jobbra,
majd hátra.
Hatfokozatú sebességváltó 2/a
ábra
A hátrameneti fokozatRkapcsolásához az
alábbiak szerint járjunk el: a kar elmozdí-
tása előtt két ujjal húzzuk fel a sebesség-
váltó kar gombja alatti gyűrűt, és egyidej-
űleg mozdítsuk a kart először balra, majd
előre.
A helyes sebességváltáshoz
fontos a tengelykapcsoló pe-
dál teljes lenyomása. Ezért ügyeljünk
arra, hogy a pedálok alatt ne legyen
semmilyen akadály, a padlószőnyeg
simán feküdjön, és ne akadályozza a
pedálok mozgását .
FIGYELEM
Vezetés közben ne nyugtassuk
a kezünket a sebességváltó
kar fogantyúján, mer t az így
előidézett nyomás, akármi-
lyen gyenge is, okozhat idő előtti kopást
a sebességváltómű szerkezetében.
2/a ábra - hatfokozatú sebességváltóF0P0347m
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 119

120
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
Tetőcsomagtartó/síléctartó
Ha a tetőcsomagtartót vagy síléctartót
nem használjuk, szereljük le a tetőről. Ezek
a tartozékok növelik a jármű légellenállás-
át, így az üzemanyag-fogyasztást is. Terje-
delmes tárgyak szállításához előnyösebb
utánfutót használni.
Elektromos fogyasztók
Az elektromos berendezéseket csak a
szükséges ideig használjuk. A hátsó ablak
fűtése, a kiegészítő lámpák, a szélvédő-
törlő, a fűtés/szellőzés ventilátora jelentős
áramot vesznek fel, aminek következtében
nő az üzemanyag-fogyasztás is (városi köz-
lekedésben elérheti a +25%-ot).
Légkondicionáló berendezés
A légkondicionáló működtetése az üzem-
anyag-fogyasztás növekedését eredmé-
nyezi (átlagosan a +20%-ot is elérheti):
ezért, ha a külső hőmérséklet lehetővé te-
szi, az utastér hőmérsékletét a külső le-
vegő beengedésével szabályozzuk.
Aerodinamikus karosszériaelemek
A célra nem jóváhagyott típusú aerodina-
mikus karosszériaelemek növelik a lég-
ellenállást és ezáltal az üzemanyag-fog-
yasztást is.VEZETÉSI STÍLUS
Indítás
A motor bemelegítését ne a jármű álló
helyzetében, alapjárati vagy növelt fordu-
latszámon végezzük: így sokkal lassabban
melegszik fel, emellett megnő az üzem-
anyag-fogyasztás és a károsanyag-kibocsá-
tás. Ajánlatos azonnal és lassan elindulni,
és a magas fordulatszámot kerülni: így
gyorsabban megtörténik a motor felmele-
gedése.
Felesleges manőverek
A közlekedési lámpáknál való várakozás
közbeni, vagy a motor leállítása előtti, rö-
vid “gázfröccsök” mindenképpen kerülen-
dők. Ez utóbbi manőver ugyanúgy, mint a
“kettős kuplungozás” teljesen felesleges,
emellett növeli az üzemanyag-fogyasztást
és a környezetszennyezést.
Sebességfokozatok megválasztása
Mihelyt a forgalmi és útviszonyok lehető-
vé teszik, kapcsoljunk magasabb sebes-
ségfokozatba. Ha alacsonyabb sebességfo-
kozat választunk a kiváló gyorsulás érde-
kében, az nagyobb üzemanyag-fogyasztást
eredményez.
A magasabb sebességfokozat célszerűtlen
használata is növeli az üzemanyag-fog-
yasztást, a károsanyag-kibocsátást és a mo-
tor kopását.ÜZEMANYAG-
TAKARÉKOS
ÜZEMELTETÉS
A következőkben olvasható hasznos tan-
ácsok betartásával csökkenthetjük a gé-
pjármű üzemanyag-költségeit és mérsé-
kelhetjük a károsanyagok kibocsátását.
ÁLTALÁNOS MEGJEGYZÉSEK
A jármű karbantartása
A jármű karbantartásához a “Karbantar-
tási terv”-ben előírt ellenőrzési és beállí-
tási műveleteket időben végeztessük el.
Gumiabroncsok
A gumiabroncsok levegőnyomását ellen-
őrizzük négy hetenként vagy gyakrabban:
az alacsony légnyomás a gördülési ellenál-
lás megnövelése miatt növeli az üzem-
anyag-fogyasztást.
Felesleges terhelések
Ne közlekedjünk feleslegesen megterhelt
vagy túlterhelt járművel. A jármű össztö-
mege (különösen városi közlekedés ese-
tén) hatással van az üzemanyag-fogyasz-
tásra és a stabilitásra.
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 120

121
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
HASZNÁLATI KÖRÜLMÉNYEK
Hidegindítás
Nagyon rövid útszakaszok megtétele és is-
mételt hidegindítások esetén a motor nem
éri el az optimális üzemi hőmérsékletet. Ez
a körülmény jelentős többletfogyasztást
(városi közlekedésben 15 – 30%), és ká-
rosanyag kibocsátást okoz.
Forgalmi helyzetek és
útviszonyok
Különösen magas üzemanyag-fogyasztás
értékek adódhatnak sűrű, városi forga-
lomban való közlekedéskor, forgalmi du-
góban, túlnyomórészt alacsony sebesség-
fokozatban haladáskor vagy városban a
nagyszámú közlekedési lámpa miatt. Erő-
sen kanyargó útszakaszokon, hegyvidéki
utakon, rossz állapotú útburkolaton való
közlekedés is jelentékenyen növeli az
üzemanyag-fogyasztást.
Forgalmi okból történő megállás
Ha forgalmi okból hosszabb idejű várako-
zásra kényszerülünk (pl. vasúti átjárónál), aj-
ánlatos leállítani a motort. Maximális sebesség
A sebesség növelésével az üzemanyag-fog-
yasztás jelentősen megnő. Haladjunk le-
hetőleg egyenletes sebességgel, a felesle-
ges fékezéseket és gyorsításokat kerülve,
mert azok is növelik az üzemanyag-fog-
yasztást és a károsanyag-kibocsátást.
Gyorsítás
Az erős gyorsítás hátrányosan befolyáso-
lja az üzemanyag-fogyasztást és a káros-
anyag-kibocsátást: ezért fokozatosan gyor-
sítsunk, és ne lépjük túl a maximális nyo-
matékhoz tartozó fordulatszámot.U TÁ N F U T Ó V O N TATÁ S A
FIGYELMEZTETÉSEK
Utánfutót vagy lakókocsit vontatni csak
engedélyezett típusú vonószerkezettel és
megfelelő elektromos csatlakozóval fel-
szerelt gépkocsival szabad.
Az elektromos rendszer károsodásának el-
kerülése érdekében egy speciálisan az
utánfutó vontatásához alkalmazható el-
ektromos vezérlőegységet kell beszerelni.
A vonószerkezet felszerelését a megfelelő
igazoló dokumentumok kiadására is feljo-
gosított szakműhelyben kell elvégeztetni.
Ha az érvényben lévő KRESZ-szabályok
megkövetelik, speciális, külső visszapillan-
tó tükrök felszerelése is szükséges lehet.
Vegyük figyelembe, hogy utánfutó vonta-
tásakor a megnövekedett össztömeg mi-
att a gépkocsi hegymászóképessége csök-
ken, a fékút és az előzéshez szükséges idő
és távolság megnő.
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 121

122
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
A VONÓSZERKEZET
FELSZERELÉSE
Az utánfutó vontatására szolgáló vonó-
horgot arra feljogosított szakműhelyben kell
felszereltetni a kocsiszekrényre, figyelembe
véve a szerkezet gyártója által kiadott in-
formációkat. Lejtőn haladáskor állandó fékezés helyett
kapcsoljunk alacsonyabb sebességfokozat-
ba.
A gépkocsi megengedett hasznos terhelé-
se annyival csökken, amekkora terhelés a
vonószerkezet gömbfejére hat.
Ügyeljünk arra, hogy a gépkocsira megen-
gedett (a forgalmi engedélyben megjelölt),
maximális vontatható össztömeget ne ha-
ladja meg a vontatmány együttes tömege,
amibe beleszámítanak az utánfutó vagy la-
kókocsi tartozékai és a személyes pog-
gyászok tömege is.
Soha ne lépjük túl az adott országban ér-
vényes, az utánfutó vontatása esetén meg-
engedett maximális sebességet. Semmi
esetre se lépjük túl a 100 km/h sebessé-
get.
Az ABS rendszer nem vezérli
az utánfutó fékkörét . Síkos
útfelületen fokozott óvatossággal ve-
zessünk.
FIGYELEM
Semmilyen esetben sem sza-
bad átalakítani a gépkocsi
fékrendszerét az utánfutó fék vezér-
lésének céljából. Az utánfutó fék-
rendszerének teljesen függetlennek
kell lennie a vontató gépkocsi hidra-
ulikus rendszerétől.
FIGYELEM
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 122

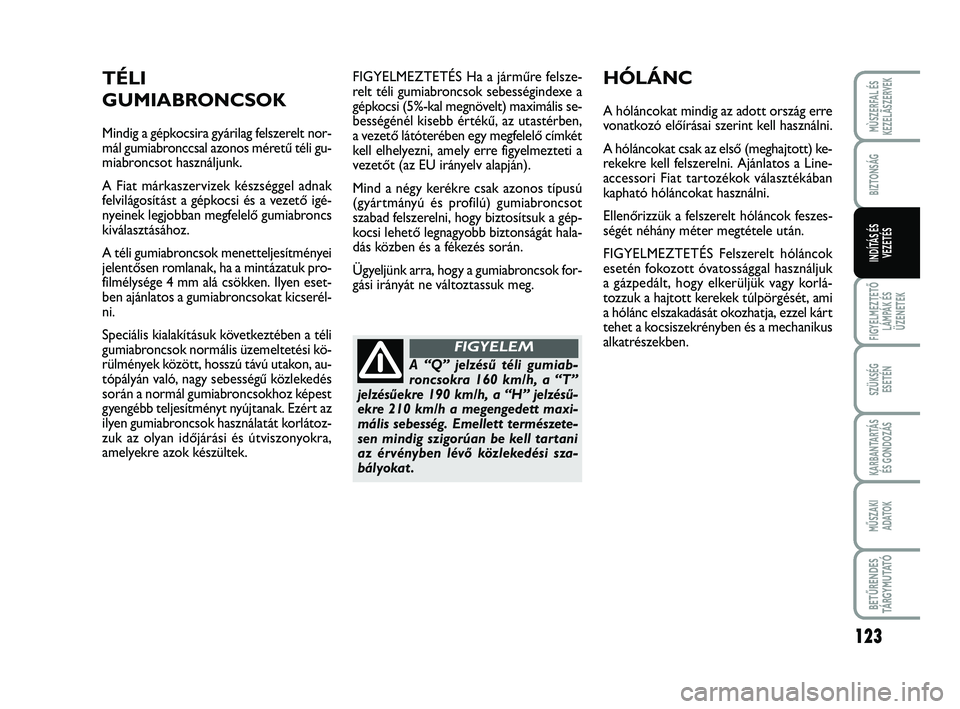

123
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETÉS Ha a járműre felsze-
relt téli gumiabroncsok sebességindexe a
gépkocsi (5%-kal megnövelt) maximális se-
bességénél kisebb értékű, az utastérben,
a vezető látóterében egy megfelelő címkét
kell elhelyezni, amely erre figyelmezteti a
vezetőt (az EU irányelv alapján).
Mind a négy kerékre csak azonos típusú
(gyártmányú és profilú) gumiabroncsot
szabad felszerelni, hogy biztosítsuk a gép-
kocsi lehető legnagyobb biztonságát hala-
dás közben és a fékezés során.
Ügyeljünk arra, hogy a gumiabroncsok for-
gási irányát ne változtassuk meg.HÓLÁNC
A hóláncokat mindig az adott ország erre
vonatkozó előírásai szerint kell használni.
A hóláncokat csak az első (meghajtott) ke-
rekekre kell felszerelni. Ajánlatos a Line-
accessori Fiat tartozékok választékában
kapható hóláncokat használni.
Ellenőrizzük a felszerelt hóláncok feszes-
ségét néhány méter megtétele után.
FIGYELMEZTETÉS Felszerelt hóláncok
esetén fokozott óvatossággal használjuk
a gázpedált, hogy elkerüljük vagy korlá-
tozzuk a hajtott kerekek túlpörgését, ami
a hólánc elszakadását okozhatja, ezzel kárt
tehet a kocsiszekrényben és a mechanikus
alkatrészekben.
TÉLI
GUMIABRONCSOK
Mindig a gépkocsira gyárilag felszerelt nor-
mál gumiabronccsal azonos méretű téli gu-
miabroncsot használjunk.
A Fiat márkaszervizek készséggel adnak
felvilágosítást a gépkocsi és a vezető igé-
nyeinek legjobban megfelelő gumiabroncs
kiválasztásához.
A téli gumiabroncsok menetteljesítményei
jelentősen romlanak, ha a mintázatuk pro-
filmélysége 4 mm alá csökken. Ilyen eset-
ben ajánlatos a gumiabroncsokat kicserél-
ni.
Speciális kialakításuk következtében a téli
gumiabroncsok normális üzemeltetési kö-
rülmények között, hosszú távú utakon, au-
tópályán való, nagy sebességű közlekedés
során a normál gumiabroncsokhoz képest
gyengébb teljesítményt nyújtanak. Ezért az
ilyen gumiabroncsok használatát korlátoz-
zuk az olyan időjárási és útviszonyokra,
amelyekre azok készültek.
A “Q” jelzésű téli gumiab-
roncsokra 160 km/h, a “T”
jelzésűekre 190 km/h, a “H” jelzésű-
ekre 210 km/h a megengedett maxi-
mális sebesség. Emellett természete-
sen mindig szigorúan be kell tartani
az érvényben lévő közlekedési sza-
bályokat .
FIGYELEM
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 123

124
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
A JÁRMŰ LEÁLLÍTÁSA
HOSSZABB IDŐRE
Ha egy hónapnál hosszabb időtartamra le
kívánjuk állítani a járművet, kövessük az
alábbiakat:
❒állítsuk a járművet fedett, száraz, lehe-
tőleg jól szellőző helyre;
❒a sebességváltót kapcsoljuk valamelyik
fokozatba;
❒ellenőrizzük, hogy a kézifék kiengedett
állapotban legyen;
❒kapcsoljuk le az akkumulátor negatív
pólusáról a sarut, és ellenőrizzük az ak-
kumulátor feltöltöttségét. Ezt az ellen-
őrzést tárolás közben is, három havon-
ként végezzük el. Az akkumulátort fel
kell tölteni, ha az optikai indikátor kö-
zepén a zöld szín sötétre változik;
❒tisztítsuk meg és vonjuk be a fényezett
karosszériafelületeket védőviasszal;
❒a fényes fémrészeket tisztítsuk meg és
vonjuk be kereskedelemben kapható
készítménnyel;
❒a szélvédőtörlő és a hátsó ablaktörlő
gumilapátjait emeljük fel az üvegről, és
szórjuk be hintőporral;
❒résnyire nyissuk ki a gépkocsi ablakait;
❒takarjuk le a járművet szövet vagy per-
forált műanyag ponyvával. Perforálat-
lan műanyag fóliát ne használjunk, mert
az megakadályozza a jármű felületén jel-
en lévő nedvesség elpárolgását;
❒állítsuk be a gumiabroncsok légnyo-
mását kb. 0,5 bar értékkel nagyobbra az
előírtnál, és időnként ellenőrizzük;
❒amennyiben nem kapcsoljuk le az el-
ektromos hálózatról, legalább havonta
egyszer ellenőrizzük az akkumulátor fel-
töltöttségét; ha az optikai indikátor kö-
zepén a zöld szín sötétre változik, az ak-
kumulátort fel kell tölteni;
❒ne engedjük le a hűtőfolyadékot a mo-
tor hűtőrendszeréből.
FIGYELMEZTETÉS Elektronikus riasztó-
berendezés esetén kapcsoljuk azt ki a táv-
vezérlővel.
A felszerelt hóláncokkal csak
mérsékelt sebességgel közle-
kedjünk: ne lépjük túl az 50
km/h-t . Ügyeljünk a gödrök-
re, ne hajtsunk fel a járda-
szélre, és ne közlekedjünk
tartósan hómentes utakon, hogy kí-
méljük a járművet és az útburkolatot .
FIGYELEM
115-124 SCUDO LUM H:113-122 ScudoG9 HU 24-10-2012 14:25 Pagina 124
