2013 CITROEN JUMPER MULTISPACE InstruksjonsbØker (in Norwegian)

135


Skifte et hjul
SM
ÅREPARA
SJONER
7


- Senk bilen helt ned på bakken ved å
folde jekken helt sammen og fjerne den.

- Trekk til boltene med hjulsveiven igjen,
ikke trekk til for hardt.

- Legg hjulet som skal repareres i
reservehjulholderen.
- Hekt reservehjulholderen på kroken
igjen, og monter holderen med skruen
og sveiven. Kontroller at hjulet og
hjulholderen er forsvarlig anbragt mot
gulvet i bilen.

- Lukk igjen luken i stigetrinnet.

- Legg hjulkapselen i bilen.
Legg deg aldri under en bil som kun er
løftet opp med en jekk.
Bruk ikke muttertrekker i stedet for hjulsveiv.


5. MONTERING AV RESERVEHJUL



- Sett hjulet på plass på navet, og start
med å trekke til boltene for hånd.

- Trekk til i første rekke ved å bruke
hjulsveiven.

136
Snøskjerm
DEMONTERBAR SNØSKJERM
Avhengig av bestemmelsessted, kan denne
demonterbare snøskjermen monteres på
den nederste delen av støtfangeren foran
for å unngå at det trenger inn snø ved
radiatorens kjølevifte.

MONTERING



- Anbring den demonterbare snøskjermen
foran sentreringstappen A
på
støtfangeren foran.

- Trykk inn klipsene B
i hvert hjørne for å
montere skjermen.

Glem ikke å fjerne snøskjermen når
utetemperaturen er over 10°C (og det ikke
er risiko for snøfall), eller hvis du blir tauet.

DEMONTERING



- Plasser en skrutrekker i hullet ved hver
av klipsene.

- Bruk skrutrekkeren til å hekte av de fire
klipsene B
.



6. TILBAKEMONTERING AV FERDIGREPARERT HJUL

Tilbakemonteringen av det reparererte hjulet
foregår som beskrevet i etappe 5. Glem ikke
å tilbakemontere hjulkapselen.
Rubrikk 8, avsnitt
"Identifikasjonselementer" for å
lokalisere etiketten for dekkene.
Reservehjulet er ikke beregnet på
kjøring over lange avstander, ta
med bilen til et verksted i CITROËN-
forhandlernettet eller til et kvalifisert
verksted for å få kontrollert at boltene er
tilstrekkelig tiltrukket og at dekktrykket på
reservehjulet er korrekt. Få reparert det
defekte hjulet i et verksted i CITROËN-
forhandlernettet eller i et kvalifisert verksted
så snart som mulig, og tibakemonter det på
bilen.

137


Skifte en lyspære
SM
ÅREPARA
SJONER
7

SKIFTE EN LYSPÆRE


Ty p e C
Halogenlyspære: skyv
blokkeringsfjæren til
siden.
Ty p e A
Lyspære i glass: trekk
forsiktig i den, da den er
montert under trykk.

TYPER LYSPÆRER

Bilen din har lyspærer av forskjellig typer. Slik tas de ut:
Ty p e B
Lyspære med trykk-inn-
og-vri feste: trykk på
lyspæren og drei den mot
klokken.
Skifte av halogenpærer skal skje et par
minutter etter at lyktene er slukket (for
å unngå alvorlig brannskader). Berør ikke
lyspæren direkte med fingrene, bruk en klut
som ikke loer.
Kontroller at lyset fungerer korrekt etter å ha
skiftet lyspæren.

138


Skifte en lyspære


3.
Blinklys
Type B
, PY21W - 21W (gul pære)


- Drei lyspæreholderen en kvart
omdreining rundt i motsatt vei av
klokkeretningen.

- Fjern lyspæren ved å trykke lett på
den og ved å dreie den i motsatt vei
av klokkeretningen.

- Skift lyspæren.
- Påse at dekslet er forsvarlig på plass
rundt hele kanten for å være sikker på
at systemet er tett.

Åpne panseret. For å få tilgang til
lyspærene, før hånden bak lykteenheten.
Hver pære tilbakemonteres ved å følge
arbeidsoperasjonene i omvendt rekkefølge.


1.
Nærlys / Fjernlys
Type C
, H4 - 55W


- Fjern dekslet i midten ved å trekke i
det myke tungestykket av gummi.

- Koble fra den elektriske kontakten.

- Frigjør blokkeringsfjæren.

- Skift ut lyspæren. Påse at metalldelen
passer med rillene i lyspæren.
2.
Parkeringslys
Type A
, W5W - 5W


- Fjern dekslet ved å trekke i det myke
tungestykket i gummi.

- Fjern lyspæreholderen ved å trekke i
kontakten.

- Skift ut lyspæren.

- Påse at dekslet er forsvarlig på plass
rundt hele kanten for å være sikker på
at systemet er tett.
4.
Tå

kelys
Type C
, H1 - 55W
Kontakt CITROËN eller et kvalifisert
verksted.

139


Skifte en lyspære
SM
ÅREPARA
SJONER
7

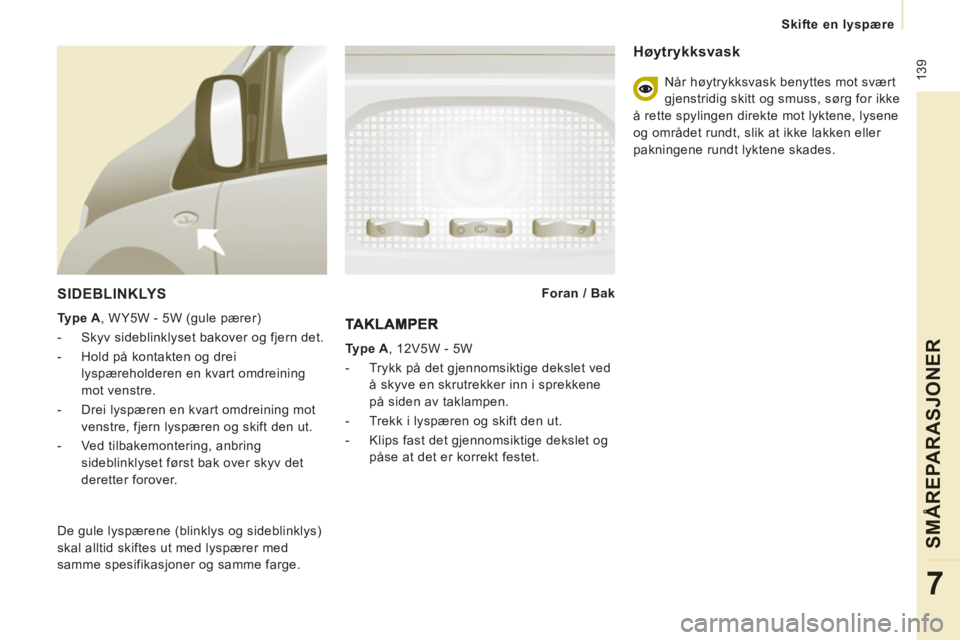

SIDEBLINKLYS


Type A
, WY5W - 5W (gule pærer)


- Skyv sideblinklyset bakover og fjern det.

- Hold på kontakten og drei
lyspæreholderen en kvart omdreining
mot venstre.

- Drei lyspæren en kvart omdreining mot
venstre, fjern lyspæren og skift den ut.

- Ved tilbakemontering, anbring
sideblinklyset først bak over skyv det
deretter forover.
Foran / Bak


De gule lyspærene (blinklys og sideblinklys)
skal alltid skiftes ut med lyspærer med
samme spesifikasjoner og samme farge.

Type A
, 12V5W - 5W


- Trykk på det gjennomsiktige dekslet ved
å skyve en skrutrekker inn i sprekkene
på siden av taklampen.

- Trekk i lyspæren og skift den ut.

- Klips fast det gjennomsiktige dekslet og
påse at det er korrekt festet.


Høytrykksvask

Når høytrykksvask benyttes mot svært
gjenstridig skitt og smuss, sørg for ikke
å rette spylingen direkte mot lyktene, lysene
og området rundt, slik at ikke lakken eller
pakningene rundt lyktene skades.

140


Skifte en lyspære


BAKLYS

For nærmere opplysning om lyspærene,
se "Lyspæretyper".

- Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene 180°.
Rubrikk 2, avnsitt "Åpninger".

- Fjern de to festemutterne.
Trekk det gjennomsiktige dekselet
utover.

- Koble i fra kontaktstykket.
- Skyve til side de 8 tungestykkene og ta
ut pæreholderen.

- Fjern den defekte lyspæren ved å trykke
lett på den samtidig som den dreies mot
klokken.

- Skift lyspæren.

1.
Stopplys/Parkeringslys

Type B
, P21/5W - 21/5W

2.
Blinklys

Type B
, PY21W - 21W (gul)

3.
Ryggelys

Type B
, P21W - 21W

4.
Tåkelys

Type B
, P21W - 21W Ved tilbakemontering, påse at følgende blir
korrekt plassert:


- de 8 tungestykkene,

- de to hvite tappene i de to hullene i
gummi (dette garanterer tetthet for
lyset),

- ledningen som ikke må være i klem.

Skifte en lyspære
SM
ÅREPARA
SJONER
7
TREDJE STOPPLYS


Type A
, W5W - 5W
Type B
, P21W - 21W

SKILTLYS


Type A
, W5W - 5W

Med bakluke


- Bruk en skrutrekker til å skyve til side
plastdekselet på punktet som markeres
med en pil.

- Skift lyspæren.

- Sett på plass plastdekselet og trykk på det.


Med klappdører


- Klips løs den indre kledningen.

- Kople fra kontakten ved å skyve på
tungestykket.

- Fjern plastdekselet.

- Drei pæreholderen en kvart omdreining
mot klokken.

- Skift lyspæren.


Lys på utsiden (klappdører)


- Løsne på de to skruene ved hjelp av en
Torx
TM -skrutrekker med munnstykke 20.

- Ta ut lampen.

- Skift lyspæren.
Lys på innsiden (bakluke)


- Løsne på de to skruene ved hjelp av en
To r x
TM -skrutrekker med munnstykke 20.

- Fjern plastdekselet.

- Trykk de to tungestykkene til siden for å
kunne ta ut lyspæren.

- Frigjør den defekte lyspæren ved å
trykke lett på den samtidig som den
dreies mot klokken.

- Skift lyspæren.

142


Skifte en sikring


SKIFTE SIKRING

De tre sikringsboksene er plassert:


- i dashbordet på høyre side (bak
hanskerommet som kan foldes sammen),

- i kupeen (i batterirommet),

- i motorrommet.
Demontering og montering av sikring

Før du skifter sikringen, bør du finne ut hva
feilen skyldes og rette på dette.

En defekt sikring skal alltid skiftes ut
med en sikring som har samme styrke. CITROËN frasier seg ethvert ansvar for
utgifter som skyldes installering av tilbehør
som ikke føres av våre forhandlere, ikke er
godkjent av CITROËN eller ikke er installert
etter våre forholdsregler. Dette gjelder
spesielt utstyr med over 10 milliampere. De benevnelser som oppgis i forbindelse med
sikringene, gjelder kun sikringer som kan
skiftes av brukeren selv. For ethvert annet
arbeid på sikringene, kontakt CITROËN-
forhandlernettet eller et kvalifi sert verksted.
Bemerkning til profesjonelle: for
komplett informasjon om sikringer og
releer, se skjemaet "Metoder" tilgjengelig
i forhandlernettet.
