2013 CITROEN JUMPER MULTISPACE InstruksjonsbØker (in Norwegian)

31


Førerplass

KLAR TIL
Å KJ
ØRE
2


Kontrollampe
Indikator
Signaliserer
Løsning - handling



Kjølevæsketemperatur
og - nivå

lyser og viseren
er i den rød
sonen. unormal temperaturstigning. Parker bilen, bryt tenningen og la motoren bli kald.
Sjekk nivået visuelt.
blinker. redusert kjølevæskenivå. Rubrikk 6, avsnitt "Nivåer". Kontakt CITROËN-
forhandlernettet eller et kvalifisert verksted.


Service lyser en stund. mindre uregelmessighet eller
varselmeldinger. Se varseljournalen i displayet eller skjermen.
Se rubrikk 9, avsnitt "Kjørecomputer" og deretter
"Journal over varselmeldinger".
Avhengig av hvor alvorlig feilen er, kontakt CITROËN-
forhandlernettet eller et kvalifisert verksted. fortsetter å lyse. størreuregelmessigheter.

Ikke-fastspent
sikkerhetsbelte
i første rad lyser først, og
blinker deretter. føreren eller forsetepassasjeren
har ikke spent fast
sikkerhetsselen. Trekk i selen og før endestykket inn i låsen.
fortsetter å lyse
og ledsages av
et lydsignal. bilen kjører med selen
på førerplassen eller
passasjerbeltet ikke fastspent. Kontroller fastspenningen ved å trekke i selen.
Rubrikk 4, avsnitt "Sikkerhetsseler".
Fører må sørge for at alle passasjerene er fastspente og
bruker beltet korrekt.

32
Førerplass

Kontrollampen
Indikator
Signaliserer
Løsning - handling




Kollisjonspute
foran / på siden /
sidekollisjonsgardin

blinker eller
fortsetter å lyse. noe er feil med kollisjonsputen. Få systemet umiddelbart kontrollert i CITROËN-
forhandlernettet eller i et kvalifisert verksted. Rubrikk 4,
avsnitt "Kollisjonsputer".



Nøytralisering
av kollisjonspute
foran på
passasjerplassen


lyser. denne kollisjonsputen har med vilje
blitt nøytralisert fordi det installeres
et barnesete med ryggen i
kjøreretningen på denne plassen. Rubrikk 4, avsnitt "Kollisjonsputer-barn ombord".



Lavt
drivstoffnivå lyser med nålen
i den røde sonen
i instrumentet første gangen lampen lyser, har
du ca. 8 liter
igjen på tanken. Etterfyll raskt for å unngå å gå helt tom for drivstoff.
Du må aldri kjøre til tanken blir helt tom, da det kan
forårsake skader på avgass- og innsprøytingssystemet.
Tankens kapasitet: ca. 80 liter. lyser hver gang
tenningen settes på
på, og fortsetter å lyse. ikke tilstrekkelig drivstoff fylt på.
blinker. utkopling av drivstofftilførselen
som følge av en kollisjon. Gjenopprette drivstofftilførselen. Rubrikk 6, avsnitt
"Drivstoff".


Eksosrensesystem
EOBD
blinker eller
lyser permanent. en funksjonsfeil på systemet. Få systemet kontrollert i CITROËN-forhandlernettet eller
i et kvalifisert verksted snarest mulig.


Batterilading lyser. feil i ladesystemet. Sjekk batteripolene… Rubrikk 7, avsnitt "Batteri".
blinker. de aktive funksjonene settes på
pause (økonomimodus). Rubrikk 7, avsnitt "Batteri".
fortsetter å
lyse, selv etter
kontroller. et defekt kretsløp,
feil på tennings eller
innsprøytingssystemet. Kontakt CITROËN-forhandlernettet eller et kvalifisert
verksted.

ABS
ESP
33


Førerplass

KLAR TIL
Å KJ
ØRE
2


Kontrollampe
Indikator
Signaliser
Løsning - handling


Servostyring lyser. funksjonsfeil. Bilen bevarer klassisk styring uten servo. Få systemet
sjekket i CITROËN-forhandlernettet eller et kvalifisert
verksted.

Detektering av
åpning lyser samtidig
som det vises en
melding. en dør er ikke forsvarlig lukket. Kontroller at dørene i førerhuset, bakdørene, sidedøren
og panseret er forsvarlig lukket (dersom bilen er utstyrt
med alarm).

Bakstilling
med luftfjæring
med
høyde
kompensering blinker. unormal forskjell mellom den
terskelhøyden som er detektert
og den optimale terskelhøyden. Automatisk korrigering: kjør sakte (ca. 10 km/t) til
lampen slukker.
Manuell korrigering: tilbake til optimal terskelhøyde som
har forblitt i øverste eller laveste posisjon. Rubrikk 3,
avsnitt "Bakre hjuloppheng".
lyser ved start
eller under
kjøring. feil på luftfjæringen med høyde
kompensering. Stopp bilen med en gang. Kontakt CITROËN-
forhandlernettet eller et kvalifisert verksted.


ABS fortsetter å lyse. feil på ABS-systemet. Bilens klassiske bremsesystem fungerer selv om
servobremsen ikke virker, men vi anbefaler at du stopper bilen.
Kontakt CITROËN-forhandlernettet eller et kvalifi sert verksted.


ESP blinker. ESP-regulering er koblet inn Systemet optimaliserer bilens styrbarhet og bedrer
bilens retningsstabilitet. Rubrikk 4, avsnitt "Sikkerhet
under kjøring".
fortsetter å lyse. funksjonsfeil. Eks.: for lite luft i
dekkene. Eks.: Kontroller dekktrykket. Kontakt CITROËN-forhandlernettet
eller et kvali
fi sert verksted for å kontrollere dette.
fortsetter å lyse
med dioden på
knappen (på
dashbordet). nøytralisert av fører. Systemets funksjon er nøytralisert.
Aktiveres igjen automatisk over 50 km/t eller etter trykk
på knappen (på instrumentpanelet).

34
Førerplass

Kontrollampen
Indikator
Signaliserer
Løsning - handling



Bremseklosser lyser. slitasje av bremseklossene. Få bremseklossene skiftet ut i CITROËN-
forhandlernettet eller et kvalifisert verksted.



Nærlys /
Kjørelys
lyser. manuelt valg eller automatisk
tenning. Drei ringen på lysbryteren til andre posisjon.
nærlysene tennes med en gang
tenningen skrus på - kjørelys. Avhengig av bestemmelsesland.
Rubrikk 3, avsnitt "Betjeninger ved rattet".

Fjernlys dra hendelen mot deg. Trekk i hendelen for å komme tilbake til nærlys.



Blinklys blinker sammen
med et lydsignal. retningsendring ved hjelp av
lysbryteren til venstre for rattet. Til høyre: hendelen skyves oppover.
Til venstre: hendelen skyves nedover.


Tåkelys foran lyser. manuelt valg. Frontlyktene virker kun dersom parkeringslysene eller
nærlysene er tente.


Tåkebaklys lyser. manuelt valg.

Frontlyktene virker kun dersom parkeringslysene eller nærlysene
er tent. Under normale bruksforhold skal tåkebaklyset skrus av
med en gang det ikke lenger er nødvendig. Det er et rødt lys
som virker ytterst blendende på andre trafi kanter.



Partikkelfilter lyser. en funksjonsfeil i partikkelfiltret
(ved tillegg av dieselolje, risiko
for blokkering osv.) Kontroller filteret hos CITROËN-forhandlernettet eller i et
kvalifisert verksted. Rubrikk 6, avsnitt "Kontroller".

35


Førerplass

KLAR TIL
Å KJ
ØRE
2

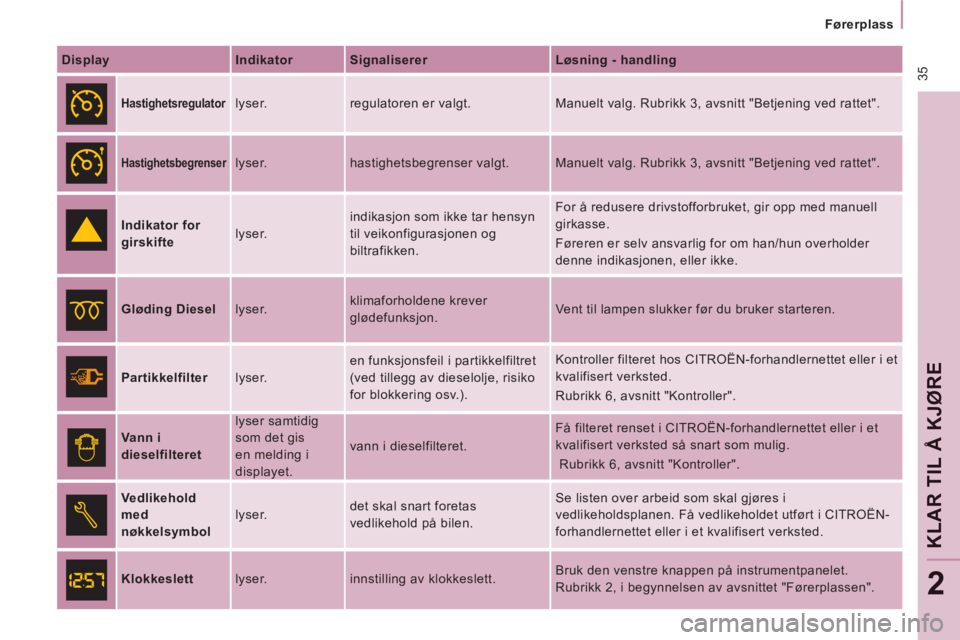

Display
I

ndikator
Signaliserer
Løsning - handling



Hastighetsregulator

lyser. regulatoren er valgt. Manuelt valg. Rubrikk 3, avsnitt "Betjening ved rattet".



Hastighetsbegrenser

lyser. hastighetsbegrenser valgt. Manuelt valg. Rubrikk 3, avsnitt "Betjening ved rattet".



Indikator for
girskifte lyser. indikasjon som ikke tar hensyn
til veikonfigurasjonen og
biltrafikken. For å redusere drivstofforbruket, gir opp med manuell
girkasse.
Føreren er selv ansvarlig for om han/hun overholder
denne indikasjonen, eller ikke.


Gløding Diesel lyser. klimaforholdene krever
glødefunksjon. Vent til lampen slukker før du bruker starteren.



Partikkelfilter lyser. en funksjonsfeil i partikkelfiltret
(ved tillegg av dieselolje, risiko
for blokkering osv.). Kontroller filteret hos CITROËN-forhandlernettet eller i et
kvalifisert verksted.
Rubrikk 6, avsnitt "Kontroller".


Vann i
dieselfilteret lyser samtidig
som det gis
en melding i
displayet. vann i dieselfilteret. Få filteret renset i CITROËN-forhandlernettet eller i et
kvalifisert verksted så snart som mulig.
Rubrikk 6, avsnitt "Kontroller".



Vedlikehold
med
nøkkelsymbol lyser. det skal snart foretas
vedlikehold på bilen. Se listen over arbeid som skal gjøres i
vedlikeholdsplanen. Få vedlikeholdet utført i CITROËN-
forhandlernettet eller i et kvalifisert verksted.


Klokkeslett lyser. innstilling av klokkeslett. Bruk den venstre knappen på instrumentpanelet.
Rubrikk 2, i begynnelsen av avsnittet "Førerplassen".

36
Førerplass
DRIVSTOFFMÅLER

Drivstoffnivået kontrolleres hver gang
nøkkelen settes i posisjon "tenning tilbehør".
Indikatoren viser:
KJØLEVÆSKETEMPERATUR


Nålen befinner seg
mellom
den blå og
den røde sonen:
normal funksjon.
Under ekstreme bruksforhold eller spesielle
klimatiske forhold, kan det hende at nålen
nærmer seg den røde sonen.
Hva skal du gjøre dersom kontrollampen
tennes:


- stopp bilen med en gang og slå av
tenningen. Det kan hende at kjøleviften
fortsetter å fungere, og det for en
periode på opp til ca. 10 minutter,

- vent til motoren blir kald før du
kontrollerer nivået og eventuelt
etterfyller kjølevæske.


- 1:
tanken er full, ca. 80 liter.

- 0:
tanken er nesten tom, kontrollampen
lyser kontinuerlig.
Ved kjøring på plant underlag vil denne lampen
tennes når det er ca. 8 liter igjen på tanken.
Se avsnitt 6 under "Drivstoff".
Hva skal du gjøre dersom nålen kommer
inn i den røde sonen:
Sakne farten eller la bilen gå på tomgang. Fordi kjølekretsen er under trykk, må du
overholde følgende forholdsregler for å
unngå brannskader:


- vent i minst én time etter at motoren er
slått av før du starter inngrepet,

- drei korken 1/4 omdreining for å slippe
ut trykket før du åpner,

- når trykket er falt, kontroller nivået i
ekspansjonstanken,

- om nødvendig, fjern korken for å
etterfylle.
Dersom nålen forblir i den røde sonen,
få systemet kontrollert hos CITROËN-
forhandlernett eller hos et kvalifi sert verksted.
Se avsnitt 6, under "Nivåer".

37


Førerplass

KLAR TIL
Å KJ
ØRE
2

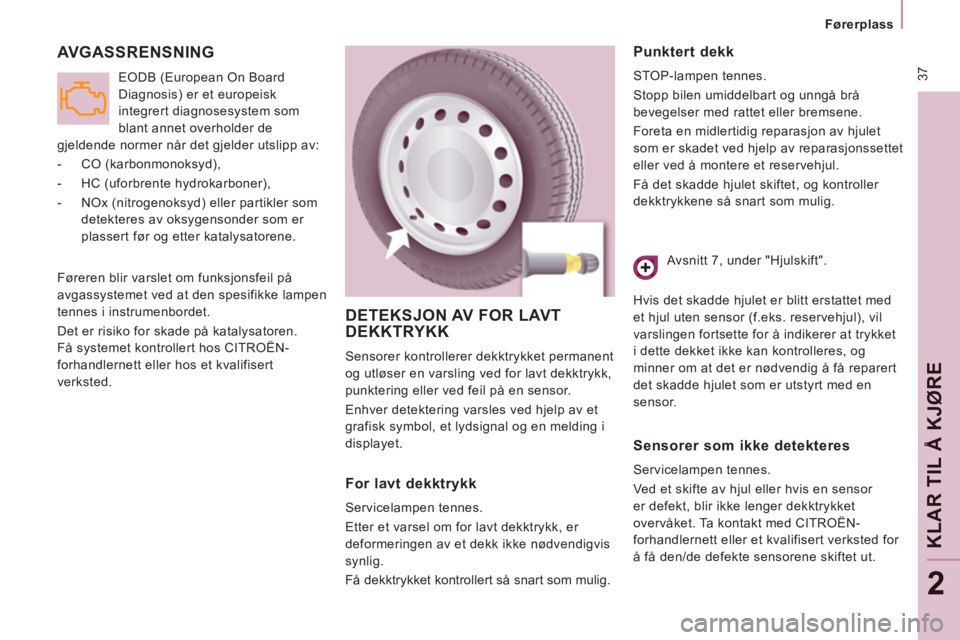

AVGASSRENSNING

Føreren blir varslet om funksjonsfeil på
avgassystemet ved at den spesifikke lampen
tennes i instrumenbordet.
Det er risiko for skade på katalysatoren.
Få systemet kontrollert hos CITROËN-
forhandlernett eller hos et kvalifisert
verksted. EODB (European On Board
Diagnosis) er et europeisk
integrert diagnosesystem som
blant annet overholder de
gjeldende normer når det gjelder utslipp av:


- CO (karbonmonoksyd),

- HC (uforbrente hydrokarboner),

- NOx (nitrogenoksyd) eller partikler som
detekteres av oksygensonder som er
plassert før og etter katalysatorene.
DETEKSJON AV FOR LAVTDEKKTRYKK

Sensorer kontrollerer dekktrykket permanent
og utløser en varsling ved for lavt dekktrykk,
punktering eller ved feil på en sensor.
Enhver detektering varsles ved hjelp av et
grafisk symbol, et lydsignal og en melding i
displayet.

For lavt dekktrykk

Servicelampen tennes.
Etter et varsel om for lavt dekktrykk, er
deformeringen av et dekk ikke nødvendigvis
synlig.
Få dekktrykket kontrollert så snart som mulig.


Punktert dekk

STOP-lampen tennes.
Stopp bilen umiddelbart og unngå brå
bevegelser med rattet eller bremsene.
Foreta en midlertidig reparasjon av hjulet
som er skadet ved hjelp av reparasjonssettet
eller ved å montere et reservehjul.
Få det skadde hjulet skiftet, og kontroller
dekktrykkene så snart som mulig.

Sensorer som ikke detekteres

Servicelampen tennes.
Ved et skifte av hjul eller hvis en sensor
er defekt, blir ikke lenger dekktrykket
overvåket. Ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted for
å få den/de defekte sensorene skiftet ut. Avsnitt 7, under "Hjulskift".
Hvis det skadde hjulet er blitt erstattet med
et hjul uten sensor (f.eks. reservehjul), vil
varslingen fortsette for å indikerer at trykket
i dette dekket ikke kan kontrolleres, og
minner om at det er nødvendig å få reparert
det skadde hjulet som er utstyrt med en
sensor.

38
Førerplass
Dette regnes ut i forhold til siste nullstilling
av indikatoren, og i forhold til to parametere:


- tilbakelagt antall kilometer,

- tid som har gått siden siste vedlikehold. Noen sekunder etter at tenningen er satt
på, vil først oljenivået vises. Deretter vil
kilometertelleren gjenoppta sin vanlige
funksjon. Displayet fungerer som
kilometerteller eller tripteller.

Vedlikeholdsintervall under 1 000 km
Hver gang tenningen settes på, vil
nøkkelsymbolet blinke og antallet kilometer
som gjenstår til neste vedlikehold vil vises:
Noen sekunder etter at tenningen er satt
på, vil først oljenivået vises. Deretter vil
kilometertelleren gjenoppta sin vanlige
funksjon og nøkkelsymbolet vil fortsatt
lyse. Dette betyr at bilen snart skal inn til
vedlikehold. Gjenstående kilometerantall kan
variere avhengig av tidfaktoren, i
forhold til brukerens kjørevaner.
Vedlikeholdsintervall over 1 000 km

Eksempel:
det gjenstår 4 800 kilometer
før neste vedlikehold skal utføres. Når
tenningen settes på og i 2 sekunder vil
displayet vise:
INDIKATOR FOR VEDLIKEHOLD
Dette systemet gir deg opplysninger om når neste vedlikehold
skal utføres på bilen din i henhold til vedlikeholdsprogrammet.


Slik fungerer systemet
Når du setter på tenningen vil nøkkelen som
symboliserer vedlikeholdsarbeid angi hvor
mange kilometer (avrundet) som gjenstår før
neste vedlikehold skal utføres på bilen.



Riktig bruk

Systemet kan ikke erstatte en regelmessig
kontroll av dekktrykket (inkl. reservehjulet).
Ved denne typen kontroller vil man kunne
forsikre seg om at bilens dynamiske
egenskaper er optimale, og at dekkene
ikke slites for fort, spesielt under krevende
kjøreforhold (mye last, høy hastighet).
Overholdelse av anvisningene om dekktrykk
er med på å reduserer bilens drivstofforbruk.
Systemet kan tidvis forstyrres av
radiosignaler med tilsvarende frekvenser. Enhver utskifting av hjul som er utstyrt
med dette systemet skal utføres av
et CITROËN-verksted eller et kvalifisert
verksted.
Ved hjulskift, hvis du monterer et
hjul som ikke detekteres av bilen din
(eksempel: montering av vinterhjul), må
du få programmert systemet på nytt hos
CITROËN eller hos et kvalifisert verksted.

Systemet for registrering av for lavt
dekktrykk kan ikke erstatte førerens
ansvar og årvåkenhet.
