2013 CITROEN JUMPER MULTISPACE Instrukcja obsługi (in Polish)

111


Przewożenie dzieci

BEZPIECZEŃ
STWO
4
FOTELIKI DZIECIĘCE ZALECANE PRZEZ CITROËNA

CITROËN proponuje pełną gamę atestowanych fotelików dziecięcych mocowanych za pomocą trzypunktowych pasów bezpieczeństwa
:


Gru
pa 0+: od urodzenia do 13 kg








L1


"RÖMER Baby-Safe Plus"
Instaluje się tyłem do kierunku jazdy.


Grupy 2 i 3: od 15 do 36 kg







L3


"RECARO Start"






L4


"KLIPPAN Optima"
Od 6 roku życia (około 22 kg), tylko
podstawka podwyższająca.







L5


"RÖMER KIDFIX"
Może być mocowany przy pomocy zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.

11 2


Przewożenie dzieci
Rząd 2
Miejsca boczne

U


U


U


U


Miejsce środkowe

U


U


U


U

Rząd 3
Miejsca boczne

U


U


U


U


Miejsce środkowe

U


U


U


U

(a) : Grupa 0 : od urodzenia do 13 kg. Gondoli i "łóżeczek samochodowych" nie można instalować na przednim fotelu pasażera.
(b) : przed montażem fotelika dziecięcego należy zapoznać się z obowiązującymi przepisami w danym kraju.

U
: miejsce przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa "tyłem do
kierunku jazdy" i/lub "przodem do kierunku jazdy".

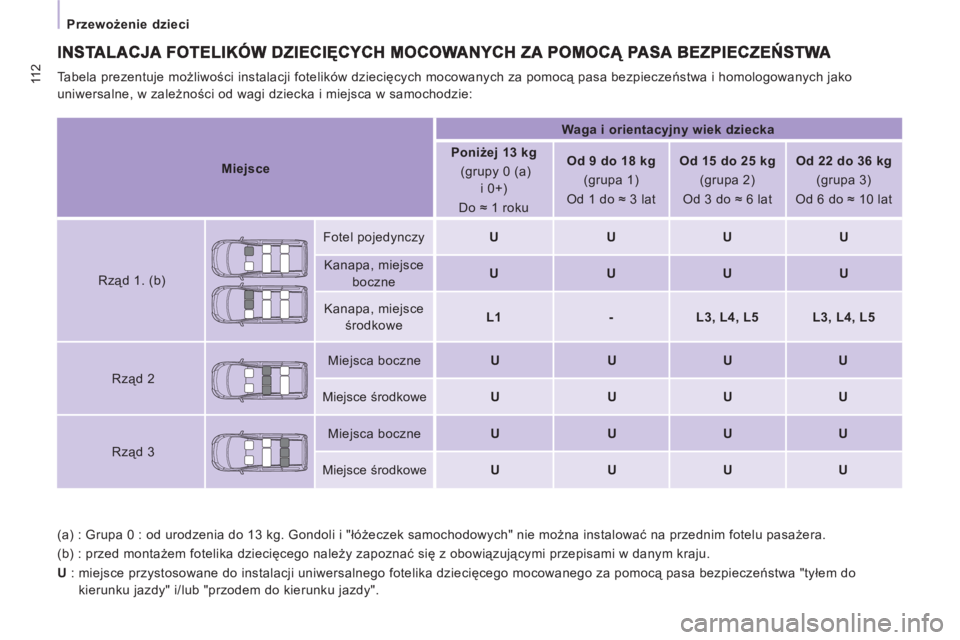

Tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa i homologowanych jako
uniwersalne, w zależności od wagi dziecka i miejsca w samochodzie:


Miejsce


Waga i orientacyjny wiek dziecka



Poniżej 13 kg
(grupy 0 (a)
i 0+)
Do ≈ 1 roku

Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat

Od 15 do 25 kg

(grupa 2)
Od 3 do ≈ 6 lat

Od 22 do 36 kg

(grupa 3)
Od 6 do ≈ 10 lat

Rząd 1. (b)
Fotel pojedynczy

U


U


U


U


Kanapa, miejsce
boczne

U


U


U


U


Kanapa, miejsce
środkowe

L1


-


L3, L4, L5


L3, L4, L5

11 3


Przewożenie dzieci

BEZPIECZEŃ
STWO
4

Wyłączyć poduszkę powietrzną pasażera w
momencie instalacji fotelika dziecięcego na
przednim siedzeniu w położeniu "tyłem do
kierunku jazdy".
W innym przypadku, dziecko byłoby narażone na
poważne obrażenia ciała lub śmierć w momencie
rozwinięcia się poduszki powietrznej.
Instalacja podstawki podwyższającej

Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka,
nie dotykając szyi.
Należy upewnić się, czy część brzuszna
pasa bezpieczeństwa spoczywa na udach
dziecka.
CITROËN zaleca stosowanie podstawek
podwyższających wraz z oparciem,
wyposażonych w prowadnicę pasa na
poziomie ramion.

ZALECENIA DOTYCZĄCE FOTELIKÓW DZIECIĘCYCHĄ

Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie gwarantuje
bezpieczeństwa dziecka w przypadku kolizji.
Należy zapiąć pasy bezpieczeństwa lub
pasy fotelika dziecięcego, ograniczając
maksymalnie luz
względem ciała dziecka,
nawet w przypadku krótkich przejazdów.

Przy prawidłowo zainstalowanym foteliku
"przodem do kierunku jazdy", oparcie
fotelika powinno przylegać do oparcia fotela
nie dotykając przy tym zagłówka.

W przypadku demontażu zagłówka, należy
go schować lub zabezpieczyć w taki sposób,
by w sytuacji nagłego hamowania, nie
stwarzał zagrożenia.
Dzieci poniżej 10 roku życia nie mogą
być przewożone na przednim siedzeniu
pasażera w położeniu "przodem do kierunku
jazdy", chyba że tylne siedzenia są już
zajęte przez inne dzieci lub gdy tylne
siedzenia nie nadają się do użytku lub są

zdemontowane.
Dla zachowania bezpieczeństwa, należy
pamiętać, by nie zostawiać:


- dziecka/dzieci bez opieki w
samochodzie,

- dziecka lub zwierzęcia w samochodzie
na słońcu, przy zamkniętych szybach,

- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby zapobiec przypadkowemu otworzeniu
drzwi, należy włączyć mechanizm
"Bezpieczeństwo dzieci".
Szyb tylnych nie należy otwierać bardziej niż
o jedną trzecią.
Aby osłonić małe dziecko przed promieniami
słonecznymi, należy założyć na tylne szyby
żaluzje boczne.

114


Hak holowniczy
Więcej informacji dotyczących masy
pojazdu, znajduje się w dokumentach
administracyjnych (dowód rejestracyjny, ...)
lub w rozdziale 8, w części "Masy".

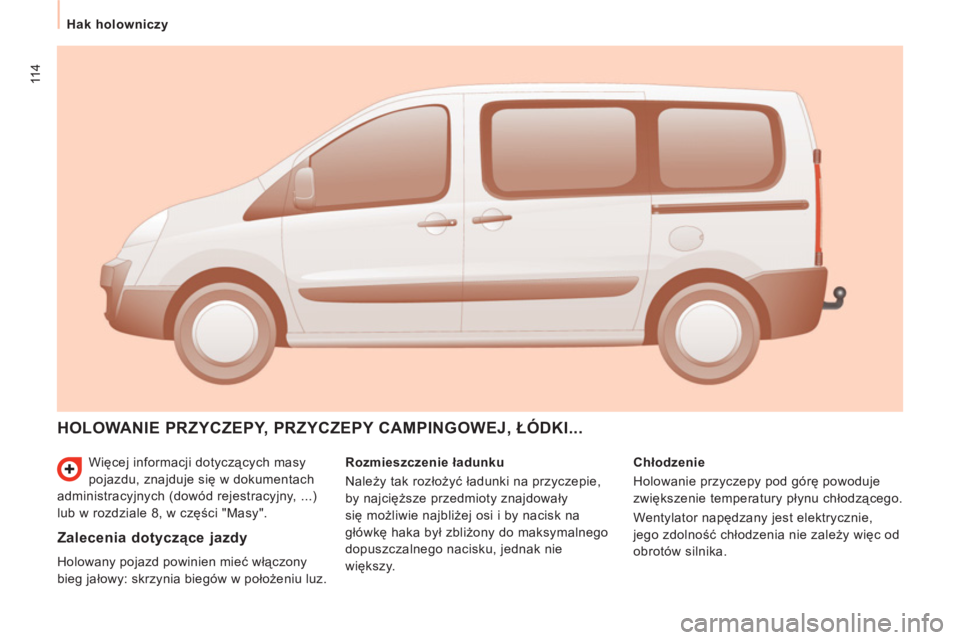

HOLOWANIE PRZYCZEPY, PRZYCZEPY CAMPINGOWEJ, ŁÓDKI...


Rozmieszczenie ładunku
Należy tak rozłożyć ładunki na przyczepie,
by najcięższe przedmioty znajdowały
się możliwie najbliżej osi i by nacisk na
główkę haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie
większy.
Chłodzenie
Holowanie przyczepy pod górę powoduje
zwiększenie temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc od
obrotów silnika.

Zalecenia dotyczące jazdy

Holowany pojazd powinien mieć włączony
bieg jałowy: skrzynia biegów w położeniu luz.

11 5


Hak holowniczy


AKCE
SORI
A
5

Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu
zmniejszenia obrotów silnika i konieczne jest
zmniejszenie prędkości pojazdu.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę płynu
chłodzącego silnika.
Ogumienie
Sprawdzić ciśnienie w ogumieniu
holującego pojazdu (patrz rozdział 8 w
części "Elementy identyfikacyjne") i
przyczepy, przestrzegając przy tym
zalecanych wartości ciśnienia.
Hak holowniczy

Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek CITROËNA,
które przeszły testy wytrzymałościowe
dostosowane do konstrukcji samochodu;
ich montaż należy powierzyć ASO sieci
CITROËN.
W przypadku montażu poza siecią
CITROËNA, montaż musi być wykonany
bezwzględnie z wykorzystaniem istniejącego
wyposażenia elektrycznego z tyłu
samochodu oraz zgodnie z zaleceniami
producenta.
Zgodnie z ogólnymi zaleceniami opisanymi
powyżej, zwracamy Państwa uwagę na
niebezpieczeństwo związane z montażem
haka lub wyposażenia elektrycznego
nieposiadającego referencji Automobiles
CITROËN. Montaż może spowodować
usterkę elektroniki samochodu. Przed ich
montażem, należy skontaktować się z
producentem. W razie zapalenia się kontrolki
temperatury płynu chłodzącego,
należy jak najszybciej zatrzymać
pojazd i wy
łączyć silnik.


Wskazówki praktyczne

W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane na
wzniesieniu w wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku,
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
Rozdział 6, część "Poziomy płynów".
Hamulce
Podczas holowania wydłuża się droga
hamowania. Należy jechać z umiarkowaną
prędkością, redukować biegi w odpowiednim
czasie, hamować progresywnie.

Wiatr boczny
Wrażliwość na wiatr boczny jest zwiększona.
Należy prowadzić pojazd elastycznie i z
umiarkowaną prędkością.

ABS/ESP
Systemy ABS lub ESP działają jedynie w
samochodzie, a nie w przyczepie.

Pomoc przy parkowaniu tyłem
W przypadku jazdy z przyczepą system
pomocy jest wyłączony.

11 6
Wyposażenie
AKCESORIA


Wszelkie naprawy samochodu należy
przeprowadzać w specjalistycznym
warsztacie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni sprzęt.
To wszystko znajdą Państwo w ASO sieci
CITROËN.

Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki CITROËN.
W ASO SIECI CITROËN można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane zgodnie z Dyrektywą o
Kompatybilności Elektromagnetycznej
Sprzętu Samochodowego (2004/104/CE).
Gama podzielona jest na trzy działy komfort,
wypoczynek i konserwację: Kołpaki (oprócz silnika 163 KM), przednie
osłony przeciwbłotne, tylne osłony
przeciwbłotne, deflektory, stopień, ... Radioodtwarzacze, zestaw gł
ośnomówiący,
głośniki, zmieniarka CD, nawigacja, ...
Bez względu na osprzęt audio i
telematyczny dostępny na rynku,
uwarunkowania techniczne związane z
montażem tego typu urządzeń wymagają
uwzględnienia parametrów danego
osprzętu oraz ich zgodności z seryjnym
wyposażeniem samochodu.
Dopasowane pokrowce na siedzenia
przednie wyposażone w poduszki
powietrzne, kanapy, dywanik gumowy,
dywanik wykładzinowy, pojemnik do
bagażnika, relingi dachowe, żaluzje boczne,
łańcuchy śniegowe.
Aby nie blokować przestrzeni pod pedałami:


- należy prawidłowo zamocować dywanik i
mocowania,

- nie kłaść jednego dywanika na drugim. Płyn do spryskiwacza szyb, bezpieczniki
zamienne, pióra wycieraczek, produkty do
czyszczenia i konserwacji pojazdu wewnątrz
i na zewnątrz, żarówki do wymiany, ...
Montaż wyposa
żenia spoza doboru
Automobiles CITROËN może
spowodować usterkę elektroniki pojazdu.
Aby się przed tym ustrzec proponujemy
zwrócić się do reprezentanta marki,
który przedstawi gamę wyposażenia lub
akcesoriów dostosowanych do Państwa
samochodu.
W zależności od kraju przeznaczenia
kamizelki odblaskowe, trójkąty
ostrzegawcze, żarówki do wymiany są
obowiązkowym wyposażeniem pojazdu. Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, pomoc
przy parkowaniu tyłem, trójkąt
ostrzegawczy, ...

11 7


Otwieranie pokrywy silnika

KONTROLE
6

OTWIERANIE POKRYWY SILNIKA


Od Wewnątrz :


- podnieść osłonę znajdującą się u
podstawy przedniego lewego fotela.

- pociągnąć za dźwignię.
W celu zamknięcia
Opuścić pokrywę silnika i puścić ją
pod koniec opuszczania. Sprawdzić
prawidłowość zatrzaśnięcia.
Na zewnątrz :
uchylić pokrywę, unieść
dźwignię i podnieść pokrywę.
Podpórka pokrywy silnika

Ustawić podpórkę w jednym z dwóch
wycięć, zależnie od wymaganej wysokości
podniesienia w celu podtrzymania otwartej
pokrywy silnika.
Przed zamknięciem pokrywy złożyć
podpórkę.
Alert "otwarta pokrywa silnika"
Alert sprzężony tylko z opcją alarm.
Przy pracującym silniku,
jeżeli pokrywa silnika jest źle
zamknięta, zapali się kontrolka,
na ekranie pojawi się ikona i
rozlegnie się sygnał dźwiękowy.

118

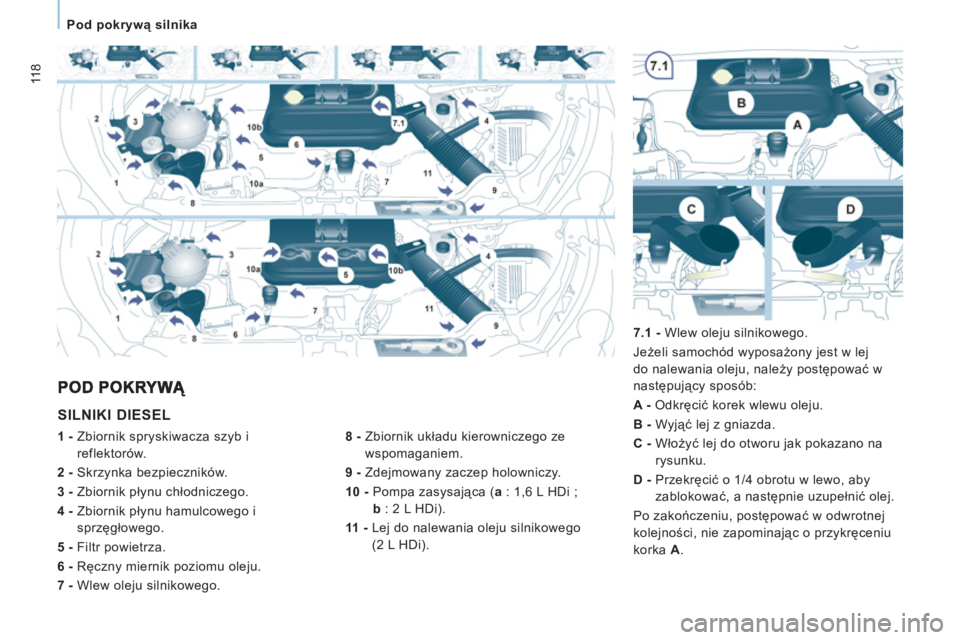

Pod pokrywą silnika


SILNIKI DIESEL


8 -
Zbiornik układu kierowniczego ze
wspomaganiem.

9 - Zdejmowany zaczep holowniczy.

10 - Pompa zasysająca ( a : 1,6 L HDi ;
b : 2 L HDi).

11 -
Lej do nalewania oleju silnikowego
(2 L HDi).
1 - Zbiornik spryskiwacza szyb i
reflektorów.

2 - Skrzynka bezpieczników.

3 - Zbiornik płynu chłodniczego.

4 -
Zbiornik płynu hamulcowego i
sprzęgłowego.

5 - Filtr powietrza.

6 - Ręczny miernik poziomu oleju.

7 - Wlew oleju silnikowego.
7.1 - Wlew oleju silnikowego.
Jeżeli samochód wyposażony jest w lej
do nalewania oleju, należy postępować w
następujący sposób:

A - Odkręcić korek wlewu oleju.

B - Wyjąć lej z gniazda.

C - Włożyć lej do otworu jak pokazano na
rysunku.

D - Przekręcić o 1/4 obrotu w lewo, aby
zablokować, a następnie uzupełnić olej.
Po zakończeniu, post
ępować w odwrotnej
kolejności, nie zapominając o przykręceniu
korka A .
