2013 CITROEN JUMPER MULTISPACE Instructieboekjes (in Dutch)

143


Zekering vervangen
SNEL WEER OP WE
G
7

ZEKERINGEN DASHBOARD(RECHTERZIJDE)



- Kantel het opbergvak omlaag en trek
het met kracht naar buiten om bij de
zekeringen te komen.

Zekering


A (Ampère)


Functie


1


15
Ruitenwisser achter


2


-
Vrij


3


5
Elektronische eenheid airbags


4


10
Sensor verdraaiing stuurwiel, diagnoseaansluiting, sensor
ESP, handbediende ventilatie, schakelaar koppelingspedaal,
koplampverstelling, pomp roetfilter


5


30
Elektrisch verstelbare buitenspiegels, motor ruitbediening
passagierszijde


6


30
Voeding ruitbediening vóór


7


5
Plafonniers en verlichting dashboardkastje


8


20
Multifunctioneel display, sirene inbraakalarm, autoradio,
CD-wisselaar, autoradio/telefoon, servicecentrale
trekhaakaansluiting (montage achteraf)


9


10
Diagnoseaansluiting 2e zitrij


10


30
Niveauregeling achter, stuurkolomschakelaars,
instrumentenpaneel


11

15
Diagnoseaansluiting, contact-/stuurslot


12


15
Handsfree set, elektronische eenheid airbags, elektronische
eenheid parkeerhulp


13


5
Servicecentrale motor, servicecentrale trekhaakaansluiting


14


15
Regensensor, ventilatie achter, automatische airconditioning,
instrumentenpaneel


15


30
Vergrendeling/ontgrendeling/supervergrendeling te openen
carrosseriedelen


16


-
Vrij


17


40
Achterruitverwarming, buitenspiegelverwarming

144


Zekering vervangen

ZEKERINGEN INTERIEUR



- Maak het deksel van het
accucompartiment los.

- Verwijder de rode accuklem (+).

Sluit het deksel na de werkzaamheden
zorgvuldig.

Zekering


A (Ampère)


Functie


1


30
Stoelverwarming


2


20
12V-aansluiting 3e zitrij


3


40/50
Servicecentrale trekhaakaansluiting (montage achteraf)


4


-
Vrij


36


15
Sloten achterdeuren


37


10
Sloten achterdeuren


38


20
Ruitenwisser achter (achterdeuren)


39


10
Ventilatie achter


40


5
Inklapbare buitenspiegels

145


Zekering vervangen
SNEL WEER OP WE
G
7

ZEKERINGEN ONDER DEMOTORKAP



- Open de motorkap en schuif de
steun van het reservoir van de
ruitensproeiervloeistof weg om
gemakkelijker bij de zekeringen te
kunnen komen.

- Maak de zekeringkast los en kantel deze
omlaag om bij de zekeringen te komen.

Zekering


A (Ampère)


Functie


1


20
Elektronische eenheid motor, brandstof- en
luchtinlaatsysteem, motorventilateurgroep


2


15
Claxon


3


10
Pomp ruitensproeiers voor en achter


4


20
Pomp koplampsproeiers


5


15
Brandstofsysteem


6


10
Stuurbekrachtiging, extra schakelaar rempedaal


7


10
Remsysteem (ABS/ESP)


8


20
Bediening startmotor


9


10
Hoofdschakelaar rempedaal


10


30
Brandstof- en luchtinlaatsysteem,
emissieregeling


11


40
Ventilatie vóór


12


30
Ruitenwissers vóór


13


40
Intelligente servicecentrale (BSI)


14


30
Vrij

146


Ruitenwisserblad vervangen


De ruitenwissers vóór in een
speciale stand zetten


- Beweeg de ruitenwisserschakelaar
binnen één minuut na het afzetten van
het contact omlaag om de ruitenwissers
naar de voorruitstijlen te bewegen
(speciale stand).
Vervangen van een wisserblad vóór


- Til de ruitenwisserarm op.

- Maak het wisserblad los en verwijder
het.

- Monteer het nieuwe wisserblad.

- Zet de ruitenwisserarm terug.
Vervangen van het wisserblad achter


- Til de ruitenwisserarm op, maak de clip
los en verwijder het wisserblad.

- Monteer het nieuwe wisserblad en zet
de ruitenwisserarm terug.


WISSERBLADEN VERVANGEN

Zet het contact aan en bedien de
ruitenwisserschakelaar om de ruitenwissers
in de ruststand te zetten.

147
Slepen van uw auto
SNEL WEER OP WE
G
7

Zonder takelen (4 wielen op de grond)

Gebruik hiervoor altijd een sleepstang.


Aan de voorzijde



- maak het klepje aan de onderkant los
met behulp van het vlakke gedeelte van
het sleepoog,

- draai het demonteerbare sleepoog vast
tot het stuit.


SLEPEN VAN DE AUTO
Getakeld (2 wielen op de grond)

Het takelen van de wagen bij de wielen
geniet de voorkeur.
Aan de achterzijde



- maak het klepje los met behulp van een
muntstuk of het platte uiteinde van het
sleepoog,

- draai het demonteerbare sleepoog vast
tot het stuit.



Auto met handgeschakelde versnellingsbak (diesel)

Zet de versnellingshendel van een auto
met handgeschakelde versnellingsbak in
de neutraalstand. Als dit advies niet wordt
gevolgd, kunnen tijdens het slepen bepaalde
onderdelen van het remsysteem beschadigd
raken en bestaat de mogelijkheid dat de
rembekrachtiging na het opnieuw starten
van de motor niet meer werkt.

148


Slepen van uw auto
Algemene aanwijzingen

Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
De bestuurder van de auto die wordt
gesleept moet achter het stuur blijven zitten.
Tijdens het slepen mag geen gebruik
worden gemaakt van de autosnelweg.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
Bij het slepen van de auto met stilstaande
motor zijn de rem- en stuurbekrachtiging
uitgeschakeld.
Laat uw auto in de volgende gevallen slepen
door een professioneel bergingsbedrijf :


- bij stranding met de auto op de
autosnelweg,

- als het niet mogelijk is de
versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen of
de handrem los te zetten,

- bij takelen met slechts twee wielen op
de grond,

- bij het ontbreken van een goedgekeurde
sleepstang...

14
9

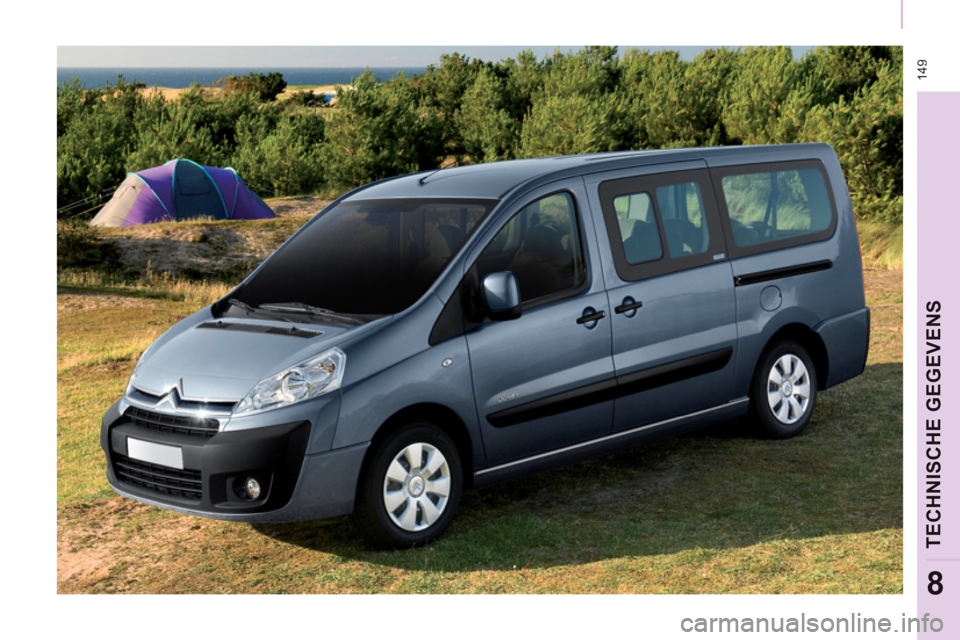

TECHNISCHE GEGEVEN
S
8

150


Afmetingen
