2013 CITROEN JUMPER MULTISPACE Instructieboekjes (in Dutch)

71


Stoelen

ERGONOMIE en COMFOR
T
3


Schrijftafel

De rugleuning van de middelste zitplaats
van de bank (rij 1) kan worden neergeklapt
om te worden gebruikt als schrijftafel met
twee bekerhouders (volgens uitvoering).
Trek aan de handgreep aan de bovenzijde
van de rugleuning.

72


Stoelen
ZITPLAATSEN ACHTER

De uitvoering van de zitplaatsen achter is
afhankelijk van de uitvoering en inrichting
van uw auto.
De losse stoelen bevinden zich altijd aan
de rechterzijde en de tweezitsbank aan de
linkerzijde (gezien naar de voorzijde van de
auto).

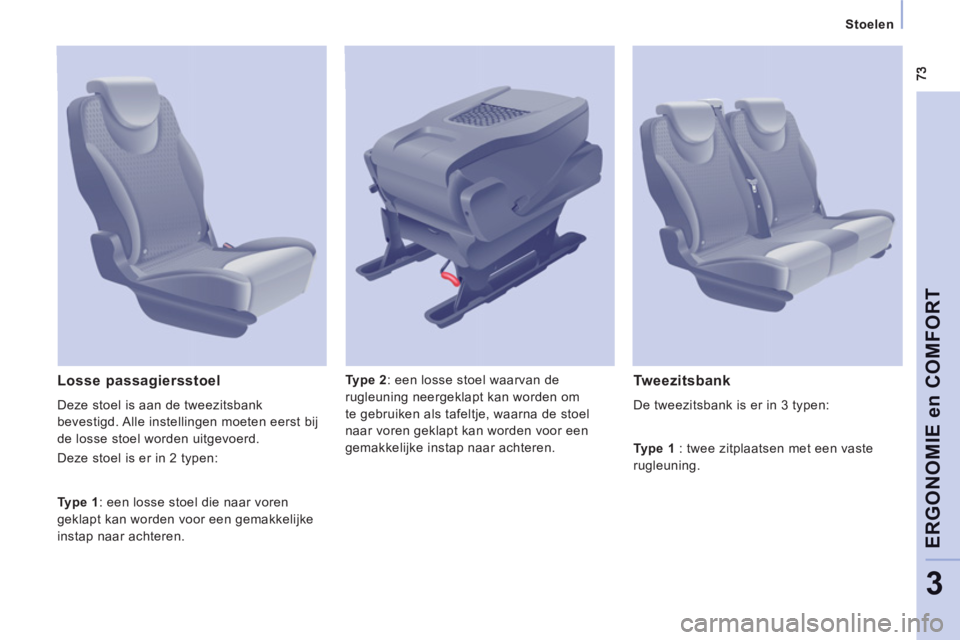

Stoelen

ERGONOMIE en COMFOR
T
3


Type 2
: een losse stoel waarvan de
rugleuning neergeklapt kan worden om
te gebruiken als tafeltje, waarna de stoel
naar voren geklapt kan worden voor een
gemakkelijke instap naar achteren.

Losse passagiersstoel

Deze stoel is aan de tweezitsbank
bevestigd. Alle instellingen moeten eerst bij
de losse stoel worden uitgevoerd.
Deze stoel is er in 2 typen:

Tweezitsbank

De tweezitsbank is er in 3 typen:

Type 1
: een losse stoel die naar voren
geklapt kan worden voor een gemakkelijke
instap naar achteren.
Type 1
: twee zitplaatsen met een vaste
rugleuning.

74


Stoelen

Type 2
: twee opklapbare zitplaatsen met
neerklapbare rugleuningen.

Type 3
: twee opklapbare zitplaatsen met
afzonderlijk verstelbare rugleuningen die
bovendien neergeklapt kunnen worden om
te gebruiken als tafeltje.


Mogelijkheden afhankelijk van het
type zitplaats
Zitplaats met dit type hendel: de rugleuning
is verstelbaar.
Zitplaats met dit type hendel: de rugleuning
kan naar voren worden geklapt en de stoel
kan worden opgeklapt. Zitplaats met dit type hendel: de rugleuning
wordt gelijktijdig met het opklappen van de
stoel neergeklapt.
Kommavormige hoofdsteun.

Stoelen

ERGONOMIE en COMFOR
T
3

Deze armsteun kan aanwezig zijn.
De rugleuningen van de buitenste stoelen
zijn voorzien van een opbergnet. De rugleuningen van de middelste stoelen
zijn voorzien van bekerhouders en
opbergvakken.

76


Stoelen


Handelingen

Rugleuning neerklappen en als tafeltje
gebruiken
(voorbeeld: middelste stoel)


- Zet de hoofdsteunen omlaag.

- Trek aan deze hendel om de rugleuning
te ontgrendelen (of duw de hendel aan
de achterzijde omlaag).

- Klap de rugleuning op de zitting.

Stoel en bank type 1:


- Klap de zitplaats op.

Stoel en bank type 2/type 3:


- Klap de rugleuning in de tafelstand met
behulp van deze hendel.

- Klap de zitplaats op.
- Ontgrendel de voorste verankeringen
met behulp van deze hendel.

- Verwijder de zitplaats uit de
verankeringspunten.

- Verwijder de zitplaats via de opening
van de schuifdeur (2e zitrij) of via de
achterzijde (3e zitrij).

- Ontgrendel de voorste verankeringen
met behulp van deze hendel.

- Verwijder de zitplaats uit de
verankeringspunten.

- Verwijder de zitplaats via de opening
van de schuifdeur (2e zitrij) of via de
achterzijde (3e zitrij).

In- en uitstappen: opklappen van de
zitplaats
Begin altijd met de losse stoel aan de
rechterzijde en zet de hoofdsteun omlaag.

77


Stoelen

ERGONOMIE en COMFOR
T
3


Plaatsen van de zitplaats
Plaats altijd eerst de bank.


- Controleer of er geen voorwerpen het
vergrendelen van de verankeringen
hinderen.

- Plaats de voorste verankeringen in de
verankeringspunten op de vloer.
- Vergrendel de voorste verankeringen
met behulp van deze hendel.

- Kantel de zitplaats naar achteren
tot de achterste verankeringen zijn
vergrendeld. Let op de voeten van
eventuele passagiers tijdens het
kantelen. Stoel type 2 en bank type 2/3: zet de
rugleuning rechtop.

Correct vergrendelen van de voorste
verankeringen

Controleer als de stoel weer in
de normale stand staat of de
verankeringen van de stoel
correct zijn vergrendeld.

78


Stoelen

Voorzorgsmaatregelen
Na de verschillende handelingen:


- verwijder een hoofdsteun niet zonder
deze op te bergen en aan een steun te
bevestigen,

- controleer of de veiligheidsgordels
bereikbaar blijven en gemakkelijk
door de passagier kunnen worden
vastgemaakt,

- ga niet rijden voordat alle passagiers
hun hoofdsteun correct hebben
afgesteld en hun veiligheidsgordel
hebben vastgemaakt en afgesteld.


Voorschriften
Er mogen geen passagiers vervoerd
worden:


- op de 3e zitrij als de rugleuning ervoor
(2e zitrij) in de tafelstand staat,

- op de 3e zitrij als de stoel/bank ervoor
(2e zitrij) in de stand "portefeuille" staat,

- op de 3e zitrij als de stoel ervoor
(2e zitrij) is verwijderd,

- op de middelste zitplaats als de stoel
rechts ernaast in de stand "portefeuille"
staat.
