2013 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

55
3
ERGONOMIJA IR KOMFORTA
S
Ventiliacija

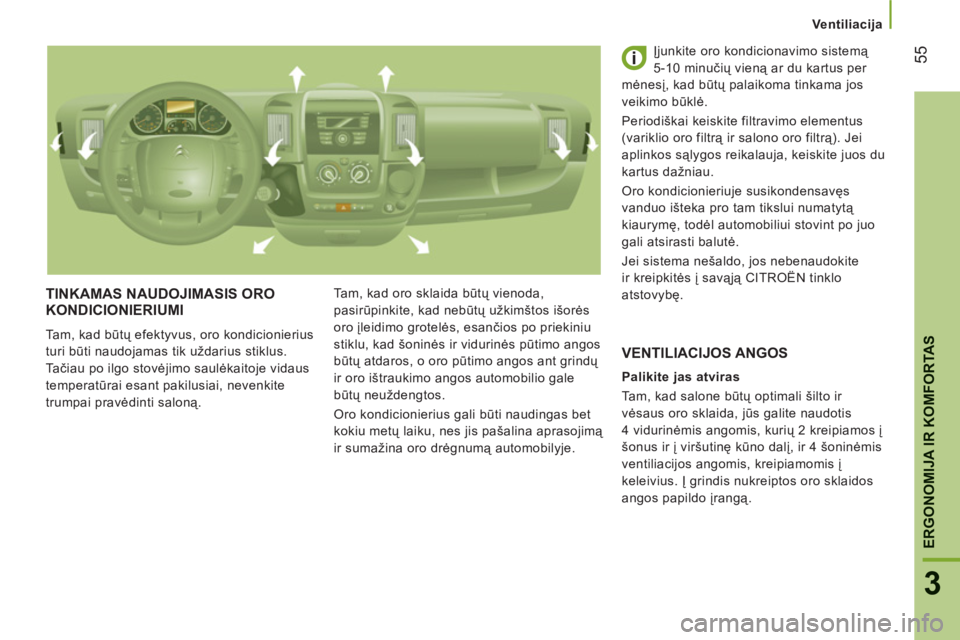

TINKAMAS NAUDOJIMASIS ORO KONDICIONIERIUMI
Tam, kad būtų efektyvus, oro kondicionierius
turi būti naudojamas tik uždarius stiklus.
Tačiau po ilgo stovėjimo saulėkaitoje vidaus
temperatūrai esant pakilusiai, nevenkite
trumpai pravėdinti saloną. Tam, kad oro sklaida būtų vienoda,
pasirūpinkite, kad nebūtų užkimštos išorės
oro įleidimo grotelės, esančios po priekiniu
stiklu, kad šoninės ir vidurinės pūtimo angos
būtų atdaros, o oro pūtimo angos ant grindų
ir oro ištraukimo angos automobilio gale
būtų neuždengtos.
Oro kondicionierius gali būti naudingas bet
kokiu metų laiku, nes jis pašalina aprasojimą
ir sumažina oro drėgnumą automobilyje. Įjunkite oro kondicionavimo sistemą
5-10 minučių vieną ar du kartus per
mėnesį, kad būtų
palaikoma tinkama jos
veikimo būklė.
Periodiškai keiskite filtravimo elementus
(variklio oro filtrą ir salono oro filtrą). Jei
aplinkos sąlygos reikalauja, keiskite juos du
kartus dažniau.
Oro kondicionieriuje susikondensavęs
vanduo išteka pro tam tikslui numatytą
kiaurymę, todėl automobiliui stovint po juo
gali atsirasti balutė.
Jei sistema nešaldo, jos nebenaudokite
ir kreipkitės į savąją CITROËN tinklo
atstovybę.

Palikite jas atviras
Tam, kad salone būtų optimali šilto ir
vėsaus oro sklaida, jūs galite naudotis
4 vidurinėmis angomis, kurių 2 kreipiamos į
šonus ir į viršutinę kūno dalį, ir 4 šoninėmis
ventiliacijos angomis, kreipiamomis į
keleivius. Į grindis nukreiptos oro sklaidos
angos papildo įrangą.

VENTILIACIJOS ANGOS

56

Ventiliacija

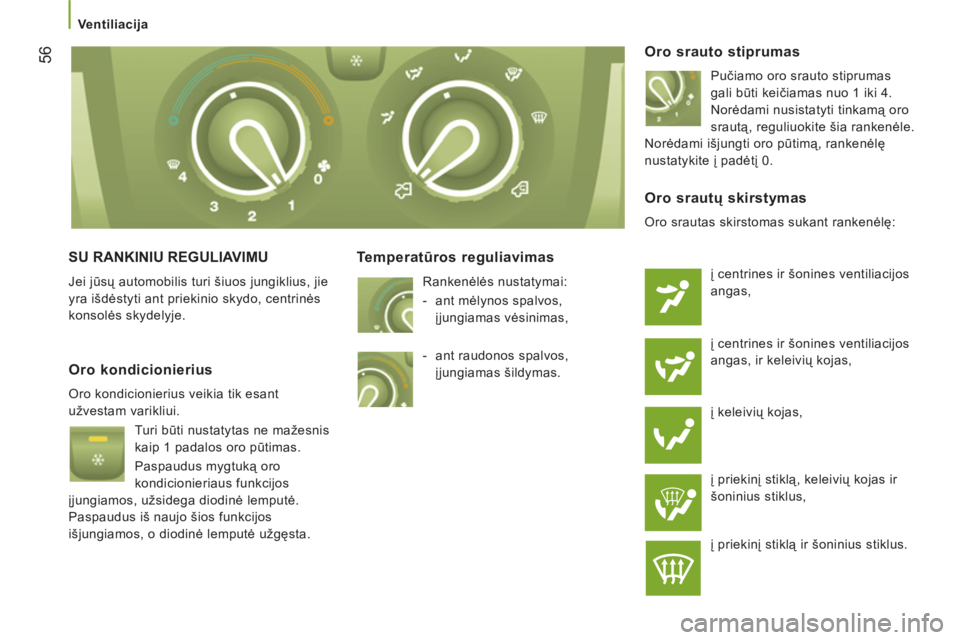

SU RANKINIU REGULIAVIMU

Jei jūsų automobilis turi šiuos jungiklius, jie
yra išdėstyti ant priekinio skydo, centrinės
konsolės skydelyje.
Temperatūros reguliavimas

Rankenėlės nustatymai:


- ant mėlynos spalvos,
įjungiamas vėsinimas,


Oro srauto stiprumas

Pučiamo oro srauto stiprumas
gali būti keičiamas nuo 1 iki 4.
Norėdami nusistatyti tinkamą oro
srautą, reguliuokite šia rankenėle.
Norėdami išjungti oro pūtimą, rankenėlę
nustatykite į padėtį 0.


Oro kondicionierius

Oro kondicionierius veikia tik esant
užvestam varikliui.
Turi būti nustatytas ne mažesnis
kaip 1 padalos oro pūtimas.
Paspaudus mygtuką oro
kondicionieriaus funkcijos
įjungiamos, užsidega diodinė lemputė.
Paspaudus iš naujo šios funkcijos
išjungiamos, o diodinė lemputė užgęsta.


Oro srautų skirstymas

Oro srautas skirstomas sukant rankenėlę:
į centrines ir šonines ventiliacijos
angas,
į centrines ir šonines ventiliacijos
angas, ir keleivių kojas,
į keleivių kojas,
į priekinį stiklą, keleivių kojas ir
šoninius stiklus,
į priekinį stiklą ir šoninius stiklus.
- ant raudonos spalvos,
įjungiamas šildymas.

57
3
ERGONOMIJA IR KOMFORTA
S
Ventiliacija

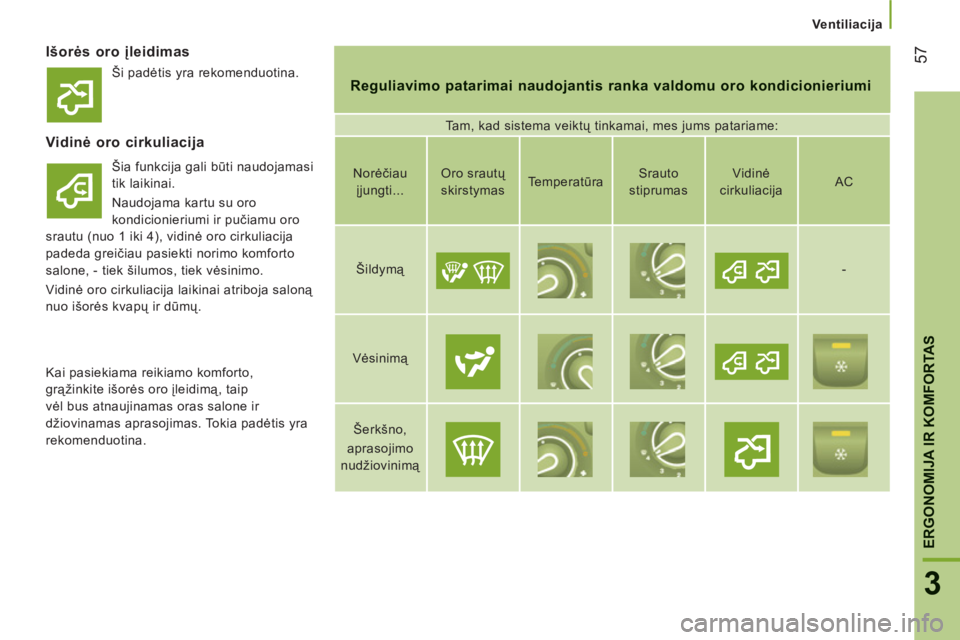

Išorės oro įleidimas


Reguliavimo patarimai naudojantis ranka valdomu oro kondicionieriumi

Tam, kad sistema veiktų tinkamai, mes jums patariame:
Vidinė oro cirkuliacija

Šia funkcija gali būti naudojamasi
tik laikinai.
Naudojama kartu su oro
kondicionieriumi ir pučiamu oro
srautu (nuo 1 iki 4), vidinė oro cirkuliacija
padeda greičiau pasiekti norimo komforto
salone, - tiek šilumos, tiek vėsinimo.
Vidinė oro cirkuliacija laikinai atriboja saloną
nuo išorės kvapų ir dūmų.
Norėčiau
įjungti...
Oro srautų
skirstymas
Temperatūra
Srauto
stiprumas
Vidinė
cirkuliacija


AC

Šildymą











-

Vėsinimą














Šerkšno,
aprasojimo
nudžiovinimą














Kai pasiekiama reikiamo komforto,
grąžinkite išorės oro įleidimą, taip
vėl bus atnaujinamas oras salone ir
džiovinamas aprasojimas. Tokia padėtis yra
rekomenduotina. Ši padėtis yra rekomenduotina.

58

Ventiliacija

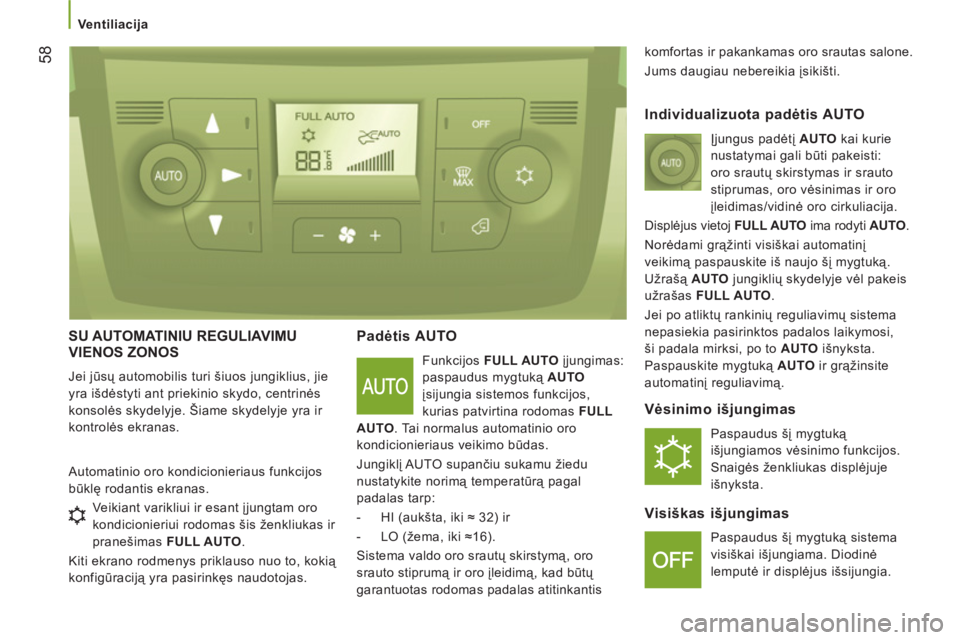

SU AUTOMATINIU REGULIAVIMU VIENOS ZONOS

Jei jūsų automobilis turi šiuos jungiklius, jie
yra išdėstyti ant priekinio skydo, centrinės
konsolės skydelyje. Šiame skydelyje yra ir
kontrolės ekranas.
Padėtis AUTO

Funkcijos FULL AUTO
įjungimas:
paspaudus mygtuką AUTO
įsijungia sistemos funkcijos,
kurias patvirtina rodomas FULL
AUTO
. Tai normalus automatinio oro
kondicionieriaus veikimo būdas.
Jungiklį AUTO supančiu sukamu žiedu
nustatykite norimą temperatūrą pagal
padalas tarp:


- HI (aukšta, iki ≈ 32) ir

- LO (žema, iki ≈16).
Sistema valdo oro srautų skirstymą, oro
srauto stiprumą ir oro įleidimą, kad būtų
garantuotas rodomas padalas atitinkantis komfortas ir pakankamas oro srautas salone.
Jums daugiau nebereikia įsikišti.
Automatinio oro kondicionieriaus funkcijos
būklę rodantis ekranas.
Veikiant varikliui ir esant įjungtam oro
kondicionieriui rodomas šis ženkliukas ir
pranešimas FULL AUTO
.
Kiti ekrano rodmenys priklauso nuo to, kokią
konfigūraciją yra pasirinkęs naudotojas.


Individualizuota padėtis AUTO

Įjungus padėtį AUTO
kai kurie
nustatymai gali būti pakeisti:
oro srautų skirstymas ir srauto
stiprumas, oro vėsinimas ir oro
įleidimas/vidinė oro cirkuliacija.
Displėjus vietoj FULL AUTO
ima rodyti AUTO
.
Norėdami grąžinti visiškai automatinį
veikimą paspauskite iš naujo šį mygtuką.
Užrašą AUTO
jungiklių skydelyje vėl pakeis
užrašas FULL AUTO
.
Jei po atliktų rankinių reguliavimų sistema
nepasiekia pasirinktos padalos laikymosi,
ši padala mirksi, po to AUTO
išnyksta.
Paspauskite mygtuką AUTO
ir grąžinsite
automatinį reguliavimą.

Vėsinimo išjungimas

Paspaudus šį mygtuką
išjungiamos vėsinimo funkcijos.
Snaigės ženkliukas displėjuje
išnyksta.

Visiškas išjungimas

Paspaudus šį mygtuką sistema
visiškai išjungiama. Diodinė
lemputė ir displėjus išsijungia.

59
3
ERGONOMIJA IR KOMFORTA
S
Ventiliacija

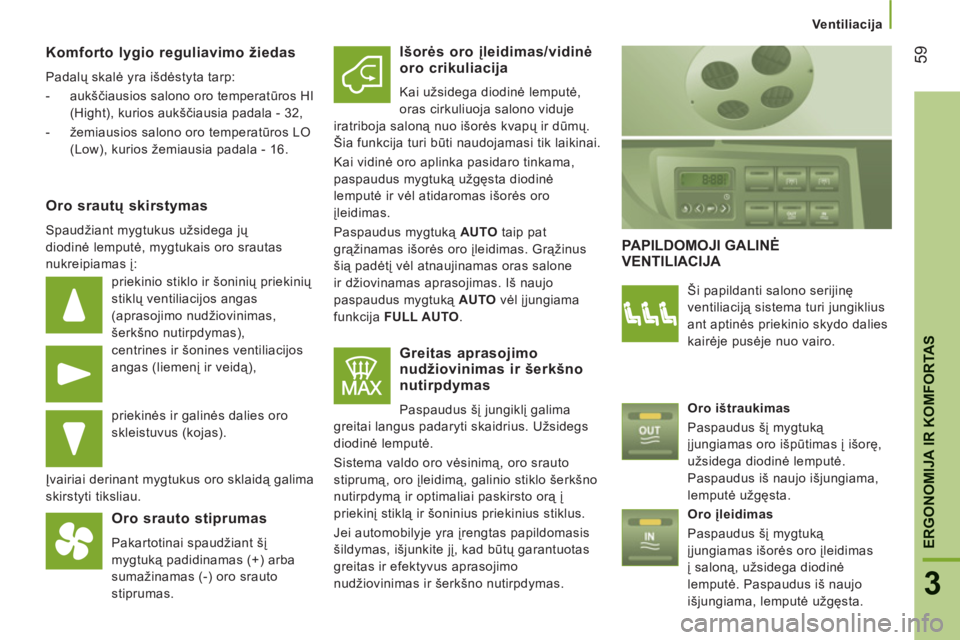

Komforto lygio reguliavimo žiedas
Padalų skalė yra išdėstyta tarp:


- aukščiausios salono oro temperatūros HI
(Hight), kurios aukščiausia padala - 32,

- žemiausios salono oro temperatūros LO
(Low), kurios žemiausia padala - 16.

Oro srautų skirstymas

Spaudžiant mygtukus užsidega jų
diodinė lemputė, mygtukais oro srautas
nukreipiamas į:
priekinio stiklo ir šoninių priekinių
stiklų ventiliacijos angas
(aprasojimo nudžiovinimas,
šerkšno nutirpdymas),
centrines ir šonines ventiliacijos
angas (liemenį ir veidą),
priekinės ir galinės dalies oro
skleistuvus (kojas).
Įvairiai derinant mygtukus oro sklaidą galima
skirstyti tiksliau.
Oro srauto stiprumas

Pakartotinai spaudžiant šį
mygtuką padidinamas (+) arba
sumažinamas (-) oro srauto
stiprumas.


Išorės oro įleidimas/vidinė
oro crikuliacija
Kai užsidega diodinė lemputė,
oras cirkuliuoja salono viduje
iratriboja saloną nuo išorės kvapų ir dūmų.
Šia funkcija turi būti naudojamasi tik laikinai.
Kai vidinė oro aplinka pasidaro tinkama,
paspaudus mygtuką užgęsta diodinė
lemputė ir vėl atidaromas išorės oro
įleidimas.
Paspaudus mygtuką AUTO
taip pat
grąžinamas išorės oro įleidimas. Grąžinus
šią padėtį vėl atnaujinamas oras salone
ir džiovinamas aprasojimas. Iš naujo
paspaudus mygtuką AUTO
vėl įjungiama
funkcija FULL AUTO
.


Greitas aprasojimo
nudžiovinimas ir šerkšno
nut
irpdymas
Paspaudus šį jungiklį galima
greitai langus padaryti skaidrius. Užsidegs
diodinė lemputė.
Sistema valdo oro vėsinimą, oro srauto
stiprumą, oro įleidimą, galinio stiklo šerkšno
nutirpdymą ir optimaliai paskirsto orą į
priekinį stiklą ir šoninius priekinius stiklus.
Jei automobilyje yra įrengtas papildomasis
šildymas, išjunkite jį, kad būtų garantuotas
greitas ir efektyvus aprasojimo
nudžiovinimas ir šerkšno nutirpdymas.
PAPILDOMOJI GALINĖ VENTILIACIJA


Ši papildanti salono serijinę
ventiliaciją sistema turi jungiklius
ant aptinės priekinio skydo dalies
kairėje pusėje nuo vairo.

Oro ištraukimas

Paspaudus šį mygtuką
įjungiamas oro išpūtimas į išorę,
užsidega diodinė lemputė.
Paspaudus iš naujo išjungiama,
lemputė užgęsta.

Oro įleidimas

Paspaudus šį mygtuką
įjungiamas išorės oro įleidimas
į saloną, užsidega diodinė
lemputė. Paspaudus iš naujo
išjungiama, lemputė užgęsta.

Ventiliacija

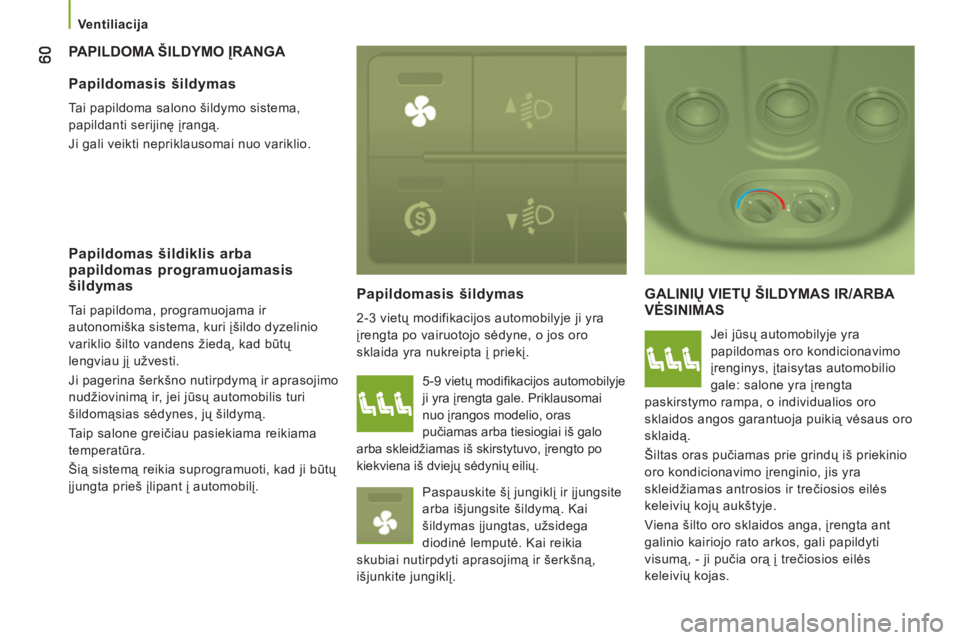

PAPILDOMA ŠILDYMO ĮRANGA
Papildomasis

61
3
ERGONOMIJA IR KOMFORTA
S
Ventiliacija

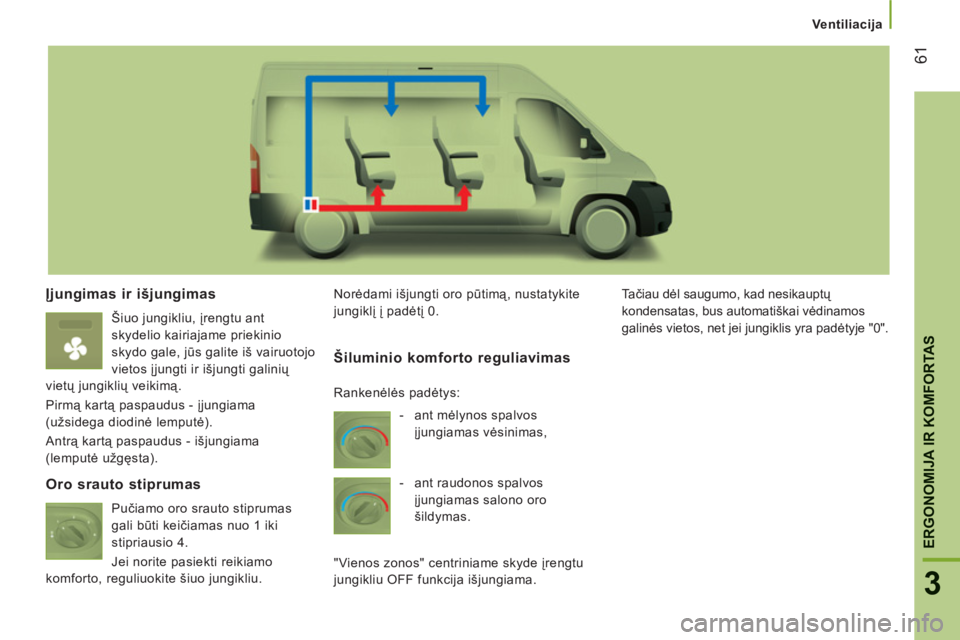

Įjungimas ir išjungimas
Šiuo jungikliu, įrengtu ant
skydelio kairiajame priekinio
skydo gale, jūs galite iš vairuotojo
vietos įjungti ir išjungti galinių
vietų jungiklių veikimą.
Pirmą kartą paspaudus - įjungiama
(užsidega diodinė lemputė).
Antrą kartą paspaudus - išjungiama
(lemputė užgęsta). Norėdami išjungti oro pūtimą, nustatykite
jungiklį į padėtį 0. Tačiau dėl saugumo, kad nesikauptų
kondensatas, bus automatiškai vėdinamos
galinės vietos, net jei jungiklis yra padėtyje "0".
Oro srauto stiprumas

Pučiamo oro srauto stiprumas
gali būti keičiamas nuo 1 iki
stipriausio 4.
Jei norite pasiekti reikiamo
komforto, reguliuokite šiuo jungikliu.

Šiluminio komforto reguliavimas



- ant mėlynos spalvos
įjungiamas vėsinimas,

- ant raudonos spalvos
įjungiamas salono oro
šildymas.
"Vienos zonos" centriniame skyde įrengtu
jungikliu OFF funkcija išjungiama. Rankenėlės padėtys:

62

Ventiliacija

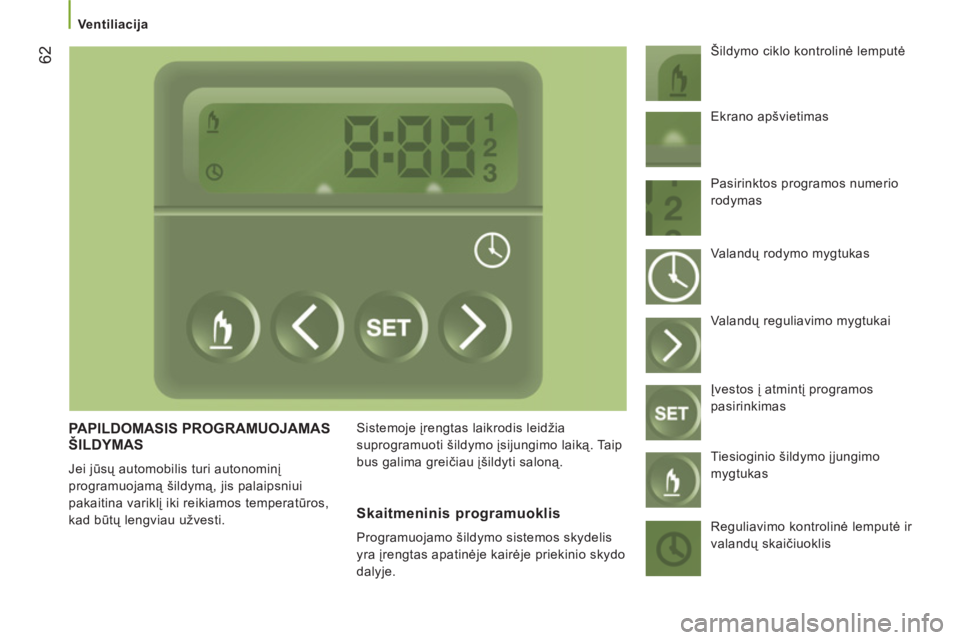

PAPILDOMASIS PROGRAMUOJAMAS
ŠILDYMAS
Jei jūsų automobilis turi autonominį
programuojamą šildymą, jis palaipsniui
pakaitina variklį iki reikiamos temperatūros,
kad būtų lengviau užvesti. Sistemoje įrengtas laikrodis leidžia
suprogramuoti šildymo įsijungimo laiką. Taip
bus galima greičiau įšildyti saloną. Šildymo ciklo kontrolinė lemputė
Skaitmeninis programuoklis

Programuojamo šildymo sistemos skydelis
yra įrengtas apatinėje kairėje priekinio skydo
dalyje. Ekrano apšvietimas
Pasirinktos programos numerio
rodymas
Valandų rodymo mygtukas
Valandų reguliavimo mygtukai
Įvestos į atmintį programos
pasirinkimas
Tiesioginio šildymo įjungimo
mygtukas
Reguliavimo kontrolinė lemputė ir
valandų skaičiuoklis
