2013 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

14
3
7
TIKRINIMAI
Priežiūra su "TOTAL"


Stiprinanti galią naujovė
Daugiau kaip 40 metų firmos TOTAL tyrimo ir
plėtros padaliniai kuria CITROËN automobiliams
tepalus, atitinkančius CITROËN automobilių
moderniausias technines naujoves, - ir
lenktynėse, ir kasdienėmis važiavimo sąlygomis.
Jie jums garantuoja galimybę pasiekti didžiausią
variklio galią ir jo ilgaamžiškumą.

Optimali jūsų variklio apsauga
Savojo CITROËN automobilio
techninei priežiūrai naudodami
alyvas TOTAL jūs prisidėsite prie
variklio ilgaamžiškumo ir jo galios
stiprinimo, ir saugosite aplinką.


rekomenduoja

144

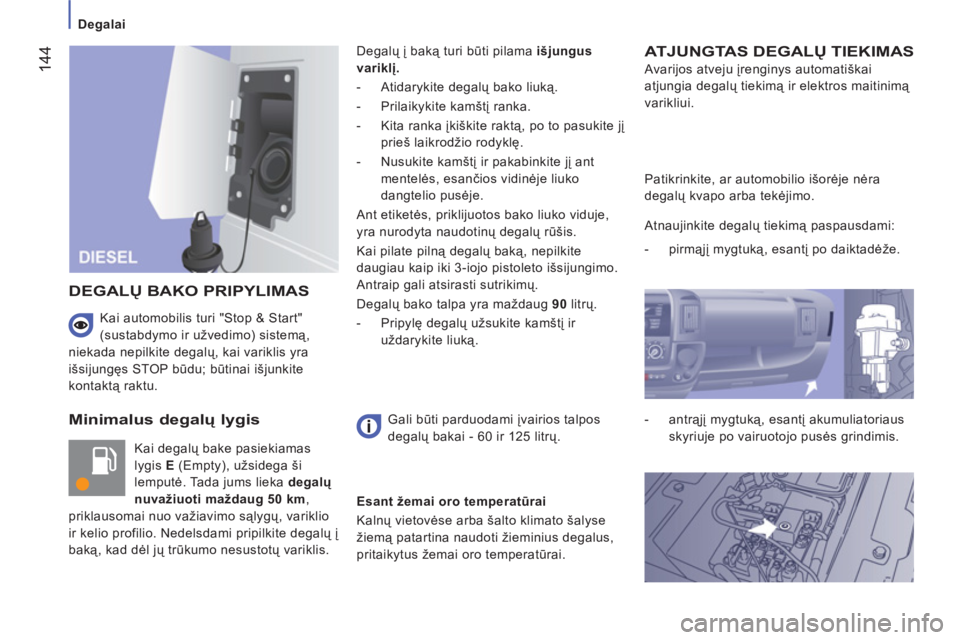

Degalai



Minimalus degalų lygis

Kai degalų bake pasiekiamas
lygis E
(Empty), užsidega ši
lemputė. Tada jums lieka degalų
nuvažiuoti maždaug 50 km
,
priklausomai nuo važiavimo sąlygų, variklio
ir kelio profilio. Nedelsdami pripilkite degalų į
baką, kad dėl jų trūkumo nesustotų variklis. Degalų į baką turi būti pilama išjungus
variklį.


- Atidarykite degalų bako liuką.

- Prilaikykite kamštį ranka.

- Kita ranka įkiškite raktą, po to pasukite jį
prieš laikrodžio rodyklę.

- Nusukite kamštį ir pakabinkite jį ant
mentelės, esančios vidinėje liuko
dangtelio pusėje.
Ant etiketės, priklijuotos bako liuko viduje,
yra nurodyta naudotinų degalų
rūšis.
Kai pilate pilną degalų baką, nepilkite
daugiau kaip iki 3-iojo pistoleto išsijungimo.
Antraip gali atsirasti sutrikimų.
Degalų bako talpa yra maždaug 90
litrų.


- Pripylę degalų užsukite kamštį ir
uždarykite liuką.

ATJUNGTAS DEGALŲ TIEKIMAS

Avarijos atveju įrenginys automatiškai
atjungia degalų tiekimą ir elektros maitinimą
varikliui.
DEGALŲ BAKO PRIPYLIMAS

Gali būti parduodami įvairios talpos
degalų bakai - 60 ir 125 litrų. Patikrinkite, ar automobilio išorėje nėra
degalų kvapo arba tekėjimo.
Atnaujinkite degalų tiekimą paspausdami:


- pirmąjį mygtuką, esantį po daiktadėže.

-
antrąjį mygtuką, esantį akumuliatoriaus
skyriuje po vairuotojo pusės grindimis.


Esant žemai oro temperatūrai
Kalnų vietovėse arba šalto klimato šalyse
žiemą patartina naudoti žieminius degalus,
pritaikytus žemai oro temperatūrai.





Kai automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą,
niekada nepilkite degalų, kai variklis yra
išsijungęs STOP būdu; būtinai išjunkite
kontaktą raktu.

14
5

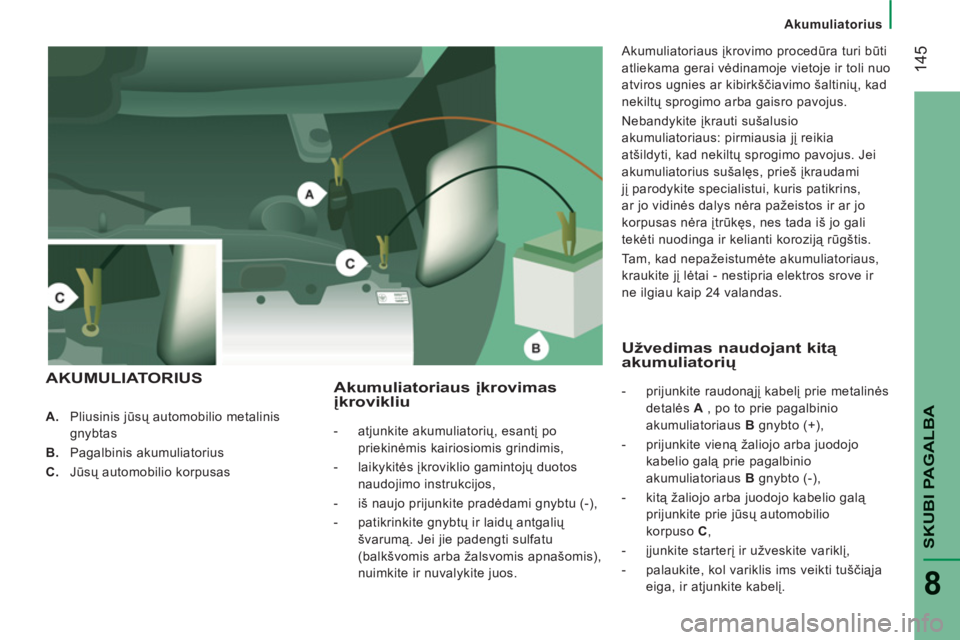

Akumuliatorius
SKUBI PAGALB
A
8




A.
Pliusinis jūsų automobilio metalinis
gnybtas

B.
Pagalbinis akumuliatorius

C.
Jūsų automobilio korpusas



Akumuliatoriaus įkrovimasįkrovikliu



- atjunkite akumuliatorių, esantį po
priekinėmis kairiosiomis grindimis,

- laikykitės įkroviklio gamintojų duotos
naudojimo instrukcijos,

- iš naujo prijunkite pradėdami gnybtu (-),

- patikrinkite gnybtų ir laidų antgalių
švarumą. Jei jie padengti sulfatu
(balkšvomis arba žalsvomis apnašomis),
nuimkite ir nuvalykite juos.
Akumuliatoriaus įkrovimo procedūra turi būti
atliekama gerai vėdinamoje vietoje ir toli nuo
atviros ugnies ar kibirkščiavimo šaltinių, kad
nekiltų sprogimo arba gaisro pavojus.
Nebandykite įkrauti sušalusio
akumuliatoriaus: pirmiausia jį reikia
atšildyti, kad nekiltų sprogimo pavojus. Jei
akumuliatorius sušalęs, prieš įkraudami
jį parodykite specialistui, kuris patikrins,
ar jo vidinės dalys nėra pažeistos ir ar jo
korpusas nėra įtrūkęs, nes tada iš jo gali
tekėti nuodinga ir kelianti koroziją rūgštis.
Tam, kad nepažeistumėte akumuliatoriaus,
kraukite j
į lėtai - nestipria elektros srove ir
ne ilgiau kaip 24 valandas.

AKUMULIATORIUSUžvedimas naudojant kit
ą akumuliatorių



- prijunkite raudonąjį kabelį prie metalinės
detalės A
, po to prie pagalbinio
akumuliatoriaus B
gnybto (+),

- prijunkite vieną žaliojo arba juodojo
kabelio galą prie pagalbinio
akumuliatoriaus B
gnybto (-),

- kitą žaliojo arba juodojo kabelio galą
prijunkite prie jūsų automobilio
korpuso C
,

- įjunkite starterį ir užveskite variklį,

- palaukite, kol variklis ims veikti tuščiąja
eiga, ir atjunkite kabelį.

14
6


Akumuliatorius

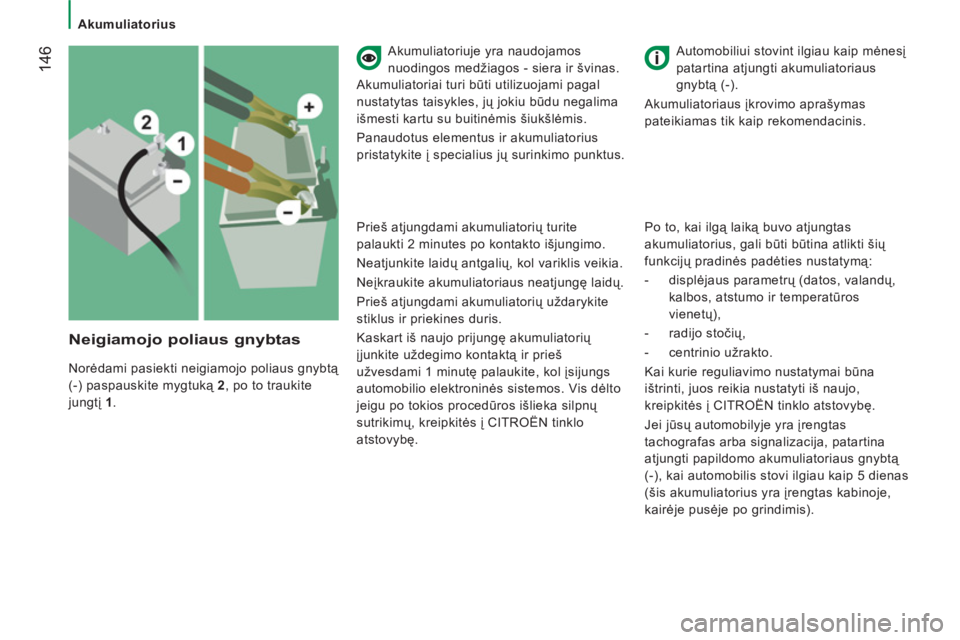

Neigiamojo poliaus gnybtas

Norėdami pasiekti neigiamojo poliaus gnybtą
(-) paspauskite mygtuką 2
, po to traukite
jungtį 1
.

Automobiliui stovint ilgiau kaip mėnesį
patartina atjungti akumuliatoriaus
gnybtą (-).
Akumuliatoriaus įkrovimo aprašymas
pateikiamas tik kaip rekomendacinis.
Akumuliatoriuje yra naudojamos
nuodingos medžiagos - siera ir švinas.
Akumuliatoriai turi būti utilizuojami pagal
nustatytas taisykles, jų jokiu būdu negalima
išmesti kartu su buitinėmis šiukšlėmis.
Panaudotus elementus ir akumuliatorius
pristatykite į specialius jų surinkimo punktus.

Po to, kai ilgą laiką buvo atjungtas
akumuliatorius, gali būti būtina atlikti šių
funkcijų pradinės padėties nustatymą:


- displėjaus parametrų (datos, valandų,
kalbos, atstumo ir temperatūros
vienetų),

- radijo stočių,
- centrinio užrakto.
Kai kurie reguliavimo nustatymai būna
ištrinti, juos reikia nustatyti iš naujo,
kreipkitės į CITROËN tinklo atstovybę.
Jei jūsų automobilyje yra įrengtas
tachografas arba signalizacija, patartina
atjungti papildomo akumuliatoriaus gnybtą
(-), kai automobilis stovi ilgiau kaip 5 dienas
(šis akumuliatorius yra įrengtas kabinoje,
kairėje pusėje po grindimis).
Prieš atjungdami akumuliatorių turite
palaukti 2 minutes po kontakto išjungimo.
Neatjunkite laidų antgalių, kol variklis veikia.
Neįkraukite akumuliatoriaus neatjungę laidų.
Prieš atjungdami akumuliatorių uždarykite
stiklus ir priekines duris.
Kaskart iš naujo prijungę akumuliatorių
įjunkite uždegimo kontaktą ir prieš
užvesdami 1 minutę palaukite, kol įsijungs
automobilio elektroninės sistemos. Vis dėlto
jeigu po tokios procedūros išlieka silpnų
sutrikimų, kreipkitės į CITROËN tinklo
atstovybę.

14
7


Akumuliatorius
SKUBI PAGALB
A
8

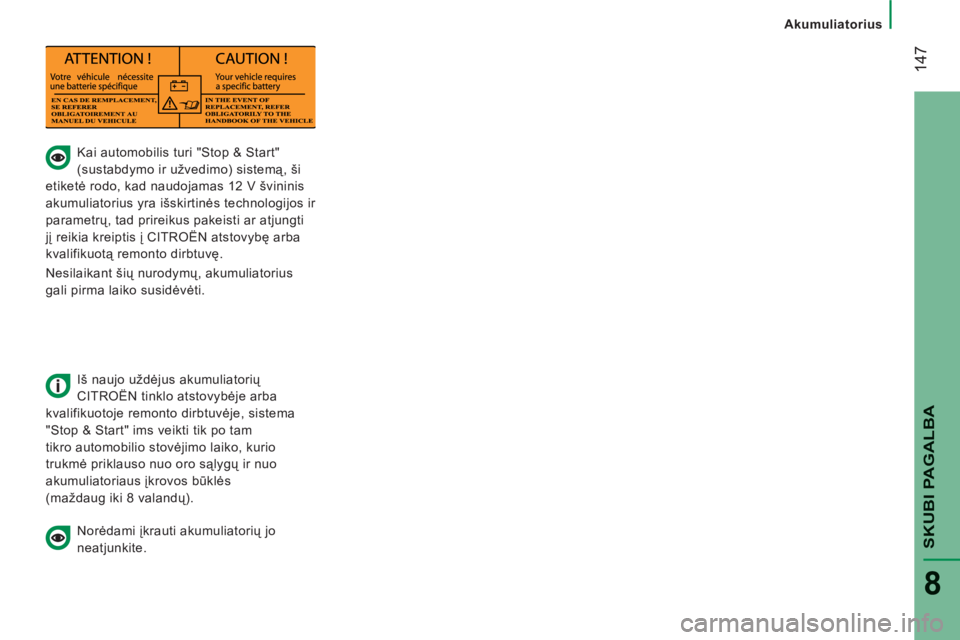

Kai automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą, ši
etiketė rodo, kad naudojamas 12 V švininis
akumuliatorius yra išskirtinės technologijos ir
parametrų, tad prireikus pakeisti ar atjungti
jį reikia kreiptis į CITROËN atstovybę arba
kvalifikuotą remonto dirbtuvę.
Nesilaikant šių nurodymų, akumuliatorius
gali pirma laiko susidėvėti.

Iš naujo uždėjus akumuliatorių
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje, sistema
"Stop & Start" ims veikti tik po tam
tikro automobilio stovėjimo laiko, kurio
trukmė priklauso nuo oro sąlygų ir nuo
akumuliatoriaus įkrovos būklės
(maždaug iki 8 valandų).

Norėdami įkrauti akumuliatorių jo
neatjunkite.

14
8

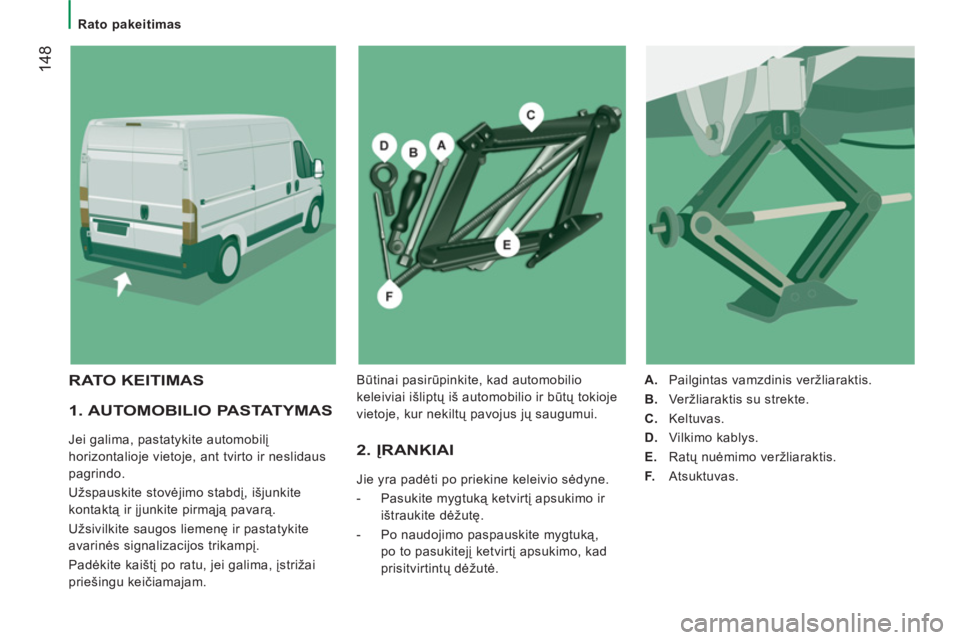

Rato pakeitimas



1. AUTOMOBILIO PASTATYMAS

Jei galima, pastatykite automobilį
horizontalioje vietoje, ant tvirto ir neslidaus
pagrindo.
Užspauskite stovėjimo stabdį, išjunkite
kontaktą ir įjunkite pirmąją pavarą.
Užsivilkite saugos liemenę ir pastatykite
avarinės signalizacijos trikampį.
Padėkite kaištį po ratu, jei galima, įstrižai
priešingu keičiamajam. 2. ĮRANKIAI

Jie yra padėti po priekine keleivio sėdyne.


- Pasukite mygtuką ketvirtį apsukimo ir
ištraukite dėžutę.

- Po naudojimo paspauskite mygtuką,
po to pasukitejį ketvirtį apsukimo, kad
prisitvirtintų dėžutė.

A.
Pailgintas vamzdinis veržliaraktis.

B.
Veržliaraktis su strekte.

C.
Keltuvas.

D.
Vilkimo kablys.

E.
Ratų nuėmimo veržliaraktis.

F.
Atsuktuvas.


RATO KEITIMAS
Būtinai pasirūpinkite, kad automobilio
keleiviai išliptų iš automobilio ir būtų tokioje
vietoje, kur nekiltų pavojus jų saugumui.

SKUBI PAGALB
A
8


Rato pakeitimas


4. VEIKSMŲ SEKA



- Pasinaudodami atsuktuvu F
kaip svirtele
nuimkite rato gaubtą.

- Atpalaiduokite varžtus ratų nuėmimo
veržliarakčiu E
.
- Įremkite keltuvą C
į vieną iš keturių tam
numatytų vietų kėbulo apačioje šalia
ratų.

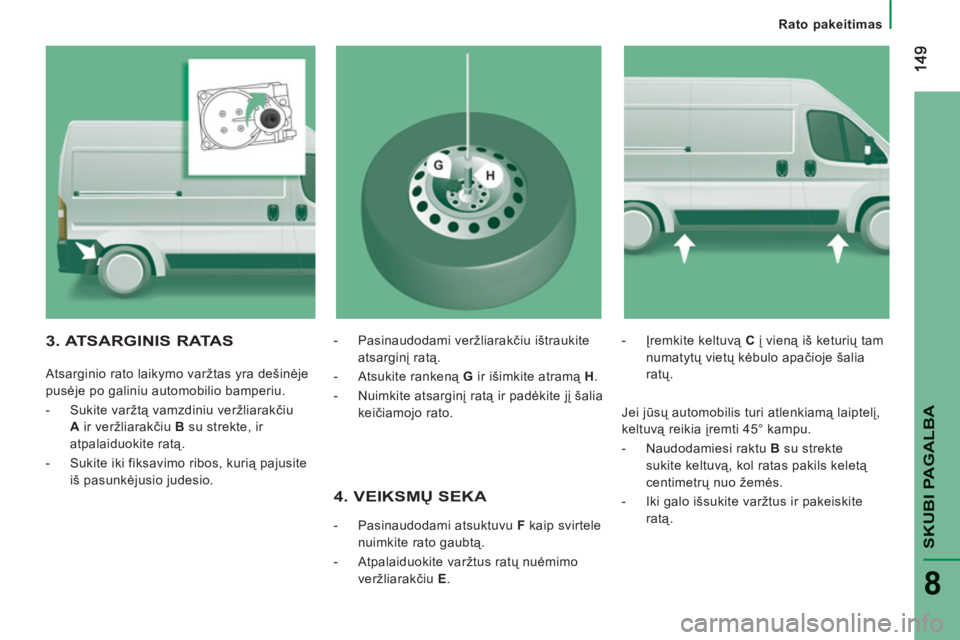

3. ATSARGINIS RATAS


Atsarginio rato laikymo varžtas yra dešinėje
pusėje po galiniu automobilio bamperiu.


- Sukite varžtą vamzdiniu veržliarakčiu
A
ir veržliarakčiu B
su strekte, ir
atpalaiduokite ratą.

- Sukite iki fiksavimo ribos, kurią pajusite
iš pasunkėjusio judesio.
- Pasinaudodami veržliarakčiu ištraukite
atsarginį ratą.

- Atsukite rankeną G
ir išimkite atramą H
.

- Nuimkite atsarginį ratą ir padėkite jį šalia
keičiamojo rato.

Jei jūsų automobilis turi atlenkiamą laiptelį,
keltuvą reikia įremti 45° kampu.


- Naudodamiesi raktu B
su strekte
sukite keltuvą, kol ratas pakils keletą
centimetrų nuo žemės.

- Iki galo išsukite varžtus ir pakeiskite
rat
ą.

150

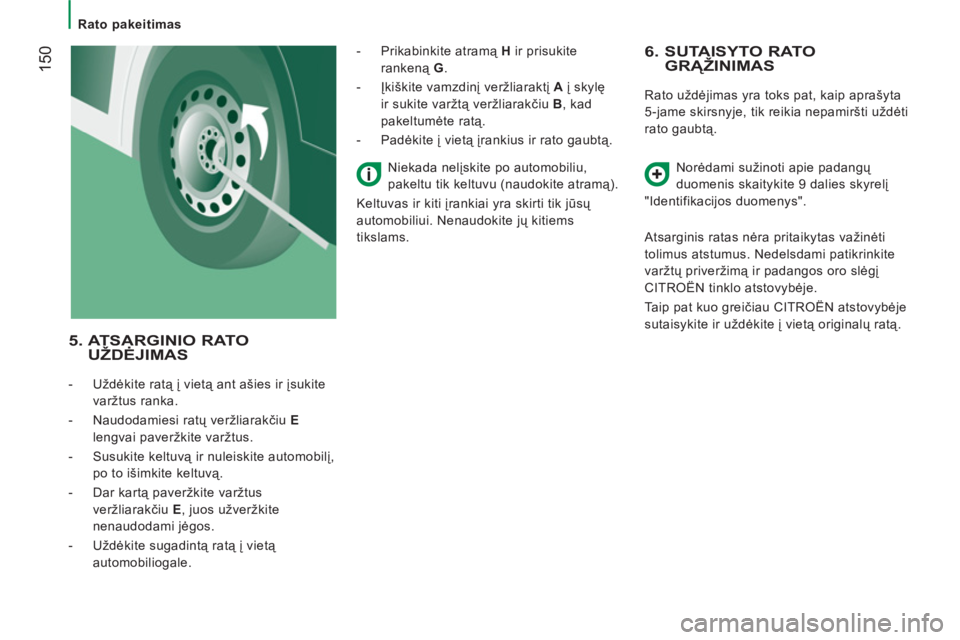

Rato pakeitimas



6. SUTAISYTO RATO GRĄŽINIMAS

Rato uždėjimas yra toks pat, kaip aprašyta
5-jame skirsnyje, tik reikia nepamiršti uždėti
rato gaubtą.
Norėdami sužinoti apie padangų
duomenis skaitykite 9 dalies skyrelį
"Identifikacijos duomenys".
Atsarginis ratas nėra pritaikytas važinėti
tolimus atstumus. Nedelsdami patikrinkite
varžtų priveržimą ir padangos oro slėgį
CITROËN tinklo atstovybėje.
Taip pat kuo greičiau CITROËN atstovybėje
sutaisykite ir uždėkite į vietą originalų ratą.


5. ATSARGINIO RATOUŽDĖJIMAS



- Uždėkite ratą į vietą ant ašies ir įsukite
varžtus ranka.

- Naudodamiesi ratų veržliarakčiu E
lengvai paveržkite varžtus.

- Susukite keltuvą ir nuleiskite automobilį,
po to išimkite keltuvą.

- Dar kartą paveržkite varžtus
veržliarakčiu E
, juos užveržkite
nenaudodami jėgos.

- Uždėkite sugadintą ratą į vietą
automobiliogale.
- Prikabinkite atramą H
ir prisukite
rankeną G
.

- Įkiškite vamzdinį veržliaraktį A
į skylę
ir sukite varžtą veržliarakčiu B
, kad
pakeltumėte ratą.

- Padėkite į vietą įrankius ir rato gaubtą.
Niekada nelįskite po automobiliu,
pakeltu tik keltuvu (naudokite atramą).
Keltuvas ir kiti įrankiai yra skirti tik jūsų
automobiliui. Nenaudokite jų kitiems
tikslams.
