2013 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

151
SKUBI PAGALB
A
8


Rato pakeitimas

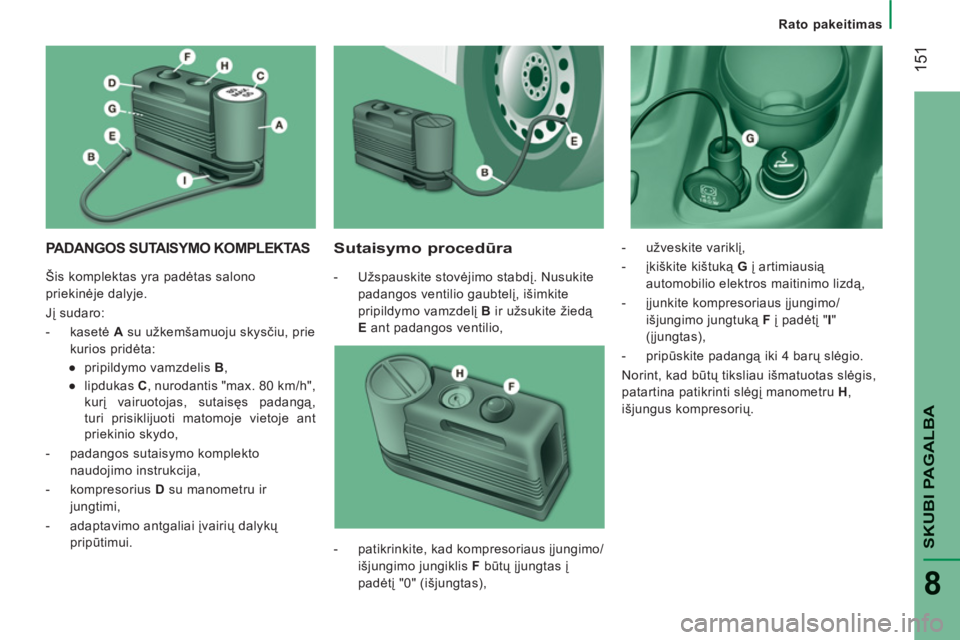

PADANGOS SUTAISYMO KOMPLEKTAS

Sutaisymo procedūra



- Užspauskite stovėjimo stabdį. Nusukite
padangos ventilio gaubtelį, išimkite
pripildymo vamzdelį B
ir užsukite žiedą
E
ant padangos ventilio,
- užveskite variklį,

- įkiškite kištuką G
į artimiausią
automobilio elektros maitinimo lizdą,

- įjunkite kompresoriaus įjungimo/
išjungimo jungtuką F
į padėtį " I
"
(įjungtas),

- pripūskite padangą iki 4 barų slėgio.
Norint, kad būtų tiksliau išmatuotas slėgis,
patartina patikrinti slėgį manometru H
,
išjungus kompresorių.

- patikrinkite, kad kompresoriaus įjungimo/
išjungimo jungiklis F
būtų įjungtas į
padėtį "0" (išjungtas), Šis komplektas yra padėtas salono
priekinėje dalyje.
Jį sudaro:


- kasetė A
su užkemšamuoju skysčiu, prie
kurios pridėta:


●
pripildymo vamzdelis B
,

●
lipdukas C
, nurodantis "max. 80 km/h",
kurį vairuotojas, sutaisęs padangą,
turi prisiklijuoti matomoje vietoje ant
priekinio skydo,

- padangos sutaisymo komplekto
naudojimo instrukcija,

- kompresorius D
su manometru ir
jungtimi,

- adaptavimo antgaliai įvairių dalykų
pripūtimui.

Rato pakeitimas

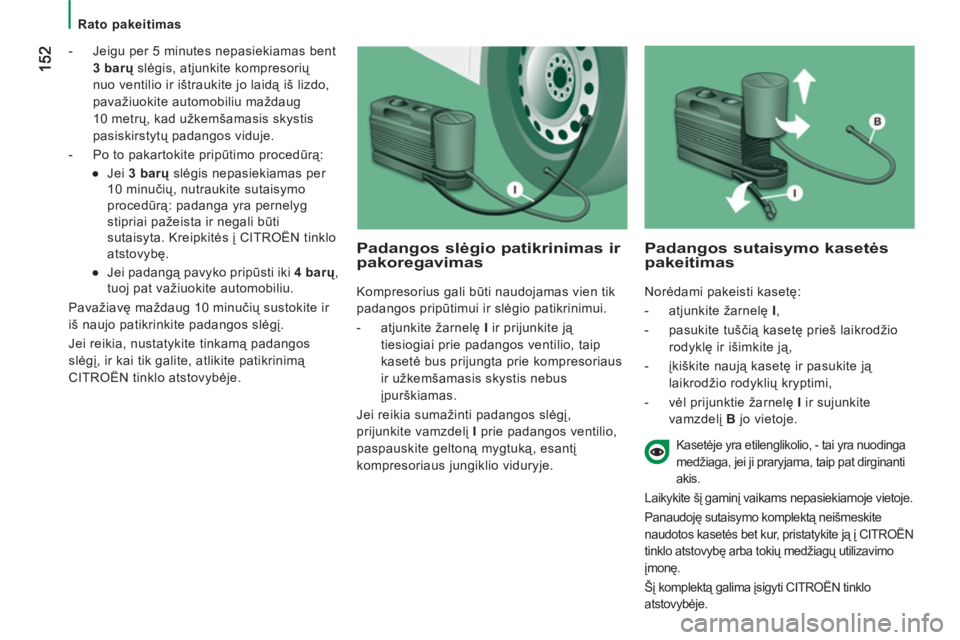

- Jeigu per 5 minutes nepasiekiamas bent
3

barų
slėgis, atjunkite kompresorių
nuo ventilio ir ištraukite jo laidą iš lizdo,
pavažiuokite automobiliu maždaug
10 metrų, kad užkemšamasis skystis
pasiskirstytų padangos viduje.

- Po to pakartokite pripūtimo procedūrą:


●
Jei 3 barų
slėgis nepasiekiamas per
10 minučių, nutraukite sutaisymo
procedūrą: padanga yra pernelyg
stipriai pažeista ir negali būti
sutaisyta. Kreipkitės į CITROËN tinklo
atstovybę.

●
Jei padangą pavyko pripūsti iki 4 barų
,
tuoj pat važiuokite automobiliu.

Pavažiavę maždaug 10 minučių sustokite ir
iš naujo patikrinkite padangos slėgį.
Jei reikia, nustatykite tinkamą padangos
slėgį, ir kai tik galite, atlikite patikrinimą
CITROËN tinklo atstovybėje.

Padangos slėgio patikrinimas ir pakoregavimas

Kompresorius gali būti naudojamas vien tik
padangos pripūtimui ir slėgio patikrinimui.


- atjunkite žarnelę I
ir prijunkite ją
tiesiogiai prie padangos ventilio, taip
kasetė bus prijungta prie kompresoriaus
ir užkemšamasis skystis nebus
įpurškiamas.
Jei reikia sumažinti padangos slėgį,
prijunkite vamzdelį I
prie padangos ventilio,
paspauskite geltoną mygtuką, esantį
kompresoriaus jungiklio viduryje.


Padangos sutaisymo kasetės pakeitimas

Norėdami pakeisti kasetę:


- atjunkite žarnelę I
,

- pasukite tuščią kasetę prieš laikrodžio
rodyklę ir išimkite ją,

- įkiškite naują kasetę ir pasukite ją
laikrodžio rodyklių kryptimi,

- vėl prijunktie žarnelę I
ir sujunkite
vamzdelį B
jo vietoje.




Kasetėje yra etilenglikolio, - tai yra nuodinga
medžiaga, jei ji praryjama, taip pat dirginanti
akis.
Laikykite šį gaminį vaikams nepasiekiamoje vietoje.
Panaudoję sutaisymo komplektą neišmeskite
naudotos kasetės bet kur, pristatykite ją į CITROËN
tinklo atstovybę arba tokių medžiagų utilizavimo
įmonę.
Šį komplektą galima įsigyti CITROËN tinklo
atstovybėje.

153
SKUBI PAGALB
A
8

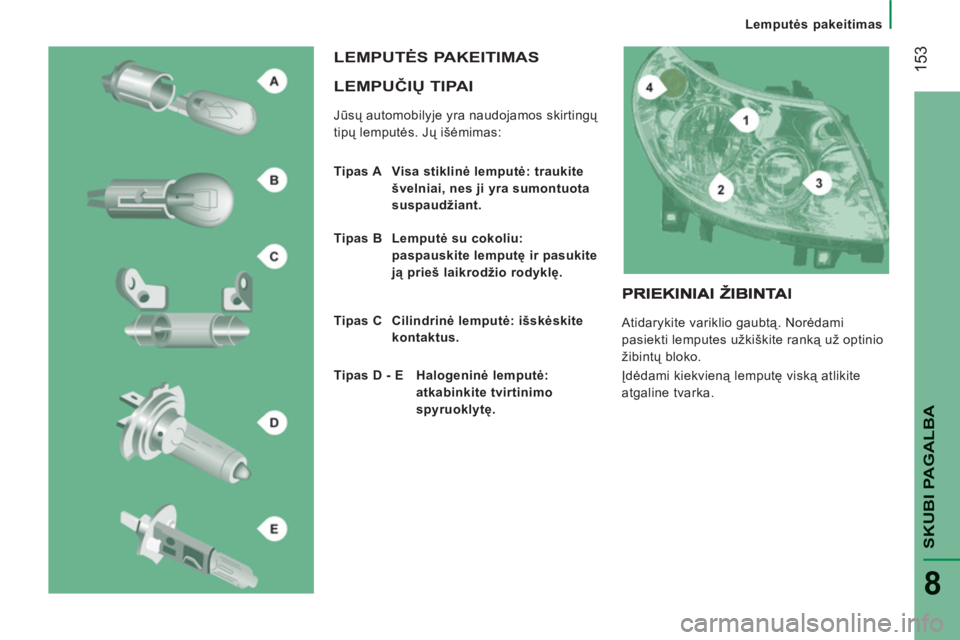

Lemputės pakeitimas


LEMPUČIŲ TIPAI

Jūsų automobilyje yra naudojamos skirtingų
tipų lemputės. Jų išėmimas:

LEMPUTĖS PAKEITIMAS


Tipas A Visa stiklinė lemputė: traukite
švelniai, nes ji yra sumontuota
suspaudžiant.

Tipas B Lemputė su cokoliu:
paspauskite lemputę ir pasukite
ją prieš laikrodžio rodyklę.

Tipas C Cilindrinė lemputė: išskėskite
kontaktus.

Tipas D - E Halogeninė lemputė:
atkabinkite tvirtinimo
spyruoklytę.


Atidarykite variklio gaubtą. Norėdami
pasiekti lemputes užkiškite ranką už optinio
žibintų bloko.
Įdėdami kiekvieną lemputę viską atlikite
atgaline tvarka.

154

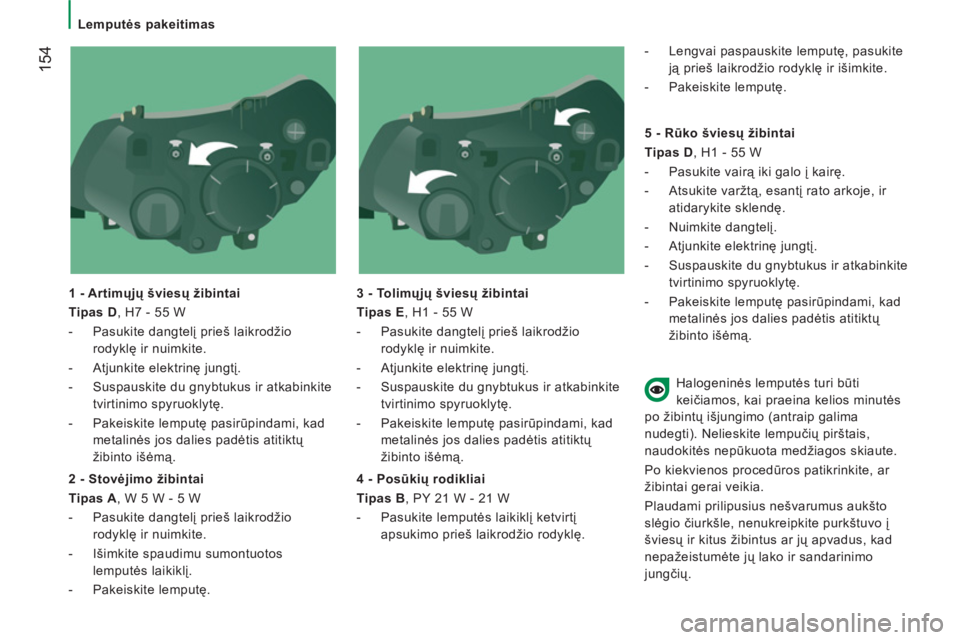

Lemputės pakeitimas


1 - Artimųjų šviesų žibintai

Tipas D
, H7 - 55 W


- Pasukite dangtelį prieš laikrodžio
rodyklę ir nuimkite.

- Atjunkite elektrinę jungtį.

- Suspauskite du gnybtukus ir atkabinkite
tvirtinimo spyruoklytę.

- Pakeiskite lemputę pasirūpindami, kad
metalinės jos dalies padėtis atitiktų
žibinto išėmą.

3 - Tolimųjų šviesų žibintai

Tipas E
, H1 - 55 W


- Pasukite dangtelį prieš laikrodžio
rodyklę ir nuimkite.

- Atjunkite elektrinę jungtį.

- Suspauskite du gnybtukus ir atkabinkite
tvirtinimo spyruoklytę.

- Pakeiskite lemputę pasirūpindami, kad
metalinės jos dalies padėtis atitiktų
žibinto iš
ėmą.


2 - Stovėjimo žibintai

Tipas A
, W 5 W - 5 W


- Pasukite dangtelį prieš laikrodžio
rodyklę ir nuimkite.

- Išimkite spaudimu sumontuotos
lemputės laikiklį.

- Pakeiskite lemputę.

4 - Posūkių rodikliai

Tipas B
, PY 21 W - 21 W


- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.

- Lengvai paspauskite lemputę, pasukite
ją prieš laikrodžio rodyklę ir išimkite.

- Pakeiskite lemputę.


5 - Rūko šviesų žibintai

Tipas D
, H1 - 55 W


- Pasukite vairą iki galo į kairę.

- Atsukite varžtą, esantį rato arkoje, ir
atidarykite sklendę.

- Nuimkite dangtelį.

- Atjunkite elektrinę jungtį.

- Suspauskite du gnybtukus ir atkabinkite
tvirtinimo spyruoklytę.

- Pakeiskite lemputę pasirūpindami, kad
metalinės jos dalies padėtis atitiktų
žibinto išėmą.
Halogeninės lemputės turi būti
keičiamos, kai praeina kelios minutės
po žibintų išjungimo (antraip galima
nudegti). Nelieskite lempučių pirštais,
naudokitės nepūkuota medžiagos skiaute.
Po kiekvienos procedūros patikrinkite, ar
žibintai gerai veikia.
Plaudami prilipusius nešvarumus aukšto
slėgio čiurkšle, nenukreipkite purkštuvo į
šviesų ir kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių.

SKUBI PAGALB
A
8


Lemputės pakeitimas

156

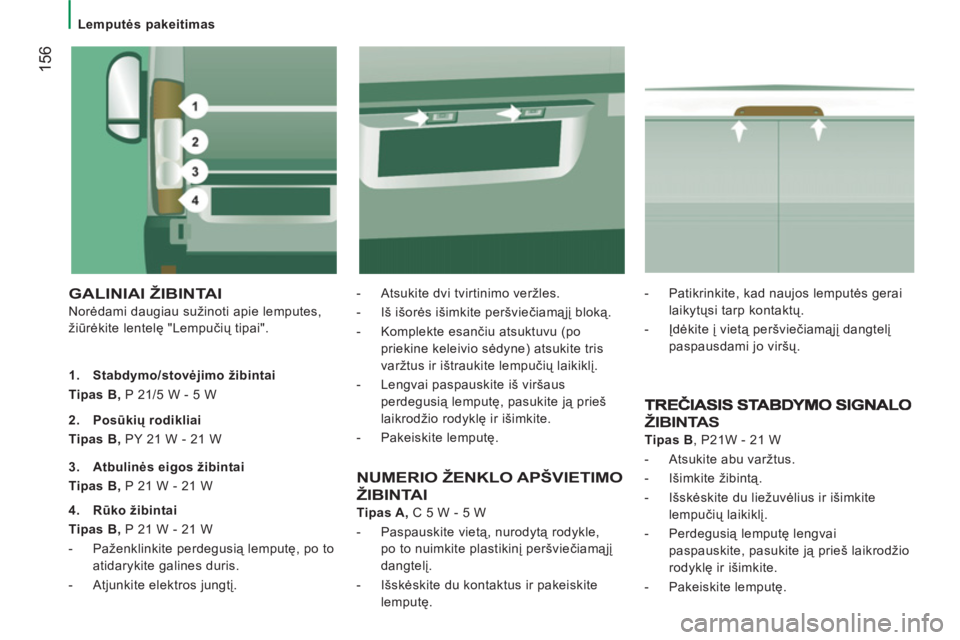

Lemputės pakeitimas


GALINIAI

157
SKUBI PAGALB
A
8

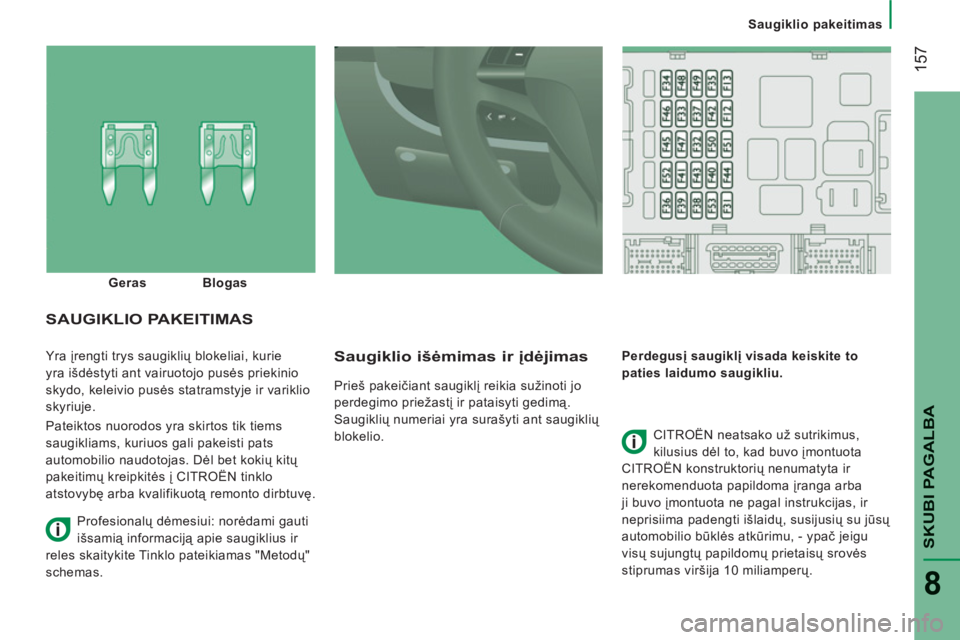

Saugiklio pakeitimas
Yra įrengti trys saugiklių blokeliai, kurie
yra išdėstyti ant vairuotojo pusės priekinio
skydo, keleivio pusės statramstyje ir variklio
skyriuje.
Pateiktos nuorodos yra skirtos tik tiems
saugikliams, kuriuos gali pakeisti pats
automobilio naudotojas. Dėl bet kokių kitų
pakeitimų kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Saugiklio išėmimas ir įdėjimas

Prieš pakeičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir pataisyti gedimą.
Saugiklių numeriai yra surašyti ant saugiklių
blokelio.
Perdegusį saugiklį visada keiskite to
paties laidumo saugikliu.
SAUGIKLIO PAKEITIMAS

CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas, ir
neprisiima padengti išlaidų, susijusių su jūsų
automobilio būklės atkūrimu, - ypač jeigu
visų sujungtų papildomų prietaisų srovės
stiprumas viršija 10 miliamperų.
Geras
Blogas
Profesionalų dėmesiui: norėdami gauti
išsamią informaciją apie saugiklius ir
reles skaitykite Tinklo pateikiamas "Metodų"
schemas.

158


Saugiklio pakeitimas



SAUGIKLIAI ANT VAIRUOTOJO PUSĖS PRIEKINIO SKYDO

- Atsukite varžtelius ir nulenkite blokelį, kad galėtumėte pasiekti saugiklius.


Saugikliai


A (amperai)


Paskirtis



12


7,5
Dešinysis artimųjų šviesų žibintas.


13


7,5
Kairysis artimųjų šviesų žibintas.


31


7,5
Relės maitinimas.


32


10
Salono apšvietimas.


33


15
Galinis 12 V lizdas.


34


-
Nenaudojamas.


35


7,5
Atbulinės eigos žibintai. Vandens susikaupimo dyzeline zondas.


36


15
Centrinio užrakto jungiklis. Akumuliatorius.


37



7,5
Stop signalo kontaktinis jungiklis. Trečiasis stabdymo signalo žibintas. Prietaisų skydelis.


38


10
Relės maitinimas.


39


10
Automagnetola. Diagnostikos lizdas. Signalizacios sirena. Papildomo programuojamojo šildymo jungikliai.
Oro kondicionieriaus jungikliai. Tachografas. Akumuliatorius.


40


15
Galinio stiklo (kairiojo) ir vairuotojo pusės veidrodėlio šildymas.


41


15
Galinio stiklo (dešiniojo) ir keleivio pusės veidrodėlio šildymas.


42


7,5
ABS jutiklis ir procesorius. ASR jutiklis. ESP jutiklis. Stabdymo signalo kontaktinis jungiklis.


43


30
Priekinio stiklo valytuvo varikliukas.


44


20
Cigarečių žiebtuvas. Lizdas, 12 V.


45


7,5
Jungikliai ant durų.


46


-
Nenaudojamas.


47


20
Vairuotojo pusės stiklo kėliklio varikliukas.


48


20
Keleivio pusės stiklo kėliklio varikliukas.


49


7,5
Automagnetola. Valdymo pulto jungikliai. Vairuotojo pusės stiklo kėliklis.


50


7,5
Oro pagalvių ir įtempiklių valdymo blokelis.


51


7,5
Tachografas. Greičio reguliatorius. Oro kondicionieriaus jungikliai.


52


7,5
Pasirinktinės įrangos relės maitinimas.


53


7,5
Prietaisų skydelis. Galinis rūko žibintas.
