2013 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

135
6
PAPILDOMA
ĮRANG
A
Įranga
STOGO BAGA

136

Įranga

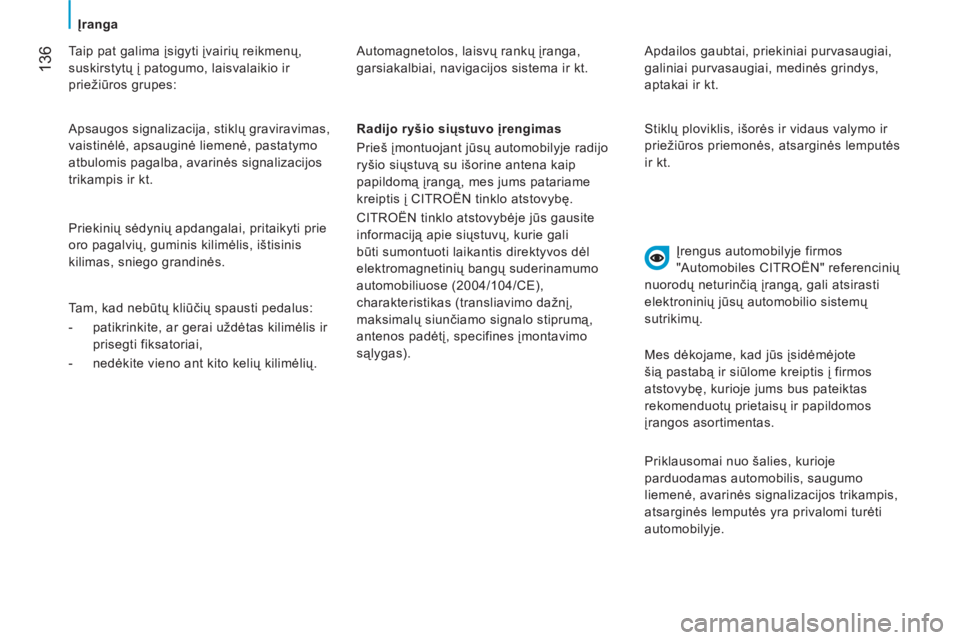

Taip pat galima įsigyti įvairių reikmenų,
suskirstytų į patogumo, laisvalaikio ir
priežiūros grupes: Automagnetolos, laisvų rankų įranga,
garsiakalbiai, navigacijos sistema ir kt.
Įrengus automobilyje firmos
"Automobiles CITROËN" referencinių
nuorodų neturinčią įrangą, gali atsirasti
elektroninių jūsų automobilio sistemų
sutrikimų.
Radijo ryšio siųstuvo įrengimas
Prieš įmontuojant jūsų automobilyje radijo
ryšio siųstuvą su išorine antena kaip
papildomą įrangą, mes jums patariame
kreiptis į CITROËN tinklo atstovybę.
CITROËN tinklo atstovybėje jūs gausite
informaciją apie siųstuv
ų, kurie gali
būti sumontuoti laikantis direktyvos dėl
elektromagnetinių bangų suderinamumo
automobiliuose (2004/104/CE),
charakteristikas (transliavimo dažnį,
maksimalų siunčiamo signalo stiprumą,
antenos padėtį, specifines įmontavimo
sąlygas). Apsaugos signalizacija, stiklų graviravimas,
vaistinėlė, apsauginė liemenė, pastatymo
atbulomis pagalba, avarinės signalizacijos
trikampis ir kt.
Priekinių sėdynių apdangalai, pritaikyti prie
oro pagalvių, guminis kilimėlis, ištisinis
kilimas, sniego grandinės.
Tam, kad nebūtų kliūčių spausti pedalus:


- patikrinkite, ar gerai uždėtas kilimėlis ir
prisegti fiksatoriai,

- nedėkite vieno ant kito kelių kilimėlių. Apdailos gaubtai, priekiniai purvasaugiai,
galiniai purvasaugiai, medinės grindys,
aptakai ir kt.
Stiklų ploviklis, išorės ir vidaus valymo ir
priežiūros priemonės, atsarginės lemputės
ir kt.
Mes dėkojame, kad jūs įsidėmėjote
šią pastabą ir siūlome kreiptis į firmos
atstovybę, kurioje jums bus pateiktas
rekomenduotų prietaisų ir papildomos
įrangos asortimentas.
Priklausomai nuo šalies, kurioje
parduodamas automobilis, saugumo
liemenė, avarinės signalizacijos trikampis,
atsarginės lemputės yra privalomi turėti
automobilyje.

137
7

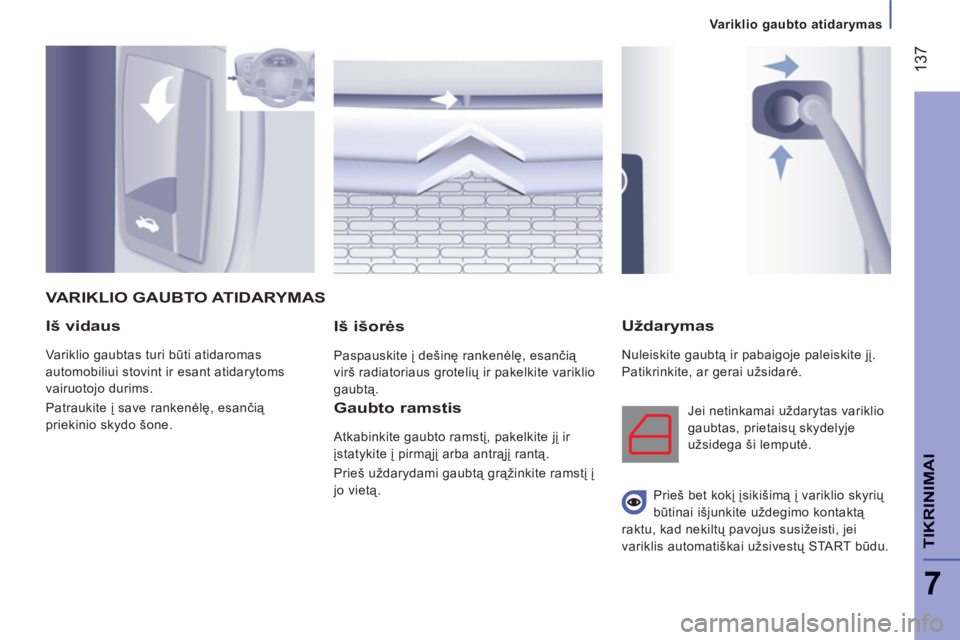

Variklio gaubto atidarymas
TIKRINIMAI
Iš vidaus

Variklio gaubtas turi būti atidaromas
automobiliui stovint ir esant atidarytoms
vairuotojo durims.
Patraukite į save rankenėlę, esančią
priekinio skydo šone.


Iš išorės

Paspauskite į dešinę rankenėlę, esančią
virš radiatoriaus grotelių ir pakelkite variklio
gaubtą.
Uždarymas

Nuleiskite gaubtą ir pabaigoje paleiskite jį.
Patikrinkite, ar gerai užsidarė.
VARIKLIO GAUBTO ATIDARYMAS


Gaubto ramstis

Atkabinkite gaubto ramstį, pakelkite jį ir
įstatykite į pirmąjį arba antrąjį rantą.
Prieš uždarydami gaubtą grąžinkite ramstį į
jo vietą. Jei netinkamai uždarytas variklio
gaubtas, prietaisų skydelyje
užsidega ši lemputė.





Prieš bet kokį įsikišimą į variklio skyrių
būtinai išjunkite uždegimo kontaktą
raktu, kad nekiltų pavojus susižeisti, jei
variklis automatiškai užsivestų START būdu.

138

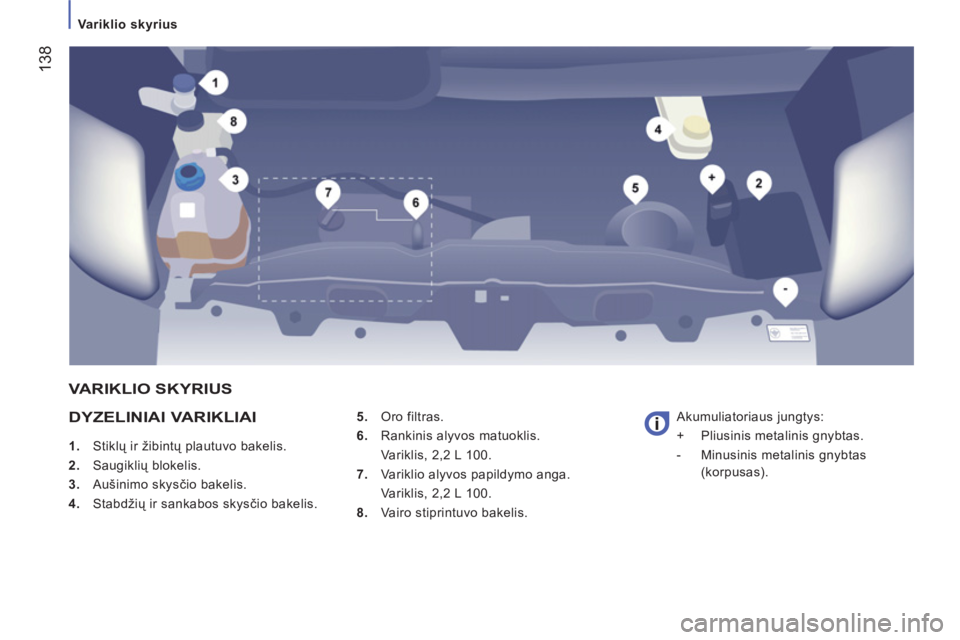

Variklio skyrius
DYZELINIAI VARIKLIAI



1.
Stiklų ir žibintų plautuvo bakelis.

2.
Saugiklių blokelis.

3.
Aušinimo skysčio bakelis.

4.
Stabdžių ir sankabos skysčio bakelis.
5.
Oro filtras.

6.
Rankinis alyvos matuoklis.
Variklis, 2,2 L 100.

7.
Variklio alyvos papildymo anga.
Variklis, 2,2 L 100.

8.
Vairo stiprintuvo bakelis. Akumuliatoriaus jungtys:
+ Pliusinis metalinis gnybtas.
- Minusinis metalinis gnybtas
(korpusas).
VARIKLIO SKYRIUS

139
7
TIKRINIMAI
Lygiai

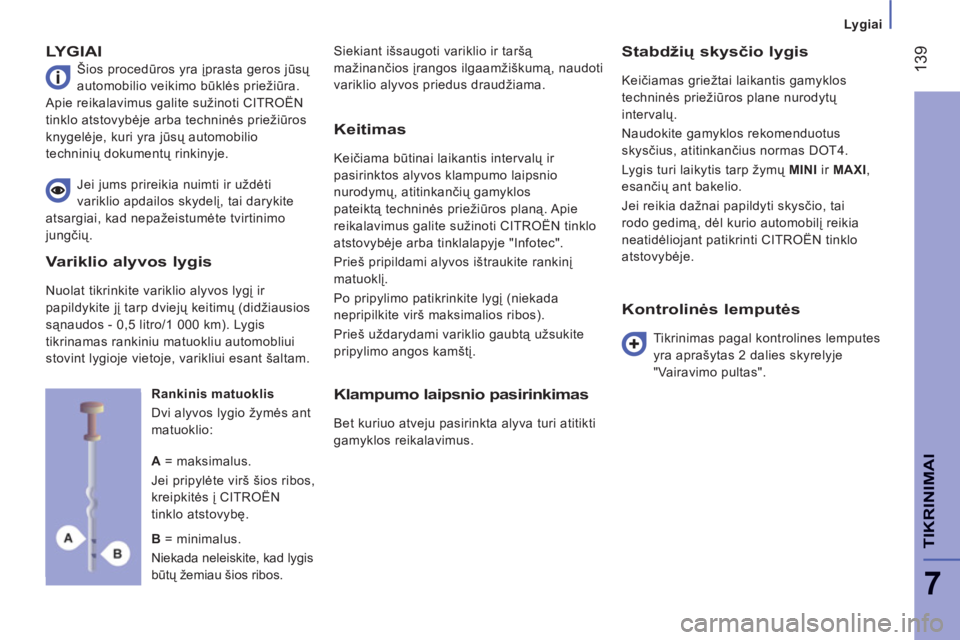

LYGIAI
Šios procedūros yra įprasta geros jūsų
automobilio veikimo būklės priežiūra.
Apie reikalavimus galite sužinoti CITROËN
tinklo atstovybėje arba techninės priežiūros
knygelėje, kuri yra jūsų automobilio
techninių dokumentų rinkinyje. Siekiant išsaugoti variklio ir taršą
mažinančios įrangos ilgaamžiškumą, naudoti
variklio alyvos priedus draudžiama.

Stabdžių skysčio lygis

Keičiamas griežtai laikantis gamyklos
techninės priežiūros plane nurodytų
intervalų.
Naudokite gamyklos rekomenduotus
skysčius, atitinkančius normas DOT4.
Lygis turi laikytis tarp žymų MINI
ir MAXI
,
esančių ant bakelio.
Jei reikia dažnai papildyti skysčio, tai
rodo gedimą, dėl kurio automobilį reikia
neatidėliojant patikrinti CITROËN tinklo
atstovybėje. Jei jums prireikia nuimti ir uždėti
variklio apdailos skydelį, tai darykite
atsargiai, kad nepažeistumėte tvirtinimo
jungčių.

Rankinis matuoklis
Dvi alyvos lygio žymės ant
matuoklio:

Keitimas

Keičiama būtinai laikantis intervalų ir
pasirinktos alyvos klampumo laipsnio
nurodymų, atitinkančių gamyklos
pateiktą techninės priežiūros planą. Apie
reikalavimus galite sužinoti CITROËN tinklo
atstovybėje arba tinklalapyje "Infotec".
Prieš pripildami alyvos ištraukite rankinį
matuoklį.
Po pripylimo patikrinkite lygį (niekada
nepripilkite virš maksimalios ribos).
Prieš uždarydami variklio gaubtą užsukite
pripylimo angos kamštį.

Klampumo laipsnio pasirinkimas

Bet kuriuo atveju pasirinkta alyva turi atitikti
gamyklos reikalavimus.
Kontrolinės lemputės


Tikrinimas pagal kontrolines lemputes
yra aprašytas 2 dalies skyrelyje
"Vairavimo pultas".

A
= maksimalus.
Jei pripylėte virš šios ribos,
kreipkitės į CITROËN
tinklo atstovybę.

B
= minimalus.
Niekada neleiskite, kad lygis
būtų žemiau šios ribos.
Variklio alyvos lygis

Nuolat tikrinkite variklio alyvos lygį ir
papildykite jį tarp dviejų keitimų (didžiausios
sąnaudos - 0,5 litro/1 000 km). Lygis
tikrinamas rankiniu matuokliu automobliui
stovint lygioje vietoje, varikliui esant šaltam.

14
0


Lygiai

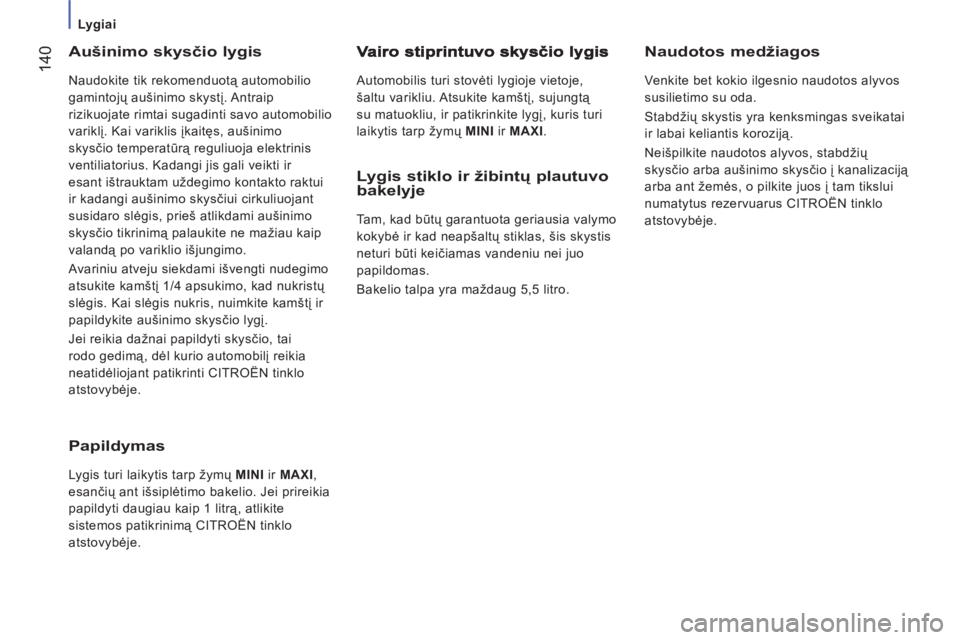

Aušinimo skysčio lygis

Naudokite tik rekomenduotą automobilio
gamintojų aušinimo skystį. Antraip
rizikuojate rimtai sugadinti savo automobilio
variklį. Kai variklis įkaitęs, aušinimo
skysčio temperatūrą reguliuoja elektrinis
ventiliatorius. Kadangi jis gali veikti ir
esant ištrauktam uždegimo kontakto raktui
ir kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo
skysčio tikrinimą palaukite ne mažiau kaip
valandą po variklio išjungimo.
Avariniu atveju siekdami išvengti nudegimo
atsukite kamštį 1/4 apsukimo, kad nukristų
slėgis. Kai slėgis nukris, nuimkite kamštį ir
papildykite aušinimo skysčio lygį.
Jei reikia dažnai papildyti skysčio, tai
rodo gedimą, dėl kurio automobilį reikia
neatidėliojant patikrinti CITROËN tinklo
atstovybėje.
Automobilis turi stovėti lygioje vietoje,
šaltu varikliu. Atsukite kamštį, sujungtą
su matuokliu, ir patikrinkite lygį, kuris turi
laikytis tarp žymų MINI
ir MAXI
.


Naudotos medžiagos

Venkite bet kokio ilgesnio naudotos alyvos
susilietimo su oda.
Stabdžių skystis yra kenksmingas sveikatai
ir labai keliantis koroziją.
Neišpilkite naudotos alyvos, stabdžių
skysčio arba aušinimo skysčio į kanalizaciją
arba ant žemės, o pilkite juos į tam tikslui
numatytus rezervuarus CITROËN tinklo
atstovybėje.


Papildymas

Lygis turi laikytis tarp žymų MINI
ir MAXI
,
esančių ant išsiplėtimo bakelio. Jei prireikia
papildyti daugiau kaip 1 litrą, atlikite
sistemos patikrinimą CITROËN tinklo
atstovybėje.
Lygis stiklo ir žibintų plautuvobakelyje

Tam, kad būtų garantuota geriausia valymo
kokybė ir kad neapšaltų stiklas, šis skystis
neturi būti keičiamas vandeniu nei juo
papildomas.
Bakelio talpa yra maždaug 5,5 litro.

14
1
7
TIKRINIMAI
Tikrinimai
TIKRINIMAI Variklio oro filtras ir salono oro filtras

Užsiteršęs salono oro filtras gali sumažinti
oro kondicionavimo sistemos galias ir kelti
nemalonius kvapus. Norėdami sužinoti apie
šių elementų keitimo periodiškumą skaitykite
techninės priežiūros knygelėje.
Priklausomai nuo aplinkos sąlygų (dulkina
atmosfera ir pan.) ir automobilio naudojimo
sąlygų (mieste ir pan.), prireikus keiskite
šiuos elementus du kartus dažniau. Žr.
7 dalies skyrelį "Variklio skyrius".
Rankinė pavarų dėžė

Atlikite alyvos lygio patikrinimą pagal
gamyklos nurodytą priežiūros planą.
Norėdami patikrinti lygį pagrindiniuose
bakeliuose ir patikrinti kitus reikiamus
dalykus laikykitės gamyklos nustatyto
plano, išdėstyto jūsų automobilio techninės
priežiūros knygelėje.
Naudokite tik CITROËN rekomenduotus
produktus arba tuos, kurių kokybė ir
charakteristikos yra atitinkamos.
Tam, kad geriau veiktų tokios svarbios
jūsų automobilio sistemos kaip stabdymo
sistema, CITROËN atrinko ir siūlo
specifinius produktus.
Tam, kad nebūtų pažeista elektros įranga,
kategoriškai draudžiama plauti variklio skyrių
aukštu slėgiu.
Stovėjimo stabdys

Jei stovėjimo stabdžio eiga per didelė
arba pastebimas stabdymo efektyvumo
susilpnėjimas, reikia pareguliuoti stovėjimo
stabdį netgi tarp dviejų techninių priežiūrų.
Atlikite šios sistemos patikrinimą CITROËN
tinklo atstovybėje. Vandens pašalinimas išdyzelino filtro

Jei užsidega ši lemputė, išvalykite
fi ltrą, be to, valykite jį reguliariai,
kaskart keisdami variklio alyvą.
Norėdami išleisti vandenį atsukite
išleidimo varžtą arba vandens nustatymo
zondą, esantį fi ltro apačioje. Laikykite
atsukę, kol ištekės vanduo. Po to įsukite
išleidimo varžtą arba zondą.
HDi varikliai yra sukurti pagal naujausią
technologiją. Bet koks įsikišimas reikalauja
ypatingos kvalifi kacijos, kurią jums gali
garantuoti CITROËN tinklo atstovybė.
Akumuliatorius

Artinantis žiemai atlikite savo automobilio
akumuliatoriaus patikrinimą CITROËN tinklo
atstovybėje.


Stabdžių trinkelės

Stabdžių trinkelių dėvėjimasis priklauso
nuo važinėjimo būdo, ypač kai važinėjama
mieste, trumpais atstumais. Gali būti
reikalinga patikrinti stabdžių būklę netgi tarp
periodinių techninių priežiūrų.
Jei nėra nutekėjimų stabdžių sistemoje,
stabdžių skysčio lygio kritimas rodo, kad
susidėvėjo stabdžių trinkelės.


Stabdžių diskų/būgnų
susidėvėjimo būklė

Dėl bet kokios informacijos, susijusios su
stabdžių diskų ir/arba būgnų susidėvėjimu,
kreipkitės į CITROËN tinklo atstovybę.
Alyvos filtras

Periodiškai keiskite fi ltravimo elementą,
laikydamiesi techninės priežiūros plano nurodymų.





Kai automobilis turi "Stop & Start"
(sustabdymo ir užvedimo) sistemą, ši
etiketė rodo, kad naudojamas 12 V švininis
akumuliatorius yra specifinės technologijos
ir parametrų, tad prireikus pakeisti ar atjungti
jį reikia kreiptis išimtinai į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.

142


Tikrinimai

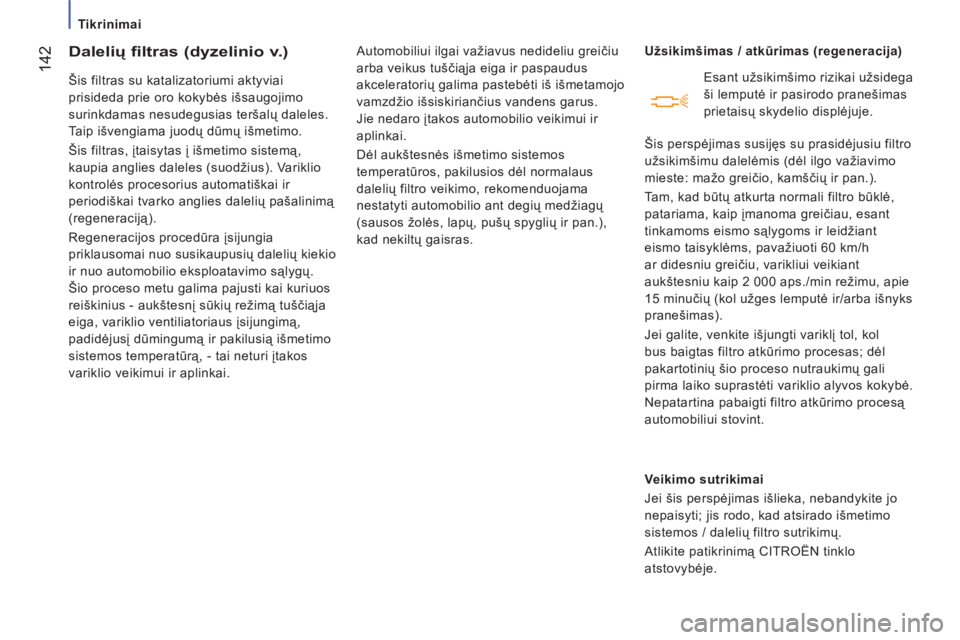

Dalelių filtras (dyzelinio v.)

Šis filtras su katalizatoriumi aktyviai
prisideda prie oro kokybės išsaugojimo
surinkdamas nesudegusias teršalų daleles.
Taip išvengiama juodų dūmų išmetimo.
Šis filtras, įtaisytas į išmetimo sistemą,
kaupia anglies daleles (suodžius). Variklio
kontrolės procesorius automatiškai ir
periodiškai tvarko anglies dalelių pašalinimą
(regeneraciją).
Regeneracijos procedūra įsijungia
priklausomai nuo susikaupusių dalelių kiekio
ir nuo automobilio eksploatavimo sąlygų.
Šio proceso metu galima pajusti kai kuriuos
reiškinius - aukštesnį sūkių režimą tuščiąja
eiga, variklio ventiliatoriaus įsijungimą,
padidėjusį dūmingumą ir pakilusią išmetimo
sistemos temperatūrą, - tai neturi įtakos
variklio veikimui ir aplinkai. Automobiliui ilgai važiavus nedideliu greičiu
arba veikus tuščiąja eiga ir paspaudus
akceleratorių galima pastebėti iš išmetamojo
vamzdžio išsiskirian
čius vandens garus.
Jie nedaro įtakos automobilio veikimui ir
aplinkai.
Dėl aukštesnės išmetimo sistemos
temperatūros, pakilusios dėl normalaus
dalelių filtro veikimo, rekomenduojama
nestatyti automobilio ant degių medžiagų
(sausos žolės, lapų, pušų spyglių ir pan.),
kad nekiltų gaisras.
Užsikimšimas / atkūrimas (regeneracija)

Veikimo sutrikimai
Jei šis perspėjimas išlieka, nebandykite jo
nepaisyti; jis rodo, kad atsirado išmetimo
sistemos / dalelių filtro sutrikimų.
Atlikite patikrinimą CITROËN tinklo
atstovybėje.
Esant užsikimšimo rizikai užsidega
ši lemputė ir pasirodo pranešimas
prietaisų skydelio displėjuje.
Šis perspėjimas susijęs su prasidėjusiu filtro
užsikimšimu dalelėmis (dėl ilgo važiavimo
mieste: mažo greičio, kamščių ir pan.).
Tam, kad būtų atkurta normali filtro būklė,
patariama, kaip
įmanoma greičiau, esant
tinkamoms eismo sąlygoms ir leidžiant
eismo taisyklėms, pavažiuoti 60 km/h
ar didesniu greičiu, varikliui veikiant
aukštesniu kaip 2 000 aps./min režimu, apie
15 minučių (kol užges lemputė ir/arba išnyks
pranešimas).
Jei galite, venkite išjungti variklį tol, kol
bus baigtas filtro atkūrimo procesas; dėl
pakartotinių šio proceso nutraukimų gali
pirma laiko suprastėti variklio alyvos kokybė.
Nepatartina pabaigti filtro atkūrimo procesą
automobiliui stovint.
