2013 CITROEN DS5 HYBRID InstruktionsbÖcker (in Swedish)

215
Praktisk information

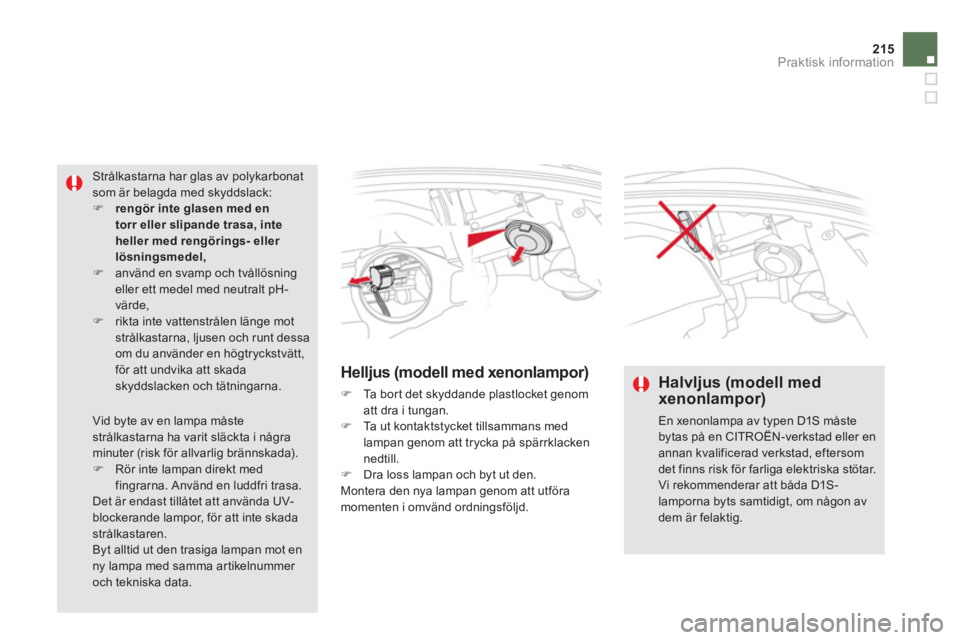

Helljus (modell med xenonlampor)
) Ta bor t det skyddande plastlocket genom
att dra i tungan.) Ta u t k o n t a k t s tycket tillsammans medlampan genom att trycka på spärrklacken
nedtill.) Dra loss lampan och byt ut den.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.



Strålkastarna har glas av polykarbonat som är belagda med skyddslack:)
rengör inte glasen med en torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)
använd en svamp och tvållösningeller ett medel med neutralt pH-värde,)
rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skada skyddslacken och tätningarna.Halvljus (modell med xenonlampor)

En xenonlampa av typen D1S måste bytas på en CITROËN-verkstad eller enannan kvalificerad verkstad, eftersomdet finns risk för farliga elektriska stötar.
Vi rekommenderar att båda D1S-lamporna byts samtidigt, om någon av dem är felaktig.

Vid byte av en lampa måste
strålkastarna ha varit släckta i någraminuter (risk för allvarlig brännskada).)Rör inte lampan direkt med fingrarna. Använd en luddfri trasa. Det är endast tillåtet att använda UV-blockerande lampor, för att inte skadastrålkastaren. Byt alltid ut den trasiga lampan mot enny lampa med samma ar tikelnummer och tekniska data.

Halvljus
(modell med halogenlampor)
)
Ta bor t det skyddande plastlocket genom
att dra i tungan.
Helljus
(modell med halogenlampor)
)Ta bor t det skyddande plastlocket genom att dra i tungan. )Ta ut kontaktstycket tillsammans med lampan genom att trycka på spärrklacken nedtill. )Dra ut lampan för att byta ut den.
Montera den nya lampan genom att utföramomenten i omvänd ordningsföljd.
)Tryck på kontaktstyckets ovansida och
tippa enheten nedåt.
)Ta ut kontaktstycket tillsammans med lampan)Dra i lampan för att byta ut den.
Montera den nya lampan genom att utföramomenten i omvänd ordningsföljd, men för in
lampans underdel först.

217Praktisk information
Varselljus / positionsljus

Kontakta din CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av LED-lampor och varselljus.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Blinkersljus
Om blinkersindikeringslampan blinkar snabbare än normalt (höger eller vänster) tyder det på att blinkerslampan på motsvarande sida är trasig.
Blinkerslampan sitter under
framljuset. ) Vrid lamphållaren ett kvarts varv och taloss den. )
Byt den felaktiga lampan. Montera tillbaka lampan
genom att utföra
momenten i omvänd ordningsföljd.
Kontakta en CITROËN-verkstad eller en annan
kvali
ficerad verkstad när du behöver köpa
denna lampa.

Dimstrålkastare
)Ta bort vindavvisaren under karossen.)Koppla ur kontaktstycket från lampan.
)Vrid lampan ett kvarts var v och byt ut den.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan du
också kontakta en CITROËN-verkstad eller enannan kvalificerad verkstad.
Inbyggda sidoblinkers
Vänd dig till en CITROËN-verkstad eller enannan kvalificerad verkstad när du behöver
skaffa dessa lampor.
Yttre sidobelysningar
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad då lysdioden behöver bytas ut.

219Praktisk information
1.Positionsljus(lysdioder - LED).2.Blinkersljus (PY21W gula).3.Backljus (P21W).4. Bromsljus (P21W).5.Dimljus (P21W).
Bakljus
Blinkersljus och bromsljus (på skärmarna)
) Öppna bakluckan och ta bort locket.)
Koppla ur lyktans anslutning. )
Skruva loss lyktans båda fästmuttrar.
)
Ta f ö r s i k t igt ut lyktan från utsidan.Fästclipsen snäpps loss automatiskt. )
Vrid lamphållaren en kvar ts var v och byt
lampan
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.


Byte av lysdioder

Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad för byteav dessa lysdioder.

Backljus (baklucka)
)Öppna bakluckan.)Snäpp loss lyktans skydd.)Ta bort locket och skruva upp lyktansfästmutter.
) Ta f ö r s i k t igt ut lyktan från utsidan.Fästclipset snäpps loss automatiskt. )
Vrid lampan ett kvarts varv och byt ut den.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.

Dimljus

Du kommer åt lampan genom att föra in handen
under stötfångaren.)Vrid lamphållaren ett kvar ts var v och ta ut den. )Byt lampan.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan du också kontakta en CITROËN-verkstad eller enannan kvalificerad verkstad.

221Praktisk information
Nummerplåtsbelysning
) För in en liten skruvmejsel i spåret på det
transparenta locket.
) Tryck den utåt för att få loss det. )
Ta bort det genomskinliga locket.)
Ta loss lampan och byt ut den.


Tredje bromsljuset (lysdioder)

Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad.

Byte av säkring Så här byter du en säkring för att åtgärda ett fel i motsvarande funktion.
Tå n
gen finns i handskfacket.
Gör så här:
)dra ut locket helt,)ta ut tången.

Verktygen och deras placering

Innan du byter ut en säkring måste du ta reda
på orsaken till problemet och åtgärda den. ) Identifiera den defekta säkringen.


Byte av säkring
Hel säkringTrasig säkring
)
Använd specialtången för att dra ut säkringen.)
Byt alltid ut en defekt säkring mot en säkring med samma styrka.)
Kontrollera överensstämmelsen mellan
numret som har graverats i hållaren,styrkan som graverats på den övre sidanoch nedanstående tabeller.


CITROËN är inte ansvarigt för och ersätter inte reparationskostnader på grund av funktionsstörningar somorsakats av montering och användningav elektrisk utrustning som inte levererats eller godkänts av CITROËN och som inte monterats enligt dennesföreskrifter - speciellt om alla anslutnatillbehör tillsammans drar mer än 10 mA.


Installation av elektriska tillbehör

Elsystemet i din bil är konstruerat för att fungera störningsfritt med elutrustning av standardtyp.
Ta kontakt med en CITROËN-verkstadeller en annan kvalificerad verkstad innan du monterar ytterligare elektriskatillbehör.
