2013 CITROEN DS5 HYBRID InstruksjonsbØker (in Norwegian)

Praktiske opplysninger

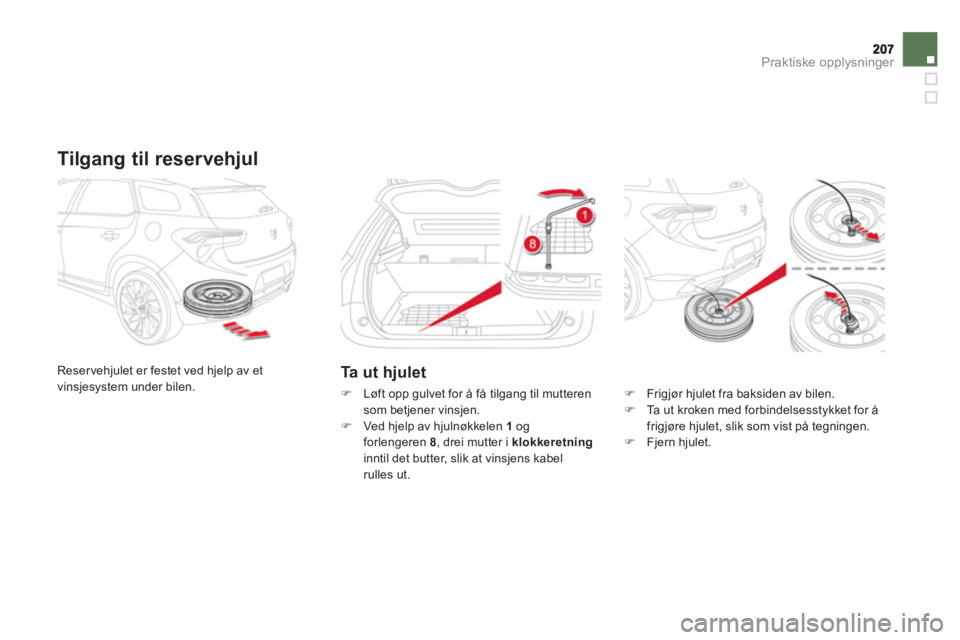

Tilgang til reservehjul

Reservehjulet er festet ved hjelp av et
vinsjesystem under bilen. Ta ut hjulet
) Løft opp gulvet for å få tilgang til mutterensom betjener vinsjen.)
Ved hjelp av hjulnøkkelen 1 og
forlengeren 8, drei mutter i klokkeretninginntil det butter, slik at vinsjens kabel rulles ut.
)
Frigjør hjulet fra baksiden av bilen.)
Ta ut kroken med forbindelsesstykket for å
frigjøre hjulet, slik som vist på tegningen.) Fjern hjulet.

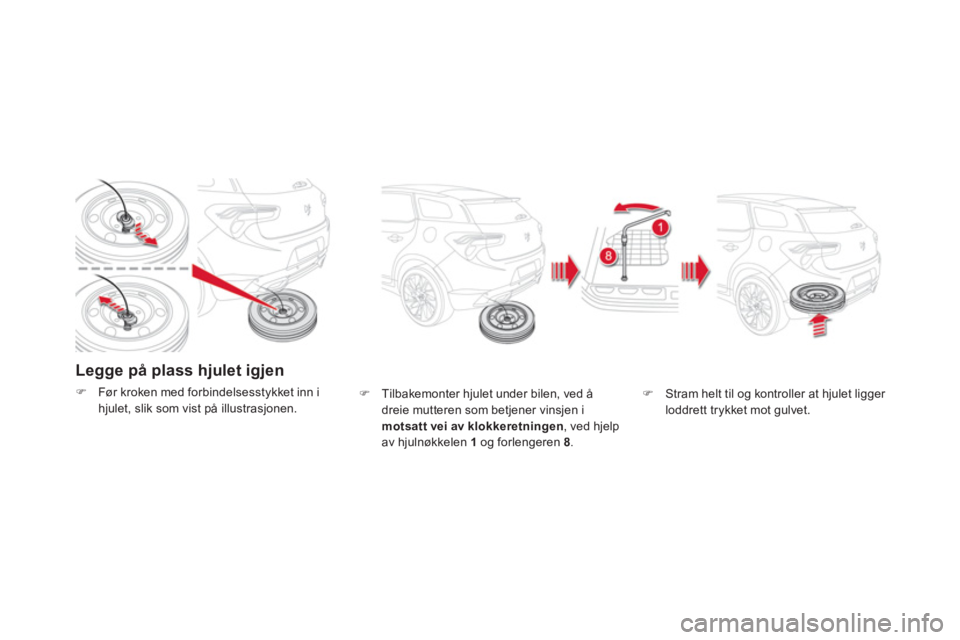

Legge på plass hjulet igjen
)Før kroken med forbindelsesstykket inn i hjulet, slik som vist på illustrasjonen.) Tilbakemonter hjulet under bilen, ved ådreie mutteren som betjener vinsjen imotsatt vei av klokkeretningen, ved hjelp
av hjulnøkkelen 1og forlengeren 8.
)Stram helt til og kontroller at hjulet ligger loddrett trykket mot gulvet.

209Praktiske opplysninger

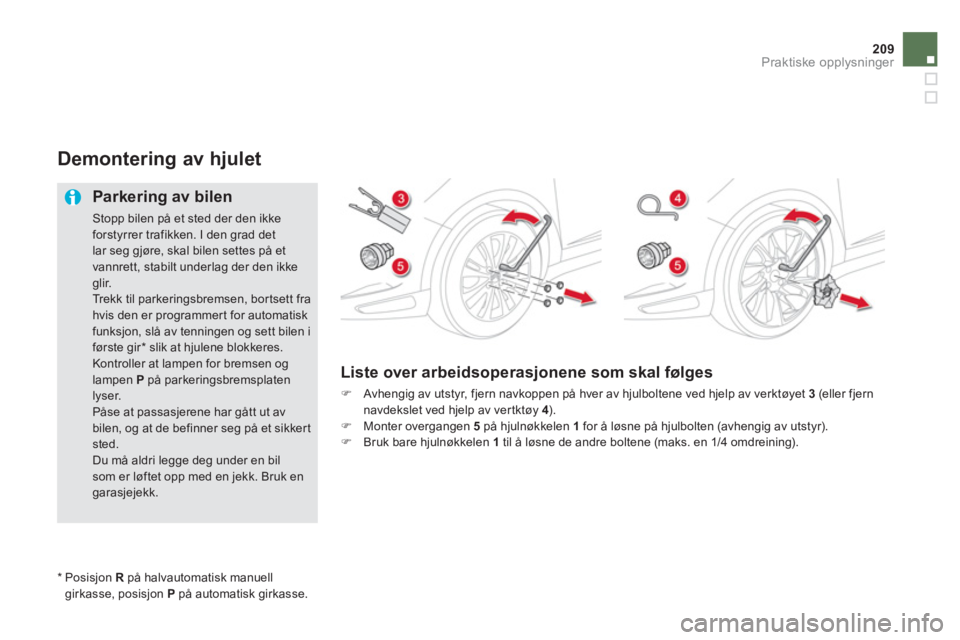

Demontering av hjulet

Parkering av bilen

Stopp bilen på et sted der den ikke forstyrrer trafikken. I den grad detlar seg gjøre, skal bilen settes på etvannrett, stabilt underlag der den ikke glir.
Trekk til parkeringsbremsen, bor tsett fra hvis den er programmert for automatiskfunksjon, slå av tenningen og sett bilen i første gir *
slik at hjulene blokkeres.
Kontroller at lampen for bremsen oglampen P
på parkeringsbremsplatenlyser.
Påse at passasjerene har gått ut avbilen, og at de befinner seg på et sikkert
sted.
Du må aldri legge deg under en bil som er løftet opp med en jekk. Bruk en garasjejekk.
)
Avhengig av utstyr, fjern navkoppen på hver av hjulboltene ved hjelp av verktøyet 3(eller fjern
navdekslet ved hjelp av ver tktøy 4).) Monter overgangen 5på hjulnøkkelen 1
for å løsne på hjulbolten (avhengig av utstyr). )
Bruk bare hjulnøkkelen 1
til å løsne de andre boltene (maks. en 1/4 omdreining).

*
Posis
jon R
på halvautomatisk manuellgirkasse, posisjon Ppå automatisk girkasse.

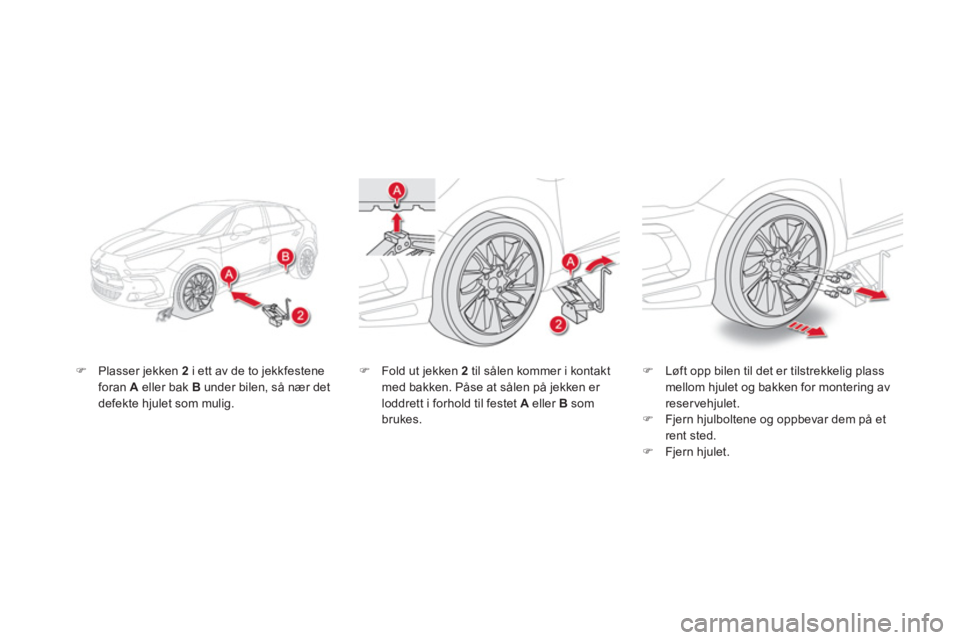

Liste over arbeidsoperasjonene som skal følges

)Plasser jekken 2 i ett av de to jekkfesteneforan A
eller bak Bunder bilen, så nær det
defekte hjulet som mulig.
)Løft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for montering av reservehjulet.)Fjern hjulboltene og oppbevar dem på et rent sted. )Fjern hjulet.
) Fold ut jekken 2
til sålen kommer i kontakt
med bakken. Påse at sålen på jekken er loddrett i forhold til festet A eller B
som brukes.

211Praktiske opplysninger

Montering av hjulet
Feste av reservehjul avtypen "nødhjelpshjul"
Dersom bilen er utstyr t med aluminiumsfelger, er det, når hjulboltene strammes til vedtilbakemontering, normalt å konstatereat mellomleggsskivene ikke kommer i kontakt med nødhjelpshjulet. Hjuletholdes på plass ved konisk trykk av hver hjulbolt.
Etter skifte av hjul
For riktig oppbevaring av hjulet ibagasjerommet (ikke på plassen tilnødhjelpshjulet), fjern først det midtredekslet. Ved bruk av reser vehjul av typen "nødhjelpshjul" må du ikke kjøre i over 80 km/t. Få tilstrammingen av boltene og dekktrykket på reservehjulet kontrollert hos CITROËN-forhandlernett eller hos
et kvalifisert verksted. Få det defekte hjulet reparert ogtilbakemonter det på bilen så snar t sommulig.


Liste over arbeidsoperasjonene
som skal følges
) Plasser hjulet på navet.)
Stram til boltene for hånd. )
Foreta en første tiltrekking av den låsbarehjulbolten ved hjelp av hjulnøkkelen 1utstyrt med overgangen 5.)
Foreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1utenovergangen.

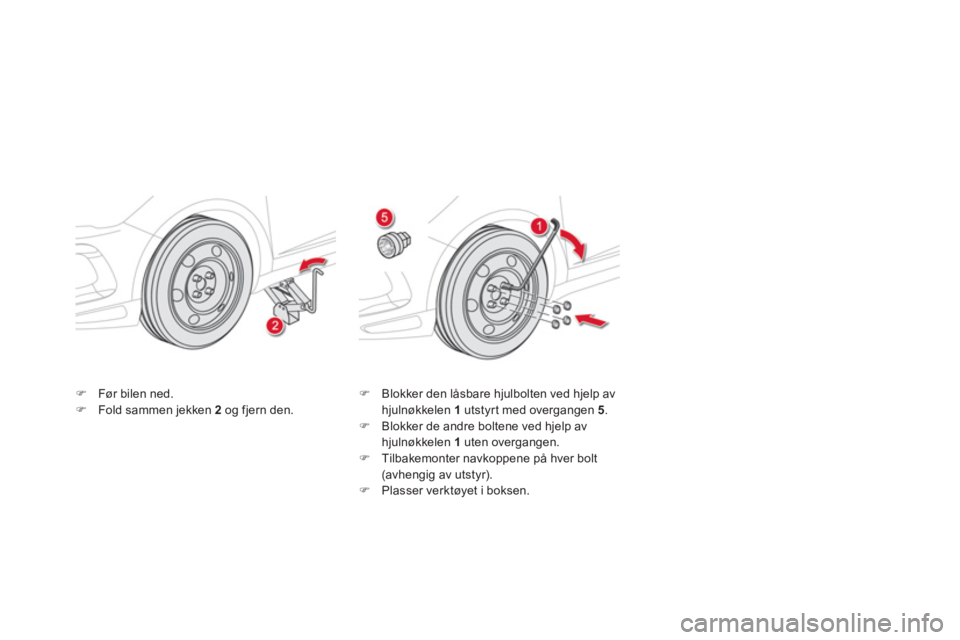

)Før bilen ned. )Fold sammen jekken 2og fjern den. ) Blokker den låsbare hjulbolten ved hjelp avhjulnøkkelen 1
utstyrt med overgangen 5.)
Blokker de andre boltene ved hjelp av hjulnøkkelen 1
uten overgangen.)
Tilbakemonter navkoppene på hver bolt (avhengig av utstyr). )
Plasser verktøyet i boksen.

213Praktiske opplysninger

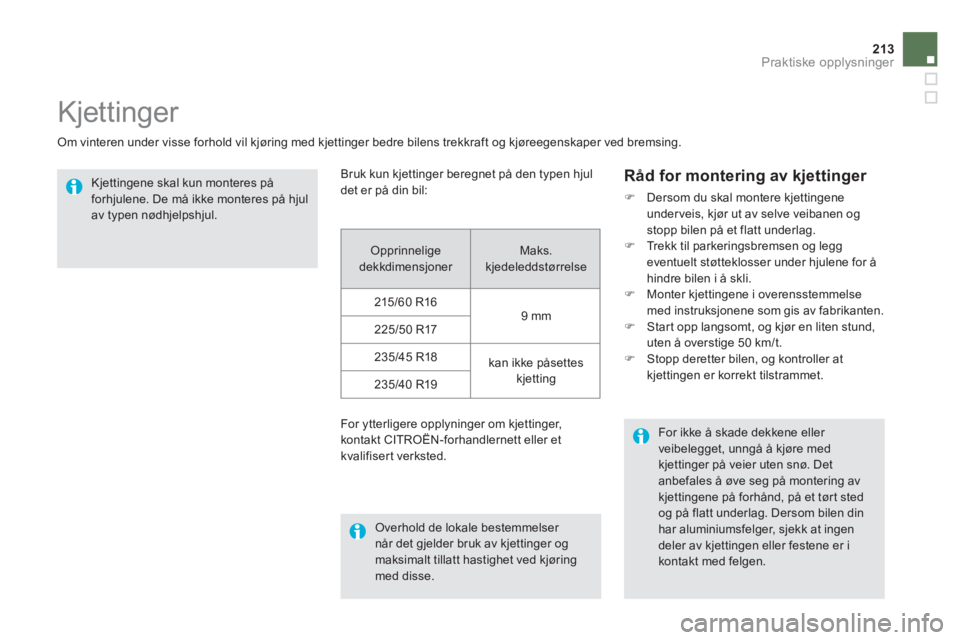

Kjettinger

Om vinteren under visse forhold vil kjøring med kjettinger bedre bilens trekkraft og kjøreegenskaper ved bremsing.


Kjettingene skal kun monteres påforhjulene. De må ikke monteres på hjul av typen nødhjelpshjul.
Overhold de lokale bestemmelser når det gjelder bruk av kjettinger og maksimalt tillatt hastighet ved kjøringmed disse.


For ikke å skade dekkene eller veibelegget, unngå å kjøre medkjettinger på veier uten snø. Det anbefales å øve seg på montering avkjettingene på forhånd, på et tørt stedog på flatt underlag. Dersom bilen dinhar aluminiumsfelger, sjekk at ingen deler av kjettingen eller festene er i kontakt med felgen.


Råd for montering av kjettinger
)
Dersom du skal montere kjettingene
underveis, kjør ut av selve veibanen og stopp bilen på et flatt underlag. ) Trekk til parkeringsbremsen og legg eventuelt støtteklosser under hjulene for å hindre bilen i å skli. )
Monter kjettingene i overensstemmelsemed instruksjonene som gis av fabrikanten. )
Star t opp langsomt, og kjør en liten stund,
uten å overstige 50 km/t.
) Stopp deretter bilen, og kontroller at
kjettingen er korrekt tilstrammet.
Bruk kun k
jettinger beregnet på den typen hjul
det er på din bil:
Opprinnelige dekkdimensjoner Maks. kjedeleddstørrelse
215/60 R16
9 mm
22
5/50 R17
2
35/45 R18
kan ikke påsettes
kjetting235/40 R19
For
ytterligere opplyninger om kjettinger, kontakt CITROËN-forhandlernett eller etkvalifisert verksted.

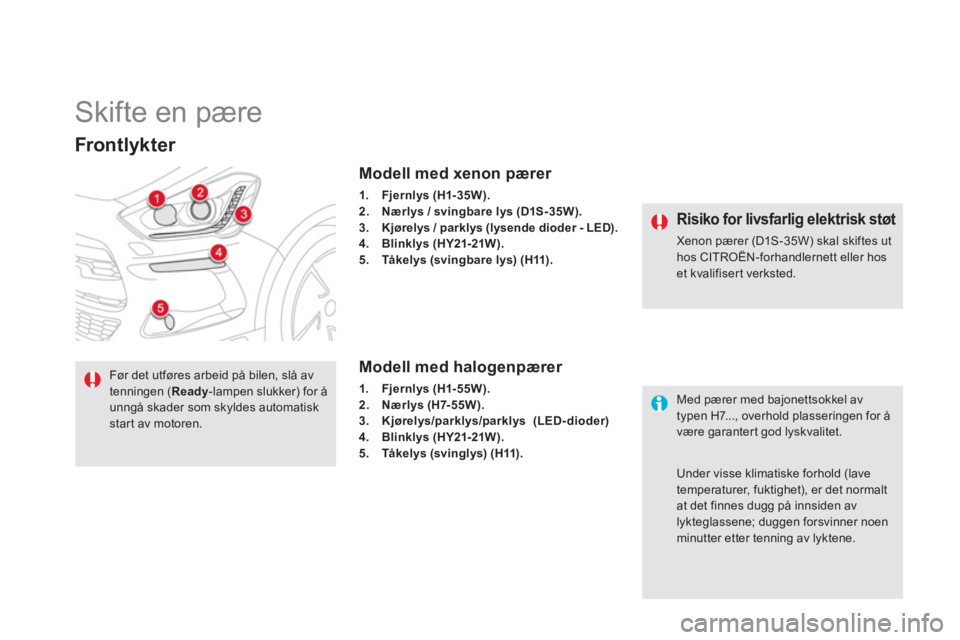

Skifte en pære
Frontlykter






















Modell med xenon pærer
1.Fjernlys (H1- 35W).2.Nærlys / svingbare lys (D1S-35W).3.Kjørelys / parklys (lysende dioder - LED).4.Blinklys (HY21-21W).5.Tåkelys (svingbare lys) (H11).
Modell med halogenpærer
1.Fjernlys (H1- 55W).2.
Nærlys (H7-55W).3.Kjørelys/parklys/parklys(LED-dioder)
4.Blinklys (HY21-21W).5.Tåkelys (svinglys) (H11).
Med pærer med bajonettsokkel avtypen H7..., overhold plasseringen for å være garantert god lyskvalitet.

Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt at det finnes dugg på innsiden avlykteglassene; duggen forsvinner noen minutter etter tenning av lyktene.


Risiko for livsfarlig elektrisk støt

Xenon pærer (D1S-35W) skal skiftes ut hos CITROËN-forhandlernett eller hos et kvalifisert verksted.



Før det utføres arbeid på bilen, slå avtenningen (Ready-lampen slukker) for å unngå skader som skyldes automatiskstart av motoren.
