2013 CITROEN DS5 HYBRID InstruksjonsbØker (in Norwegian)

Dette settet finner du i esken under bagasjeromsgulvet.
Dette settet er et komplett system som
består av en kompressor o
g en patron medet tetningsprodukt, slik at du kan foreta en midlertidigreparasjon
av dekket for å kunne
kjøre til nærmeste verksted.
Det er beregnet på reparasjon av de aller fleste
t
yper punkteringer som inntreffer på dekkets slitebane eller vulv.

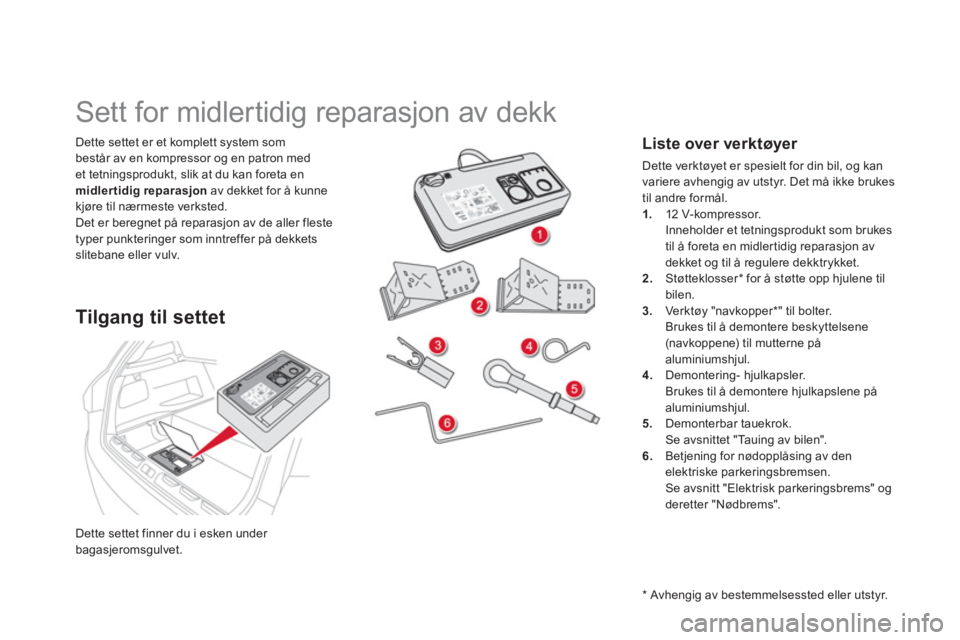

Sett for midlertidig reparasjon av dekk
Tilgang til settet







Liste over verktøyer

Dette verktøyet er spesielt for din bil, og kan
variere avhengig av utstyr. Det må ikke brukes
til andre formål.1. 12 V-kompressor.

Inneholder et tetningsprodukt som brukes
til å foreta en midler tidig reparasjon av
dekket og til å regulere dekktrykket. 2.Støtteklosser * for å støtte opp hjulene tilbilen.3.Ver k tøy "navkopper * " til bolter.
Brukes til å demontere beskyttelsene(navkoppene) til mutterne påaluminiumshjul. 4. Demontering- hjulkapsler.
Brukes til å demontere hjulkapslene påaluminiumshjul.
5. Demonterbar tauekrok.
Se avsnittet "Tauing av bilen".
6.Betjening for nødopplåsing av denelektriske parkeringsbremsen.
Se avsnitt "Elektrisk parkeringsbrems" og
deretter "Nødbrems".



*
Avhen
gig av bestemmelsessted eller utstyr.

201Praktiske opplysninger
A. Velger med posisjon "Reparasjon" eller "Oppumping".
B. Bryter med posisjon På "I"/ Av "O" . C.
Knapp for utslipp av luft.D.
Trykkmåler (i bar eller p.s.i.).E.
Oppbevaringsrom som inneholder:


- en kabel med adapter til 12 V-kontakt,

- diverse munnst
ykker for oppumping av
tilbehør, slik som baller, sykkeldekk, osv.

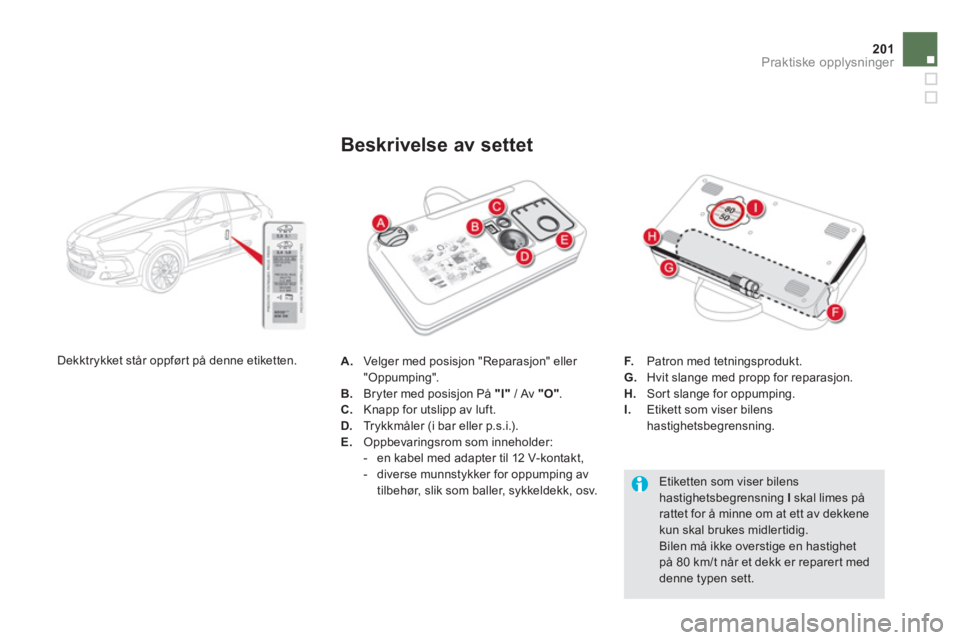

Beskrivelse av settet
F.Patron med tetningsprodukt.G.Hvit slange med propp for reparasjon.
H. Sort slange for oppumping.
I. Etikett som viser bilenshastighetsbegrensning.


Etiketten som viser bilenshastighetsbegrensning Iskal limes på rattet for å minne om at ett av dekkene kun skal brukes midlertidig.

Bilen må ikke overstige en hastighetpå 80 km/t når et dekk er reparer t meddenne typen sett. Dekktr
ykket står oppført på denne etiketten.

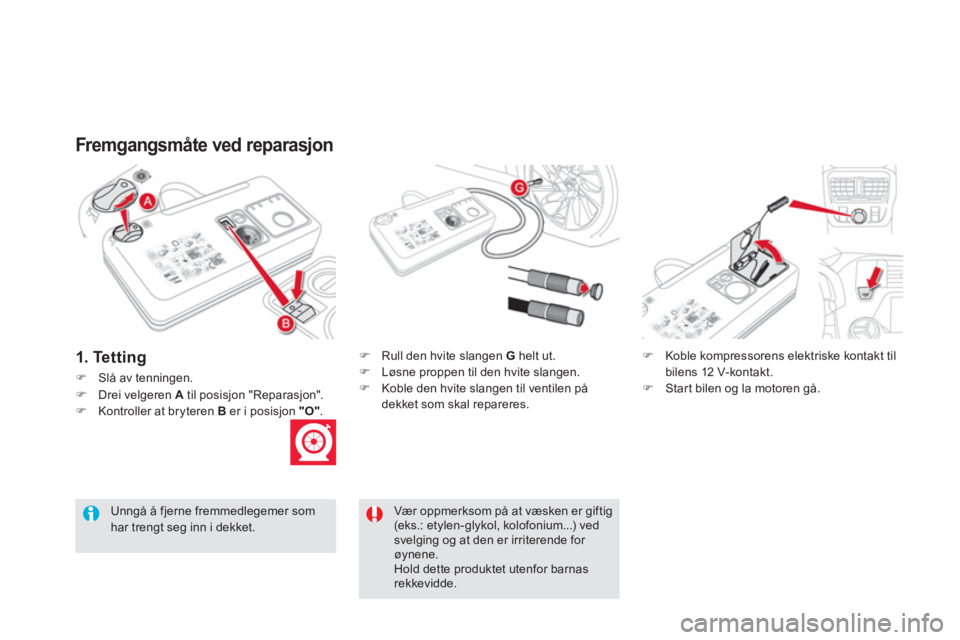

Fremgangsmåte ved reparasjon
)Slå av tenningen.
) Rull den hvite slangen Ghelt ut. )
Løsne proppen til den hvite slangen. )
Koble den hvite slangen til ventilen på dekket som skal repareres.

)Koble kompressorens elektriske kontakt tilbilens 12 V-kontakt. )Star t bilen og la motoren gå.

Vær oppmerksom på at væsken er giftig (eks.: etylen-glykol, kolofonium...) vedsvelging og at den er irriterende for øynene.Hold dette produktet utenfor barnas rekkevidde.


Unngå å fjerne fremmedlegemer somhar trengt seg inn i dekket.
1. Tet ting

)Drei velgeren A
til posisjon "Reparasjon".)Kontroller at bryteren B
er i posisjon "O".

203Praktiske opplysninger
Star t ikke kompressoren før du har koblet den hvite slangen til dekkets ventil, hvis ikke vil tetningsproduktetflyte utover.

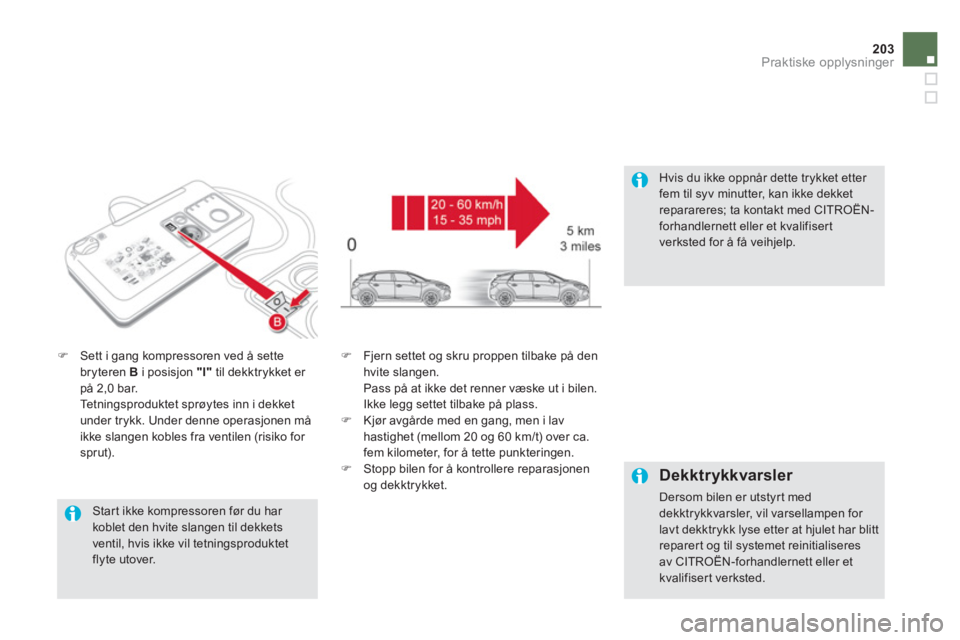

)Sett i gang kompressoren ved å sette
bryteren B i posisjon "I"til dekktrykket er på 2,0 bar.
Tetningsproduktet sprøytes inn i dekket
under trykk. Under denne operasjonen må
ikke slangen kobles fra ventilen (risiko for sprut).
) Fjern settet og skru proppen tilbake på den
hvite slangen.
Pass på at ikke det renner væske ut i bilen.
Ikke le
gg settet tilbake på plass.) Kjør avgårde med en gang, men i lav
hastighet (mellom 20 og 60 km/t) over ca.
fem kilometer, for å tette punkteringen.) Stopp bilen for å kontrollere reparasjonen
og dekktrykket.


Dekktrykkvarsler
Dersom bilen er utstyrt meddekktrykkvarsler, vil varsellampen for lavt dekktrykk lyse etter at hjulet har blittreparert og til systemet reinitialiseres av CITROËN-forhandlernett eller etkvalifisert verksted.



Hvis du ikke oppnår dette trykket etter fem til syv minutter, kan ikke dekket reparareres; ta kontakt med CITROËN-forhandlernett eller et kvalifisertverksted for å få veihjelp.

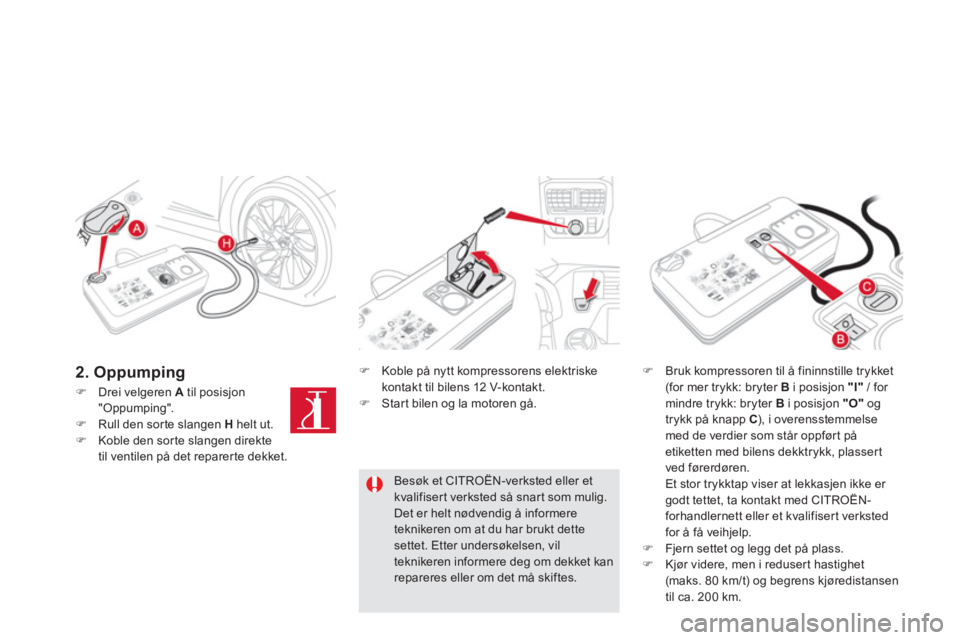

2. Oppumping )
Koble på nytt kompressorens elektriskekontakt til bilens 12 V-kontakt.)
Star t bilen og la motoren gå.
)Bruk kompressoren til å fininnstille trykket (for mer trykk: bryter B
i posisjon "I"/ for mindre trykk: bryter Bi posisjon "O"
og
trykk på knapp C), i overensstemmelse med de verdier som står oppført på etiketten med bilens dekktrykk, plassert
ved førerdøren.
Et stor trykktap viser at lekkasjen ikke er godt tettet, ta kontakt med CITROËN-forhandlernett eller et kvalifisert verksted
for å få veihjelp.
)Fjern settet og legg det på plass.)Kjør videre, men i redusert hastighet (maks. 80 km/t) og begrens kjøredistansen
til ca. 200 km.


Besøk et CITROËN-verksted eller etkvalifisert verksted så snart som mulig.Det er helt nødvendig å informere teknikeren om at du har brukt dettesettet. Etter undersøkelsen, vil teknikeren informere deg om dekket kanrepareres eller om det må skiftes.
)Drei velgeren A
til posisjon"Oppumping". )Rull den sor te slangen H
helt ut. )Koble den sor te slangen direkte
til ventilen på det reparerte dekket.

205
Praktiske opplysninger

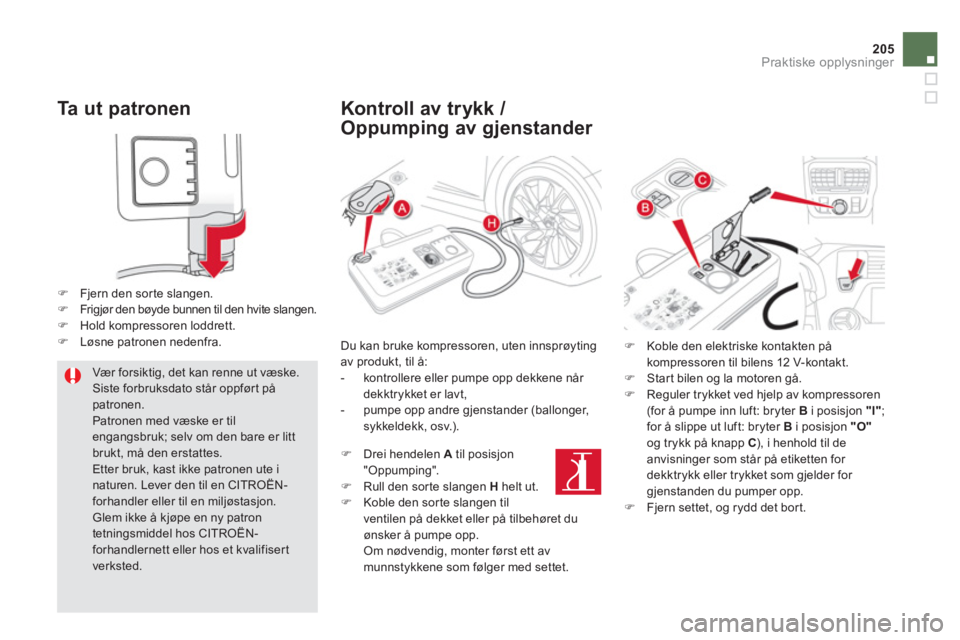

Ta u t patronen
)Fjern den sor te slangen.)Frigjør den bøyde bunnen til den hvite slangen. )Hold kompressoren loddrett.)Løsne patronen nedenfra.



Vær forsiktig, det kan renne ut væske.
Siste forbruksdato står oppfør t på patronen.
Patronen med væske er til
engangsbruk; selv om den bare er litt brukt, må den erstattes. Etter bruk, kast ikke patronen ute inaturen. Lever den til en CITROËN-forhandler eller til en miljøstasjon.
Glem ikke å kjøpe en ny patrontetningsmiddel hos CITROËN-forhandlernett eller hos et kvalifisertverksted.

Kontroll av trykk /
Oppumpin
g av gjenstander
Du kan bruke kompressoren, uten innsprøytingav produkt, til å:
- kontrollere eller pumpe opp dekkene når
dekktrykket er lavt,
- pumpe opp andre
gjenstander (ballonger, sykkeldekk, osv.).

)
Drei hendelen Atil posisjon "Oppumping". )
Rull den sorte slangen H
helt ut.)
Koble den sor te slangen til
ventilen på dekket eller på tilbehøret du
ønsker å pumpe opp.Om nødvendig, monter først ett av
munnstykkene som følger med settet.

)
Koble den elektriske kontakten på
kompressoren til bilens 12 V-kontakt.
) Star t bilen og la motoren gå. )
Reguler trykket ved hjelp av kompressoren(for å pumpe inn luft: bryter B
i posisjon "I"
;
for å slippe ut luft: bryter Bi posisjon "O"
og trykk på knapp C ), i henhold til de
anvisninger som står på etiketten for
dekktrykk eller trykket som gjelder for gjenstanden du pumper opp. ) Fjern settet, og rydd det bor t.

Hjulskift Fremgangsmåte for demontering av et defekt hjul og montering av reser vehjul, ved hjelp av verktøy som følger med bilen. *
Verktøyet som skal brukes til hjulski
ft er plassert under gulvet i bagasjerommet.
Tilgang til verktøyet

Liste over verktøy *

















Detektering av lavt dekktrykk

Reservehjulet er ikke utstyrt med sensor. Det punkter te hjulet skalrepareres hos CITROËN-forhandlernett
eller hos et kvalifisert verksted.

Før det utføres arbeid på bilen, slå avtenningen ( Ready
-lampen slukker) for åunngå skader som skyldes automatisk start av motoren.











Ved bruk av et løfteapparat (en jekk, for
eksempel), vær nøye med å plasserejekken på de riktige stedene for å unngåå skade høyspenningsledningene.
Alt dette verktøyet er spesielt tilpasset din bil
og varierer avhengig av utstyr. Det må ikkebrukes til andre formål.1. Hjulnøkkel.
Brukes til å demontere hjulkapselen og hjulboltene. 2.Jekk med integrert sveiv.
Brukes til å løfte opp hjulet.3.Verktøy til "navkoppene" på hjulboltene.
Brukes til å demontere beskyttelsene(navkoppene) på boltene på aluminiumshjul. 4. Hjulkapselverktøy.
Brukes til å demontere hjulkapslene påaluminiumshjul.
5. Overgang for låsbare hjulbolter (i hanskerommet).
Brukes til å tilpasse hjulnøkkelen til de
spesielle "tyverisikre" hjulboltene.
6.Klosser til å legge foran eller bak hjulenepå bilen.7. Tauekrok.
Se avsnittet "Tauing av bilen".8.Forlenger til hjulnøkkel.
Brukes til å løsne/tiltrekke mutteren til
vinsjekabelen. 9. Betjening for nødopplåsing av denelektriske parkeringsbremsen.
Se avsnittet "Elektrisk parkeringsbrems" og deretter "Nødbrems".



*

Avhengig bestemmelsesland
