223Praktiske opplysninger

Sikringer i dashbord
Sikringsboksen er plasser t nederst i
dashbordet (på venstre side).
Tilgang til sikringene
)Trekk i dekslet.


Sikringnr.Styrke(A)
Funksjoner
F6 A eller
B15
Bilradio.
F
83 Alarm.
F1
310
Sigarettenner foran, 12 V-kontakt foran.
F14 10
12 V-uttak bak.
F1
63 Kartleserlamper bak.
F173 Sminkespeil .
F28 A eller B
15 Bilradio.
F3
020 Vindusvisker bak.
F32 10
L
ydforsterker.

Sikringer i motorrom
Sikringsboksen er plasser t i motorrommet, inærheten av batteriet.
Tilgang til sikringene
)Hekt av dekslet. )Skift ut sikringen (se tilsvarende avsnitt).)Etter utskifting, lukk dekslet forsvarlig igjen
for å garantere at sikringsboksen er tett.


Sikringnr.Styrke(A)
Funksjoner
F20
15 Pumpe vindusspyler foran / bak.
F2120 Pumpe lyktespylere.
F2215
Horn.
F2
315 Høyre fjernlys.
F2
415 Venstre fjernlys.
F275 Deksel venstre lys.
F2
85 Deksel høyre lys.

Praktiske opplysninger

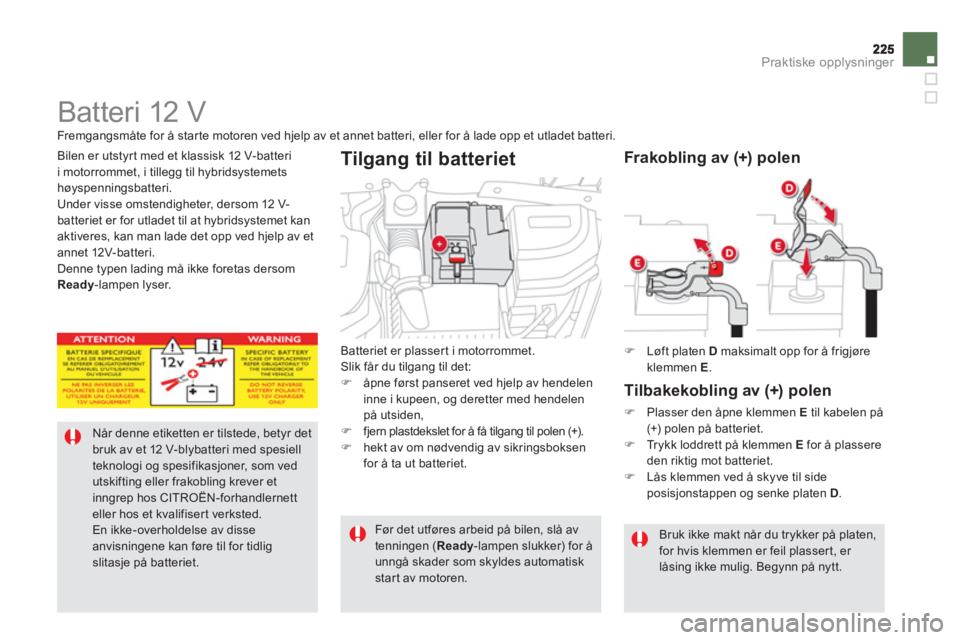

Batteri 12 V
Når denne etiketten er tilstede, betyr detbruk av et 12 V-blybatteri med spesiell teknologi og spesifikasjoner, som vedutskifting eller frakobling krever et inngrep hos CITROËN-forhandlernetteller hos et kvalifisert verksted.
En ikke-overholdelse av disseanvisningene kan føre til for tidligslitasje på batteriet.Batteriet er
plasser t i motorrommet.
Slik får du tilgang til det:) åpne først panseret ved hjelp av hendelen
inne i kupeen, og deretter med hendelen
på utsiden,
) fjern plastdekslet for å få tilgang til polen (+).)
hekt av om nødvendig av sikringsboksen
for å ta ut batteriet.
Tilgang til batteriet
) Løft platen Dmaksimalt opp for å frigjøre
klemmen E .



Tilbakekobling av (+) polen
)
Plasser den åpne klemmen Etil kabelen på (+) polen på batteriet. )
Trykk loddrett på klemmen Efor å plassere
den riktig mot batteriet. ) Lås klemmen ved å skyve til side posisjonstappen og senke platen D.

Bruk ikke makt når du trykker på platen,for hvis klemmen er feil plasser t, er låsing ikke mulig. Begynn på nytt.
Før det utføres arbeid på bilen, slå av
tenningen ( Ready
-lampen slukker) for å unngå skader som skyldes automatiskstart av motoren. Bilen er utst
yrt med et klassisk 12 V-batteri
i motorrommet, i tillegg til hybridsystemets
høyspenningsbatteri.
Under visse omstendigheter, dersom 12 V-
batteriet er for utladet til at hybridsystemet kan
aktiveres, kan man lade det opp ved hjelp av et annet 12V-batteri.
Denne typen lading må ikke foretas dersom Ready
-lampen lyser.
Fremgangsmåte for å starte motoren ved hjelp av et annet batteri, eller for å lade opp et utladet batteri.



Frakobling av (+) polen

Etter at batteriet er satt tilbake på plass,vil ikke Stop & Start være aktivt før etter et par timer, avhengig av de klimatiske forholdene og ladetilstanden til batteriet(inntil ca. 8 timer). Hvis batteriet på bilen din er utladet, kan
bilen star tes ved h
jelp av et annet batteri (eksternt, eller på en annen bil), og ved hjelp avstartkabler.
Starte ved hjelp av et annet
batteri

Kontroller på forhånd at hjelpebatteriethar en nominell spenning på 12 V og en kapasitet som minst tilsvarer kapasiteten til det utladede batteriet.
Motoren må ikke star tes under tilkobling av batterilader.
Koble ikke fra (+) polen når motoren går.
)Koble den røde kabelen til (+) polen pådet utladede batteriet A
, og deretter til (+) polen på hjelpebatteriet B.)Koble den ene enden av den grønne eller
sor te kabelen til (-) polen på hjelpebatteriet B(eller til punktet med jordingsforbindelse på
bilen som brukes til star t). )Koble den andre enden av den grønne
eller sor te kabelen til jordingspunktet Cpå bilen som har utladet batteri (eller påmotorfestet).
)Star t motoren på giverbilen, og la den gå inoen minutter.
) Påvirk star teren på bilen med utladet
batteri og la motoren gå.
Dersom motoren ikke star ter umiddelbart, slå av tenningen og vent i noen sekunder før du forsøker på nytt. ) Vent til motoren går regelmessig på
tomgang og frakoble deretter kabelene i
motsatt rekkefølge av tilkoblingen.
)Koble fra batteriet. )Overhold instruksjonene som gis av
fabrikanten for laderen.)Koble tilbake batteriet ved å begynne med polen (-).)Kontroller at poler og polklemmer er rene. Hvis de er dekket av sulfat (grønt eller hvitt
belegg) skal de løsnes og rengjøres.









Lade batteriet med en
batterilader

227Praktiske opplysninger
Høyspenningsbatteriet skal ikke lades.
Batteriene inneholder skadelige substanser slik som svovelsyre og bly. De skal derfor elimineres ioverensstemmelse med gjeldende lovgivning,og skal ikke under noenomstendigheter kastes sammen medhusholdningsavfall.Lever brukte batterier inn på spesielleinnsamlingssteder.
Hvis bilen står lenge i ro (mer enn én måned) anbefales det å koble frabatteriet.

Før du håndterer batteriet, beskytt øyneog ansikt.
Alle operasjoner på batteriet skalutføres i et område med utlufting oglangt fra åpen flamme eller gnister for å unngå enhver risiko for eksplosjon eller brann.
Forsøk ikke å lade et frosset batteri;det må først tines opp for å unngå fare for eksplosjon: Hvis batteriet er frosset, få det undersøkt hosCITROËN-forhandlernett eller hos et kvalifisert verksted, som vil kontrollereat de interne komponentene ikke er blitt skadet og at beholderen ikkeer sprukket. Dette vil ellers kunne forårsake en lekkasje av giftig og korroderende syre.
Bytt ikke om på polene og bruk bare en 12 V lader.
Polklemmene må ikke kobles fra når motoren går.
Lad ikke opp batteriet uten først å hakoblet fra polklemmene. Vaske hendende dine etter operasjonen.
Bilen må ikke skyves for å star te motoren hvis den har en styrt manuell girkasse.







Før frakobling av batteriet

Vent i 2 minutter fra tenningen er slått av til du
kobler fra batteriet.
Lukk igjen vinduene og dørene før du kobler fra batteriet.

Etter tilbakekobling av batteriet
Etter at batteriet har blitt tilbakekoblet, sett
på tenningen og vent i 1 minutt før du starter
bilen for å være sikker på at alle elektroniske systemer har blitt initialiser t. Dersom detforekommer funksjonsfeil etter dette, kontaktCITROËN-forhandlernett eller et kvalifisert
verksted.
Se korresponderende avsnitt, og foreta
reinitialiseringen selv (avhengig av versjon):


- nøkkelen med fjernkontroll,

- elktrisk
(e) gardin (er),
-
...




Bilen må ikke skyves for å star te motoren.

System som styrer varigheten for bruk av visse funksjoner, for å unngå utlading av batteriet.
Etter at du har stanset motoren, kan du
for tsatt bruke visse funksjoner, og det i til sammen ca.
40 minutter: lyd- og telematikksystemet, vindusviskerne, nærlyset, taklampene, osv.







Energisparemodus


Aktivering av
enerigsparemodus

Det vil deretter gis en melding om
aktivering av energisparemodus i displayet
i instrumentbordet, og de forskjellige
funksjonene settes på pause.
Dersom det på
går en telefonsamtale når disse
systemene går over i energisparemodus, vil
samtalen kunne fortsette i ca. 10 minutter med
handfree-settet til din bilradio.


Nøytralisering av
energisparemodus

Disse funksjonene reaktiveres automatisk neste gang bilen startes.
For å få tilbake disse funksjonene umiddelbart,star t motoren og la den gå:


- i under ti minutter. Du vil kunne bruke
utstyret i ca. fem minutter,

- i over ti minutter. Du vil da kunne brukeutstyret i ca. tretti minutter.
Overhold tiden for oppstar t av motoren for å
sørge for korrekt lading av batteriet.
Du må ikke foreta gjentatte og kontinuerlige
oppstar ter av motoren for å lade batteriet.

Dersom batteriet er utladet, vil ikke bilen kunnestarte (se avsnittet "Batteri").
I denne energibesparende modusen,og under oppstar t av hybridsystemet, kan det ta sekunder før Readylampen tennes.









Avlaste batteriet
System som styrer bruken av visse funksjoner i
forhold til strømnivået til batteriet.
Når bilen kjører, vil avlastingen midlertidignøytralisere visse funksjoner slik som
klimaanlegget eller avising av bakruten, osv.
De nøytraliserte funksjonene vil automatisk reaktiveres med en gang forholdene tillater det.

Praktiske opplysninger

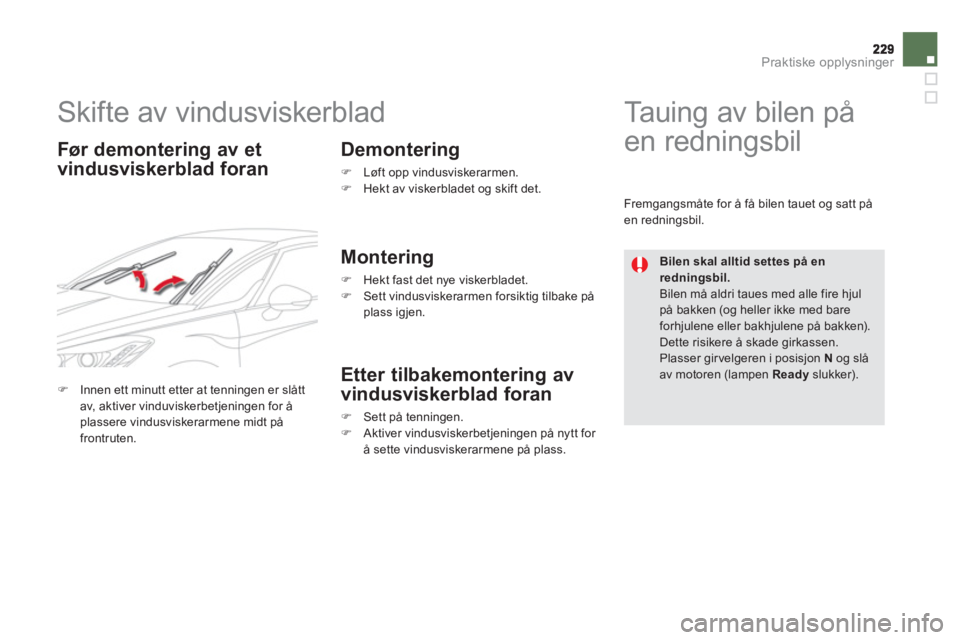

Skifte av vindusviskerblad


Før demontering av et
vindusviskerblad foranDemontering
) Løft opp vindusviskerarmen. )
Hekt av viskerbladet og skift det.

Montering
)
Hekt fast det nye viskerbladet. )
Sett vindusviskerarmen forsiktig tilbake på
plass igjen.

Etter tilbakemontering av
vindusviskerblad foran
)
Sett på tenningen. )
Aktiver vindusviskerbetjeningen på nytt for
å sette vindusviskerarmene på plass.





Tauing av bilen på
en redningsbil

Fremgangsmåte for å få bilen tauet og satt på en redningsbil.
Bilen skal alltid settes på enredningsbil.
Bilen må aldri taues med alle fire hjul på bakken (og heller ikke med bare forhjulene eller bakhjulene på bakken). Dette risikere å skade girkassen. Plasser girvelgeren i posisjon N
og slå av motoren (lampen Ready
slukker).)Innen ett minutt etter at tenningen er slåttav, aktiver vinduviskerbetjeningen for åplassere vindusviskerarmene midt på
frontruten.

Foran

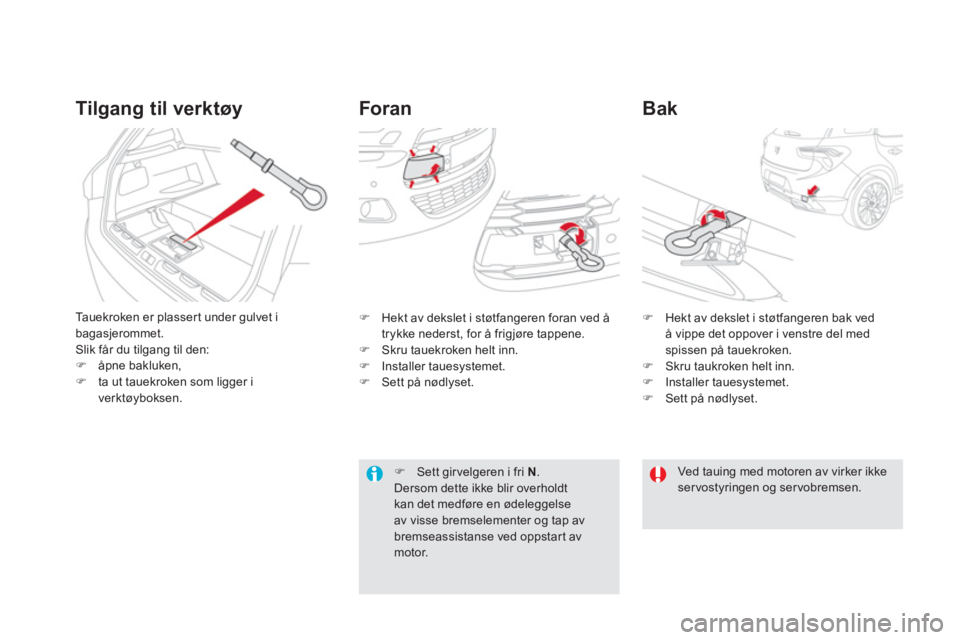

Bak Tilgang til verktøy
Tauekroken er plasser t under gulvet i bagasjerommet.
Slik får du tilgang til den:)åpne bakluken,)ta ut tauekroken som ligger i
verktøyboksen.
)
Hekt av dekslet i støtfangeren foran ved å
trykke nederst, for å frigjøre tappene.) Skru tauekroken helt inn. )
Installer tauesystemet.)
Sett på nødlyset.

)Hekt av dekslet i støtfangeren bak ved å vippe det oppover i venstre del medspissen på tauekroken.)Skru taukroken helt inn. )Installer tauesystemet.)Sett på nødlyset.

)Sett girvelgeren i fri N.Dersom dette ikke blir overholdtkan det medføre en ødeleggelseav visse bremselementer og tap av bremseassistanse ved oppstar t av motor.

Ved tauing med motoren av virker ikkeservostyringen og servobremsen.
