2013 CITROEN DS5 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

103Οδήγηση

Συνιστάται να μην δένετε το χειρόφρενοόταν κάνει πολύ κρύο (πάγος) καισε περίπτωση ρυμούλκησης (οδικήβοήθεια, τροχόσπιτο, κλπ).
Γι' αυτό, με ανοικτό διακόπτη, λύστε μετο χέρι το χειρόφρενο και κατόπιν πρινκλείσετε τον διακόπτη: )Μηχανικό κιβώτιο ταχυτήτων:βάλτε 1η ταχύτητα ή όπισθεν. )Διαχειριζόμενο κιβώτιο ταχυτήτων
: επιλέξτε τη θέση Aή R.)Αυτόματο κιβώτιο ταχυτήτων:επιλέξτε τη θέση P
ή R.


Το ηλεκτρικό χειρόφρενο συνδυάζει 2 τρόπους λειτουργίας:

-
Αυτόματο δέσιμο/λύσιμο Το χειρόφρενο δένεται αυτόματα με
το σβήσιμο του κινητήρα και λύνεται
αυτόματα όταν το αυτοκίνητο αρχί
ζει να
κινείται (προεπιλεγμένες λειτουργίες),-Δέσιμο/λύσιμο με το χέρι
Το χειροκίνητο δέσιμο του χειρόφρενου
γίνεται τραβώντας το χειριστήριο A. Το χειροκίνητο λύσιμο γίνεται τραβώντας
και κατόπιν αφήνοντας το χειριστήριο,
πατώντας ταυτόχρονα το πεντάλ του
φρένου.

Όταν ανοίγει η πόρτα του οδηγού, ακούγεται ένα ηχητικό σήμα και εμφανίζεται ένα μήνυμα
στην οθόνη αν δεν έχει δεθεί το φρένο.
Προγραμματισμός του
αυτόματου τρόπου λειτουργίας

Ανά λογα με την έκδοση του αυτοκινήτου,
το αυτόματο δέσιμο όταν σβήνουμε τον
κινητήρα και το αυτόματο λύσιμο όταν το
αυτοκίνητο αρχίζει να κινείται μπορούν νααπενεργοποιηθούν.
Γι' αυτό, επισκεφθείτε εγκεκριμένο συνεργείο
της CITROËN.
Σε αυτή την περίπτωση, ο προγραμματισμόςγίνεται από το μενού διαμόρφωσης.

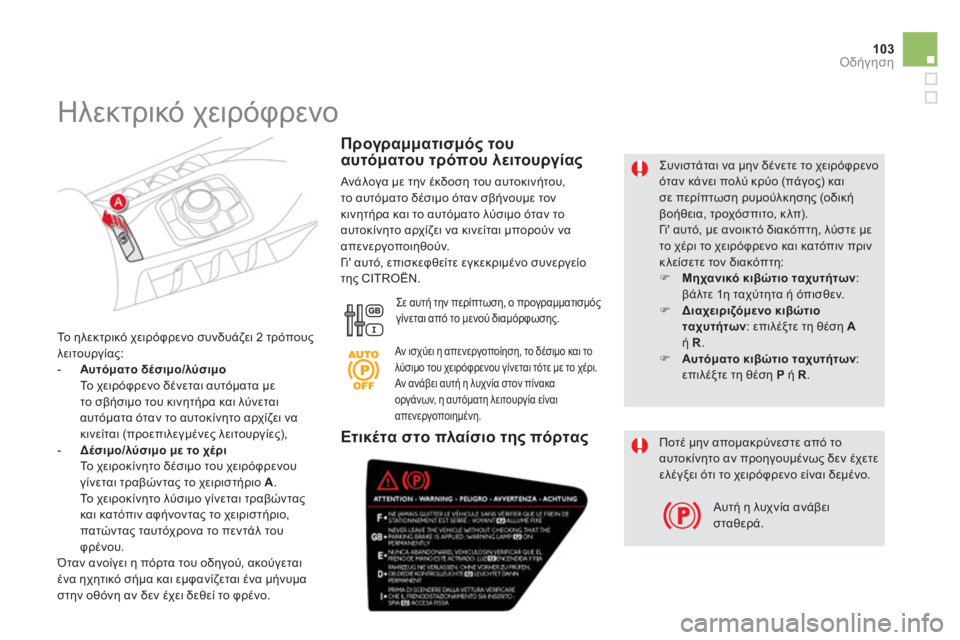

Ηλεκτρικό χειρόφρενο
Αν ισχύει η απενεργοποίηση, το δέσιμο και τολύσιμο του χειρόφρενου γίνεται τότε με το χέρι.
Αν ανάβει αυτή η λυχνία στον πίνακαοργάνων, η αυτόματη λειτουργία είναι
απενεργοποιημένη.
Ποτέ μην απομακρύνεστε από το αυτοκίνητο αν προηγουμένως δεν έχετε ελέγξει ότι το χειρόφρενο είναι δεμένο.

Αυτή η λυχνία ανάβει σταθερά.
Ετικέτα στο πλαίσιο της πόρτας

Με ανοιχτό τον διακόπτη της μηχανής ή με
τον κινητήρα σε λειτουργία, για να λύσετε το
χειρόφρενο, πατήστετο πεντάλ του φρένου,τραβήξτε
και μετά αφήστε το χειριστήριο A
.
Το πλήρες λύσιμο του χειρόφρενου
δηλώνεται με:


Λύσιμο με το χέρι



- το σβήσιμο της λυχνίας φρένων καιτης λυχνίας Pστο χειριστήριο A
,

- την εμφάνιση του μηνύματος"Handbrake off " (Λυμένο
χειρόφρενο).
Αν τρα
βήξετε το χειριστήριο A
χωρίς να πατήσετε το πεντάλ φρένου, το χειρόφρενοδεν λύνεται και ένα μήνυμα εμφανίζεται στον πίνακα οργάνων.
Σε περ
ίπτωση ανάγκης, μπορείτε να σφίξετε στο μέγιστο βαθμότο χειρόφρενο. Αυτό επιτυγχάνεται τραβώντας στο μέγιστοβαθμό το χειριστήριο A
, μέχρι να εμφανιστεί
το μήνυμα "Parking brake applied fully" (Χειρόφρενο δεμένο στο μέγιστο βαθμό) και να
ακουστεί ένα ηχητικό σήμα. Το δέσιμο στο μέγιστο βαθμό είναι απαραίτητο:


- όταν υπάρχει τροχόσπιτο ή
ρυμουλκούμενο όχημα, οι αυτόματες
λειτουργίες είναι ενεργοποιημένες και
δέσετε το χειρόφρενο με το χέρι,

- όταν οι συνθήκες κλίσης ενδέχεται να
μεταβληθούν κατά τη στάθμευση (π.χ. κατά
τη μεταφορά σε πλοίο, φορτηγό, κατά τη
ρυμούλκηση).

Δέσιμο στο μέγιστο βαθμό


Σε περίπτωση ρυμούλκησης, φορτωμένου αυτοκινήτου ή στάθμευσηςσε δρόμο με μεγάλη κλίση, δέστε στο μέγιστο βαθμό το χειρόφρενο, κατόπινστρίψτε τους τροχούς προς το πεζοδρόμιοκαι βάλτε μια ταχύτητα όταν σταθμεύσετε.
Μετά από δέσιμο στο μέγιστο βαθμό, ο χρόνος λυσίματος είναι μεγαλύτερος.


Πριν βγείτε από το αυτοκίνητο, ελέγξτεαν οι λυχνίες χειρόφρενου ανάβουνσταθερά στον πίνακα οργάνων και στοχειριστήριο Α.
Όταν το αυτοκίνητο είναι σταματημένο, για
να δέσετε το χειρόφρενο, με τον κινητήρα σε
λειτου
ργία ή σβηστό, τραβήξτετο χειριστήριο εA.

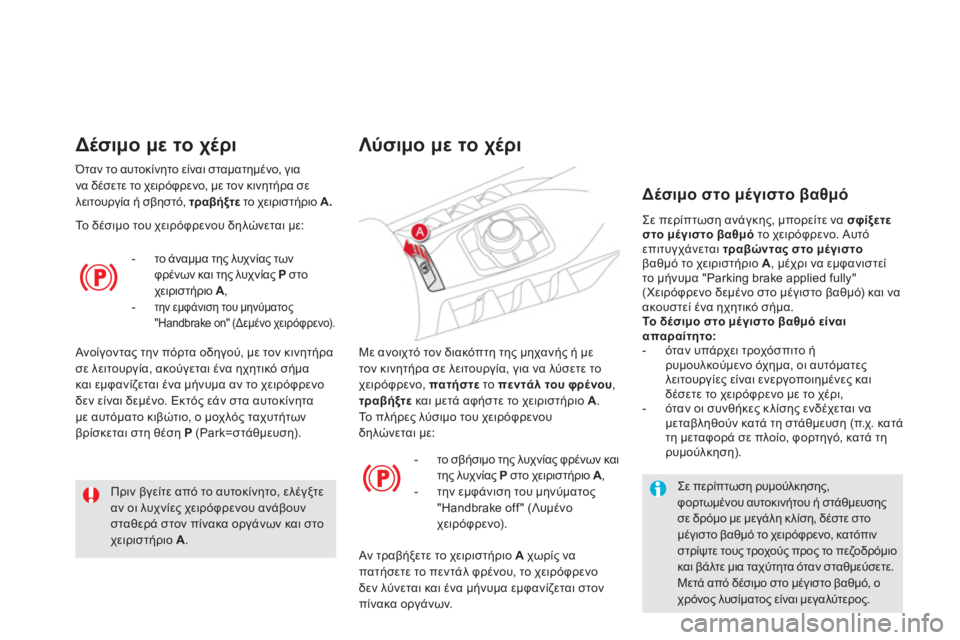

Δέσιμο με το χέρι
Το δέσιμο του χειρόφρενου δηλώνεται με:


- το άναμμα τη
ς λυχνίας των
φρένων και της λυχνίας P
στοχειριστήριο A,-την εμφάνιση του μηνύματος"Handbrake on" (Δεμένο χειρόφρενο).
Ανοίγοντας την πόρτα οδηγού, με τον κινητήρα
σε λειτουργία, ακούγεται ένα ηχητικό σήμα
και εμφανί
ζεται ένα μήνυμα αν το χειρόφρενο
δεν είναι δεμένο. Εκτός εάν στα αυτοκίνητα
με αυτόματο κιβώτιο, ο μοχλός ταχυτήτων
βρίσκεται στη θέση P(Park=στάθμευση).

105
Οδήγηση

Πριν βγείτε από το αυτοκίνητο, βεβαιωθείτε ότι λυχνίες χειρόφρενου ανάβουν σταθερά στον πίνακαοργάνων και στο χειριστήριο A
.
Μην αφήνετε παιδί μόνο του στο αυτοκίνητο, με ανοιχτό το διακόπτη μηχανής, γιατί μπορεί να λύσει τοχειρόφρενο.

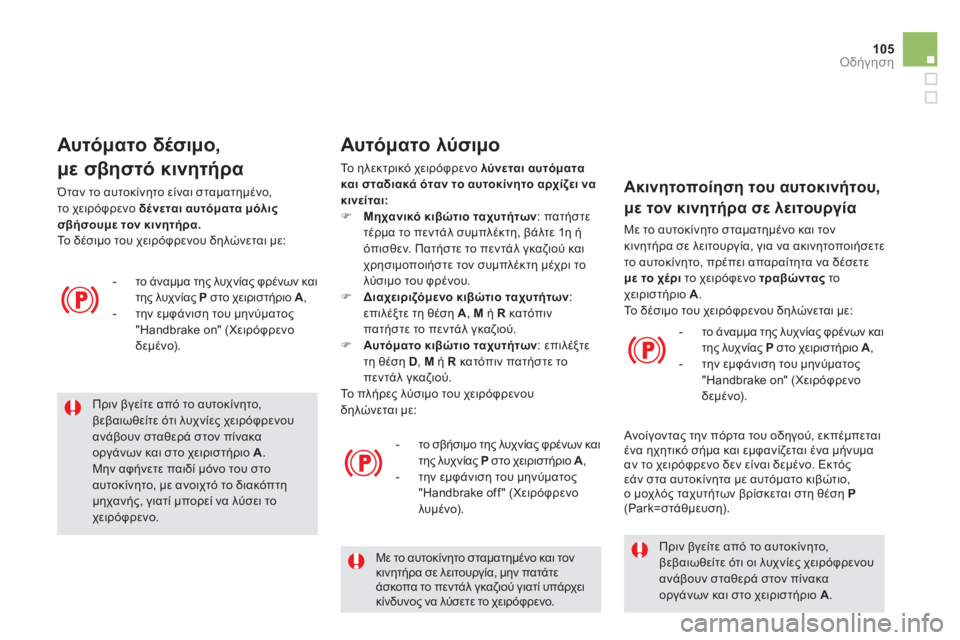

Αυτόματο δέσιμο,
με σβηστό κινητήρα



- το άναμμα της λυχνίας φρένων και
της λυχνίας Pστο χειριστήριο A ,

- την εμφάνιση του μηνύματος
"Handbrake on" (Χειρόφρενο
δεμένο).
Όταν το αυτοκίνητο είναι σταματημένο,
το χειρόφρενο δένεται αυτόματα μόλις σβήσουμε τον κινητήρα.
Το δέσιμο του χειρόφρενου δηλώνεται με:
Αυτόματο λύσιμο
Το ηλεκτρικό χειρόφρενο λύνεται αυτόματα και σταδιακά όταν το αυτοκίνητο αρχίζει να κινείται:)$
.) κιβώτιο ταχυτήτων: πατήστε
τέρμα το πεντάλ συμπλέκτη, βάλτε 1η ή
όπισθεν. Πατήστε το πεντάλ γκα
ζιού και
χρησιμοποιήστε τον συμπλέκτη μέχρι το
λύσιμο του φρένου.
)Διαχειριζόμενο κιβώτιο ταχυτήτων:επιλέξτε τη θέση A
, M
ή Rκατόπιν πατήστε το πεντάλ γκαζιού. )Αυτόματο κιβώτιο ταχυτήτων
: επιλέξτε
τη θέση D , M
ή Rκατόπιν πατήστε το πεντάλ γκαζιού.
Το πλήρες λύσιμο του χειρόφρενου δηλώνεται με:


- το σβήσιμο τη
ς λυχνίας φρένων και
της λυχνίας Pστο χειριστήριο A,

- την εμφάνιση του μηνύματος
"Handbrake off" (Χειρόφρενο
λυμένο).
Με το αυτοκίνητο σταματημένο και τον κινητήρα σε λειτουργία, μην πατάτεάσκοπα το πεντάλ γκαζιού γιατί υπάρχει κίνδυνος να λύσετε το χειρόφρενο.



Πριν βγείτε από το αυτοκίνητο,βεβαιωθείτε ότι οι λυχνίες χειρόφρενου ανάβουν σταθερά στον πίνακαοργάνων και στο χειριστήριο A .




Ακινητοποίηση του αυτοκινήτου,
με τον κινητήρα σε λειτουργία

Με το αυτοκίνητο σταματημένο και τον
κινητήρα σε λειτουργία, για να ακινητοποιήσετε
το αυτοκίνητο, πρέπει απαραίτητα να δέσετε
με το χέριτο χειρόφενο τραβώντα
ςτοχειριστήριο A.
Το δέσιμο του χειρόφρενου δηλώνεται με:
- το άναμμα τη
ς λυχνίας φρένων και
της λυχνίας P
στο χειριστήριο A,
- την εμφάνιση του μηνύματος"Handbrake on" (Χειρόφρενοδεμένο).

Ανοίγοντας την πόρτα του οδηγού, εκπέμπεται ένα ηχητικό σήμα και εμφανίζεται ένα μήνυμα
αν το χειρόφρενο δεν είναι δεμένο. Εκτόςεάν στα αυτοκίνητα με αυτόματο κιβώτιο, ο μοχλός ταχυτήτων βρίσκεται στη θέση P(Park=στάθμευση).

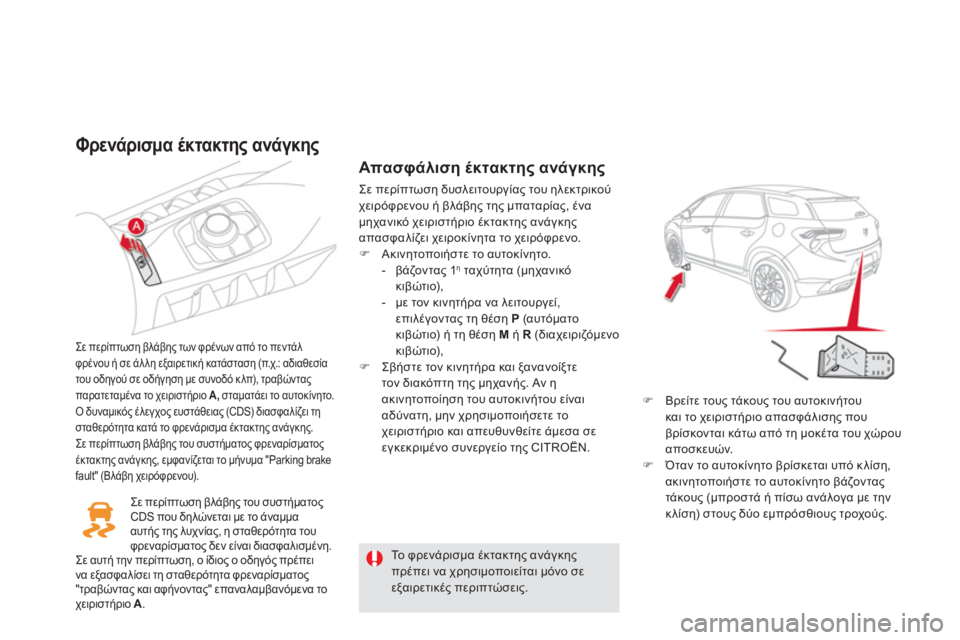

Φρενάρισμα έκτακτης ανάγκης
Σε περίπτωση βλάβης των φρένων από το πεντάλ
φρένου ή σε άλλη εξαιρετική κατάσταση (π.χ.: αδιαθεσία
του οδηγού σε οδήγηση με συνοδό κλπ), τραβώνταςπαρατεταμένα το χειριστήριο A,
σταματάει το αυτοκίνητο. Ο δυναμικός έλεγχος ευστάθειας (CDS) διασφαλίζει τη σταθερότητα κατά το φρενάρισμα έκτακτης ανάγκης.
Σε περίπτωση βλάβη
ς του συστήματος φρεναρίσματος έκτακτης ανάγκης, εμφανίζεται το μήνυμα "Parking brake
fault" (Βλάβη χειρόφρενου).
)Βρείτε τους τάκους του αυτοκινήτου
και το χειριστήριο απασφάλισης που
βρίσκονται κάτω από τη μοκέτα του χώρου αποσκευών. )Όταν το αυτοκίνητο βρίσκεται υπό κλίση,
ακινητοποιήστε το αυτοκίνητο βάζονταςτάκους (μπροστά ή πίσω ανάλογα με την
κλίση) στους δύο εμπρόσθιους τροχούς.

Το φρενάρισμα έκτακτης ανάγκης πρέπει να χρησιμοποιείται μόνο σε εξαιρετικές περιπτώσεις.
Σε περίπτωση βλάβης του συστήματος CDS που δηλώνεται με το άναμμα
αυτής της λυχνίας, η σταθερότητα του
φρεναρίσματος δεν είναι διασφαλισμένη.
Σε αυτή την περίπτωση, ο ίδιος ο οδηγός πρέπει
να εξασφαλίσει τη σταθερότητα φρεναρίσματος"τραβώντας και αφήνοντας" επαναλαμβανόμενα τοχειριστήριο A
.









Απασφά λιση έκτακτης ανάγκης

Σε περίπτωση δυσλειτουργίας του ηλεκτρικού
χειρόφρενου ή βλάβης της μπαταρίας, ένα
μηχανικό χειριστήριο έκτακτης ανάγκης
απασφαλίζει χειροκίνητα το χειρόφρενο.)
Ακινητοποιήστε το αυτοκίνητο.


- βάζοντας 1ηταχύτητα (μηχανικό
κιβώτιο),

- με τον κινητήρα να λειτουργεί,
επιλέγοντας τη θέση P(αυτόματο
κιβώτιο) ή τη θέση Mή R(διαχειριζόμενο
κιβώτιο),) Σβήστε τον κινητήρα και ξανανοίξτετον διακόπτη της μηχανής. Αν η
ακινητοποίηση του αυτοκινήτου είναι
αδύνατη, μην χρησιμοποιήσετε το
χειριστήριο και απευ
θυνθείτε άμεσα σε
εγκεκριμένο συνεργείο της CITROËN.

Οδήγηση
Γι α λόγους ασφάλειας, απευθυνθείτε τοσυντομότερο στο δίκτυο CITROËN, για να σας αλλάξουν το πώμα.
Προφυλάξτε από σκόνες και υγρά τηνπεριοχή γύρω από το πώμα.
Ύσ τ ε ρ α από απασφάλιση έκτακτης ανάγκης, η συγκράτηση του αυτοκινήτου παύει να διασφαλίζεταιμε την έναρξη της μηχανικής απασφάλισης έκτακτης ανάγκης και το μηχανικό χειριστήριο δεν επιτρέπει νέο δέσιμο του χειρόφρενου.
Μην κάνετε κανένα χειρισμό στο χειριστήριο A
και μη σβήσετε ούτε να βάλετε εμπρός τον κινητήρα όταν έχει ξεκινήσει ο χειρισμός λυσίματος με τοχειριστήριο απασφάλισης.
Γι α την επανενεργοποποίηση του ηλεκτρικού χειρόφρενου (μετά την αποκατάσταση της δυσλειτουργίας ήτης βλάβης της μπαταρίας), τραβήξτεπαρατεταμένα το χειριστήριο A
μέχρινα δείτε την ένδειξη χειρόφρενουστο καντράν να αναβοσβήνει και στη συνέχεια τραβήξτε το για δεύτερη φορά παρατεταμένα μέχρι να δείτε τηνένδειξη να ανάβει σταθερά. Με το

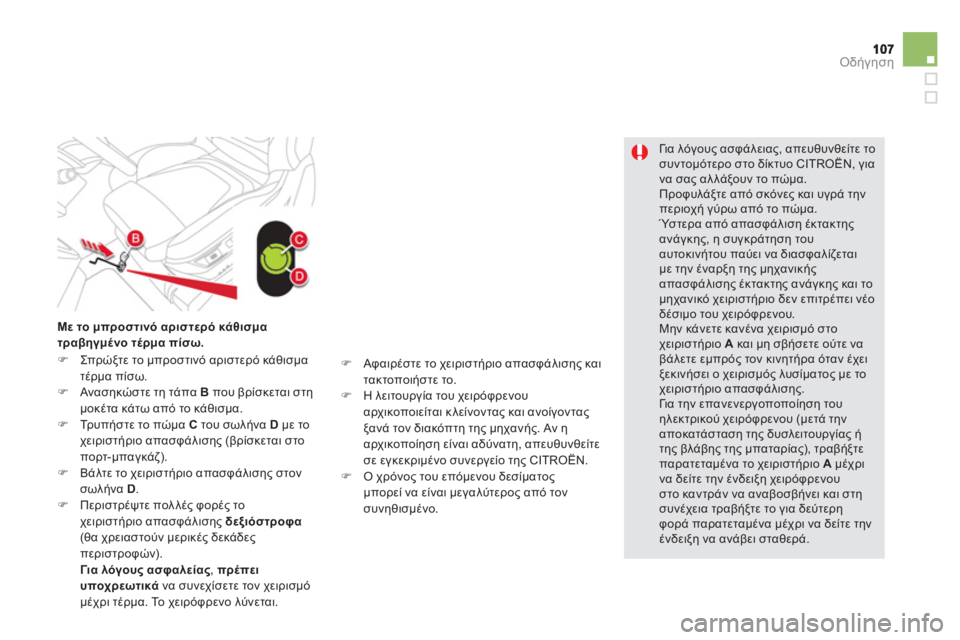

μπροστινό αριστερό κάθισμα
τραβηγμένο τέρμα πίσω.
)Σπρ ώξτε το μπροστινό αριστερό κάθισμα
τέρμα πίσω. )Ανασηκώστε τη τάπα Bπου βρίσκεται στη
μοκέτα κάτω από το κάθισμα.
)Τρ υ π ή σ τ ε το πώμα Cτου σωλήνα D
με το χειριστήριο απασφάλισης (βρίσκεται στο
πορτ-μπαγκάζ).)Βάλτε το χειριστήριο απασφάλισης στον
σωλήνα D.)Περιστρέψτε πολλές φορές το χειριστήριο απασφάλισης δεξιόστροφα
(θα χρειαστούν μερικές δεκάδες
περιστροφών).
Γι α λόγους ασφαλείας , πρέπει υποχρεωτικά
να συνεχίσετε τον χειρισμό
μέχρι τέρμα. Το χειρόφρενο λύνεται.
)
Αφαιρέστε το χειριστήριο απασφάλισης και
τακτοποιήστε το.
)
Η λειτουργία του χειρόφρενουαρχικοποιείται κλείνοντας και ανοίγονταςξανά τον διακόπτη της μηχανής. Αν η
αρχικοποίηση είναι αδύνατη, απευθυνθείτε
σε εγκεκριμένο συνεργείο της CITROËN.)
Ο χρόνος του επόμενου δεσίματος
μπορεί να είναι μεγαλύτερος από τον
συνηθισμένο.

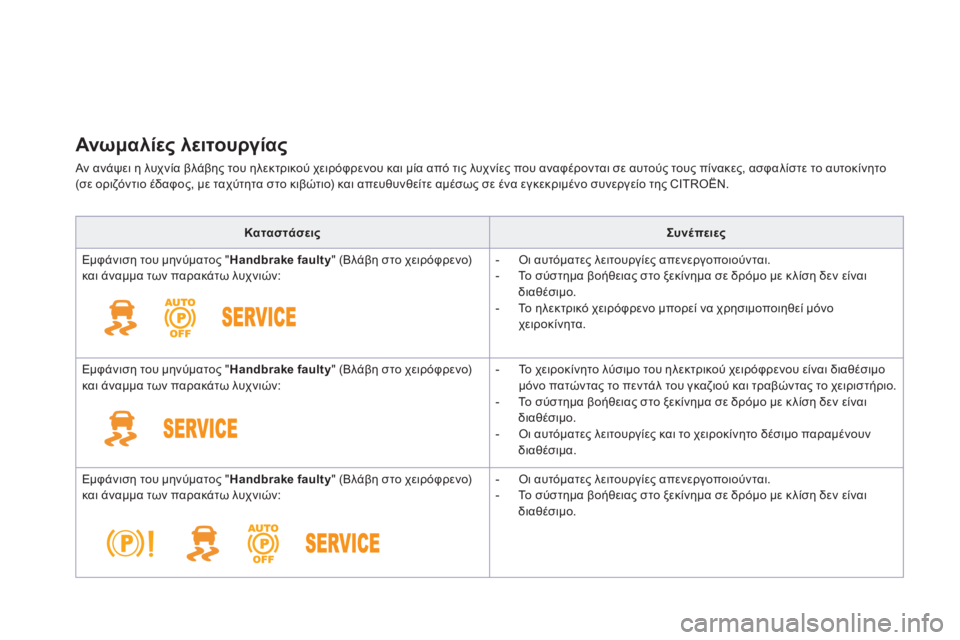

Ανωμαλίες λειτουργίας
Αν ανάψει η λυχνία βλάβης του ηλεκτρικού χειρόφρενου και μία από τις λυχνίες που αναφέρονται σε αυτούς τους πίνακες, ασφαλίστε το αυτοκίνητο (σε οριζόντιο έδαφος, με ταχύτητα στο κιβώτιο) και απευθυνθείτε αμέσως σε ένα εγκεκριμένο συνεργείο της CITROËN.
ΚαταστάσειςΣυνέπειες

Εμφάνιση του μηνύματος "Handbrake faulty" (Βλάβη στο χειρόφρενο)
. άναμμα των παρακάτω λυχνιών:

- Οι αυτόματες λειτουργίες απενεργοποιούνται.

- Το σύστημα βοήθειας στο ξεκίνημα σε δρόμο με κλίση δεν είναι
διαθέσιμο.

- Το ηλεκτρικό χειρόφρενο μπορεί να χρησιμοποιηθεί μόνοχειροκίνητα.
Εμφάνιση του μηνύματο
ς "Handbrake faulty" (Βλάβη στο χειρόφρενο)
. άναμμα των παρακάτω λυχνιών:

- Το χειροκίνητο λύσιμο του ηλεκτρικού χειρόφρενου είναι διαθέσιμο
μόνο πατώντας το πεντάλ του γκαζιού και τραβώντας το χειριστήριο.

- Το σύστημα βοήθειας στο ξεκίνημα σε δρόμο με κλίση δεν είναι
διαθέσιμο.

-
Οι αυτόματες λειτουργίες και το χειροκίνητο δέσιμο παραμένουν
διαθέσιμα.
Εμφάνιση του μηνύματο
ς "Handbrake faulty" (Βλάβη στο χειρόφρενο)
. άναμμα των παρακάτω λυχνιών:

- Οι αυτόματες λειτουργίες απενεργοποιούνται.

- Το σύστημα βοήθειας στο ξεκίνημα σε δρόμο με κλίση δεν είναι
διαθέσιμο.

109Οδήγηση

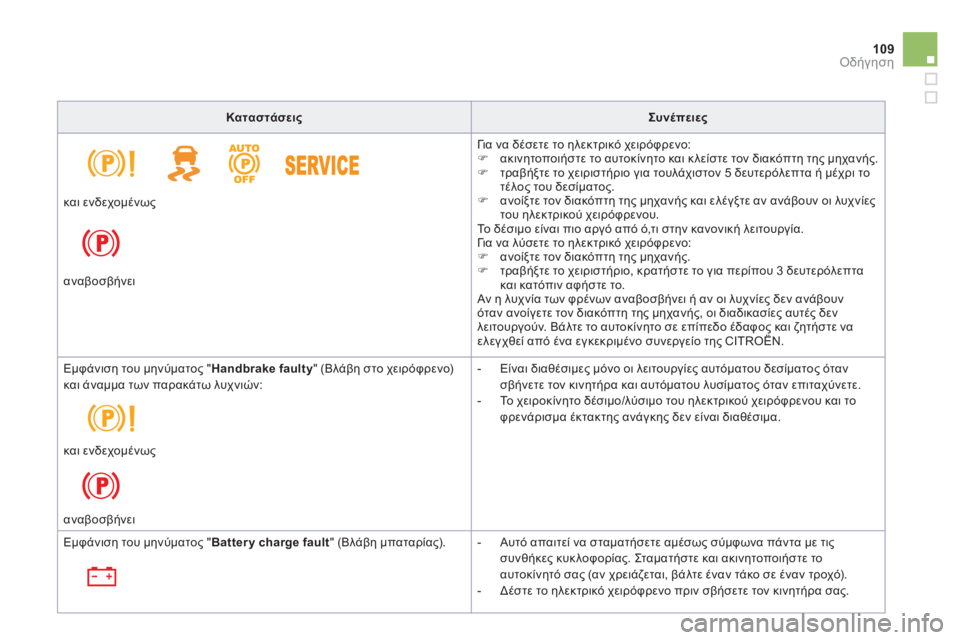

ΚαταστάσειςΣυνέπειες
Γι α να δέσετε το ηλεκτρικό χειρόφρενο: )
ακινητοποιήστε το αυτοκίνητο και κλείστε τον διακόπτη της μηχανής.)
τραβήξτε το χειριστήριο για τουλάχιστον 5 δευτερόλεπτα ή μέχρι το τέλος του δεσίματος.)
ανοίξτε τον διακόπτη της μηχανής και ελέγξτε αν ανάβουν οι λυχνίες του ηλεκτρικού χειρόφρενου.
Το δέσιμο είναι πιο αργό από ό,τι στην κανονική λειτουργία.
Γι α να λύσετε το ηλεκτρικό χειρόφρενο:
)
ανοίξτε τον διακόπτη της μηχανής. )
τραβήξτε το χειριστήριο, κρατήστε το για περίπου 3 δευτερόλεπτα
και κατόπιν αφήστε το.
Αν η λυχνία των φρένων ανα
βοσβήνει ή αν οι λυχνίες δεν ανάβουν
όταν ανοίγετε τον διακόπτη της μηχανής, οι διαδικασίες αυτές δεν
λειτουργούν. Βάλτε το αυτοκίνητο σε επίπεδο έδαφος και ζητήστε να
ελεγχθεί από ένα εγκεκριμένο συνεργείο της CITROËN.

και ενδεχομένω
ς
ανα
βοσβήνει


Εμφάνιση του μηνύματο
ς " Handbrake faulty" (Βλάβη στο χειρόφρενο)
. άναμμα των παρακάτω λυχνιών:


- Είναι διαθέσιμες μόνο οι λειτουργίες αυτόματου δεσίματος όταν σβήνετε τον κινητήρα και αυτόματου λυσίματος όταν επιταχύνετε.

- Το χειροκίνητο δέσιμο/*
1 του ηλεκτρικού χειρόφρενου και το
φρενάρισμα έκτακτης ανάγκης δεν είναι διαθέσιμα.
και ενδεχομένω
ς
αναβοσβήνει


Εμφάνιση του μηνύματο
ς " Battery charge fault
" (Βλάβη μπαταρίας).

- Αυτό απαιτεί να σταματήσετε αμέσως σύμφωνα πάντα με τιςσυνθήκες κυκλοφορίας. Σταμα τή σ τε και ακινητοποιήστε το
αυτοκίνητό σας (αν χρειάζεται, βάλτε έναν τάκο σε έναν τροχό).

- Δέστε το ηλεκτρικό χειρόφρενο πριν σ
βήσετε τον κινητήρα σας.

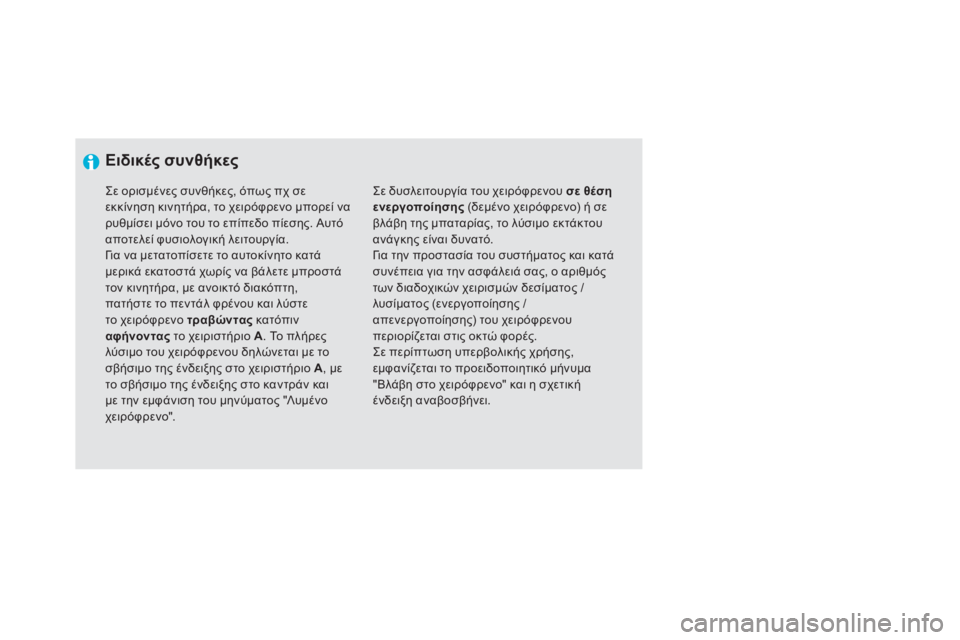

Ειδικές συνθήκες

Σε δυσλειτουργία του χειρόφρενου σε θέσηενεργοποίησης
(δεμένο χειρόφρενο) ή σε βλάβη της μπαταρίας, το λύσιμο εκτάκτου ανάγκης είναι δυνατό.
Γι α την προστασία του συστήματος και κατά συνέπεια για την ασφάλειά σας, ο αριθμός των διαδοχικών χειρισμών δεσίματος / λυσίματος (ενεργοποίησης / απενεργοποίησης) του χειρόφρενουπεριορίζεται στις οκτώ φορές.
Σε περίπτωση υπερβολικής χρήσης, εμφανίζεται το προειδοποιητικό μήνυμα "Βλάβη στο χειρόφρενο" και η σχετική ένδειξη αναβοσβήνει.

Σε ορισμένες συνθήκες, όπως πχ σεεκκίνηση κινητήρα, το χειρόφρενο μπορεί να ρυθμίσει μόνο του το επίπεδο πίεσης. Αυτό αποτελεί φυσιολογική λειτουργία.
Γι α να μετατοπίσετε το αυτοκίνητο κατάμερικά εκατοστά χωρίς να βάλετε μπροστά τον κινητήρα, με ανοικτό διακόπτη, πατήστε το πεντάλ φρένου και λύστε το χειρόφρενο τραβώντας
κατόπιναφήνονταςτο χειριστήριο A
. Το πλήρες λύσιμο του χειρόφρενου δηλώνεται με το σβήσιμο της ένδειξης στο χειριστήριο A
, με το σβήσιμο της ένδειξης στο καντράν και με την εμφάνιση του μηνύματος "Λυμένο χειρόφρενο".
