2013 CITROEN C4 AIRCROSS Návod na použitie (in Slovak)

183
7
Praktické informácie
Potlačte smerov

184
Praktické informácie
1.Tretie brzdové svetlo (diódy).2.Osvetlenie ŠPZ (W5W-5W).3.Hmlové svetlo (W21W-21W).4.Svetlo spätného chodu (W16W- 16W).5.Ukazovatele smeru (W Y21W-21W).6.Parkovacie / brzdové svetlá (W21-5W).
Zadné svetlá
Žiarovky žltej farby, ako sú žiarovky ukazovateľov smeru, musia byťnahradené žiarovkami rovnakého typu arovnakej farby. Tieto žiarovk
y sa vymieňajú z vonkajšej stranykufra.)
Otvorte kufor. )
Odstráňte obe upevňovacie skrutky.)
Odistite optický blok a opatrne ho odstráňte
potiahnutím smerom dozadu.
) Otočte držiak žiarovky o štvrť otáčky smerom doľava a odstráňte ho.)
Potiahnite žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Dba
jte na to, aby ste správne umiestnili upevňovacie príchytky optického bloku oproti
príchytkám na karosérii.
Výmena žiaroviek parkovacieho /brzdového svetla (6),ukazovateľov smeru (5) a
hmlového svetla (3))Otvorte kufor.)Vsuňte skrutkovač do otvoru krytu a použitím páky kryt otvorte. )Otočte držiak žiarovky o štvrť otáčky
smerom doľava.)Vytiahnite žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakýmspôsobom, ale v opačnom poradí.
V prípade výmeny týchto žiaroviek sa môžete
taktiež obrátiť na sieť CITROËN alebo
kvalifikovaný ser vis.

Výmena žiaroviek svetiel
spätného chodu (4)

185
7
Praktické informácie

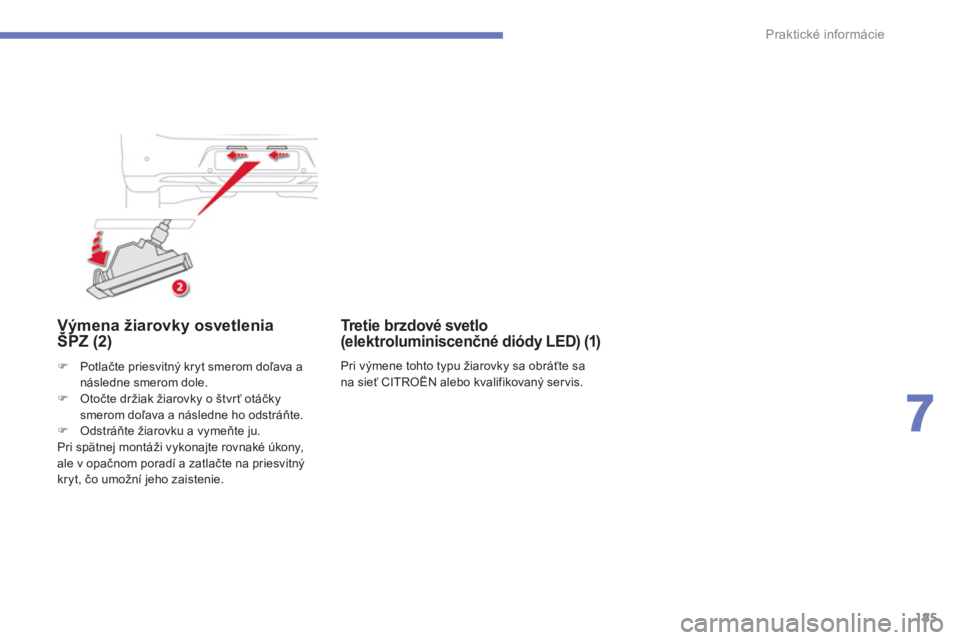

Výmena žiarovky osvetleniaŠPZ (2)ý
)Potlačte priesvitný kryt smerom doľava anásledne smerom dole.)Otočte držiak žiarovky o štvrť otáčkysmerom doľava a následne ho odstráňte. )Odstráňte žiarovku a vymeňte ju.
Pri spätnej montáži vykonajte rovnaké úkony,
ale v opačnom poradí a zatlačte na priesvitný
kryt, čo umožní jeho zaistenie.
Tretie brzdové svetlo (
elektroluminiscenčné diódy LED) (1)
Pri výmene tohto typu žiarovky sa obráťte sa na sieť CITROËN alebo kvalifikovaný ser vis.

186
Praktické informácie




















Výmena poistky
Pinzeta pre odstránenie poistky a náhradné poistky sa nachádzajú v poistkovej skrinke motorového priestoru.
Prístup k nej získate nasledovne: )Otvorte kapotu (viď kapitola "Kontroly").
)Odistite kryt a odstráňte ho. )Vyberte pinzetu.)Opatrne kryt zatvor te, aby ste zaistili nepriepustnosť poistkovej skrinky.

Prístup k náradiu

Skôr ako poistku vymeníte, je nevyhnutné
poznať príčinu poruchy a túto opraviť.)
Skontrolujte, či je spínacia skrinka v polohe "LOCK" alebo či je režim vozidla "OFF".)
Určite po

187
7
Praktické informácie

Poistky v prístrojovej doske

Poistková skrinka je umiestnená v spodnej časti pr

188
Praktické informácie
* Maxi poistky sú doplnkovou ochranou elektrických systémov. Akýkoľvek zásah na maxipoistkách musí byť vykonaný v ser visnej sieti CITROËN alebo v kvalifikovanom ser vise.

Poistka č.IntenzitaFunkcie
187,5 A
Svetlá spätného chodu.
1
915 A
Zásuvka pre príslušenstvo.
20*30 A
Elektrické ovládanie otvárania okien.
21*30 A
Rozmrazovanie zadného okna.
227,5 A
Rozmrazovanie vonkajších spätných zrkadiel.
2
425 A
Elektricky ovládané sedadlo vodiča a spolujazdca.
2
530 A
Vyhrievané sedadlá.

189
7
Praktické informácie

Poistky v motorovom
priestore


Prístup k poistkám
)Odistite kryt a úplne ho odstráňte.
Poistka č.IntenzitaFunkcie
115 A
Predné hmlové svetlomety.
410 A
Zvuková výstraha.
57,5
A Alternátor.
620 A Ostrekovač svetlometov.
7 10 A
Klim
atizácia.
920 A
Alarm.
1015 A
Rozmrazovanie stieračov skla.
11-
Nepoužité.
12-
Nepoužité. Poistková skrinka
je umiestnená v motorovompriestore (ľavá strana).

190
Praktické informácie
Poistka č.IntenzitaFunkcie
1310 A
Denné svetlá.
14 10 A
Diaľkové svetlo ľavé.
1510 A
Diaľkové svetlo pravé.
1
620 A Stretávacie svetlo ľavé (xenón).
1
720 A Stretávacie svetlo pravé (xenón).
1810 A Stretávacie svetlo ľavé (halogén), manuálne a automatické
nastavenie svetlometov.
1
910 A Stretávacie svetlo pravé (halogén).
3130 A
Zosilňovač audio.


Maxi poistky s
