2013 CITROEN C4 AIRCROSS Návod na použitie (in Slovak)

175
7
Praktické informácie
podlahou.
V závislosti od vašej verzie, môže byť rezervné
koleso jednoliate plechové, hliníkové alebo pre
určité destinácie typ "krátke použitie".
Prístup k rezervnému kolesu je popísaný v časti
"Prístup k náradiu".
Prístup k rezervnému kolesu
Vybratie jednoliateho kolesa
)Odskrutkujte strednú skrutku A.)Nadvihnite rezervné koleso cez zadnú časťsmerom k vám. )Vyber te koleso z kufra.

Spätné umiestnenie jednoliatehokolesa
)
Koleso umiestnite na pôvodné miesto. )
Založte strednú skrutku Ana miesto vstrede kolesa.)
Zatiahnite ju na maximum, aby bolo koleso
správne upevnené.

176
Praktické informácie
Demontáž kolesa
Odstavenie vozidla
Vozidlo odstavte na takom mieste, aby neprekážalo v premávke: povrch,na ktorom zastavíte, by mal byť podľa možnosti vodorovný, pevný a
nešmykľavý.Zatiahnite parkovaciu brzdu, vypnite zapaľovanie a zaraďte prvý prevodovýstupeň, aby ste zablokovali kolesá.
Ak je to potrebné, umiestnite klin podkoleso nachádzajúce sa diagonálneoproti kolesu, ktoré si želáte vymeniť.Nikdy si nelíhajte pod vozidlonadvihnuté pomocou zdviháku; použitezdvíhaciu plošinu.


Zoznam úkonov
)Ak je nástavec na demontáž
zabezpečovacích skrutiek 5 súčasťou
výbavy vášho vozidla (výbava k dispozíciiako príslušenstvo), založte ho na kľúčna demontáž kolesa 1pre odblokovanie
zabezpečovacej skrutky. )Odblokujte ostatné skrutky pomocou kľúčana demontáž kolesa1.

177
7
Praktické informácie
Umiestnite zdvihák 2
tak, aby bol v tesnom
kontakte s predným miestom A alebozadným miestom B
, nachádzajúcim sa na podvozku vozidla. Zvoľte si miesto čonajbližšie k vymieňanému kolesu. )Rozložte zdvihák 2
až do polohy, keď sa
podložka dotkne zeme. Presvedčite sa, či je pravý uhol medzi podložkou zdviháku a použitým miestom A
alebo B.
)
Nadvihnite vozidlo do výšky, ktorá umožňuje jednoduché založenie rezer vného kolesa (nepoškodeného).)
Odstráňte skrutky a uložte ich na čisté
miesto.) Odstráňte koleso.

178
Praktické informácie
Montáž kolesa
Po výmene kolesa
Pri použití rezervného kolesa "krátkepoužitie" neprekračujte rýchlosť 80 km/h.V sieti CITROËN alebo v kvalifikovanom
ser vise si nechajte čo najrýchlejšie skontrolovať dotiahnutie skrutiek a tlak hustenia rezervného kolesa. Nechajte si opraviť poškodené koleso a v čo najkratšom čase ho opäťnamontujte na vaše vozidlo.


Zoznam úkonov
)Koleso založte na náboj.)Ručne zaskrutkujte skrutky na doraz.)Pomocou kľúča na demontáž kolesa 1,
vybaveného nástavcom na demontážzabezpečovac

179
7
Praktické informácie
Spustite vozidlo na zem. )Zložte zdvihák 2a odstráňte ho.)
Zablokujte zabezpečovaciu skrutku
pomocou kľúča na demontáž kolesa 1,vybaveného nástavcom na demontáž zabezpečovacích skrutiek 5(ak jesúčasťou výbavy vášho vozidla).
)
Zablokujte ostatné skrutky pomocou kľúča
na demontáž kolesa 1.) Odložte náradie (viď odsek "Prístup k
náradiu").

180
Praktické informácie








Výmena žiarovky
Pri žiarovkách s výstupkami typu H1, H7... dodržiavajte ich správneumiestnenie z dôvodu zabezpečenia čonajlepšej kvality osvetlenia.

Svetlomety sú vybavené krytom zpolykarbónu, ktoré majú ochranný náter: )nečistite ich suchou aleboabrazívnou utierkou anirozpúšťadlami,)používajte špongiu a mydlovú vodu, )pri vysokotlakovom umývaní pretr vávajúcich nečistôt nesmerujte vodnú trysku na svetlomety príliš dlho, mohlo by dôjsť k poškodeniu ochrannej vrstvy alebo tesneniasvetlometov.)Žiarovky sa nedotýkajte priamo prstami, použite utierku z tkaniny, ktorá nepúšťa vlákna. Výmenu žiarovky je možné vykonávať až niekoľko minút po zhasnutí svetlometu (nebezpečenstvo vážnehopopálenia).Dôležité je používať výhradne žiarovky typu anti-UV, aby sa zabránilo zničeniu svetlometu.Starú žiarovku vždy vymeňte za novú stou istou hodnotou a vlastnosťami.
Riziko poranenia
elektrickým prúdom
Výmena xenónovej žiarovky (D1S-35W)sa musí vykonať v sieti CITROËN alebov kvalifikovanom servise.


Predné svetlá
1.Ukazovatele smeru(W Y21W-21W).2.Diaľkové svetlá (H1 - 55W).3.Stretávacie svetlá (H1- 55W) alebo

Xenónová žiarovka (D1S-35W) . 4.Parkovacie svetlá (W5W - 5W).5.Denné svetlá(P13W-13W).6. Denné / parkovacie svetlá(elektroluminiscenčné diódy-LED).7.Predné hmlové svetlomety (H11- 55W).

181
7
Praktické informácie

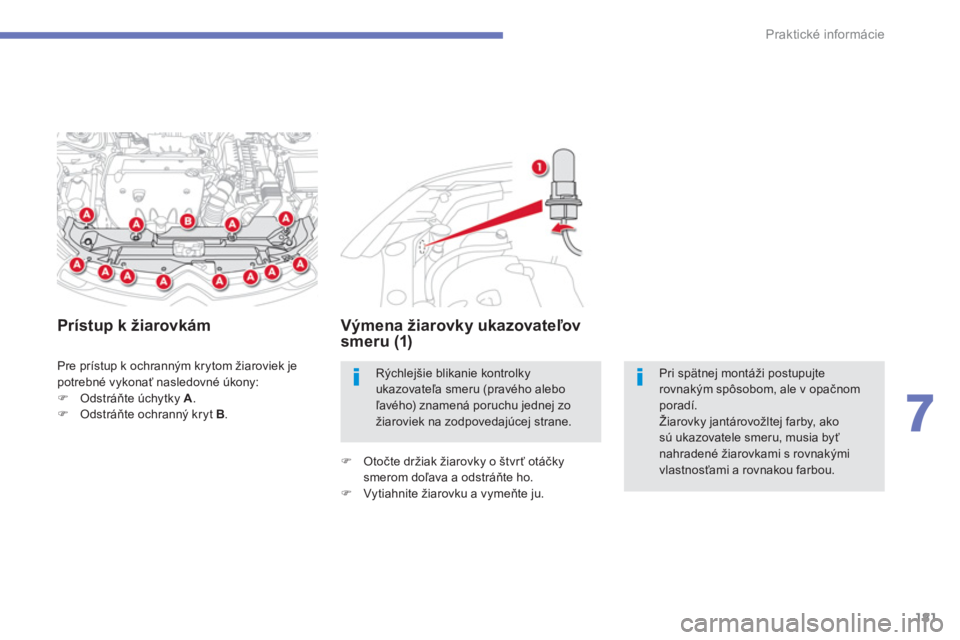

Pre prístup k ochranným krytom žiaroviek je potrebné vykonať nasledovné úkony:)Odstráňte úchytky A.)Odstráňte ochranný kryt B.
Prístup k žiarovkámVýmena žiarovky ukazovateľov
smeru (1)
) Otočte držiak žiarovky o štvrť otáčky smerom doľava a odstráňte ho.)
Vytiahnite žiarovku a vymeňte ju.
Rýchlejšie blikanie kontrolky ukazovateľa smeru (pravého aleboľavého) znamená poruchu jednej zo žiaroviek na zodpovedajúcej strane.

Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnomporadí.
Žiarovky jantárovožltej farby, ako sú ukazovatele smeru, musia byť nahradené žiarovkami s rovnakýmivlastnosťami a rovnakou farbou.

182
Praktické informácie
svetiel (4)
) Odstráňte ochranný umelohmotný kryt.)
Otočte držiak žiarovky smerom doľava aodstráňte ho.)
Vytiahnie žiarovku a jej zásuvku stlačen
