2013 CITROEN BERLINGO MULTISPACE Manual do condutor (in Portuguese)

151
AJUDA RÁPIDA
7

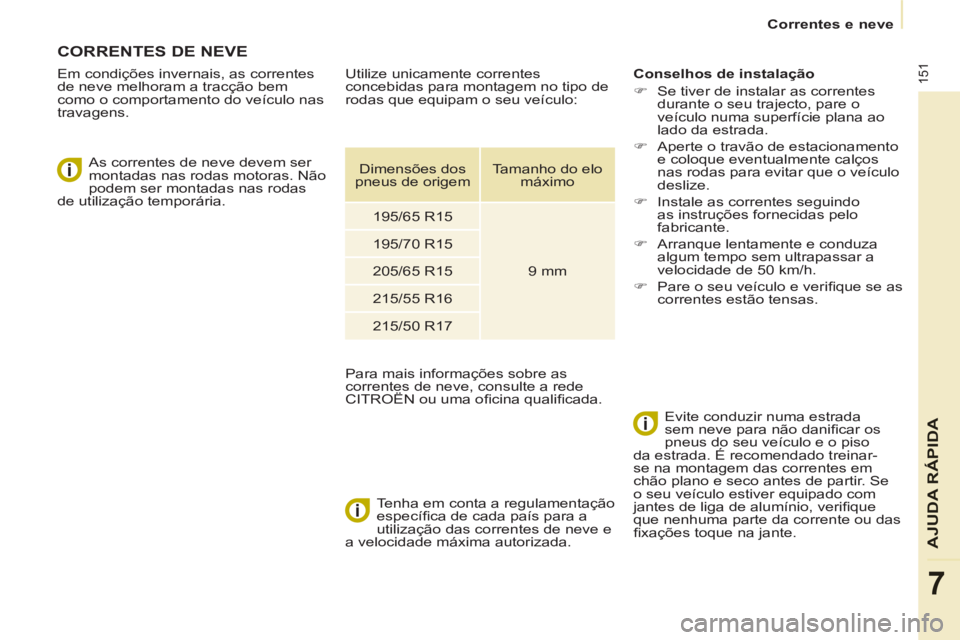

Correntes e neve

CORRENTES DE NEVE


Em condições invernais, as correntes
de neve melhoram a tracção bem
como o comportamento do veículo nas
travagens.

As correntes de neve devem ser
montadas nas rodas motoras. Não
podem ser montadas nas rodas
de utilização temporária.

Tenha em conta a regulamentação
específi ca de cada país para a
utilização das correntes de neve e
a velocidade máxima autorizada.
Conselhos de instalação


)
Se tiver de instalar as correntes
durante o seu trajecto, pare o
veículo numa superfície plana ao
lado da estrada.

)
Aperte o travão de estacionamento
e coloque eventualmente calços
nas rodas para evitar que o veículo
deslize.

)
Instale as correntes seguindo
as instruções fornecidas pelo
fabricante.

)
Arranque lentamente e conduza
algum tempo sem ultrapassar a
velocidade de 50 km/h.

)
Pare o seu veículo e verifi que se as
correntes estão tensas.


Evite conduzir numa estrada
sem neve para não danifi car os
pneus do seu veículo e o piso
da estrada. É recomendado treinar-
se na montagem das correntes em
chão plano e seco antes de partir. Se
o seu veículo estiver equipado com
jantes de liga de alumínio, verifi que
que nenhuma parte da corrente ou das
fi xações toque na jante.


Utilize unicamente correntes
concebidas para montagem no tipo de
rodas que equipam o seu veículo:
Para mais informações sobre as
correntes de neve, consulte a rede
CITROËN ou uma ofi cina qualifi cada.

Dimensões dos
pneus de origem
Tamanho do elo
máximo

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

152


Substituir uma lâmpada

SUBSTITUIR UMA LÂMPADA



Tipo A

Lâmpada totalmente em
vidro: puxe suavemente
uma vez que está
montada sob pressão.

Lavagem de alta pressão


Abra o capot do motor. Para aceder
às lâmpadas, passe a mão por trás do
bloco óptico.
Efectue as operações pela ordem
inversa para colocar cada lâmpada e
verifi que se o capot está bem fechado.
Tipo C

Lâmpada de halogéneo:
liberte a mola de bloqueio
do respectivo alojamento.
Tipo B

Lâmpada de baioneta:
prima na lâmpada e rode-
a no sentido contrário ao
dos ponteiros do relógio.

A substituição de lâmpadas de
halogéneo deve efectuar-se com
a luz apagada. Aguarde alguns
minutos (risco de queimadura grave).
Não toque directamente na lâmpada
com os dedos, utilize panos sem pêlos.
A formação de condensação nos
faróis é natural. A utilização corrente
do veículo faz desaparecer esta
humidade. A substituição de lâmpadas é efectuada
com a ignição desligada ou com a bateria
desligada. Aguarde cerca de 3 minutos,
após a substituição, para voltar a ligar a
bateria.
Ve r ifi que o funcionamento correcto das
luzes após cada intervenção.
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nas luzes e respectivo contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.


Tipos de lâmpadas

Estão instalados diferentes tipos de
lâmpadas no seu veículo. Para as retirar:

Tipo D

Díodo electroluminescente
(LED): para a substituição
das luzes diurnas, consulte
a rede CITROËN ou uma
ofi cina qualifi cada.

153
AJUDA RÁPIDA
7


Substituir uma lâmpada


3.
Luzes de mudança de direcção

Tipo B
, PY21W - 21W (âmbar)


- Retire a tampa puxando a
lingueta em borracha fl exível.

- Rode o porta-lâmpadas um
quarto de volta, no sentido
inverso dos ponteiros do relógio.

- Retire a lâmpada pressionando
ligeiramente por cima, rodando
no sentido inverso dos ponteiros
do relógio.

- Substitua a lâmpada.

- Ve r ifi que se a tampa está
correctamente colocada em toda
a sua periferia para garantir a
estanqueidade.
2.
Luzes de presença

Tipo A
, W5W - 5W


- Retire a tampa puxando a
lingueta em borracha fl exível.

- Retire o porta-lâmpadas montado
sob pressão puxando o conector.

- Substitua a lâmpada.

- Verifi que a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.


LUZES DIANTEIRAS



1.
Luzes de cruzamento/Luzes de
estrada

Tipo C
, H4 - 55W


- Retire a tampa do centro,
puxando a lingueta em borracha
fl exível.

- Desligue o conector eléctrico.

- Desengate a lingueta de
bloqueio.

- Substitua a lâmpada, fazendo
corresponder a parte metálica
com as ranhuras presentes na
luz.

- Coloque a lingueta de bloqueio.

- Verifi que a colocação correcta da
tampa em toda a periferia, para
garantir a estanqueidade.

154


Substituir uma lâmpada


4.
Luzes de nevoeiro

Tipo C
, H1 - 55W


- Retire os três grampos e o
parafuso de fi xação do pára-lamas,
localizados sob o pára-choques.

- Puxe o pára-lamas para cima.

- Desmonte as luzes de nevoeiro
retirando os parafusos acessíveis
através do orifício destinado ao
efeito no pára-choques com a
ajuda de uma chave Torx
© 30.

- Solte a luz de nevoeiro premindo o
grampo para o libertar.

- Retire a luz de nevoeiro pelo exterior.

- Rode 1/4 de volta a tampa amarela
para abrir.

- Retire os grampos que fecham
de um lado e do outro o pé da
lâmpada para a soltar.

- Retire a lâmpada puxando pelo eixo.

- Introduza a nova lâmpada, aperte
novamente os grampos em redor
da base da lâmpada e proceda às
operações inversas para colocar a
óptica e o pára-choques.



LUZ DE MUDANÇA DE
DIRECÇÃO LATERAL

Tipo A
, WY5W - 5W (âmbar)


- Empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a
frente.

- Consulte a rede CITROËN para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.

- Para a montar novamente, encaixe
a luz de mudança de direcção
lateral e puxe-a para a frente.


LUZES DO TECTO


Tipo A
, 12V5W - 5W


- Desencaixe a tampa transparente
deslizando uma chave de
parafusos em cada lado das luzes
do tecto.

- Puxe a lâmpada e substitua-a.

- Encaixe a tampa transparente no
respectivo alojamento e certifi que-se
de que está fi xa.

Dianteiras/Traseiras

155
AJUDA RÁPIDA
7


Substituir uma lâmpada


LUZES TRASEIRAS




- Identifi que a lâmpada avariada e
abra as portas traseiras a 180º.
Rubrica 2, secção "Aberturas".

- Retire os dois parafusos de fi xação
com a ajuda da chave de fendas,
localizada na caixa de ferramentas
sob o banco direito.

- A partir do exterior, puxe o bloco
óptico.

- Segurando na lâmpada, desligue o
conector eléctrico.

Aquando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fi o
de alimentação para não o entalar.
Depois de substituir a lâmpada da luz
de mudança de direcção traseira, o
tempo de reinicialização é superior a
cerca de 2 minutos.

- Afaste as 4 linguetas para extrair o
porta-lâmpadas.

- Retire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.

- Substitua a lâmpada.


Ao retirar o bloco óptico:


- com a porta traseira, puxe o bloco
para o centro do veículo,

- com portas com dobradiças, puxe o
bloco para fora.
Para obter mais informações sobre
as lâmpadas, consulte "Tipos de
lâmpadas".


1.
Luzes de travagem
/ luzes de

presença

Tipo B
, P21/5W - 21/5W

2.
Luzes de mudança de direcção

Tipo B
, PY21W - 21W (âmbar)

3.
Luzes de marcha-atrás

Tipo B
, P21W - 21W

4.
Luzes de nevoeiro

Tipo B
, P21W - 21W

Lavagem de alta pressão
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.

156


Substituir uma lâmpada


LUZES DA CHAPA DE MATRÍCULA




- Desapertar as duas porcas.

- Empurrar as hastes.

- Caso seja necessário, desligar o
conector para retirar a lâmpada.

- Substituir a lâmpada.


Na porta


- Afaste o plástico transparente com
uma chave de fendas.

- Substitua a lâmpada.

- Substitua o plástico transparente e
pressione em cima.


TERCEIRA LUZ DE TRAVAGEM


Tipo A , W 16 W - 16 W

Com portas com dobradiças


- Desengate o revestimento interior.

- Desligue o conector afastando a
respectiva lingueta.

- Rode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.

- Substitua a lâmpada.

- Coloque o porta-lâmpadas e ligue o
conector.

- Coloque o revestimento.



Tipo A
, W5W - 5W

157
AJUDA RÁPIDA
7


Substituir um fusível


SUBSTITUIR UM FUSÍVEL

As caixas de fusíveis estão
localizadas:


- na parte inferior do painel de bordo
do lado esquerdo (por trás da
tampa),

- sob o capot do motor (junto da
bateria).
As designações comunicadas
referem-se aos fusíveis que possam
ser substituídos pelo utilizador com
a ajuda do alicate, localizado atrás
do porta-objectos do painel de
bordo do lado direito. Para efectuar
outras intervenções, contacte a rede
CITROËN ou uma ofi cina qualifi cada.


Remoção e colocação de um
fusível

Substitua sistematicamente um
fusível com defeito por um fusível
de caIibre equivalente.

Para os profi ssionais: para
obter informações completas
relativamente aos fusíveis e relés,
consulte o esquema dos "Métodos"
através da rede.
A CITROËN declina toda a
responsabilidade pelos custos
originados pela reparação do seu
veículo ou falhas resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede CITROËN e não instalados
de acordo com as prescrições,
especialmente quando o consumo do
conjunto dos aparelhos suplementares
ligados ultrapassar os 10 miliamperes.
Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-lo.


●
Utilize o alicate.

158


Substituir um fusível



FUSÍVEIS DO PAINEL DE
BORDO
Incline a tampa para aceder aos
fusíveis. Fusíveis
F
Amperes
A
Atribuição
1 15 Limpa-vidros traseiro
2 - Livre
3 5 Airbag
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, cablagem das luzes
5 30 Elevador dos vidros
6 30 Fechaduras
7 5 Luz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30 Tomada de 12 V traseira e dianteira
10 15 Coluna central
11 15 Dispositivo anti-roubo de corrente fraca
12 15 Sensor de chuva e de luminosidade, airbag
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, Kit mãos-livres
15 30 Fechaduras
16 - Livre
17 40 Descongelamento do óculo traseiro/retrovisores
