2013 CITROEN BERLINGO MULTISPACE Instrukcja obsługi (in Polish)

71
ERGONOMIA
i K
A
OMFOR
T
3


Siedzenia



Demontaż kanapy tylnej



- W razie potrzeby, przesunąć fotele
do przodu.

- Ustawić kanapę (część 1/3 i/lub
2/3) w położeniu portfel.


Zakładanie kanapy



- Ustawić kanapę (część 1/3 i/lub
2/3) w położeniu pionowym.

- Ustawić zaczepy między dwoma
drążkami.

- Opuścić kanapę do tyłu.
Należy odwołać się do opisu
"położenia portfel" na poprzedniej
stronie. Aby ustawić kanapę (część 1/3 i/
lub 2/3) w położeniu "przewożenie
osób", przeczytaj informacje
na temat "położenia portfel" na
poprzedniej stronie.

- Pochylić całość o około 45° do tyłu.

- Podnieść kanapę w pionie

maksymalnie do zaczepów.

- Wyprostować kanap
ę przechylając
ją do przodu, a następnie podnieść ją.

72
Siedzenia

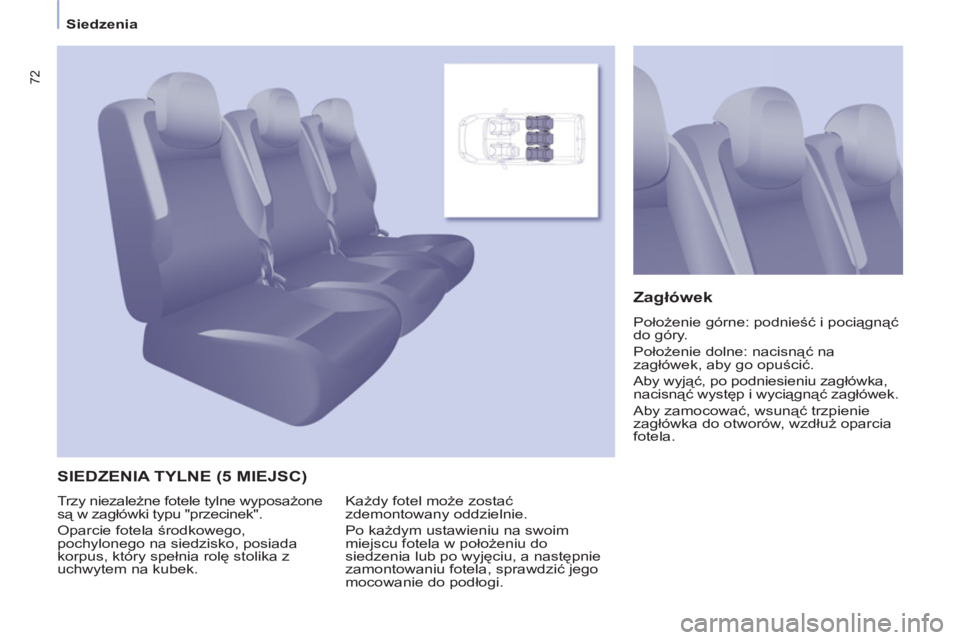

SIEDZENIA TYLNE (5 MIEJSC)


Zagłówek

Położenie górne: podnieść i pociągnąć
do góry.
Położenie dolne: nacisnąć na
zagłówek, aby go opuścić.
Aby wyjąć, po podniesieniu zagłówka,
nacisnąć występ i wyciągnąć zagłówek.
Aby zamocować, wsunąć trzpienie
zagłówka do otworów, wzdłuż oparcia
fotela.
Każdy fotel może zostać
zdemontowany oddzielnie.
Po każdym ustawieniu na swoim
miejscu fotela w położeniu do
siedzenia lub po wyjęciu, a następnie
zamontowaniu fotela, sprawdzić jego
mocowanie do podłogi. Trzy niezależne fotele tylne wyposażone
są w zagłówki typu "przecinek".
Oparcie fotela
środkowego,
pochylonego na siedzisko, posiada
korpus, który spełnia rolę stolika z
uchwytem na kubek.

73
ERGONOMIA
i K
A
OMFOR
T
3


Siedzenia



Pochylanie oparcia



- Pociągnąć dźwignię i ustawić
pochylenie oparcia.



Ustawienie oparcia w położeniu
stolik


- Pociągnąć dźwignię, aby opuścić
oparcie na siedzisko fotela.
Nie kłaść twardych lub ciężkich
przedmiotów na stoliku. Mogłyby
stworzyć zagrożenie w razie nagłego
hamowania lub zderzenia.


Ustawianie oparcia na swoim
miejscu


- Odblokować oparcie, pociągając za
dźwignię, a następnie ustawić je w
położeniu początkowym.
Po ustawieniu oparcia na swoim
miejscu, sprawdzić, czy jest
prawidłowo zamocowane.


Ustawienie fotela w położeniu
portfel


- Pociągnąć za dźwignię, aby
ustawić oparcie w położeniu stolik.

- Podnieść belkę znajdującą się za
fotelem, aby odsłonić tylne punkty
mocowania.

- Pochylić cały fotel do przodu, aż do
zablokowania.



Ustawienie fotela w położeniu
początkowym



- Popchnąć czerwoną dźwignię.

- Położyć fotel, aby zaryglować tylne
punkty mocowania.

- Podnieść oparcie, pociągając za
dźwignię.
Sprawdzić wszystkie mocowania fotela.

74
Siedzenia

Demontaż fotela



- W razie potrzeby, przesunąć
przednie fotele do przodu i pochylić
zagłówek.

- Ustawić fotel w położeniu portfel.


Praktyczne wskazówki

Po zakończeniu regulacji:


- nie demontować zagłówka,
jeżeli nie zostanie schowany i
przytwierdzony do wspornika,

- sprawdzić, czy pasy
bezpieczeństwa są zawsze
dostępne i łatwe do zapięcia przez
pasażerów,

- pasażer nie może zajmować fotela,
jeżeli pas bezpieczeństwa nie jest
wyregulowany i zapięty.

Sposób ustawienia fotela w
"położeniu portfel" opisany został
na poprzedniej stronie.

- Nacisnąć czerwoną dźwignię, aby
odryglować przednie nogi.

- Pochylić całość o około 45° do tyłu,
nie puszczając dźwigni.

- Zwolnić dźwignię
.

- Podnieść fotel w pionie
,
maksymalnie do zaczepów.

- Wyprostować fotel przechylając do
przodu, a następnie podnieść.



Montaż fotela na swoim miejscu



- Pochylić fotel o 45° do przodu.

- Ustawić zaczepy między dwoma
belkami.

- Położyć fotel, aby zaryglować
mocowania tylne.

- Pociągnąć dźwignię, aby ustawić
oparcie w położeniu początkowym.

- Podnieść zagłówek.
Sprawdzić, czy żaden przedmiot
nie zakrywa wnęk zaczepów i
nie uniemożliwia prawidłowego
zaryglowania foteli.

75
ERGONOMIA
i K
A
OMFOR
T
3


Siedzenia



Zagłówek

Jest to zagłówek typu "przecinek".
Położenie górne: nacisnąć występ,
podnieść go i pociągnąć do góry.
Położenie dolne: nacisnąć występ
i nacisnąć zagłówek z góry, aby go
opuścić.
Aby wyjąć zagłówek: ustawić go w
górnym położeniu, podnieść, a potem
wyjąć.
Schować zagłówek we wnętrzu
samochodu przymocowując go.
Aby zamocować: wprowadzić trzpienie
zagłówka w otwory, utrzymując
zagłówek w osi oparcia. Każdy fotel można zdemontować i
zamontować ponownie na określonym
miejscu, oznaczonym symbolem na
etykiecie fotela.
Fotele rzędu 2. i rzędu 3. są niezależne
i przestawiane.
SIEDZENIA TYLNE (7 MIEJSC)

76
Siedzenia

Fotel boczny lewy


Typy foteli rzędu 2.

Typy foteli rzędu 3.


Fotel środkowy
Fotel boczny prawy

Fotel boczny prawy

Fotel boczny lewy

77
ERGONOMIA
i K
A
OMFOR
T
3


Siedzenia


Pochylanie oparcia


- Pociągnąć dźwignię i ustawić
pochylenie.


Ustawienie fotela w położeniu stolik


- Opuścić maksymalnie zagłówek.

- Pociągnąć dźwignię, aby opuścić
oparcie na siedzisko fotela.

Ustawianie oparcia na swoim
miejscu


- Odblokować oparcie, pociągając za
dźwignię, a następnie ustawić je w
położeniu początkowym.
Sprawdzić, czy cały fotel jest
prawidłowo zamocowany.

Ustawienie fotela w położeniu
portfel


- Przej
ść do położenia stolik.

- Pociągnąć czerwoną taśmę
znajdującą się za fotelem, aby
uwolnić jego stopki z zamocowań w
podłodze.

- Pochylić cały fotel do przodu.



Modułowość fotela rzędu 2.

Ustawienie fotela w położeniu
początkowym


- Położyć całość fotela do tyłu.
Przed opuszczeniem fotela należy
zwrócić uwagę, aby:


- w rzędzie 3, stopa pasażera
nie znalazła się w punkcie
mocowania fotela w podłodze,

- fotel został prawidłowo
zaryglowany w podłodze,

- pas bezpieczeństwa był
dostępny dla pasażera.

78
Siedzenia

Modułowość fotela rzędu 3.


Ustawianie oparcia w położeniu
stolik


- Opuścić maksymalnie zagłówek.

- Pociągnąć dźwignię, aby złożyć
oparcie na siedzisko fotela.


Ustawianie oparcia w położeniu
początkowym


- Odblokować oparcie pociągając
dźwignię, a potem ustawić oparcie
w położeniu początkowym.
Sprawdzić, czy całość fotela jest
prawidłowo zamocowana.
Ustawianie fotela w położeniu
początkowym


- Nacisnąć czerwoną dźwignię.

- Odchylić całość fotela do tyłu.
Ustawianie fotela w położeniu
portfel


- Przejść do położenia stolik.

- Podnieść belkę wyposażoną w
czerwoną taśmę, usytuowaną za
fotelem, aby uwolnić stopki fotela z
zamocowań w podłodze.

- Pochylić całość fotela do przodu.
Zwracać uwagę, aby:


- fotel został prawidłowo
zaryglowany w podłodze,

- pas bezpieczeństwa był
dostępny dla pasażera.
