2013 CITROEN BERLINGO MULTISPACE Instrukcja obsługi (in Polish)

87
ERGONOMIA
i K
A
OMFOR
T
3


Informacje praktyczne


WYPOSAŻENIE MIEJSC
SIEDZĄCYCH

Schowki w podłodze

Przed fotelami tylnymi w podłodze
znajdują się dwa schowki.
Aby je otworzyć, należy wsunąć palce
w zagłębienia i podnieść pokrywę.


Stoliki typu lotniczego

Aby je rozłożyć, pociągnąć do góry i
pochylić.
Ze względów bezpieczeństwa, w
przypadku silnego nacisku, stolik
automatycznie się odczepi.
Aby wstawić stolik na swoje miejsce,
pionowo ustawiony stolik należy
wsunąć najpierw z jednej strony, a
następnie z drugiej.
Nie kłaść twardych i ciężkich
przedmiotów na stoliku. W przypadku
nagłego hamowania lub uderzenia
mogą być bardzo niebezpieczne.
Z boku każdego stolika znajduje się
haczyk na torbę.


Żaluzje boczne

Żaluzje boczne można założyć na
boczne drzwi przesuwne.
Aby rozwinąć boczną żaluzję, należy
pociągnąć występ żaluzji.
Aby nie uszkodzić żaluzji w momencie
otwierania drzwi, sprawdzić, czy
uchwyt jest prawidłowo zaczepiony.
Trzymać za występ przez cały
czas, podczas podnoszenia , jak i
opuszczania żaluzji.

88


Informacje praktyczne

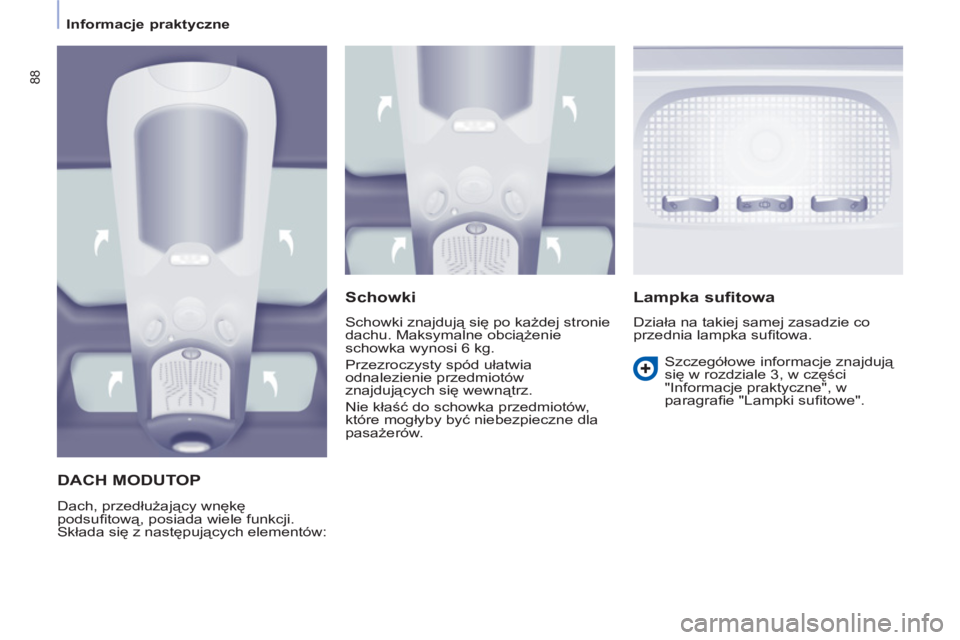

DACH MODUTOP

Dach, przedłużający wnękę
podsufi tową, posiada wiele funkcji.
Składa się z następujących elementów:


Schowki

Schowki znajdują się po każdej stronie
dachu. Maksymalne obciążenie
schowka wynosi 6 kg.
Przezroczysty spód ułatwia
odnalezienie przedmiotów
znajdujących się wewnątrz.
Nie kłaść do schowka przedmiotów,
które mogłyby być niebezpieczne dla
pasażerów.


Lampka sufitowa

Działa na takiej samej zasadzie co
przednia lampka sufi towa.

Szczegółowe informacje znajdują
się w rozdziale 3, w części
"Informacje praktyczne", w
paragrafi e "Lampki sufi towe".

89
ERGONOMIA
i K
A
OMFOR
T
3


Informacje praktyczne


Od wewnątrz

Od zewnątrz



Bagażnik tylny

Ten bagażnik dostępny jest z poziomu
tylnych miejsc lub bagażnika.
Z miejsc tylnych, przesunąć pokrywy,
aby otworzyć bagażnik.


Nawiewy

Przełącznik z 3 pozycjami umożliwia
ustawienie nadmuchu.
Nawiewy posiadają odświeżacz
powietrza. Z bagażnika samochodu, położyć kciuk
w zagłębieniu, a następnie pociągnąć
za uchwyt, aby otworzyć.

Otwierać ostrożnie, aby uniknąć
wypadnięcia przedmiotów
schowanych wewnątrz bagażnika
dachowego.
Maksymalne dopuszczalne obciążenie
wynosi 10 kg.

90


Informacje praktyczne


ODŚWIEŻACZ POWIETRZA

Odświeżacz powietrza umożliwia
rozprowadzanie zapachu w kabinie za
pomocą nawiewów w płycie dachu.


Regulacja intensywności
zapachu
Za pomocą chromowanego pokrętła
można wyregulować intensywność
zapachu:


- w lewo, aby zmniejszyć,

- w prawo, aby zwiększyć.
Aby wyłączyć rozprowadzanie
zapachu, należy przekręcić
chromowane pokrętło maksymalnie w
lewo.


Wyjmowanie odświeżacza
powietrza


- Wcisnąć przycisk, przekręcając go
o ćwierć obrotu w lewo, do końca.

- Wyjąć odświeżacz powietrza z płyty
dachu.

- Wymienić wkład.

91
ERGONOMIA
i K
A
OMFOR
T
3


Informacje praktyczne



Wymiana wkładu

Zestaw zamienny składa się z wkładu
B i szczelnego opakowania C .


- Zdjąć folię zabezpieczającą D .

- Ustawić przednią część wkładu
B na pokrętle
A odświeżacza
powietrza.

- Przekręcić o ćwierć obrotu, aby
zablokować na pokrętle i zdjąć
opakowanie.

- Włożyć odświeżacz powietrza do
gniazda.
W każdej chwili można wymienić wkład
i zachować wkład już
rozpoczęty w
oryginalnym opakowaniu.
Pokrętło odświeżacza powietrza A nie
jest częścią wkładu.
Nowe wkłady nie posiadają pokrętła A .


Montaż odświeżacza powietrza

Po założeniu lub wymianie wkładu:


- Włożyć odświeżacz powietrza na
swoje miejsce.

- Przekręcić o ćwierć obrotu w
prawo.



Praktyczne wskazówki

Ze względów bezpieczeństwa używać
wyłącznie oryginalnych wkładów. Nie
demontować wkładu.
Zachować szczelne opakowanie
wkładu, które służy jako opakowanie,
gdy odświeżacz powietrza nie jest
używany.
Używać jedynie wkładów zapachowych
zalecanych przez CITROËNA.
Przechowywać poza zasięgiem
dzieci i zwierząt. Unikać kontaktu ze
skórą i oczami. W razie połknięcia,
skontaktować się z lekarzem i pokazać
mu opakowanie lub etykietę produktu. Pokrętło odświeżacza powietrza
A może być przymocowane do
wielofunkcyjnej płyty dachu jedynie z
wkładem.

Z tego względu należy zawsze
przechowywać pokrętło A i jeden wkład.

Wkłady są do nabycia w sieci CITROËNA.

92


Informacje praktyczne








RELINGI Dachu Modutop

Te dwa relingi Dachu Modutop ułożone
podłużnie są zdejmowane. Dopuszczalne obciążenie każdego z
relingów dachowych wynosi 35 kg.
W każdym przypadku, ładunek
musi opierać się na specjalnych
antypoślizgowych taśmach i nie
powinien dotykać dachu, ani szyby
dachu.
Zalecenia dotyczące montażu:


- Otworzyć osłony zabezpieczające.

- Za pomocą śrubokręta
(schowanego w pokrowcu pod
prawym fotelem) odkręcić 4 śruby.

- Obrócić relingi o 90° wydrążoną
częścią do przodu.

- Przykręcić 4 śruby.

- Zamknąć osł
ony zabezpieczające.

- Użyć wyłącznie otworów na
pasek A , aby prawidłowo
przymocować ładunek.

93
ERGONOMIA
i K
A
OMFOR
T
3


Informacje praktyczne


RELINGI DACHOWE

W przypadku instalacji belek poprzecznych na relingach, należy sprawdzić
wartość obciążenia dopuszczalną przez producenta, nie więcej niż 75 kg.

94


Informacje praktyczne


Zapalanie/wyłączenie automatyczne
Lampka sufi towa przednia zapala
się w momencie wyciągnięcia klucza
ze stacyjki, odryglowania pojazdu,
otwarcia drzwi przednich lub lokalizacji
samochodu za pomocą pilota zdalnego
sterowania.
Gaśnie stopniowo po włączeniu
zapłonu i zablokowaniu pojazdu. Z przodu: włączenie po
otworzeniu drzwi przednich. Można je zapalić lub zgasić za
pomocą przełącznika ręcznego
przy włączonym zapłonie.

Z tyłu: włączenie po
otworzeniu drzwi tylnych.
Jeżeli drzwi pozostaną
otwarte przez kilka minut,
lampki sufi towe zgasną.
Wyłączone na stałe. Zapalone na stałe, przy
włączonym zapłonie.
Lampka sufi towa przednia

LAMPKI SUFITOWE


Lampka sufi towa tylna

Przednie indywidualne lampki do czytania
