2013 CITROEN BERLINGO MULTISPACE Instrukcja obsługi (in Polish)

111
BEZPIECZEŃSTWO
4



Pasy bezpieczeństwa


PASY BEZPIECZEŃSTWA

Re
gulacja wysokości

Ścisnąć dźwignię z zaczepem
przelotowym pasa i przesunąć całość,
po stronie
fotela kierowcy i po stronie
pojedynczego siedzenia pasażera.


Zapinanie

Pociągnąć za pas, następnie wsunąćsprzączkę w klamrę ryglującą.
Sprawdzić zapięcie pasa przez
pociągnięcie.
Kontrolka niezapiętego pasa bezpieczeństwa kierowcy
Odpinanie

Nacisnąć czerwony przycisk.
P
o uruchomieniusamochodu, jeżeli kierowca nie zapiął swojego pasa
bezpieczeństwa, zapali się ta
k
ontrolka.


Praktyczne wskazówki

Kierowca musi upewnić się, czy
pasażerowie prawidłowo zapinają
pasy bezpieczeństwa oraz czy, przed
rozpoczęciem podróży, wszyscy mają
zapięte pasy.
Bez względu na miejsce zajmowane
w samochodzie, należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Pasy bezpieczeństwa wyposażone
są w nawijacz, umożliwiający
automatyczne dostosowanie długości
pasa do budowy ciała.
Nie używać przedmiotów (spinek do
bielizny, klipsów, zacisków, ...), które
powodują luz między pasażerem a
pasem bezpieczeństwa.
Po użyciu pasa, należy upewnić się,
czy jest on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy, nale
ży sprawdzić,
czy pas jest prawidłowo zwinięty,
a sprzączka jest przygotowana do
zapięcia pasa.
W zależności od rodzaju i siły
uderzenia, mechanizm pirotechniczny
może uruchomić się wcześniej
i niezależnie od wyzwolenia
poduszek powietrznych. Następuje
natychmiastowe naprężenie pasów i
przyciśnięcie ich do ciała pasażerów.
Uruchomieniu napinaczy towarzyszy
wydzielanie się niegroźnego dymu oraz
hałas spowodowany wystrzeleniem
ładunku pirotechnicznego
wbudowanego w systemie.

11 2 11 2



Pasy bezpieczeństwa


Zalecenia dotyczące przewozu
dzieci:


- do przewożenia dzieci o wzroście
mniejszym niż 150 cm, poniżej
12 roku życia, należy używać
odpowiednich fotelików,

- nie wolno przewozić dziecka na
kolanach, nawet przy zapiętym
pasie bezpieczeństwa.
Więcej informacji na temat
fotelików dziecięcych znajduje
się w rozdziale 4, części
"Przewożenie dzieci".

Pas bezpieczeństwa należy
czyścić za pomocą wody z
dodatkiem mydła lub środka
do czyszczenia materiałów
tekstylnych, sprzedawanego w
sieci CITROËNA.
Ze względu na obowiązujące przepisy
bezpieczeństwa, każda naprawa lub
kontrola musi być wykonywana w
ASO sieci CITROËN, co gwarantuje
właś
ciwy standard usługi.
Należy okresowo kontrolować pasy
bezpieczeństwa, (nawet po niewielkim
zderzeniu) w ASO sieci CITROËN
lub w warsztacie specjalistycznym:
pasy nie mogą posiadać śladów
zużycia, cięcia lub rozwarstwienia,
nie mogą być również przerabiane i
modyfi kowane. Ogranicznik naciągu reguluje nacisk
pasa na ciało pasażera.
Pasy bezpieczeństwa z napinaczem
pirotechnicznym są aktywne od
momentu włączenia zapłonu.
Nawijacze wyposażone są w
mechanizm automatycznej blokady
wyzwalany w momencie zderzenia,
hamowania awaryjnego lub
przewrócenia samochodu.
Pas bezpieczeństwa odpina się
poprzez naciśnięcie czerwonego
przycisku na sprzączce. Po odpięciu,
prawidłowo ułożyć pas.

Zapala się kontrolka poduszki
powietrznej, jeżeli napinacze zadziałały.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Aby pas bezpieczeństwa spełniał
swoje zadanie, powinien być:


- wykorzystywany przez jedną
osobę,

- nie powinien być skręcony,
sprawdzić pociągając jednostajnym
ruchem przed siebie,

- napięty jak najbliżej ciała.
Górna część pasa bezpieczeństwa
musi przebiegać w zagłębieniu
ramienia.
Dolna część pasa bezpieczeństwa
musi być ustawiona jak najniżej na
wysokości miednicy.

Nie należy zamieniać miejscami klamer
pasów, ponieważ może to spowodować
ich nieprawidłowe działanie. Jeżeli
siedzenia wyposażone są w podłokietniki,
część brzuszna pasa powinna
przechodzić pod podłokietnikiem.

Sprawdzić prawidłowe zablokowanie
pasa pociągając go energicznym
ruchem.

Pasy bezpieczeństwa foteli
przednich
Przednie fotele wyposażone są w
napinacze pirotechniczne i ograniczniki
naprężenia pasów.


Pasy bezpieczeństwa miejsc
tylnych
(5 miejsc)

Tylne miejsca wyposażone są w pasy
bezpieczeństwa o trzech punktach
mocowania z nawijaczem.

11 3
BEZPIECZEŃSTWO
4



Pasy bezpieczeństwa



Pasy bezpieczeństwa miejsc tylnych

(7 miejsc)

W rzędzie 2.
Wszystkie trzy siedziska są
wyposażone w trzypunktowe pasy
bezpieczeństwa ze zwijaczami.
Podczas składania foteli bocznych albo
oparć do położenia „stolik”, uważać,
aby nie przyciąć taśmy środkowego
pasa bezpieczeństwa.
Podczas manipulowania fotelami
bocznymi (demontaż/montaż) albo
podczas zajmowania miejsc w
rzędzie 3., uważać, aby nie zaczepić
środkowego pasa.
Zwracać uwagę na prawidłowe
zwinięcie środkowego pasa
bezpieczeństwa w gnieździe w dachu
kabiny.
W rzędzie 3.
Obydwa siedziska są wyposażone w
trzypunktowe pasy bezpieczeństwa ze
zwijaczami.
Nie przymocowywać pasów do
pierścieni mocujących oznaczonych
czerwonym krzy
żem, pokazanych na
etykiecie.
Zwracać uwagę na prawidłowe
mocowanie pasów do pierścieni
przewidzianych w tym celu.
Nieużywane pasy bezpieczeństwa
rzędu 3. można schować w celu
zwolnienia przestrzeni ładunkowej
i ułatwienia wykorzystania zasłony
bagażu.
Zaczepić karabińczyk w miejscu
przewidzianym w tym celu na
okładzinie tylnego słupka.

11 4 11 4



Poduszki powietrzne


PODUSZKI POWIETRZNE

Poduszki powietrzne zostały
zaprojektowane tak, by zwiększyć
bezpieczeństwo osób w razie silnego
zderzenia; uzupełniają one działanie
pasów z ogranicznikiem naciągu. W chwili zderzenia, elektroniczne
detektory wykrywają i analizują
zderzenia czołowe oraz boczne w
strefach wykrywania zderzenia:


- w razie silnego zderzenia, poduszki
napełniają się natychmiast,
zwiększając bezpieczeñstwo
pasażerów pojazdu. Natychmiast
po zderzeniu, gaz zawarty w
poduszce ulatnia się, dzięki czemu
poduszka nie przeszkadza w
widoczności, ani w opuszczeniu
samochodu,
- w razie niewielkiego zderzenia,
uderzenia w tylną część lub w
pewnych warunkach podczas
dachowania, poduszki nie
są odpalane; jedynie pasy
bezpieczeństwa zapewniają
bezpieczeństwo w takich
warunkach.
Siła zderzenia zależy od charakteru
przeszkody i prędkości pojazdu w
chwili kolizji.

11 5
BEZPIECZEŃSTWO
4
11 5



Poduszki powietrzne



Praktyczne wskazówki

Przyjmować normalną i pionową
pozycję siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Niczego nie trzymać między
pasażerami i poduszkami powietrznymi
(dzieci, zwierząt, przedmiotów...).
Mogłyby one zakłócić działanie
poduszek lub spowodować skaleczenia
u pasażerów.
W przypadku, gdy pojazd uległ
wypadkowi lub, gdy był skradziony,
należy sprawdzić system poduszek
powietrznych.
Naprawy systemu poduszek
powietrznych muszą być wykonywane
w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Nawet przy zachowaniu wszystkich
wymienionych powyżej środków
ostrożności, w momencie rozwinięcia
poduszki powietrznej, nie można
wykluczyć niebezpieczeństwa
zranienia lub niewielkich oparzeń
głowy, klatki piersiowej czy ramion.
Poduszka napełnia się prawie
natychmiast (w kilka milisekund),
następnie opróżnia się, uwalniając
gorący gaz przez specjalne otwory.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
zatwierdzone przez Markę. Zapewniają
one skuteczność bocznych poduszek
powietrznych. Skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Nigdy niczego nie mocować i nie
przyklejać na oparciach siedzeń,
mogłoby to spowodować skaleczenia
klatki piersiowej lub ramion podczas
zadziałania bocznej poduszki
powietrznej.
Nie zbliżać się do drzwi, bardziej niż
jest to konieczne.

Czołowe poduszki powietrzne
Nie prowadzić pojazdu trzymając
kierownicę za jej ramiona lub opierając
ręce na jej środku.
Pasażer nie powinien trzymać nóg
na desce rozdzielczej ze względu
na niebezpiecze
ństwo obrażeń ciała
w momencie otworzenia poduszki
powietrznej.
W miarę możliwości powstrzymać się
od palenia (papieros, fajka), ponieważ
uruchomienie poduszki w tym czasie
mogłoby spowodować oparzenia lub
obrażanie ciała.
Nie demontować, nie przekłuwać i nie
narażać koła kierownicy na uderzenia.

Poduszki powietrzne działają
tylko przy włączonym zapłonie.


Mechanizm poduszek powietrznych
działa tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego
wypadku lub innego wypadku),
poduszka powietrzna nie zadziała.

Wystrzeleniu poduszki powietrznej
towarzyszy wydostawanie się dymu
oraz odgłosu, spowodowanego
odpaleniem wkładu pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wystrzału może, na krótki czas,
osłabić słuch.
Poduszka powietrzna pasażera
musi być bezwzględnie
wyłączona, jeżeli fotelik dziecięcy
jest zainstalowany "tyłem do kierunku
jazdy". Rozdział 4, część "Przewożenie
dzieci".

11 6 11 6



Poduszki powietrzne



Poduszki kurtynowe
Poduszki kurtynowe chronią, w
przypadku silnego uderzenia
bocznego, kierowcę i pasażerów
(oprócz środkowego fotela
w 2 rzędzie), ograniczając
niebezpieczeństwo uszkodzenia
głowy.
Każda poduszka kurt
ynowa zintegrowana jest w słupkach i górnej części kabiny.

Akt
ywacja
Poduszki otwierają się jednocześnie
z odpowiadającymi im bocznymi
poduszkami powietrznymi, w
przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy
samochodu B , prostopadle do osi
wzdłużnej samochodu w płaszczyźnie
poziomej oraz w kierunku od zewnątrz
do wewnątrz samochodu.
Kurt
ynowa poduszka powietrzna
rozwija się między osobą zajmującą
przedni lub tylny fotel samochodu i szybą.



Boczne poduszki powietrzne

Poduszki chronią, w przypadku
silnego uderzenia bocznego, kierowcę
i pasażera siedzącego z przodu,
ograniczając niebezpieczeństwo
uszkodzenia klatki piersiowej.
Każda boczna poduszka powietrzna
zintegrowana jest w oparciach foteli
przednich od strony drzwi.

Aktywacja
Poduszki otwierają się osobno, w
przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy
samochodu B
, prostopadle do osi
wzdłużnej samochodu w płaszczyźnie
poziomej oraz w kierunku od zewnątrz
do wewnątrz samochodu.
Boczna poduszka powietrzna rozwija
się między osobą zajmującą przedni
fotel w samochodzie i płytą danych
drzwi.
Strefy wykrywania uderzenia


A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.
Usterka działania
W przypadku zapalenia się tej
kontrolki, włączenia sygnału
dź
więkowego i pojawienia
się na ekranie komunikatu,
należy skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym i poddać system
sprawdzeniu. Poduszki powietrzne
mogą nie otworzyć się w przypadku
silnego uderzenia.

W przypadku lekkiego zahaczenia
bocznej części samochodu lub w
przypadku dachowania, poduszka
może się nie otworzyć.

11 7
BEZPIECZEŃSTWO
4
11 7



Poduszki powietrzne



Czołowe poduszki powietrzne

Poduszka powietrzna kierowcy
znajduje się w środkowej części
kierownicy, natomiast poduszka
powietrzna pasażera z przodu, w
desce rozdzielczej.

Aktywacja
Poduszki powietrzne wyzwalają
się jednocześnie, o ile czołowa
poduszka powietrzna pasażera nie
jest wyłączona, w przypadku silnego
zderzenia czołowego całą lub częścią
przedniej strefy samochodu A
, zgodnie
z osią wzdłużną samochodu w
płaszczyźnie poziomej oraz w kierunku
od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się
między osobą zajmującą przedni fotel
w samochodzie i deską rozdzielczą,
w celu amortyzacji szarpnięcia do
przodu.
Wyłączenie
Tylko poduszka powietrzna po stronie
pasażera może być wyłączona:



- Przy wyłączonym zapłonie
, włożyć
klucz do przełącznika wyłączenia
poduszki powietrznej pasażera,


- przekręcić klucz w położenie "OFF"
,

- następnie wyciągnąć go, nie
zmieniając jego położenia.

Kontrolka poduszki powietrznej
pasażera zapala się na czas
wyłączenia poduszki.

W razie zapalenia się na stałe
obydwu kontrolek poduszek
powietrznych, nie instalować
fotelika dziecięcego w
położeniu tyłem do kierunku
jazdy, skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.



Usterka działania czołowej poduszki powietrznej

Aby zapewnić bezpieczeństwo
dziecka, w przypadku montażu
fotelika dziecięcego na przednim
siedzeniu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie
wyłączyć poduszkę powietrzną pasażera.
W przeciwnym przypadku, dziecko
narażone będzie na poważne obrażenia
ciała lub śmierć, w momencie wyzwolenia
poduszki powietrznej pasażera.
Ponowne włączenie
W pozycji "OFF"
poduszka powietrzna
pasażera nie otworzy się w przypadku
zderzenia.
Zaraz po wyjęciu fotelika dziecięcego,
należy przekręcić klucz w przełączniku
poduszki powietrznej pasażera w
pozycję "ON"
, włączając tym samym
poduszkę i zapewniając bezpieczeństwo
pasa
żera w przypadku zderzenia.


Jeżeli kontrolka zapali się w
zestawie wskaźników, włączy
się sygnał dźwiękowy, a na
ekranie wyświetli się komunikat,
należy skontaktować się z
ASO sieci CITROËN lub z
warsztatem specjalistycznym w
celu weryfi kacji systemu.

11 8 11 8

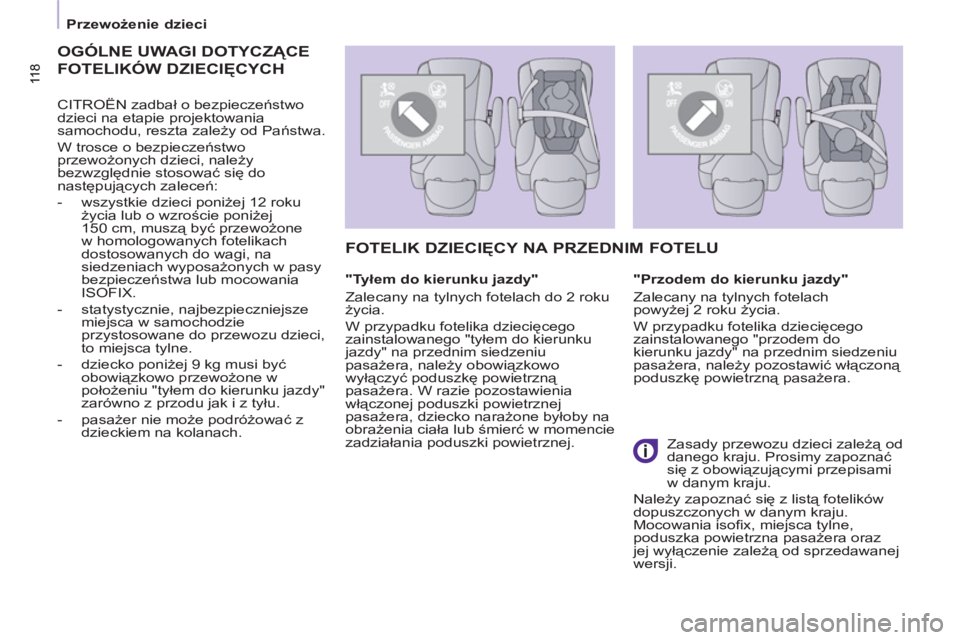

Przewożenie dzieci


OGÓLNE UWAGI DOTYCZĄCE
FOTELIKÓW DZIECIĘCYCH


CITROËN zadbał o bezpieczeństwo
dzieci na etapie projektowania
samochodu, reszta zależy od Państwa.
W trosce o bezpieczeństwo
przewożonych dzieci, należy
bezwzględnie stosować się do
następujących zaleceń:


- wszystkie dzieci poniżej 12 roku
życia lub o wzroście poniżej
150 cm, muszą być przewożone
w homologowanych fotelikach
dostosowanych do wagi, na
siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania
ISOFIX.

- statystycznie, najbezpieczniejsze
miejsca w samochodzie
przystosowane do przewozu dzieci,
to miejsca tylne.

- dziecko poniżej 9 kg musi być
obowiązkowo przewożone w
położeniu "tyłem do kierunku jazdy"
zarówno z przodu jak i z tyłu.

- pasażer nie może podróżować z
dzieckiem na kolanach.



FOTELIK DZIECIĘCY NA PRZEDNIM FOTELU


"Tyłem do kierunku jazdy"
Zalecany na tylnych fotelach do 2 roku
życia.
W przypadku fotelika dziecięcego
zainstalowanego "tyłem do kierunku
jazdy" na przednim siedzeniu
pasażera, należy obowiązkowo
wyłączyć poduszkę powietrzną
pasażera. W razie pozostawienia
włączonej poduszki powietrznej
pasażera, dziecko narażone byłoby na
obrażenia ciała lub śmierć w momencie
zadziałania poduszki powietrznej.
"Przodem do kierunku jazdy"
Zalecany na tylnych fotelach
powyżej 2 roku życia.
W przypadku fotelika dziecięcego
zainstalowanego "przodem do
kierunku jazdy" na przednim siedzeniu
pasażera, należy pozostawić włączoną
poduszkę powietrzną pasażera.


Zasady przewozu dzieci zależą od
danego kraju. Prosimy zapoznać
się z obowiązują
cymi przepisami
w danym kraju.
Należy zapoznać się z listą fotelików
dopuszczonych w danym kraju.
Mocowania isofi x, miejsca tylne,
poduszka powietrzna pasażera oraz
jej wyłączenie zależą od sprzedawanej
wersji.
