Sur une voiture garée sur une route très
en pente, l’enrouleur peut se bloquer;
c’est un fait normal. De plus, le mécanis-
me de l’enrouleur bloque la sangle à
chaque extraction rapide ou en cas de frei-
nages brusques, chocs et virages à vites-
se élevée.
Le siège arrière est muni de ceintures de
sécurité inertielles à trois points d’ancra-
ge avec enrouleur.
SYSTEME S.B.R.
La voiture est dotée du système appelé
S.B.R. (Seat Belt Reminder) qui signale au
conducteur et au passager avant qu’ils
n’ont pas bouclé leur ceinture de sécuri-
té de la manière suivante:
❒allumage fixe du témoin continue de l’avertisseur sonore pen-
dant les 6 premières secondes;
❒allumage clignotant du témoin lité intermittente de l’avertisseur so-
nore les 96 secondes suivantes.
Pour la désactivation permanente, s’adres-
ser au Réseau d’Après Vente Abarth.
Le système S.B.R. peut être aussi réacti-
vé avec le menu de configuration
CEINTURES
DE SECURITE
UTILISATION DES CEINTURES

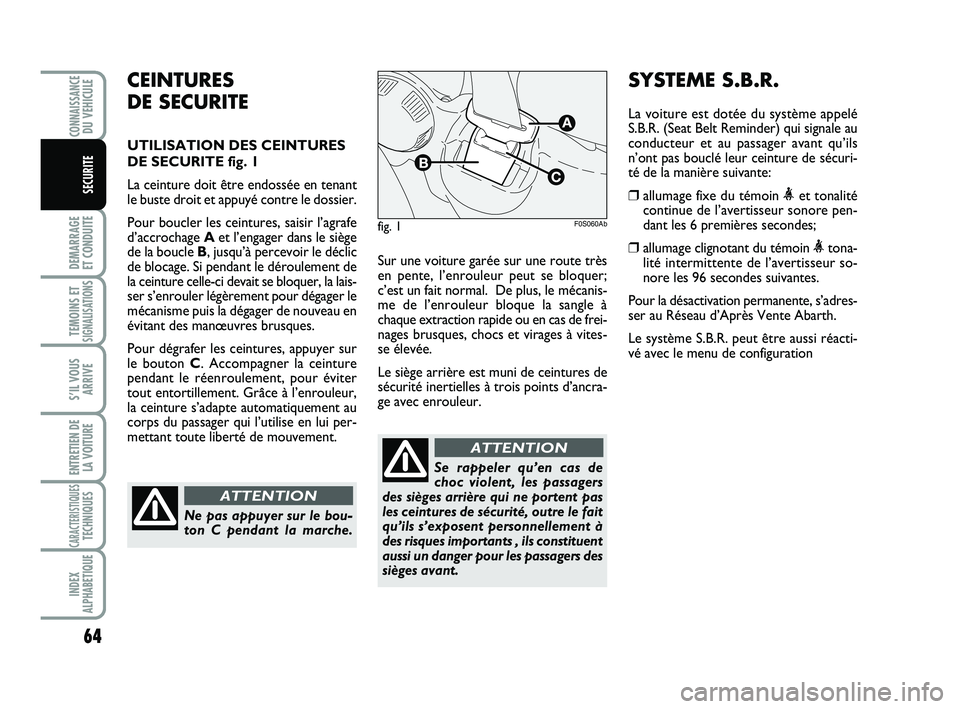

DE SECURITE fig. 1
La ceinture doit être endossée en tenant
le buste droit et appuyé contre le dossier.
Pour boucler les ceintures, saisir l’agrafe
d’accrochage Aet l’engager dans le siège
de la boucle B, jusqu’à percevoir le déclic
de blocage. Si pendant le déroulement de
la ceinture celle-ci devait se bloquer, la lais-
ser s’enrouler légèrement pour dégager le
mécanisme puis la dégager de nouveau en
évitant des manœuvres brusques.
Pour dégrafer les ceintures, appuyer sur
le bouton C. Accompagner la ceinture
pendant le réenroulement, pour éviter
tout entortillement. Grâce à l’enrouleur,
la ceinture s’adapte automatiquement au
corps du passager qui l’utilise en lui per-
mettant toute liberté de mouvement.
Ne pas appuyer sur le bou-
ton C pendant la marche.
ATTENTION
Se rappeler qu’en cas de
choc violent, les passagers
des sièges arrière qui ne portent pas
les ceintures de sécurité, outre le fait
qu’ils s’exposent personnellement à
des risques importants , ils constituent
aussi un danger pour les passagers des
sièges avant.
ATTENTION
fig. 1F0S060Ab
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 64

65
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
PRETENSIONNEURS
Pour renforcer l’efficacité des ceintures de
sécurité, la voiture est équipée de pré-
tensionneurs avant, qui, en cas de choc
frontal violent, font reculer de quelques
centimètres la sangle des ceintures en ga-
rantissant une adhérence parfaite des cein-
tures au corps des passagers et ce, avant
l’action de retenue. Le blocage de l’en-
rouleur indique que le dispositif a été ac-
tivé; la sangle de la ceinture n’est plus ré-
cupérée même si elle est accompagnée.
En outre, cette voiture est équipée d’un
deuxième dispositif de prétensionnement
(installé en zone finition de sol) et l’acti-
vation est indiquée par le raccourcisse-
ment du câble métallique.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture de
manière qu’elle adhère parfaitement au
buste et au bassin.
Pendant l’intervention du prétensionneur
il peut y avoir une légère émission de fu-
mée. Cette fumée n’est pas nocive et n’in-
dique pas un début d’incendie. Le préten-
sionneur ne nécessite d’aucun entretien ni
graissage. Toute modification apportée à
son état primitif invalide son efficacité. Au
cas où à la suite d’évènements naturels ex-
ceptionnels (inondations, bourrasques,
etc.) le dispositif est entré en contact avec
de l’eau et de la boue, il faut absolument
le remplacer.LIMITEURS DE CHARGE
Pour augmenter la protection offerte aux
passagers en cas d’accident, les enrouleurs
des ceintures de sécurité avant sont do-
tés, à leur intérieur, d’un dispositif qui per-
met de doser opportunément la force qui
agit sur le buste et les épaules pendant l’ac-
tion de retenue des ceintures en cas de
choc frontal.
AVERTISSEMENTS GENERAUX
POUR L’UTILISATION DES
CEINTURES DE SECURITE
Le conducteur doit toujours respecter (et
faire respecter par ses passagers) toutes
les dispositions de loi concernant l’obbli-
gation et le mode d’emploi des ceintures.
Toujours bloucler les ceintures de sécu-
rité avant de prendre la route.
L’utilisation des ceintures de sécurité est
obbligatoire également pour les femmes
enceintes; pour elles et pour l’enfant à
naître le risque de lesions en cas d’acci-
dent est sensiblement inférieur lorsque les
ceintures sont bouclées. Les femmes en-
ceintes doivent placer la partie de la sangle
beaucoup plus bas, de façon à ce qu’elle
passe sur le bassin et sous le ventre (com-
me indiqué sur la fig. 2). Le prétensionneur ne peut
être utilisé qu’une fois. Après
son activation, s’adresser au Réseau
d’Après Vente Abarth pour le faire
remplacer. Pour connaitre la validi-
té du dispositif, lire l’étiquette logée
sur la tôle bordant la porte: Lorsque
la date de péremption approche,
s’adresser au Réseau d’Après Vente
Abarth pour le faire remplacer.
ATTENTION
Toute opération comportant
des chocs, des vibrations ou
des réchauffements localisés
(supérieures à 100°C pour
une durée de 6 heures maximum) dans
la zone du prétensionneur peut provo-
quer son endommagement ou son dé-
clenchement; dans ces conditions ne
rentrent pas les vibrations produites
par les aspérités de la chaussée ou le
franchissement accidentel de petits
obstacles tels que trottoirs, etc. En cas
de besoin, s’adresser au Réseau d’Après
Vente Abarth.
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 65

66
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
Pour avoir le maximum de
protection possible, garder le
dossier bien droit, y bien appuyer le
dos et placer la ceinture de manière
qu’elle adhère parfaitement au bus-
te et au bassin. Bouclez toujours vos
ceintures, tant à l’avant qu’à l’arriè-
re! Rouler sans ceintures bouclées
augmente le risque de lésions graves
ou de mort en cas d’accident.
Il est sévèrement interdit de démon-
ter ou de forcer les composants de la
ceinture de sécurité et du préten-
sionneur. Toute intervention doit être
exécutée par des opérateurs qualifiés
et agrées. Toujours s’adresser au Ré-
seau d’Après Vente Abarth.
ATTENTIONATTENTION Chaque ceinture de sécu-
rité ne doit être utilisée que par une per-
sonne: ne jamais transporter des enfants
assis sur les genoux d’autres passagers
avec une seule ceinture de sécurité pour
deux fig. 4. En règle générale, on ne doit
boucler aucun objet à la personne. ATTENTION La sancle de la ceinture ne
doit pas être entortillée. La partie supé-
rieure doit passer sur l’épaule et traver-
ser le thorax en diagonale. La partie infé-
rieure doit rester adhérent au bassin
(comme indiqué sur la fig. 3) du passager,
et non à son abdomen. N’utiliser aucun
dispositif (agrafes arrêtoirs, etc.) pour
écarter les sangles du corps des occupants.
Si la ceinture a été soumise
à une forte sollicitation, par
exemple suite à un accident, elle doit
être remplacée entièrement en mê-
me temps que les ancrages, les vis de
fixation de ces derniers et les préten-
sionneurs; en effet, même si elle ne
présente pas de défauts visibles, la
ceinture pourrait avoir perdu ses pro-
priétés de résistance.
ATTENTION
fig. 2F0S061Abfig. 3F0S062Abfig. 4F0S063Ab
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 66

67
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
ENTRETIEN DES CEINTURES DE
SECURITE
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les règles
suivantes:
❒utiliser toujours les ceintures avec la
sangle bien détendue, non entortillée;
vérifier que cette dernière puisse se dé-
placer librement sans empêchements;
❒suite à un accident d’une certaine sé-
vérité, remplacer la ceinture utilisée,
même si elle semble intacte. Remplacer
systèmatiquement la ceinture en cas
d’activation des prétensionneurs;
❒pour nettoyer les ceintures, les laver à
la main avec de l’eau et du savon neutre,
les rincer et les laisser sécher à l’ombre.
Ne pas utiliser des détergents forts, de
l’eau de javel ou des colorants et tou-
te substance chimique pouvant fragili-
ser la fibre de la sangle;
❒éviter de mouiller les enrouleurs: leur
bon fonctionnement n’est garanti que
s’ils restent à l’abri des infiltrations
d’eau.
❒remplacer la ceinture lorsqu’elle pré-
sente des traces d’usure ou des cou-
pures.
TRANSPORTER LES
ENFANTS
EN TOUTE SECURITE
Pour une meilleure protection en cas de
choc, tous les passagers doivent voyager
assis et attachés aux moyens des systèmes
de retenue prévus. Ceci vaut encore plus
pour les enfants. Cette prescription est
obligatoire, selon la directive 2003/20/CE,
dans tous les pays membres de l’Union Eu-
ropéenne.
Chez les enfants, par rapport aux adultes,
la tête est proportionnellement plus gros-
se et plus lourde en regard du reste du
corps, alors que les muscles et la struc-
ture osseuse ne sont pas complètement
développés. Par conséquent, pour leur
maintien en cas d’accident, il faut des dis-
positifs différents des ceintures de sécu-
rité pour les adultes
Les résultats de la recherche sur la
meilleure protection des enfants sont syn-
thétisés dans le Réglement européen ECE
R44 qui, en plus de les déclarer obbliga-
toires, répartit les systèmes de retenue en
5 groupes:
Groupe 0 - jusqu’à un poids de 10 kg
Groupe 0+ - jusqu’à un poids de 13 kg
Groupe 1 poids de 9-18 kg
Groupe 2 poids de 15-25 kg
Groupe 3 poids de 22-36 kg
DANGER GRAVE: Lorsqu’un
airbag frontal côté passager
est activé, ne jamais placer
des sièges enfants sur la pla-
ce AV avec le berceau tour-
né contre la marche du vé-
hicule. L’activation de l’airbag, en cas
d’accident, pourrait provoquer des lé-
sions mortelles à l’enfant transporté.
Il est conseillé de toujours transpor-
ter les enfants sur la banquette AR,
car cette position s’est avérée la plus
protégée en cas d’accident. Par
ailleurs, les sièges enfants de doivent
jamais être montés sur le siège avant
des voitures dotées d’airbag passager;
ce dernier, en effet, en se dépliant,
pourrait provoquer des lésions graves,
voire mortelles, indépendemment de
la sévérité du choc qui l’a activé. Si
nécessaire, les enfants peuvent être
assis sur le siège AV de véhicules do-
tés de désactivation de l’airbag fron-
tal passager. Dans ce cas, il est pri-
mordial de s’assurer de la désactiva-
tion effective, en surveillant le témoin
Fau combiné de bord, (voir Airbag
frontal côté passager” au paragraphe
“Airbags frontaux”). En outre, le siè-
ge passager doit être reculé jusqu’en
butée, pour éviter tout contact du siè-
ge enfant avec la planche.
ATTENTION
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 67

68
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE

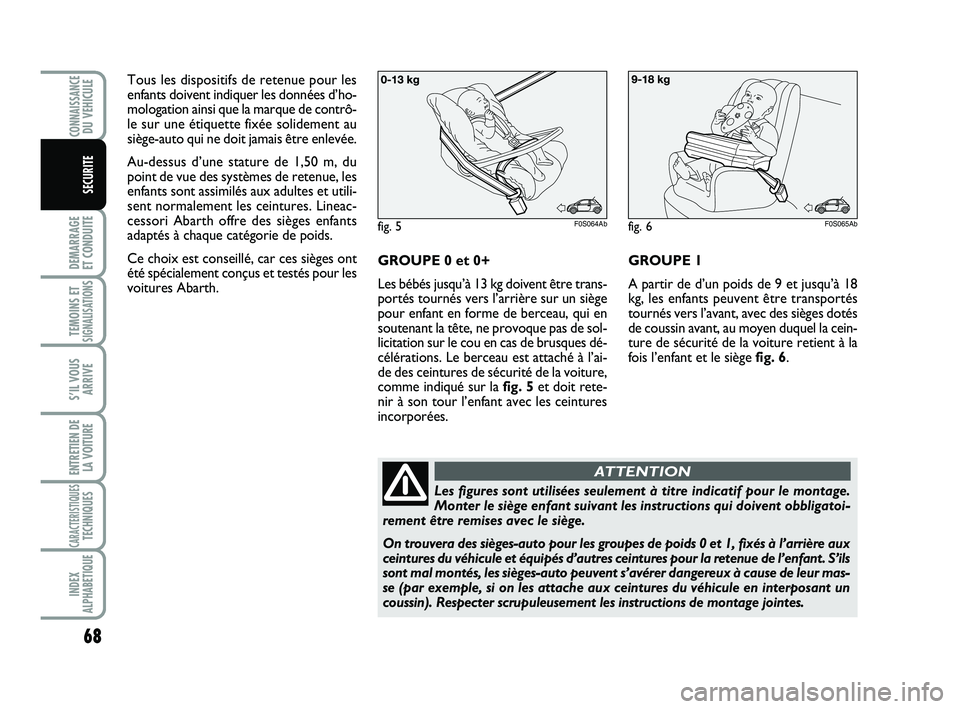

Tous les dispositifs de retenue pour les
enfants doivent indiquer les données d’ho-
mologation ainsi que la marque de contrô-
le sur une étiquette fixée solidement au
siège-auto qui ne doit jamais être enlevée.
Au-dessus d’une stature de 1,50 m, du
point de vue des systèmes de retenue, les
enfants sont assimilés aux adultes et utili-
sent normalement les ceintures. Lineac-
cessori Abarth offre des sièges enfants
adaptés à chaque catégorie de poids.
Ce choix est conseillé, car ces sièges ont
été spécialement conçus et testés pour les
voitures Abarth.GROUPE 0 et 0+
Les bébés jusqu’à 13 kg doivent être trans-
portés tournés vers l’arrière sur un siège
pour enfant en forme de berceau, qui en
soutenant la tête, ne provoque pas de sol-
licitation sur le cou en cas de brusques dé-
célérations. Le berceau est attaché à l’ai-
de des ceintures de sécurité de la voiture,
comme indiqué sur la fig. 5et doit rete-
nir à son tour l’enfant avec les ceintures
incorporées.GROUPE 1
A partir de d’un poids de 9 et jusqu’à 18
kg, les enfants peuvent être transportés
tournés vers l’avant, avec des sièges dotés
de coussin avant, au moyen duquel la cein-
ture de sécurité de la voiture retient à la
fois l’enfant et le siège fig. 6.
Les figures sont utilisées seulement à titre indicatif pour le montage.
Monter le siège enfant suivant les instructions qui doivent obbligatoi-
rement être remises avec le siège.
On trouvera des sièges-auto pour les groupes de poids 0 et 1, fixés à l’arrière aux
ceintures du véhicule et équipés d’autres ceintures pour la retenue de l’enfant. S’ils
sont mal montés, les sièges-auto peuvent s’avérer dangereux à cause de leur mas-
se (par exemple, si on les attache aux ceintures du véhicule en interposant un
coussin). Respecter scrupuleusement les instructions de montage jointes.
ATTENTION
fig. 5F0S064Abfig. 6F0S065Ab
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 68

69
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE

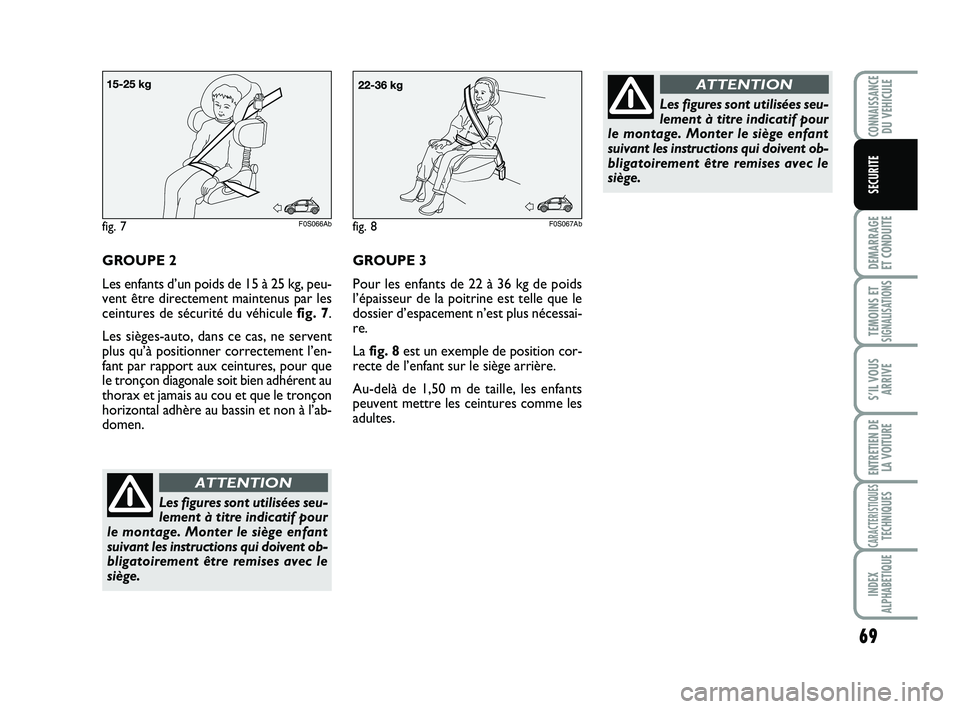

GROUPE 3
Pour les enfants de 22 à 36 kg de poids
l’épaisseur de la poitrine est telle que le
dossier d’espacement n’est plus nécessai-
re.
La fig. 8est un exemple de position cor-
recte de l’enfant sur le siège arrière.
Au-delà de 1,50 m de taille, les enfants
peuvent mettre les ceintures comme les
adultes.
Les figures sont utilisées seu-
lement à titre indicatif pour
le montage. Monter le siège enfant
suivant les instructions qui doivent ob-
bligatoirement être remises avec le
siège.
ATTENTION
GROUPE 2
Les enfants d’un poids de 15 à 25 kg, peu-
vent être directement maintenus par les
ceintures de sécurité du véhicule fig. 7.
Les sièges-auto, dans ce cas, ne servent
plus qu’à positionner correctement l’en-
fant par rapport aux ceintures, pour que
le tronçon diagonale soit bien adhérent au
thorax et jamais au cou et que le tronçon
horizontal adhère au bassin et non à l’ab-
domen.
Les figures sont utilisées seu-
lement à titre indicatif pour
le montage. Monter le siège enfant
suivant les instructions qui doivent ob-
bligatoirement être remises avec le
siège.
ATTENTION
fig. 8F0S067Abfig. 7F0S066Ab
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 69

70
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE

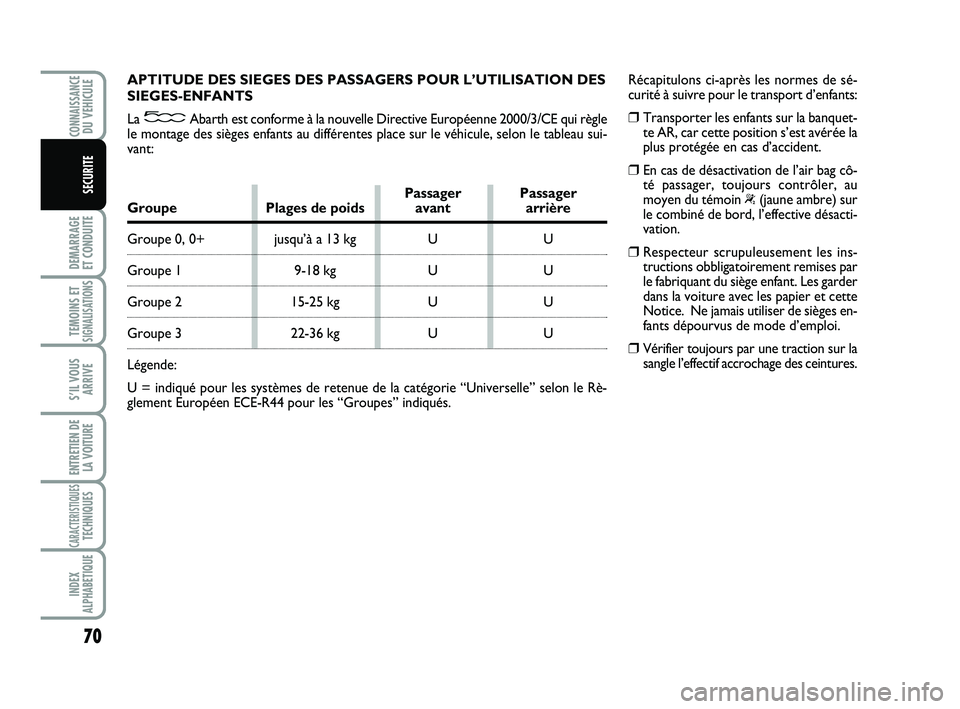

APTITUDE DES SIEGES DES PASSAGERS POUR L’UTILISATION DES
SIEGES-ENFANTS
La Abarth est conforme à la nouvelle Directive Européenne 2000/3/CE qui règle
le montage des sièges enfants au différentes place sur le véhicule, selon le tableau sui-
vant:
Passager PassagerGroupe Plages de poids avant arrière
Groupe 0, 0+ jusqu’à a 13 kg U U
Groupe 1 9-18 kg U U
Groupe 2 15-25 kg U U
Groupe 3 22-36 kg U U
Légende:
U = indiqué pour les systèmes de retenue de la catégorie “Universelle” selon le Rè-
glement Européen ECE-R44 pour les “Groupes” indiqués.Récapitulons ci-après les normes de sé-
curité à suivre pour le transport d’enfants:
❒Transporter les enfants sur la banquet-
te AR, car cette position s’est avérée la
plus protégée en cas d’accident.
❒En cas de désactivation de l’air bag cô-
té passager, toujours contrôler, au
moyen du témoin
“(jaune ambre) sur
le combiné de bord, l’effective désacti-
vation.
❒Respecteur scrupuleusement les ins-
tructions obbligatoirement remises par
le fabriquant du siège enfant. Les garder
dans la voiture avec les papier et cette
Notice. Ne jamais utiliser de sièges en-
fants dépourvus de mode d’emploi.
❒Vérifier toujours par une traction sur la
sangle l’effectif accrochage des ceintures.
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 70

71
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
S
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
❒Chaque système de retenue est rigou-
reusement à une place: ne jamais y trans-
porter deux enfants en même temps.
❒Vérifier toujours que les ceintures n’ap-
puient pas sur le cou de l’enfant.
❒Pendant le voyage, ne permettez pas à
l’enfant d’assumer des positions non
conformes ou de déboucler sa ceintu-
re.
❒Ne jamais transporter des enfants en les
tenant dans les bras, même pas des nou-
veau-nés. Personne, en effet, est en me-
sure de les retenir en cas de choc.
❒En cas d’accident, remplacer le siège en-
fant par un neuf.
Si la voiture est équipée
d’airbag passager, ne jamais
placer des sièges enfant sur le siège
avant.
ATTENTION
Lineaccessori Abarth offre un siège enfant
Isofix Universel “Duo Plus”.
Pour le détail concernant l’installation
et/ou utilisation du siège enfant, se référer
au “Mode d’emploi” fourni avec le siège
enfant.
PREEQUIPEMENT
POUR LE MONTAGE
DU SIEGE ENFANT
ISOFIX
La voiture est prédisposée pour le mon-
tage des sièges Isofix Universel, un nou-
veau système unifié européen pour le
transport des enfants.
Il est possible d’effectuer un montage mix-
te des sièges traditionnels et Isofix. A titre
indicatif sur la fig. 9est représenté un
exemple de siège-auto. Le siège enfant Iso-
fix Universel couvre le groupe de poids:
1. Les autres groupes de poids sont assu-
rés par le siège enfant Isofix qui peut être
utilisé uniquement si spécifiquement
conçu, testé et homologué pour cette voi-
ture (voir liste de voitures jointe au siège).
A cause de son système d’ancrage diffé-
rent, le siège doit être bloqué par des an-
neaux métalliques inférieurs prévu à cet
effet A-fig. 10, placés entre le dossier et
le coussin arrière; ensuite, après avoir dé-
posé la plage AR, il faudra fixer la sangle
supérieure (disponible avec le siège enfant)
à l’anneau prévu B-fig. 11situé entre le
dossier arrière et le tapis de sol du com-
partiment bagages.
On rappelle qu’en cas de sièges enfants
Isofix Universale, peuvent être utilisés tous
ceux homologués avec la mention ECE
R44/03 “Isofix Universel”.
fig. 9F0S068Ab
063-078 ABARTH 500 1ed F:063-078 ABARTH 500 FR 23-05-2012 10:29 Pagina 71
