2013 Abarth 500 Notice d'entretien (in French)

144
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

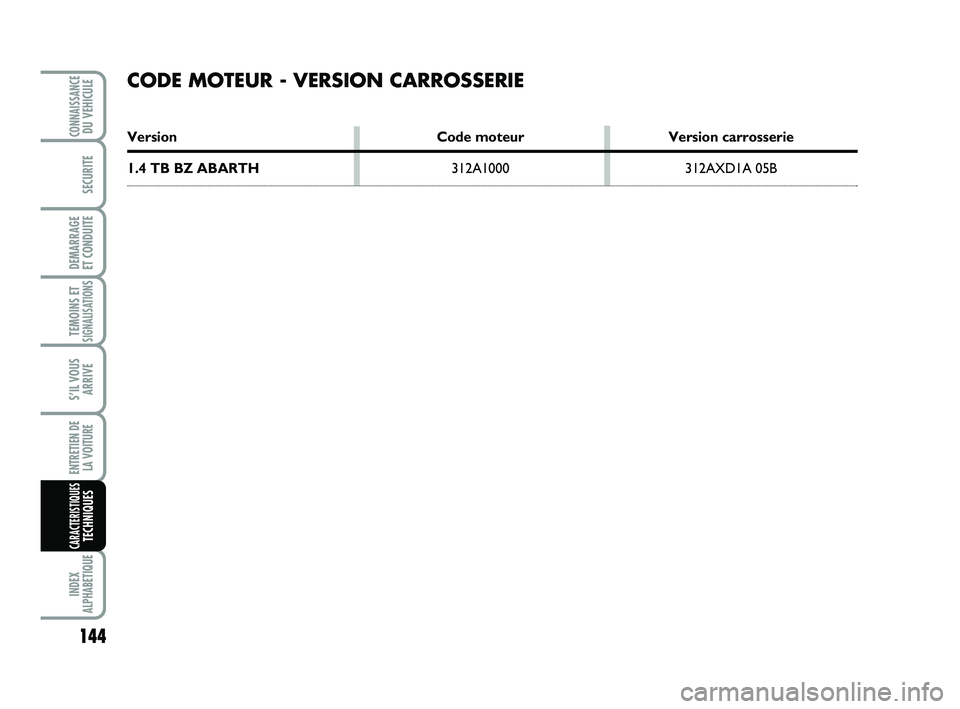

CODE MOTEUR - VERSION CARROSSERIE
Version Code moteur Version carrosserie
1.4 TB BZ ABARTH312A1000 312AXD1A 05B
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 144

145
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

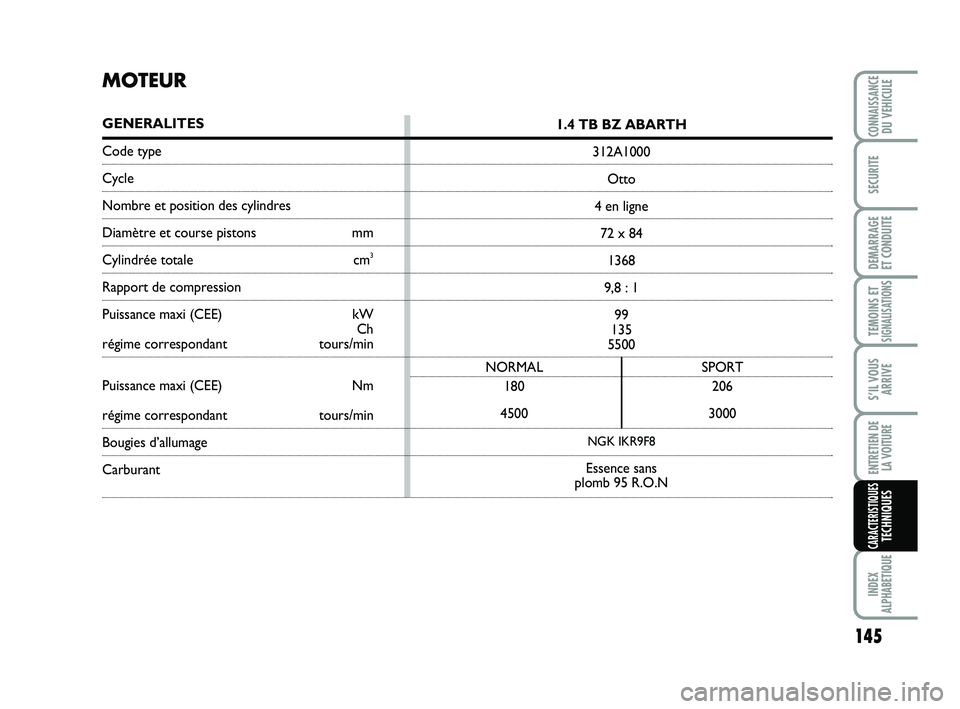

MOTEUR
GENERALITES
Code type
Cycle
Nombre et position des cylindres
Diamètre et course pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maxi (CEE) kW
Ch
régime correspondant tours/min
Puissance maxi (CEE) Nm
régime correspondant tours/min
Bougies d’allumage
Carburant
1.4 TB BZ ABARTH
312A1000
Otto
4 en ligne
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Essence sans
plomb 95 R.O.N
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 145

146
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

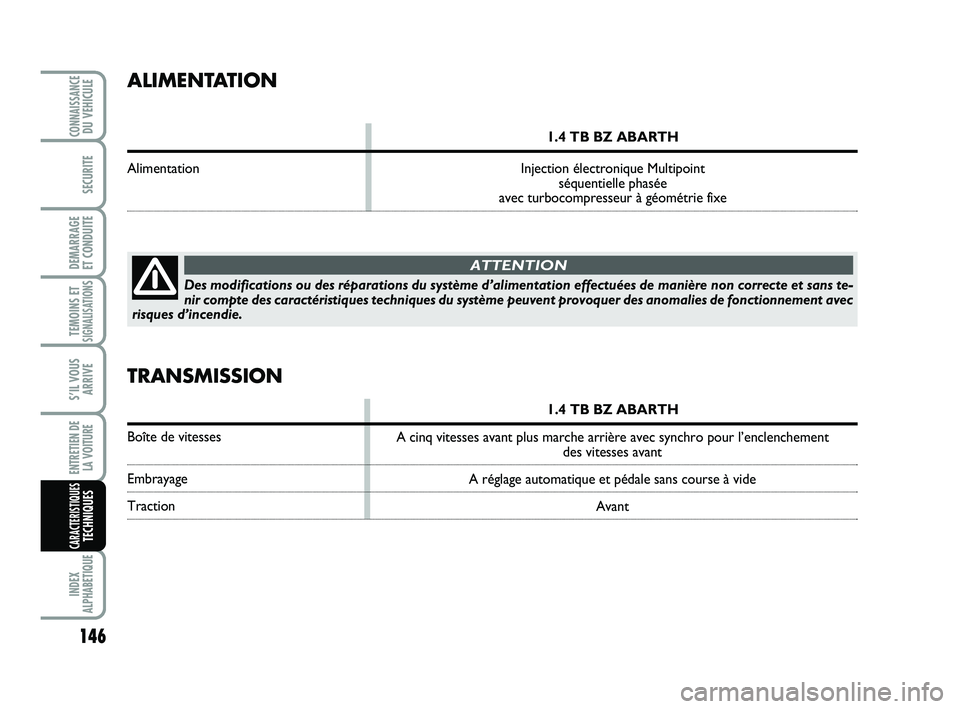

ALIMENTATION
1.4 TB BZ ABARTH
Alimentation Injection électronique Multipoint
séquentielle phasée
avec turbocompresseur à géométrie fixe
Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte et sans te-
nir compte des caractéristiques techniques du système peuvent provoquer des anomalies de fonctionnement avec
risques d’incendie.
ATTENTION
TRANSMISSION
1.4 TB BZ ABARTH
Boîte de vitesses
Embrayage
TractionA cinq vitesses avant plus marche arrière avec synchro pour l’enclenchement
des vitesses avant
A réglage automatique et pédale sans course à vide
Avant
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 146

147
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

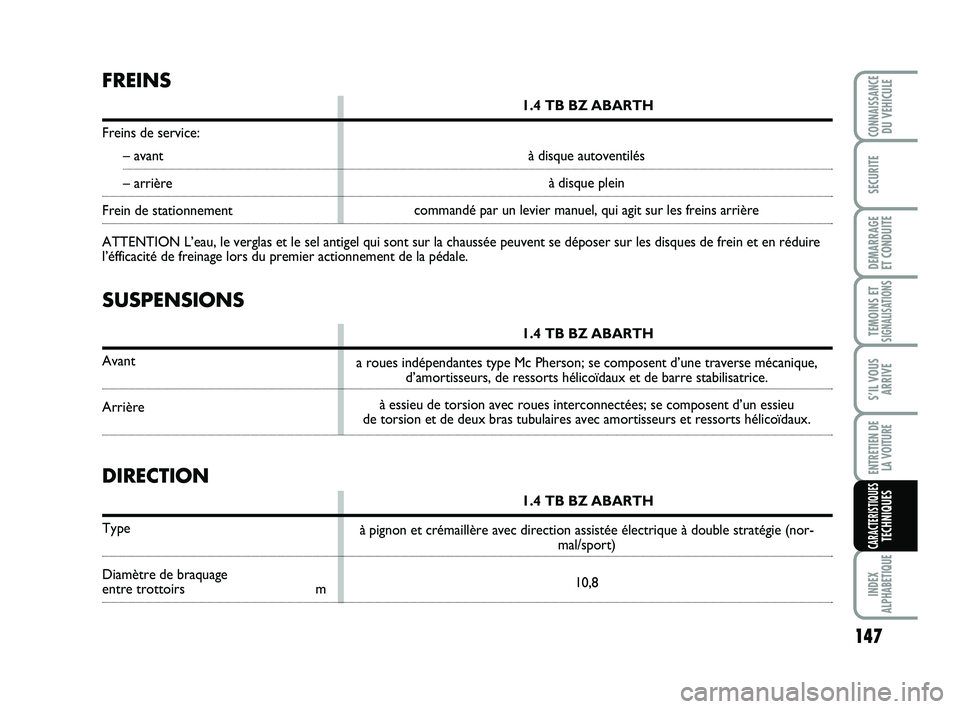

SUSPENSIONS
1.4 TB BZ ABARTH
Avant
Arrière
FREINS
1.4 TB BZ ABARTH
Freins de service:
– avant
– arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel antigel qui sont sur la chaussée peuvent se déposer sur les disques de frein et en réduire
l’éfficacité de freinage lors du premier actionnement de la pédale.
DIRECTION
1.4 TB BZ ABARTH
Type
Diamètre de braquage entre trottoirs ma roues indépendantes type Mc Pherson; se composent d’une traverse mécanique,
d’amortisseurs, de ressorts hélicoïdaux et de barre stabilisatrice.
à essieu de torsion avec roues interconnectées; se composent d’un essieu
de torsion et de deux bras tubulaires avec amortisseurs et ressorts hélicoïdaux.
à pignon et crémaillère avec direction assistée électrique à double stratégie (nor-
mal/sport)
10,8 à disque autoventilés
à disque plein
commandé par un levier manuel, qui agit sur les freins arrière
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 147

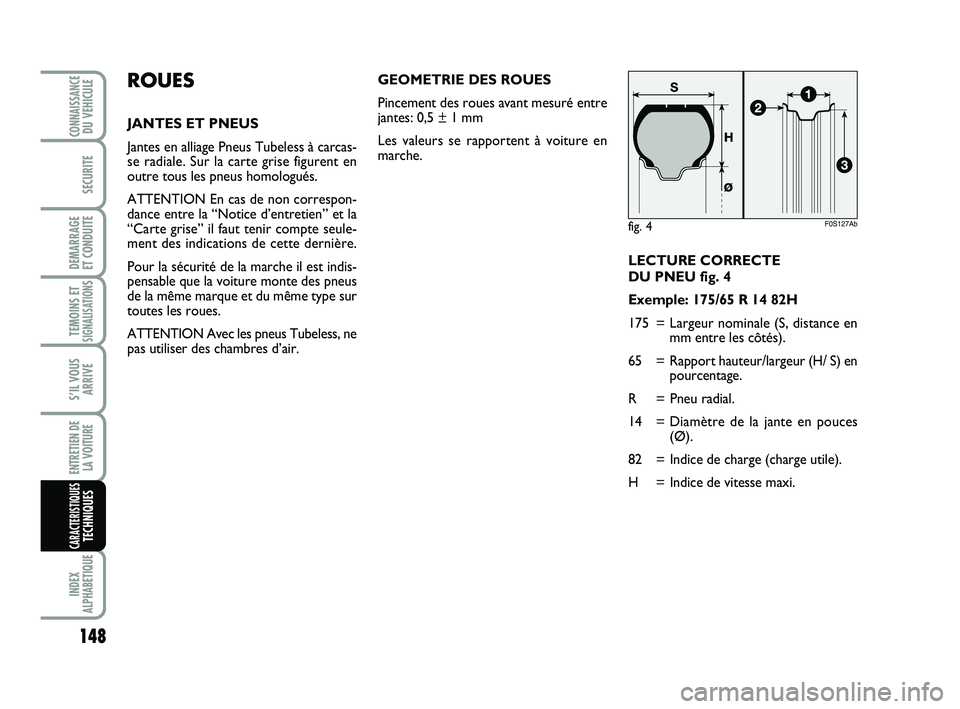

LECTURE CORRECTE
DU PNEU fig. 4
Exemple: 175/65 R 14 82H
175 = Largeur nominale (S, distance en
mm entre les côtés).
65 = Rapport hauteur/largeur (H/ S) en
pourcentage.
R = Pneu radial.
14 = Diamètre de la jante en pouces
(Ø).
82 = Indice de charge (charge utile).
H = Indice de vitesse maxi.
ROUES
JANTES ET PNEUS
Jantes en alliage Pneus Tubeless à carcas-
se radiale. Sur la carte grise figurent en
outre tous les pneus homologués.
ATTENTION En cas de non correspon-
dance entre la “Notice d’entretien” et la
“Carte grise” il faut tenir compte seule-
ment des indications de cette dernière.
Pour la sécurité de la marche il est indis-
pensable que la voiture monte des pneus
de la même marque et du même type sur
toutes les roues.
ATTENTION Avec les pneus Tubeless, ne
pas utiliser des chambres d’air.
148
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
GEOMETRIE DES ROUES
Pincement des roues avant mesuré entre
jantes: 0,5 ± 1 mm
Les valeurs se rapportent à voiture en
marche.
fig. 4F0S127Ab
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 148

LECTURE CORRECTE
DE LA JANTE fig. 4
Exemple: 5,00 B x 14 H2
5,00 = largeur de la jante en pouces 1.
B = profil de la jante à bord creuse
(rebord latéral où s’appuie le ta-
lon du pneu) 2.
14 = diamètre de calage en pouces
(correspond à celui du pneu qui
doit être monté) 3= Ø.
H2 = forme et nombre des “hump” (re-
lief de pourtour, qui maintient le
talon du pneu Tubeless sur la jan-
te).
Indice de charge (charge utile)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
149
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

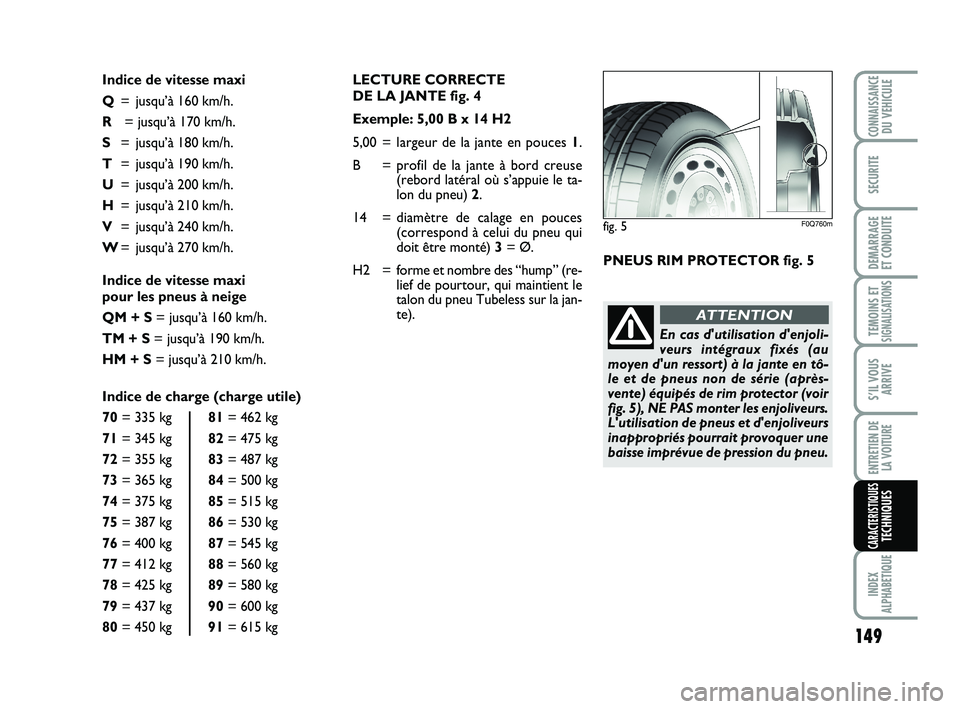

Indice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Indice de vitesse maxi
pour les pneus à neige
QM + S= jusqu’à 160 km/h.
TM + S= jusqu’à 190 km/h.
HM + S= jusqu’à 210 km/h.
fig. 5F0Q760m
PNEUS RIM PROTECTOR fig. 5
En cas d'utilisation d'enjoli-
veurs intégraux fixés (au
moyen d'un ressort) à la jante en tô-
le et de pneus non de série (après-
vente) équipés de rim protector (voir
fig. 5), NE PAS monter les enjoliveurs.
L'utilisation de pneus et d'enjoliveurs
inappropriés pourrait provoquer une
baisse imprévue de pression du pneu.
ATTENTION
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 149

150
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

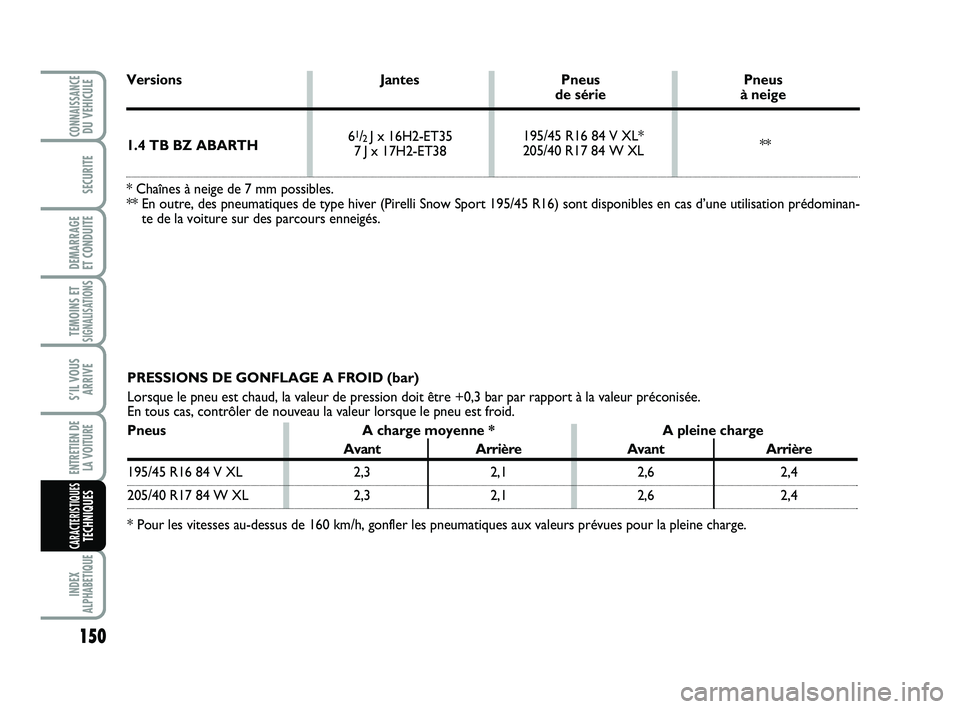

PRESSIONS DE GONFLAGE A FROID (bar)
Lorsque le pneu est chaud, la valeur de pression doit être +0,3 bar par rapport à la valeur préconisée.
En tous cas, contrôler de nouveau la valeur lorsque le pneu est froid.
Pneus A charge moyenne * A pleine charge
Avant Arrière Avant Arrière
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
* Pour les vitesses au-dessus de 160 km/h, gonfler les pneumatiques aux valeurs prévues pour la pleine charge.
** Versions Jantes Pneus Pneus
de série à neige
1.4 TB BZ ABARTH
* Chaînes à neige de 7 mm possibles.
** En outre, des pneumatiques de type hiver (Pirelli Snow Sport 195/45 R16) sont disponibles en cas d’une utilisation prédominan-
te de la voiture sur des parcours enneigés.6
1/2J x 16H2-ET35
7 J x 17H2-ET38195/45 R16 84 V XL*
205/40 R17 84 W XL
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 150

DIMENSIONS
Les dimensions sont exprimées en mm et
se rapportent à la voiture équipée avec les
pneus en dotation.
La hauteur s’entend la voiture vide.
Volume du coffre à bagages
Capacité la voiture à vide
(normes V.D.A.) ........................185 litres
151
TEMOINS ETSIGNALISATION
S
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
Versions A B C D E F G I
1.4 TB BZ ABARTH3657 776 2300 581 1480/1485(▲) 1415/1409(▲) 16271408/1402(▲)
(
▲) Avec pneus 205/40 R17
F0S128Abfig. 6
141-159 ABARTH 500 1ed F:141-159 ABARTH 500 FR 24-05-2012 9:11 Pagina 151
