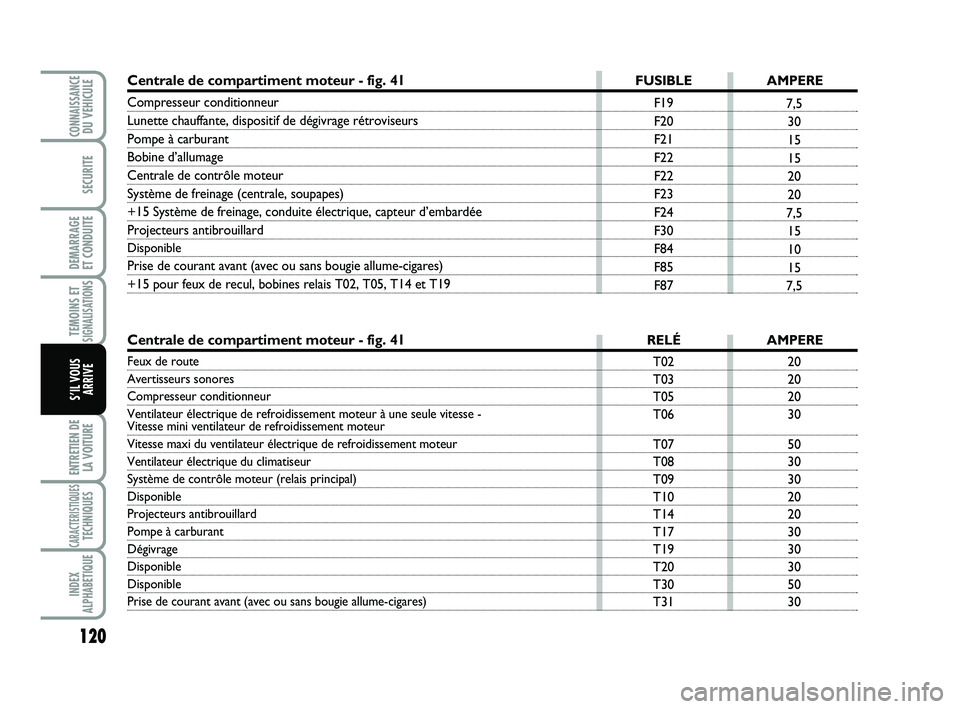

Centrale de compartiment moteur - fig. 41FUSIBLE AMPERE
Compresseur conditionneur
Lunette chauffante, dispositif de dégivrage rétroviseurs
Pompe à carburant
Bobine d’allumage
Centrale de contrôle moteur
Système de freinage (centrale, soupapes)
+15 Système de freinage, conduite électrique, capteur d’embardée
Projecteurs antibrouillard
Disponible
Prise de courant avant (avec ou sans bougie allume-cigares)
+15 pour feux de recul, bobines relais T02, T05, T14 et T19
Centrale de compartiment moteur - fig. 41RELÉ AMPERE
Feux de route
Avertisseurs sonores
Compresseur conditionneur
Ventilateur électrique de refroidissement moteur à une seule vitesse -
Vitesse mini ventilateur de refroidissement moteur
Vitesse maxi du ventilateur électrique de refroidissement moteur
Ventilateur électrique du climatiseur
Système de contrôle moteur (relais principal)
Disponible
Projecteurs antibrouillard
Pompe à carburant
Dégivrage
Disponible
Disponible
Prise de courant avant (avec ou sans bougie allume-cigares)
095-122 ABARTH 500 1ed F:095-122 ABARTH 500 FR 23-05-2012 13:34 Pagina 120

121
TEMOINS ETSIGNALISATION
S
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE

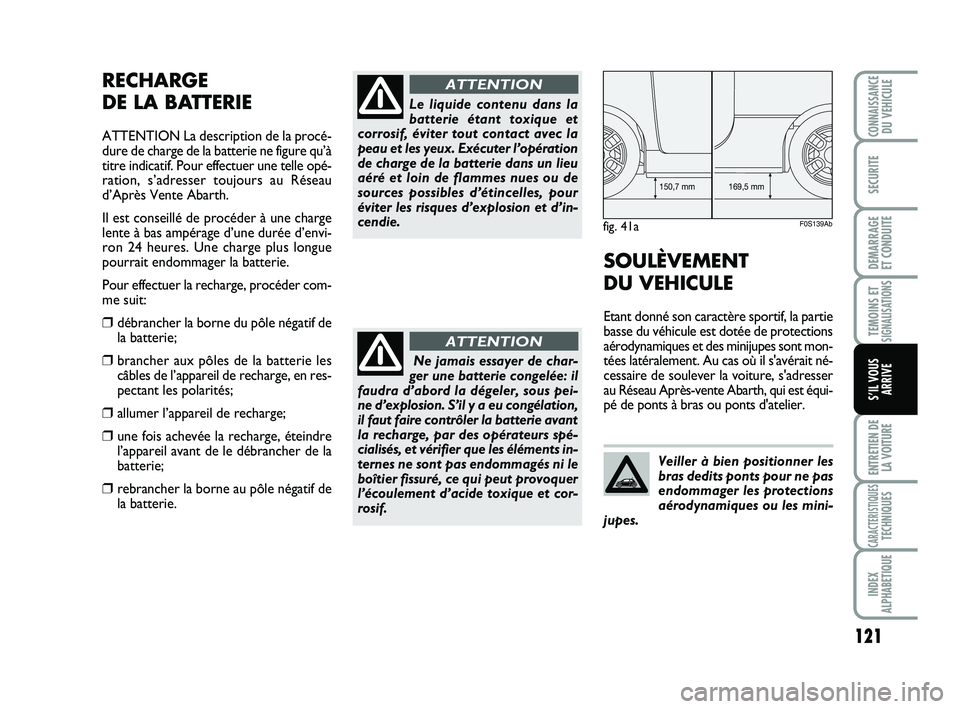

RECHARGE
DE LA BATTERIE
ATTENTION La description de la procé-
dure de charge de la batterie ne figure qu’à
titre indicatif. Pour effectuer une telle opé-
ration, s’adresser toujours au Réseau
d’Après Vente Abarth.
Il est conseillé de procéder à une charge
lente à bas ampérage d’une durée d’envi-
ron 24 heures. Une charge plus longue
pourrait endommager la batterie.
Pour effectuer la recharge, procéder com-
me suit:
❒débrancher la borne du pôle négatif de
la batterie;
❒brancher aux pôles de la batterie les
câbles de l’appareil de recharge, en res-
pectant les polarités;
❒allumer l’appareil de recharge;
❒une fois achevée la recharge, éteindre
l’appareil avant de le débrancher de la
batterie;
❒rebrancher la borne au pôle négatif de
la batterie.
Le liquide contenu dans la
batterie étant toxique et
corrosif, éviter tout contact avec la
peau et les yeux. Exécuter l’opération
de charge de la batterie dans un lieu
aéré et loin de flammes nues ou de
sources possibles d’étincelles, pour
éviter les risques d’explosion et d’in-
cendie.
ATTENTION
Ne jamais essayer de char-
ger une batterie congelée: il
faudra d’abord la dégeler, sous pei-
ne d’explosion. S’il y a eu congélation,
il faut faire contrôler la batterie avant
la recharge, par des opérateurs spé-
cialisés, et vérifier que les éléments in-
ternes ne sont pas endommagés ni le
boîtier fissuré, ce qui peut provoquer
l’écoulement d’acide toxique et cor-
rosif.
ATTENTION
SOULÈVEMENT
DU VEHICULE
Etant donné son caractère sportif, la partie
basse du véhicule est dotée de protections
aérodynamiques et des minijupes sont mon-
tées latéralement. Au cas où il s'avérait né-
cessaire de soulever la voiture, s'adresser
au Réseau Après-vente Abarth, qui est équi-
pé de ponts à bras ou ponts d'atelier.
Veiller à bien positionner les
bras dedits ponts pour ne pas
endommager les protections
aérodynamiques ou les mini-
jupes.
fig. 41a
169,5 mm 150,7 mm
F0S139Ab
095-122 ABARTH 500 1ed F:095-122 ABARTH 500 FR 23-05-2012 13:34 Pagina 121

122
TEMOINS ETSIGNALISATION
S
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE

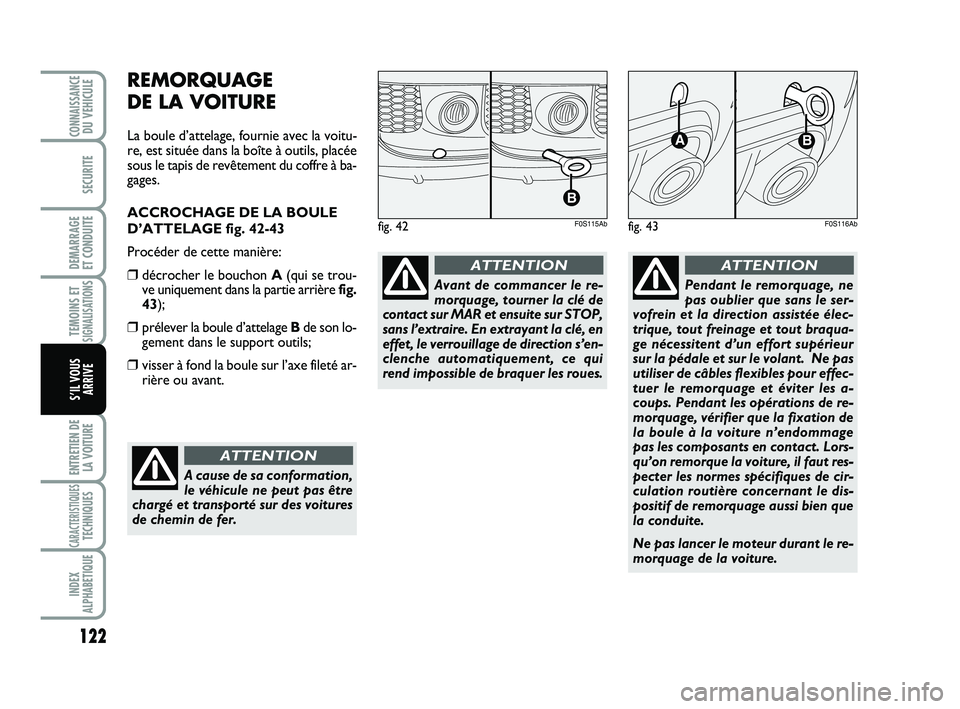

REMORQUAGE
DE LA VOITURE
La boule d’attelage, fournie avec la voitu-
re, est située dans la boîte à outils, placée
sous le tapis de revêtement du coffre à ba-
gages.
ACCROCHAGE DE LA BOULE
D’ATTELAGE fig. 42-43
Procéder de cette manière:
❒décrocher le bouchon A(qui se trou-
ve uniquement dans la partie arrière fig.
43);
❒prélever la boule d’attelage Bde son lo-
gement dans le support outils;
❒visser à fond la boule sur l’axe fileté ar-
rière ou avant.
Avant de commancer le re-
morquage, tourner la clé de
contact sur MAR et ensuite sur STOP,
sans l’extraire. En extrayant la clé, en
effet, le verrouillage de direction s’en-
clenche automatiquement, ce qui
rend impossible de braquer les roues.
ATTENTION
A cause de sa conformation,
le véhicule ne peut pas être
chargé et transporté sur des voitures
de chemin de fer.
ATTENTION
Pendant le remorquage, ne
pas oublier que sans le ser-
vofrein et la direction assistée élec-
trique, tout freinage et tout braqua-
ge nécessitent d’un effort supérieur
sur la pédale et sur le volant. Ne pas
utiliser de câbles flexibles pour effec-
tuer le remorquage et éviter les a-
coups. Pendant les opérations de re-
morquage, vérifier que la fixation de
la boule à la voiture n’endommage
pas les composants en contact. Lors-
qu’on remorque la voiture, il faut res-
pecter les normes spécifiques de cir-
culation routière concernant le dis-
positif de remorquage aussi bien que
la conduite.
Ne pas lancer le moteur durant le re-
morquage de la voiture.
ATTENTION
fig. 42

F0S115Abfig. 43

F0S116Ab
095-122 ABARTH 500 1ed F:095-122 ABARTH 500 FR 23-05-2012 13:34 Pagina 122

123
TEMOINS ETSIGNALISATION
S
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE

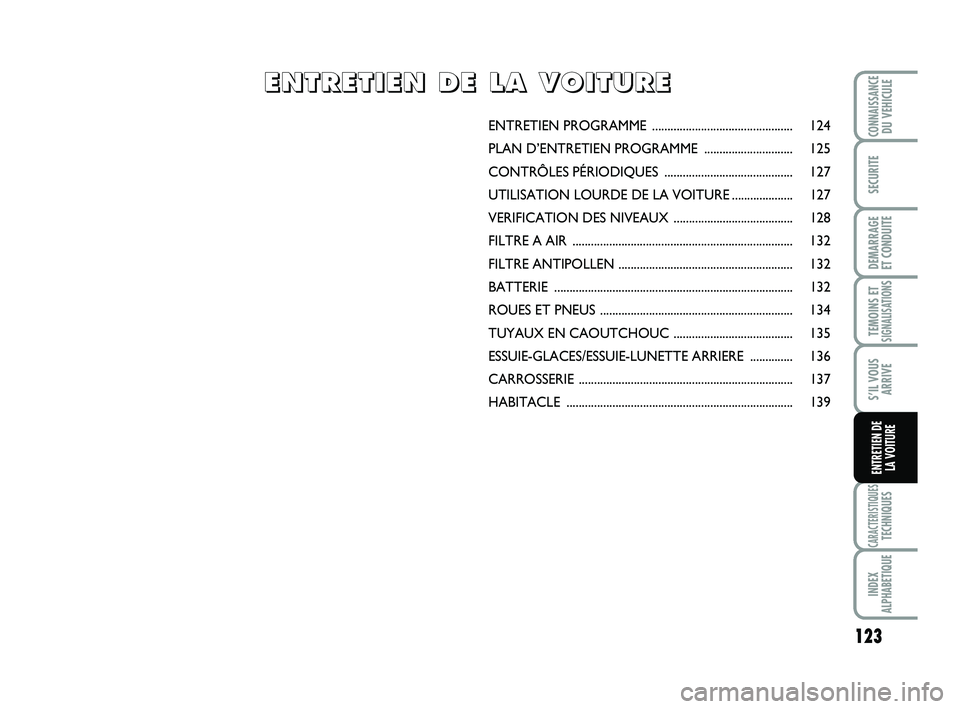

ENTRETIEN PROGRAMME .............................................. 124
PLAN D’ENTRETIEN PROGRAMME ............................. 125
CONTRÔLES PÉRIODIQUES .......................................... 127
UTILISATION LOURDE DE LA VOITURE ....................127
VERIFICATION DES NIVEAUX .......................................128
FILTRE A AIR ........................................................................ 132
FILTRE ANTIPOLLEN ......................................................... 132
BATTERIE ..............................................................................132
ROUES ET PNEUS ............................................................... 134
TUYAUX EN CAOUTCHOUC ....................................... 135
ESSUIE-GLACES/ESSUIE-LUNETTE ARRIERE .............. 136
CARROSSERIE ......................................................................137
HABITACLE ..........................................................................139
E E
N N
T T
R R
E E
T T
I I
E E
N N

D D
E E

L L
A A

V V
O O
I I
T T
U U
R R
E E
123-140 ABARTH 500 1ed F:123-140 ABARTH 500 FR 23-05-2012 13:36 Pagina 123

ATTENTION Les coupons de l’entretien
programmé sont prescrits par le Fabricant.
La non exécution des coupons peut en-
traîner la déchéance de la garantie.
Le service d’Entretien Programmé est as-
suré par tous les Réseau d’Après Vente
Abarth, à des temps fixés d’avance.
Si pendant l’exécution de chaque inter-
vention, en plus des opérations prévues, il
s’avérait nécessaire de procéder à d’ulté-
rieurs remplacements ou réparations, ces
dernières ne pourront être effectuées
qu’avec l’accord explicite du Client.ATTENTION Il est recommandé de si-
gnaler immédiatement au Réseau d’Après
Vente Abarth de petites anomalies de
fonctionnement éventuelles sans attendre
l’exécution du prochain coupon.ENTRETIEN
PROGRAMME

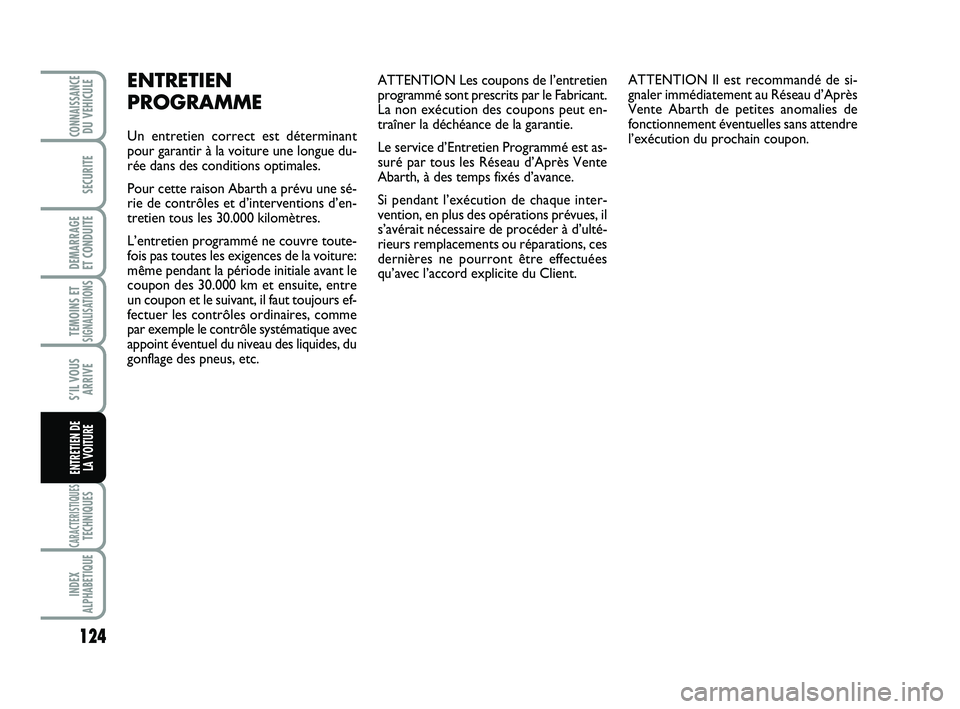

Un entretien correct est déterminant
pour garantir à la voiture une longue du-
rée dans des conditions optimales.
Pour cette raison Abarth a prévu une sé-
rie de contrôles et d’interventions d’en-
tretien tous les 30.000 kilomètres.
L’entretien programmé ne couvre toute-
fois pas toutes les exigences de la voiture:
même pendant la période initiale avant le
coupon des 30.000 km et ensuite, entre
un coupon et le suivant, il faut toujours ef-
fectuer les contrôles ordinaires, comme
par exemple le contrôle systématique avec
appoint éventuel du niveau des liquides, du
gonflage des pneus, etc.
124
TEMOINS ETSIGNALISATION
S
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
123-140 ABARTH 500 1ed F:123-140 ABARTH 500 FR 23-05-2012 13:36 Pagina 124

125
TEMOINS ETSIGNALISATION
S
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE

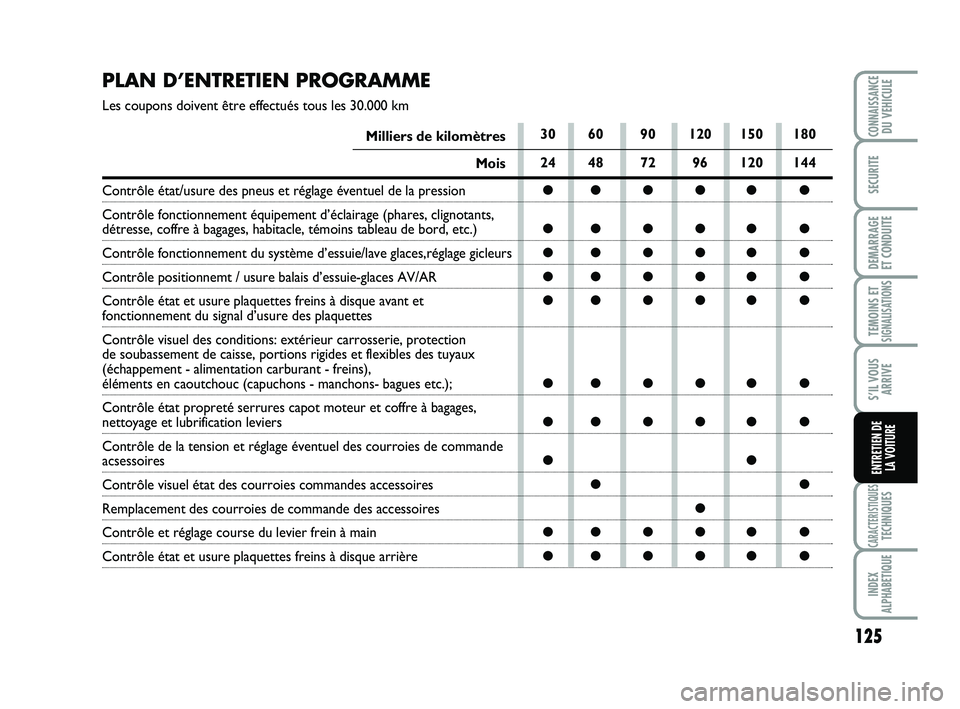

PLAN D’ENTRETIEN PROGRAMME
Les coupons doivent être effectués tous les 30.000 km
Milliers de kilomètres
Mois
Contrôle état/usure des pneus et réglage éventuel de la pression
Contrôle fonctionnement équipement d’éclairage (phares, clignotants,
détresse, coffre à bagages, habitacle, témoins tableau de bord, etc.)
Contrôle fonctionnement du système d’essuie/lave glaces,réglage gicleurs
Contrôle positionnemt / usure balais d’essuie-glaces AV/AR
Contrôle état et usure plaquettes freins à disque avant et
fonctionnement du signal d’usure des plaquettes
Contrôle visuel des conditions: extérieur carrosserie, protection
de soubassement de caisse, portions rigides et flexibles des tuyaux
(échappement - alimentation carburant - freins),
éléments en caoutchouc (capuchons - manchons- bagues etc.);
Contrôle état propreté serrures capot moteur et coffre à bagages,
nettoyage et lubrification leviers
Contrôle de la tension et réglage éventuel des courroies de commande
acsessoires
Contrôle visuel état des courroies commandes accessoires
Remplacement des courroies de commande des accessoires
Contrôle et réglage course du levier frein à main
Contrôle état et usure plaquettes freins à disque arrière 30 60 90 120 150 180
24 48 72 96 120 144
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●
●●
●
●●●●● ●
●●●●● ●
123-140 ABARTH 500 1ed F:123-140 ABARTH 500 FR 23-05-2012 13:36 Pagina 125

126
TEMOINS ETSIGNALISATION
S
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE ET CONDUITE
S’IL VOUS ARRIVE
ENTRETIEN DE LA VOITURE
30 60 90 120 150 180
24 48 72 96 120 144
●●●●● ●
●●●●● ●
●●
●
●●●●● ●
●●●●● ●
●●
Tous les 15 000 km ou bien tous les 12 mois
●●●
●●●●● ●
●●●●● ●
Si la voiture est équipée du kit esseesse (pour les versions/marchés, où cela est prévu) il faut remplacer l’huile du moteur et le filtre à huile tous les 10 000 km.
(❍) Afin de garantir le bon fonctionnement et éviter de sérieux dommages au moteur, ce qui suit est fondamental: - n’utiliser que des bougies spécifiquement certifiées pour moteur 1.4 TB BZ Abarth, du même type et de la mêmemarque (voir la description au paragraphe “Moteur”);
- respecter rigoureusement les délais de remplacement des bougies prévus dans le Plan d’Entretien Programmée; - il est conseillé de s’adresser au Réseau Réseau Après-vente Abarth.

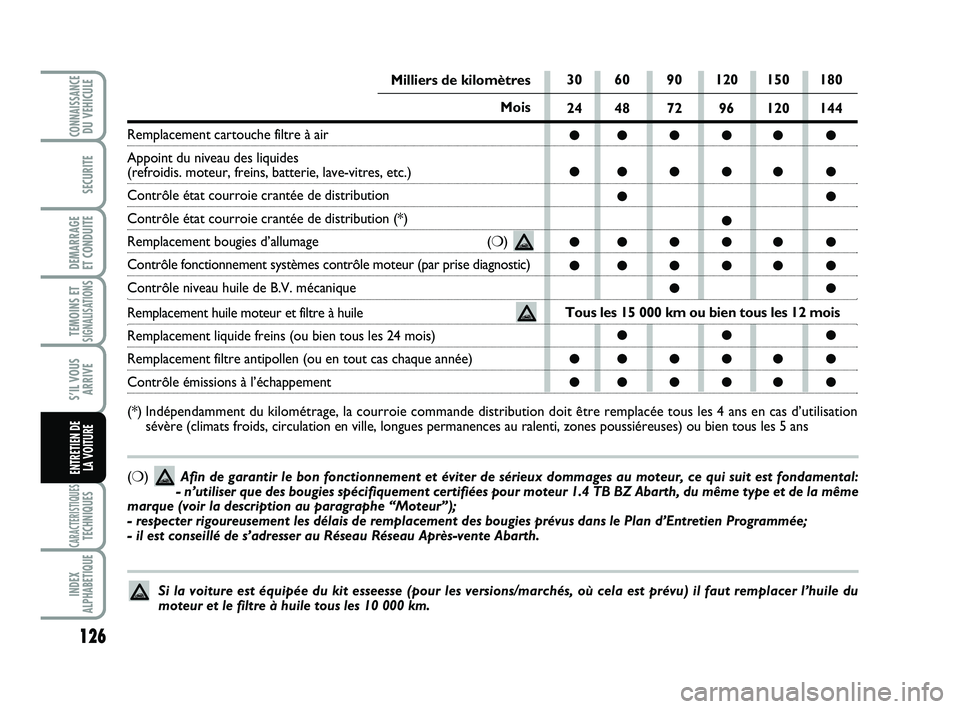

Milliers de kilomètres
Mois
Remplacement cartouche filtre à air
Appoint du niveau des liquides (refroidis. moteur, freins, batterie, lave-vitres, etc.)
Contrôle état courroie crantée de distribution
Contrôle état courroie crantée de distribution (*)
Remplacement bougies d’allumage ( ❍)
Contrôle fonctionnement systèmes contrôle moteur (par prise diagnostic)
Contrôle niveau huile de B.V. mécanique
Remplacement huile moteur et filtre à huile
Remplacement liquide freins (ou bien tous les 24 mois)
Remplacement filtre antipollen (ou en tout cas chaque année)
Contrôle émissions à l’échappement
(*) Indépendamment du kilométr age, la courroie commande distribution doit être remplacée tous les 4 ans en cas d’utilisation sévère (climats froids, circulation en ville, longues permanences au ralenti, zones poussiéreuses) ou bien tous les 5 ans
123-140 ABARTH 500 1ed F:123-140 ABARTH 500 FR 23-05-2012 13:36 Pagina 126

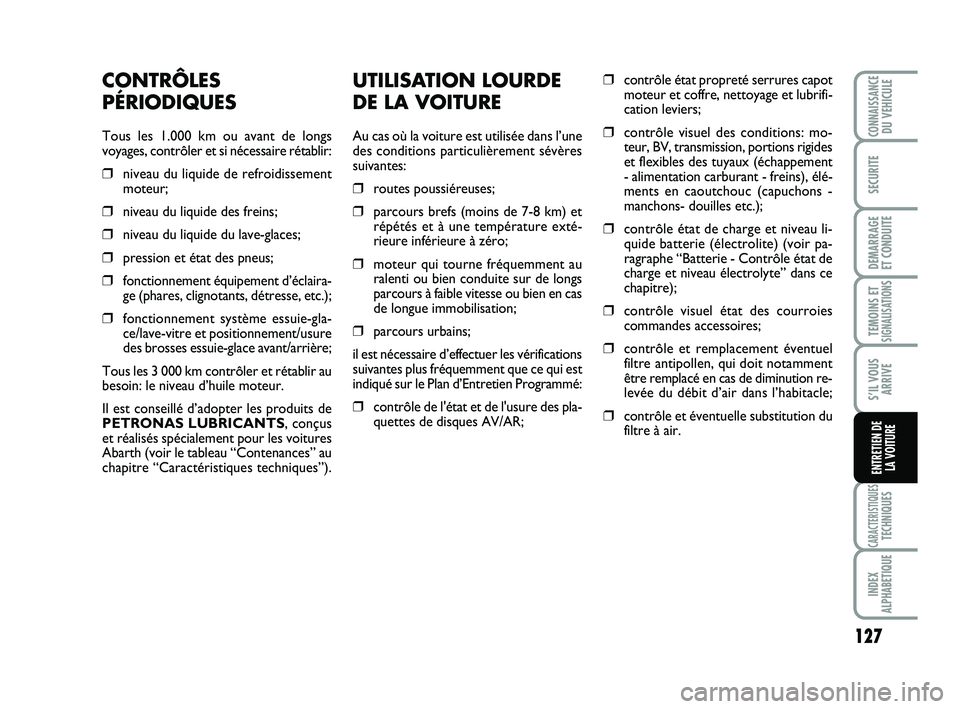

UTILISATION LOURDE
DE LA VOITURE
Au cas où la voiture est utilisée dans l’une
des conditions particulièrement sévères
suivantes:
❒routes poussiéreuses;
❒parcours brefs (moins de 7-8 km) et
répétés et à une température exté-
rieure inférieure à zéro;
❒moteur qui tourne fréquemment au
ralenti ou bien conduite sur de longs
parcours à faible vitesse ou bien en cas
de longue immobilisation;
❒parcours urbains;
il est nécessaire d’effectuer les vérifications
suivantes plus fréquemment que ce qui est
indiqué sur le Plan d’Entretien Programmé:
❒contrôle de l'état et de l'usure des pla-
quettes de disques AV/AR;
❒contrôle état propreté serrures capot
moteur et coffre, nettoyage et lubrifi-
cation leviers;
❒contrôle visuel des conditions: mo-
teur, BV, transmission, portions rigides
et flexibles des tuyaux (échappement
- alimentation carburant - freins), élé-
ments en caoutchouc (capuchons -
manchons- douilles etc.);
❒contrôle état de charge et niveau li-
quide batterie (électrolite) (voir pa-
ragraphe “Batterie - Contrôle état de
charge et niveau électrolyte” dans ce
chapitre);
❒contrôle visuel état des courroies
commandes accessoires;
❒contrôle et remplacement éventuel
filtre antipollen, qui doit notamment
être remplacé en cas de diminution re-
levée du débit d’air dans l’habitacle;
❒contrôle et éventuelle substitution du
filtre à air.
CONTRÔLES
PÉRIODIQUES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire rétablir:
❒niveau du liquide de refroidissement
moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus;
❒fonctionnement équipement d’éclaira-
ge (phares, clignotants, détresse, etc.);
❒fonctionnement système essuie-gla-
ce/lave-vitre et positionnement/usure
des brosses essuie-glace avant/arrière;
Tous les 3 000 km contrôler et rétablir au
besoin: le niveau d’huile moteur.
Il est conseillé d’adopter les produits de
PETRONAS LUBRICANTS, conçus
et réalisés spécialement pour les voitures
Abarth (voir le tableau “Contenances” au
chapitre “Caractéristiques techniques”).
127
TEMOINS ETSIGNALISATION
S
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
CONNAISSANCEDU VEHICULE
SECURITE
DEMARRAGE
ET CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
123-140 ABARTH 500 1ed F:123-140 ABARTH 500 FR 23-05-2012 13:36 Pagina 127
