2013 Abarth 500 Libretto Uso Manutenzione (in Italian)

Evitare assolutamente l’av-
viamento mediante spinta,
traino oppure sfruttando le
discese. Queste manovre po-
trebbero causare l’afflusso di combu-
stibile nella marmitta catalitica e dan-
neggiarla irrimediabilmente. Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒premere a fondo il pedale della frizio-
ne, senza premere l’acceleratore;
❒ruotare la chiave di avviamento in po-
sizione AVVe rilasciarla appena il mo-
tore si è avviato.
Se il motore non si avvia al primo tenta-
tivo, occorre riportare la chiave in posi-
zione STOPprima di ripetere la mano-
vra di avviamento.
Se con chiave in posizione MARla spia
Ysul quadro strumenti rimane accesa
unitamente alla spia Usi consiglia di ri-
portare la chiave in posizione STOPe poi
di nuovo in MAR; se la spia continua a ri-
manere accesa, riprovare con le altre chia-
vi in dotazione.
Se ancora non si riesce ad avviare il mo-
tore rivolgersi alla Rete Assistenziale
Abarth.
AVVIAMENTO
DEL MOTORE
La vettura è dotata di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descritto
al paragrafo “Il sistema Fiat CODE” nel ca-
pitolo “Conoscenza della vettura”.
Nei primi secondi di funzionamento, so-
prattutto dopo una lunga inattività, si può
percepire un livello più elevato di rumo-
rosità del motore. Tale fenomeno, che
non pregiudica la funzionalità e l’affidabi-
lità, è caratteristico delle punterie idrau-
liche: il sistema di distribuzione scelto per
i motori a benzina della Sua vettura per
contribuire al contenimento degli inter-
venti di manutenzione.
80
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
Si consiglia, nel primo perio-
do d’uso, di non richiedere al-
la vettura le massime presta-
zioni (ad esempio eccessive
accelerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate ec-
cessivamente intense ecc.).
Con motore spento non la-
sciare la chiave di avviamen-
to in posizione MAR per evi-
tare che un inutile assorbi-
mento di corrente scarichi la batteria.
È pericoloso far funzionare il
motore in locali chiusi. Il mo-
tore consuma ossigeno e scarica ani-
dride carbonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo elettrico non sono atti-
vati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore
all’usuale.
ATTENZIONE
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 80

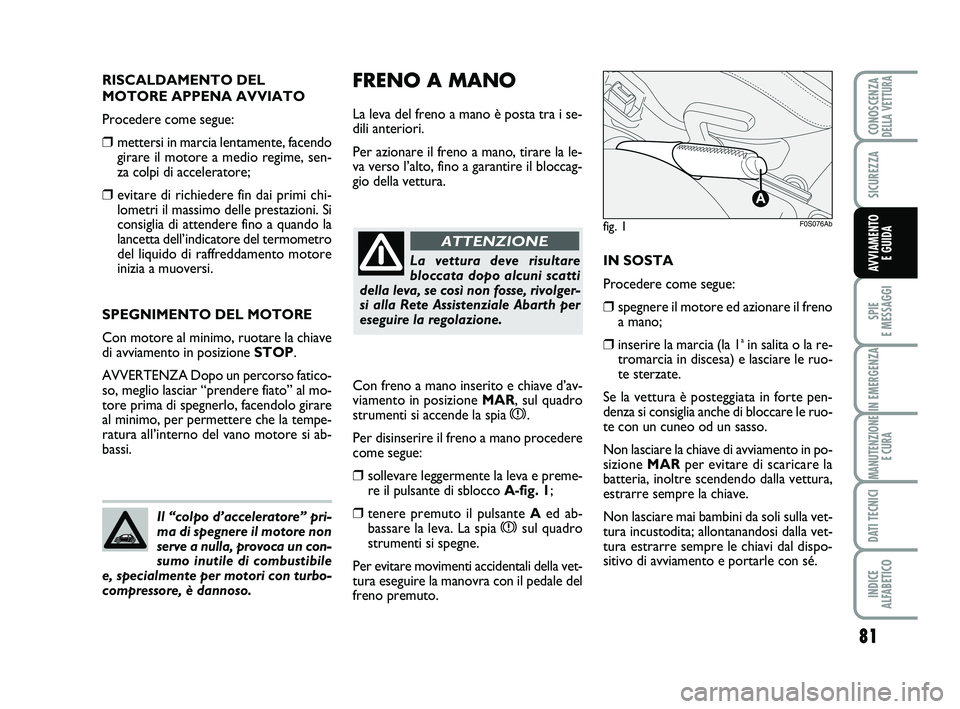

81
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
FRENO A MANO
La leva del freno a mano è posta tra i se-
dili anteriori.
Per azionare il freno a mano, tirare la le-
va verso l’alto, fino a garantire il bloccag-
gio della vettura.
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il freno
a mano;
❒inserire la marcia (la 1ain salita o la re-
tromarcia in discesa) e lasciare le ruo-
te sterzate.
Se la vettura è posteggiata in forte pen-
denza si consiglia anche di bloccare le ruo-
te con un cuneo od un sasso.
Non lasciare la chiave di avviamento in po-
sizione MARper evitare di scaricare la
batteria, inoltre scendendo dalla vettura,
estrarre sempre la chiave.
Non lasciare mai bambini da soli sulla vet-
tura incustodita; allontanandosi dalla vet-
tura estrarre sempre le chiavi dal dispo-
sitivo di avviamento e portarle con sé. RISCALDAMENTO DEL
MOTORE APPENA AVVIATO
Procedere come segue:
❒mettersi in marcia lentamente, facendo
girare il motore a medio regime, sen-
za colpi di acceleratore;
❒evitare di richiedere fin dai primi chi-
lometri il massimo delle prestazioni. Si
consiglia di attendere fino a quando la
lancetta dell’indicatore del termometro
del liquido di raffreddamento motore
inizia a muoversi.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave
di avviamento in posizione STOP.
AVVERTENZA Dopo un percorso fatico-
so, meglio lasciar “prendere fiato” al mo-
tore prima di spegnerlo, facendolo girare
al minimo, per permettere che la tempe-
ratura all’interno del vano motore si ab-
bassi.
fig. 1F0S076Ab
Il “colpo d’acceleratore” pri-
ma di spegnere il motore non
serve a nulla, provoca un con-
sumo inutile di combustibile
e, specialmente per motori con turbo-
compressore, è dannoso.
La vettura deve risultare
bloccata dopo alcuni scatti
della leva, se così non fosse, rivolger-
si alla Rete Assistenziale Abarth per
eseguire la regolazione.
ATTENZIONE
Con freno a mano inserito e chiave d’av-
viamento in posizione MAR, sul quadro
strumenti si accende la spia
x.
Per disinserire il freno a mano procedere
come segue:
❒sollevare leggermente la leva e preme-
re il pulsante di sblocco A-fig. 1;
❒tenere premuto il pulsante Aed ab-
bassare la leva. La spia xsul quadro
strumenti si spegne.
Per evitare movimenti accidentali della vet-
tura eseguire la manovra con il pedale del
freno premuto.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 81

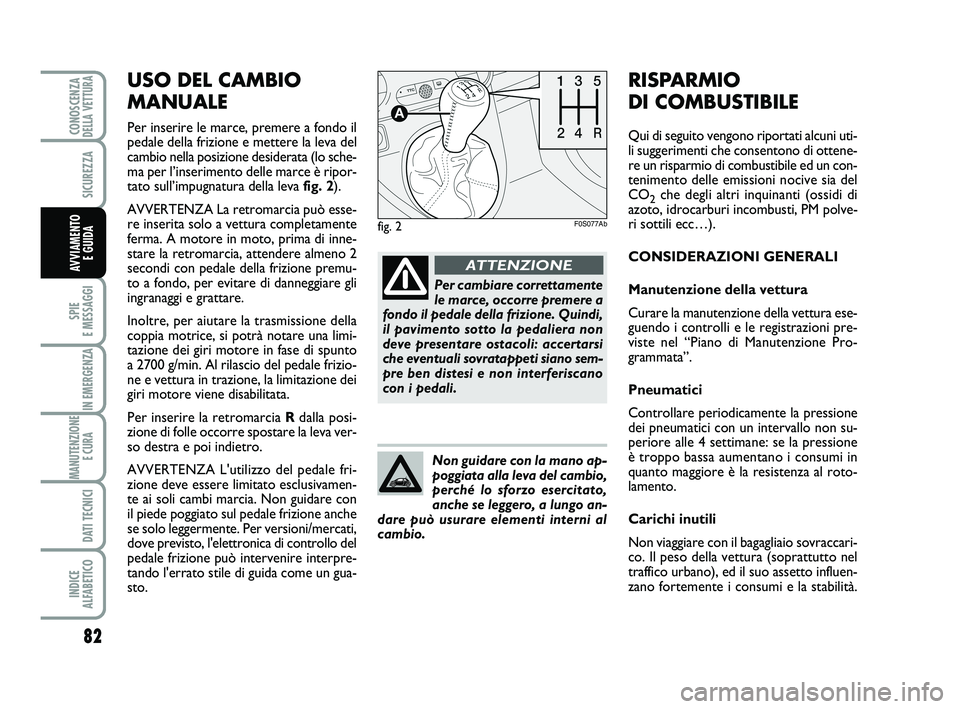

82
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
USO DEL CAMBIO
MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva del
cambio nella posizione desiderata (lo sche-
ma per l’inserimento delle marce è ripor-
tato sull’impugnatura della leva fig. 2).
AVVERTENZA La retromarcia può esse-
re inserita solo a vettura completamente
ferma. A motore in moto, prima di inne-
stare la retromarcia, attendere almeno 2
secondi con pedale della frizione premu-
to a fondo, per evitare di danneggiare gli
ingranaggi e grattare.
Inoltre, per aiutare la trasmissione della
coppia motrice, si potrà notare una limi-
tazione dei giri motore in fase di spunto
a 2700 g/min. Al rilascio del pedale frizio-
ne e vettura in trazione, la limitazione dei
giri motore viene disabilitata.
Per inserire la retromarcia Rdalla posi-
zione di folle occorre spostare la leva ver-
so destra e poi indietro.
AVVERTENZA L'utilizzo del pedale fri-
zione deve essere limitato esclusivamen-
te ai soli cambi marcia. Non guidare con
il piede poggiato sul pedale frizione anche
se solo leggermente. Per versioni/mercati,
dove previsto, l'elettronica di controllo del
pedale frizione può intervenire interpre-
tando l'errato stile di guida come un gua-
sto.
fig. 2F0S077Ab
Per cambiare correttamente
le marce, occorre premere a
fondo il pedale della frizione. Quindi,
il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi
che eventuali sovratappeti siano sem-
pre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
Non guidare con la mano ap-
poggiata alla leva del cambio,
perché lo sforzo esercitato,
anche se leggero, a lungo an-
dare può usurare elementi interni al
cambio.
RISPARMIO
DI COMBUSTIBILE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di combustibile ed un con-
tenimento delle emissioni nocive sia del
CO
2che degli altri inquinanti (ossidi di
azoto, idrocarburi incombusti, PM polve-
ri sottili ecc…).
CONSIDERAZIONI GENERALI
Manutenzione della vettura
Curare la manutenzione della vettura ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso della vettura (soprattutto nel
traffico urbano), ed il suo assetto influen-
zano fortemente i consumi e la stabilità.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 82

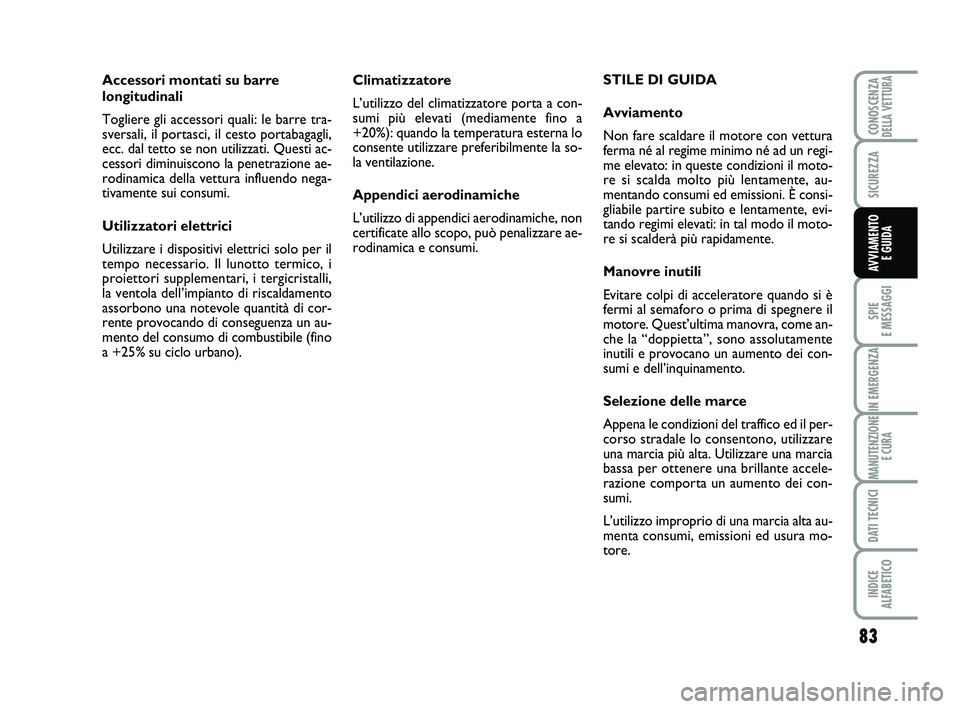

83
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (mediamente fino a
+20%): quando la temperatura esterna lo
consente utilizzare preferibilmente la so-
la ventilazione.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi.STILE DI GUIDA
Avviamento
Non fare scaldare il motore con vettura
ferma né al regime minimo né ad un regi-
me elevato: in queste condizioni il moto-
re si scalda molto più lentamente, au-
mentando consumi ed emissioni. È consi-
gliabile partire subito e lentamente, evi-
tando regimi elevati: in tal modo il moto-
re si scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili e provocano un aumento dei con-
sumi e dell’inquinamento.
Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare
una marcia più alta. Utilizzare una marcia
bassa per ottenere una brillante accele-
razione comporta un aumento dei con-
sumi.
L’utilizzo improprio di una marcia alta au-
menta consumi, emissioni ed usura mo-
tore. Accessori montati su barre
longitudinali
Togliere gli accessori quali: le barre tra-
sversali, il portasci, il cesto portabagagli,
ecc. dal tetto se non utilizzati. Questi ac-
cessori diminuiscono la penetrazione ae-
rodinamica della vettura influendo nega-
tivamente sui consumi.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente provocando di conseguenza un au-
mento del consumo di combustibile (fino
a +25% su ciclo urbano).
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 83

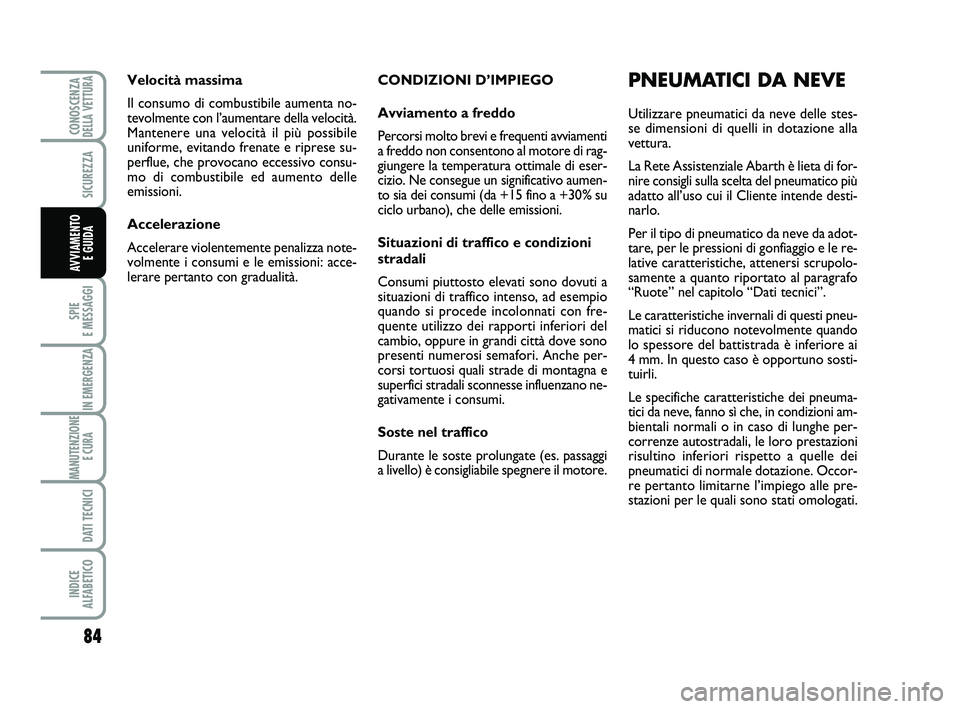

84
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti
a freddo non consentono al motore di rag-
giungere la temperatura ottimale di eser-
cizio. Ne consegue un significativo aumen-
to sia dei consumi (da +15 fino a +30% su
ciclo urbano), che delle emissioni.
Situazioni di traffico e condizioni
stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore. Velocità massima
Il consumo di combustibile aumenta no-
tevolmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese su-
perflue, che provocano eccessivo consu-
mo di combustibile ed aumento delle
emissioni.
Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità.PNEUMATICI DA NEVE
Utilizzare pneumatici da neve delle stes-
se dimensioni di quelli in dotazione alla
vettura.
La Rete Assistenziale Abarth è lieta di for-
nire consigli sulla scelta del pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Per il tipo di pneumatico da neve da adot-
tare, per le pressioni di gonfiaggio e le re-
lative caratteristiche, attenersi scrupolo-
samente a quanto riportato al paragrafo
“Ruote” nel capitolo “Dati tecnici”.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
lo spessore del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 84

85
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
LUNGA INATTIVITÀ
DELLA VETTURA
Se la vettura deve rimanere ferma per più
di un mese, osservare queste precauzioni:
❒sistemare la vettura in un locale coper-
to, asciutto e possibilmente arieggiato;
❒inserire una marcia;
❒verificare che il freno a mano non sia in-
serito;
❒scollegare il morsetto negativo dal po-
lo della batteria e controllare lo stato
di carica (vedere paragrafo “Batteria -
Controllo stato di carica e livello elet-
trolito” al capitolo “Manutenzione e
Cura”);
❒pulire e proteggere le parti verniciate
applicando cere protettive;La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h nel rispetto comunque, del-
le vigenti norme del Codice di circo-
lazione stradale.
ATTENZIONE
Con le catene montate,
mantenere una velocità mo-
derata; non superare i 50 km/h. Evi-
tate le buche, non salire sui gradini
o marciapiedi e non percorrere lun-
ghi tratti su strade non innevate, per
non danneggiare la vettura ed il man-
to stradale.
ATTENZIONE

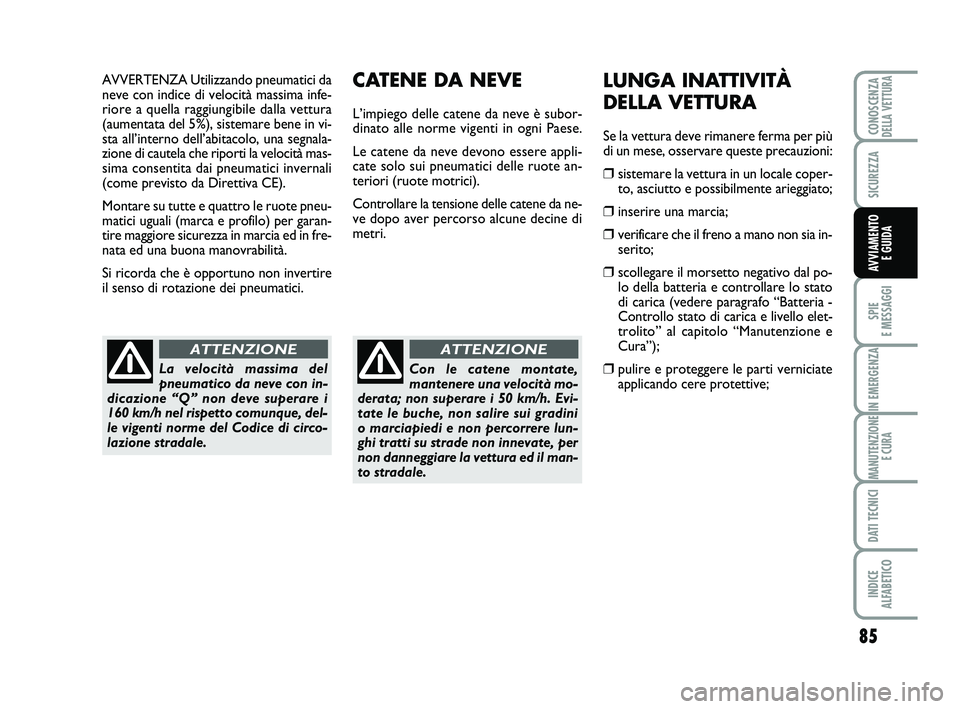

AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dalla vettura
(aumentata del 5%), sistemare bene in vi-
sta all’interno dell’abitacolo, una segnala-
zione di cautela che riporti la velocità mas-
sima consentita dai pneumatici invernali
(come previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici).
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 85

86
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
❒pulire e proteggere la parti metalliche
lucide con specifici prodotti in com-
mercio;
❒cospargere di talco le spazzole in gom-
ma del tergicristallo e del tergilunotto
e lasciarle sollevate dai vetri;
❒aprire leggermente i finestrini;
❒coprire la vettura con un telone in tes-
suto o in plastica traforata. Non impie-
gare teloni in plastica compatta, che non
permettono l’evaporazione dell’umidità
presente sulla superficie della vettura;
❒gonfiare i pneumatici a una pressione di
+0,5 bar rispetto a quella normalmen-
te prescritta e controllarla periodica-
mente;
❒non svuotare l’impianto di raffredda-
mento del motore.
079-086 ABARTH 500 1ed IT:079-088 FIAT 500 IT 22-05-2012 15:17 Pagina 86

87
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA

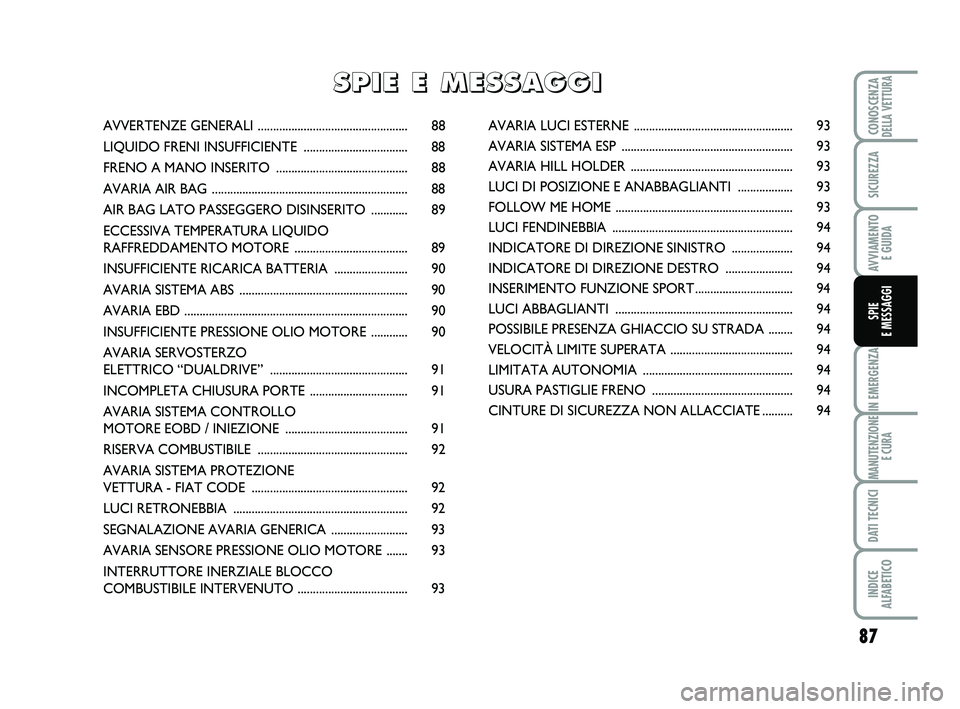

SPIE
E MESSAGGI
AVVERTENZE GENERALI ................................................. 88
LIQUIDO FRENI INSUFFICIENTE .................................. 88
FRENO A MANO INSERITO ........................................... 88
AVARIA AIR BAG ................................................................ 88
AIR BAG LATO PASSEGGERO DISINSERITO ............ 89
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ..................................... 89
INSUFFICIENTE RICARICA BATTERIA ........................ 90
AVARIA SISTEMA ABS ....................................................... 90
AVARIA EBD ......................................................................... 90
INSUFFICIENTE PRESSIONE OLIO MOTORE ............ 90
AVARIA SERVOSTERZO
ELETTRICO “DUALDRIVE” ............................................. 91
INCOMPLETA CHIUSURA PORTE ................................ 91
AVARIA SISTEMA CONTROLLO
MOTORE EOBD / INIEZIONE ........................................ 91
RISERVA COMBUSTIBILE ................................................. 92
AVARIA SISTEMA PROTEZIONE
VETTURA - FIAT CODE ................................................... 92
LUCI RETRONEBBIA ......................................................... 92
SEGNALAZIONE AVARIA GENERICA ......................... 93
AVARIA SENSORE PRESSIONE OLIO MOTORE ....... 93
INTERRUTTORE INERZIALE BLOCCO
COMBUSTIBILE INTERVENUTO .................................... 93AVARIA LUCI ESTERNE .................................................... 93
AVARIA SISTEMA ESP ........................................................ 93
AVARIA HILL HOLDER ..................................................... 93
LUCI DI POSIZIONE E ANABBAGLIANTI .................. 93
FOLLOW ME HOME .......................................................... 93
LUCI FENDINEBBIA ........................................................... 94
INDICATORE DI DIREZIONE SINISTRO .................... 94
INDICATORE DI DIREZIONE DESTRO ...................... 94
INSERIMENTO FUNZIONE SPORT................................ 94
LUCI ABBAGLIANTI .......................................................... 94
POSSIBILE PRESENZA GHIACCIO SU STRADA ........ 94
VELOCITÀ LIMITE SUPERATA ........................................ 94
LIMITATA AUTONOMIA ................................................. 94
USURA PASTIGLIE FRENO .............................................. 94
CINTURE DI SICUREZZA NON ALLACCIATE .......... 94
S S
P P
I I
E E

E E

M M
E E
S S
S S
A A
G G
G G
I I
087-094 ABARTH 500 1ed IT:089-098 FIAT 500 IT 23-05-2012 11:57 Pagina 87
