2013.5. PEUGEOT 3008 Manuale duso (in Italian)

11
Informazioni pratiche
215

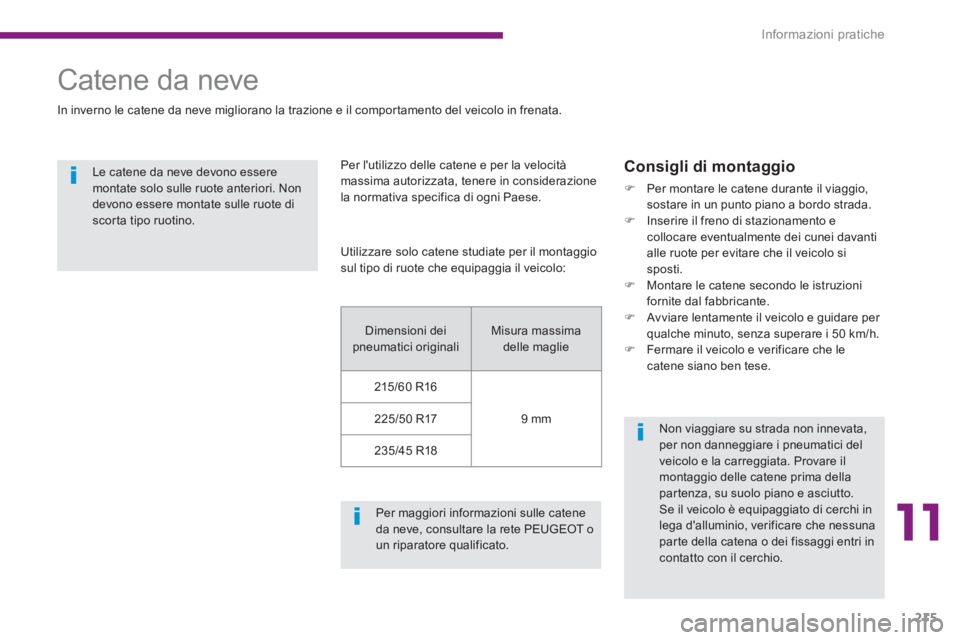

Catene da neve


In inverno le catene da neve migliorano la trazione e il comportamento del veicolo in frenata.

Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di
scorta tipo ruotino.
Per l'utilizzo delle catene e per la velocità
massima autorizzata, tenere in considerazione
la normativa specifica di ogni Paese.


Consigli di montaggio



)
Per montare le catene durante il viaggio,
sostare in un punto piano a bordo strada.

)
Inserire il freno di stazionamento e
collocare eventualmente dei cunei davanti
alle ruote per evitare che il veicolo si
sposti.

)
Montare le catene secondo le istruzioni
fornite dal fabbricante.

)
Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.

)
Fermare il veicolo e verificare che le
catene siano ben tese.


Non viaggiare su strada non innevata,
per non danneggiare i pneumatici del
veicolo e la carreggiata. Provare il
montaggio delle catene prima della
partenza, su suolo piano e asciutto.
Se il veicolo è equipaggiato di cerchi in
lega d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Per maggiori informazioni sulle catene
da neve, consultare la rete PEUGEOT o
un riparatore qualificato.









Utilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggia il veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/60 R16
9 mm
225/50 R17
235/45 R18

Informazioni pratiche
216

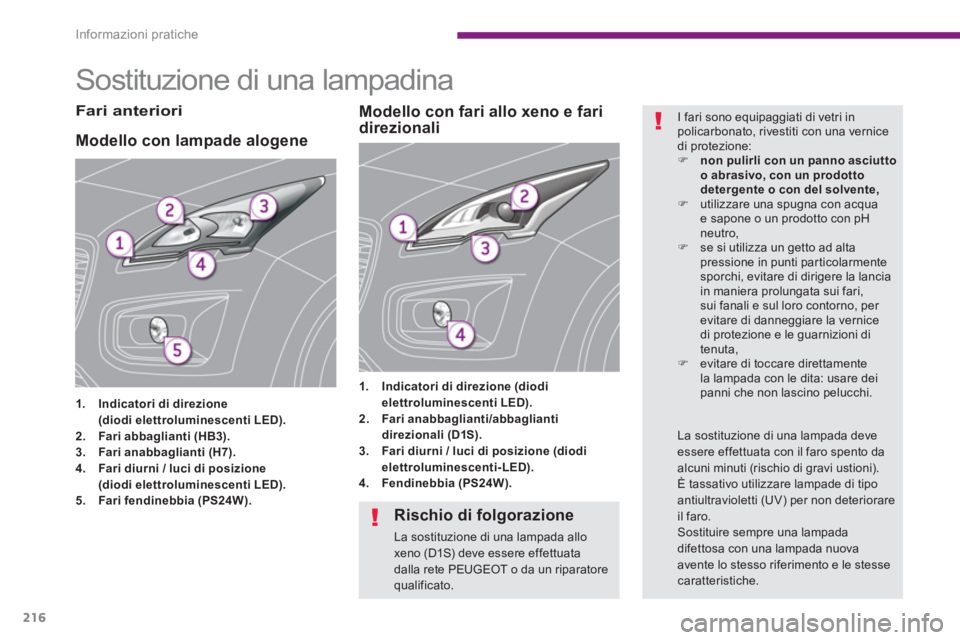

Sostituzione di una lampadina
























Modello con lampade alogene



1.
Indicatori di direzione

(diodi elettroluminescenti LED).


2.
Fari abbaglianti (HB3).


3.
Fari anabbaglianti (H7).


4.
Fari diurni / luci di posizione

(diodi elettroluminescenti LED).


5.
Fari fendinebbia (PS24W).





1.
Indicatori di direzione (diodi
elettroluminescenti LED).


2.
Fari anabbaglianti/abbaglianti
direzionali (D1S).


3.
Fari diurni / luci di posizione (diodi
elettroluminescenti-LED).


4.
Fendinebbia (PS24W).






































Modello con fari allo xeno e fari
direzionali
Fari anteriori
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:


)
non
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,


)
utilizzare una spugna con acqua
e sapone o un prodotto con pH
neutro,

)
se si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta,

)
evitare di toccare direttamente
la lampada con le dita: usare dei
panni che non lascino pelucchi.


Rischio di folgorazione

La sostituzione di una lampada allo
xeno (D1S) deve essere effettuata
dalla rete PEUGEOT o da un riparatore
qualificato.

La sostituzione di una lampada deve
essere effettuata con il faro spento da
alcuni minuti (rischio di gravi ustioni).
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente lo stesso riferimento e le stesse
caratteristiche.

11
Informazioni pratiche
217






Sostituzione dei fari abbaglianti
(modello con lampade alogene)








Sostituzione delle lampadine dei
fari anabbaglianti (modello con
fari alogeni)


)
Togliere il coperchio protettivo in plastica
tirando la linguetta.

)
Scollegare il connettore della lampada.

)
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.


)
Togliere il coperchio protettivo in plastica
tirando la linguetta.

)
Senza scollegare il connettore, ruotaer lo
zoccolo della lampada di un quarto di giro
verso sinistra per staccare l'insieme.

)
Scollegare il connettore per sbloccare la
lampada.
Per rimontare, eseguire queste operazioni in
senso inverso.





















Sostituzione degli indicatori di
direzione e dei fari diurni / luci di
posizione
Per la sostituzione dei fari a diodi
elettroluminescenti - LED, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.

Informazioni pratiche
218

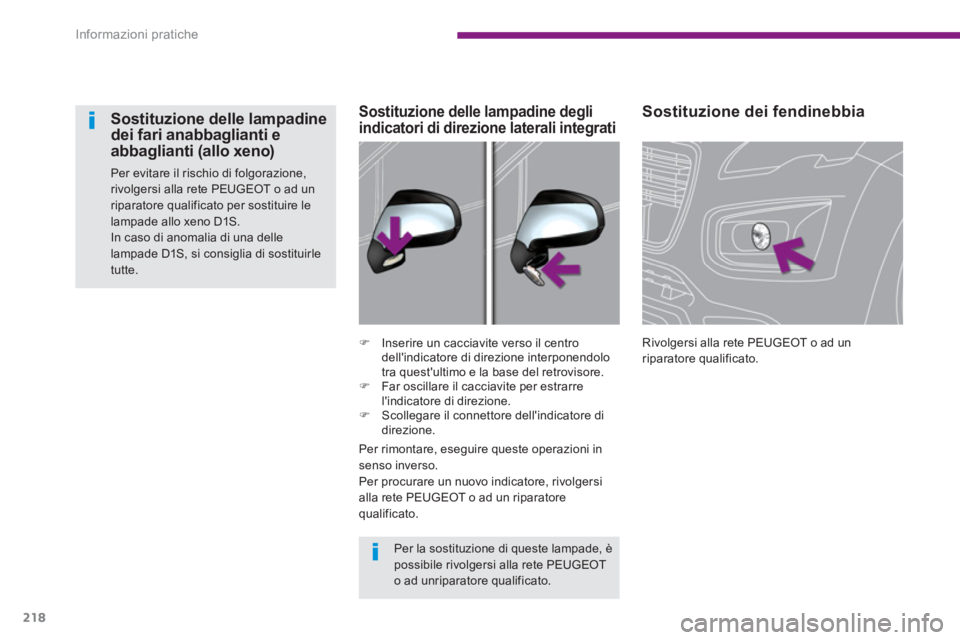

Sostituzione dei fendinebbia

Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.


)
Inserire un cacciavite verso il centro
dell'indicatore di direzione interponendolo
tra quest'ultimo e la base del retrovisore.

)
Far oscillare il cacciavite per estrarre
l'indicatore di direzione.

)
Scollegare il connettore dell'indicatore di
direzione.









Sostituzione delle lampadine degli
indicatori di direzione laterali integrati







Sostituzione delle lampadine
dei fari anabbaglianti e
abbaglianti (allo xeno)
Per evitare il rischio di folgorazione,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per sostituire le
lampade allo xeno D1S.
In caso di anomalia di una delle
lampade D1S, si consiglia di sostituirle
tutte.


Per la sostituzione di queste lampade, è
possibile rivolgersi alla rete PEUGEOT
o ad unriparatore qualificato.

Per rimontare, eseguire queste operazioni in
senso inverso.
Per procurare un nuovo indicatore, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.

11
Informazioni pratiche
219

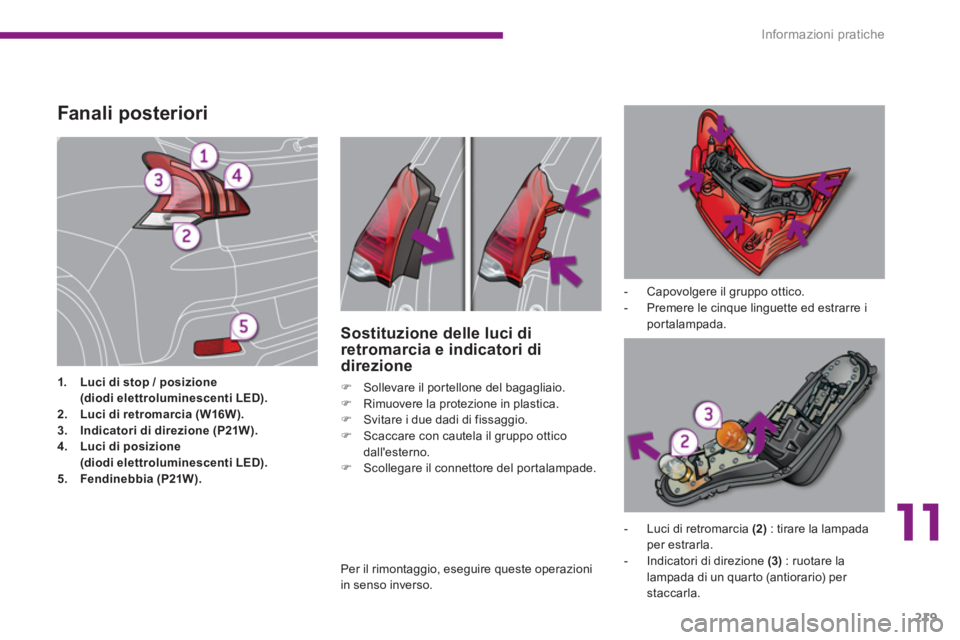

Fanali posteriori



1.
Luci di stop / posizione

(diodi elettroluminescenti LED).


2.
Luci di retromarcia (W16W).


3.
Indicatori di direzione (P21W).


4.
Luci di posizione

(diodi elettroluminescenti LED).


5.
Fendinebbia (P21W).






- Capovolgere il gruppo ottico.

- Premere le cinque linguette ed estrarre i
portalampada.



Sostituzione delle luci di
retromarcia e indicatori di
direzione


)
Sollevare il portellone del bagagliaio.

)
Rimuovere la protezione in plastica.

)
Svitare i due dadi di fissaggio.

)
Scaccare con cautela il gruppo ottico
dall'esterno.

)
Scollegare il connettore del portalampade.




- Luci di retromarcia (2)
: tirare la lampada
per estrarla.

- Indicatori di direzione (3)
: ruotare la
lampada di un quarto (antiorario) per
staccarla.

Per il rimontaggio, eseguire queste operazioni
in senso inverso.

Informazioni pratiche
220

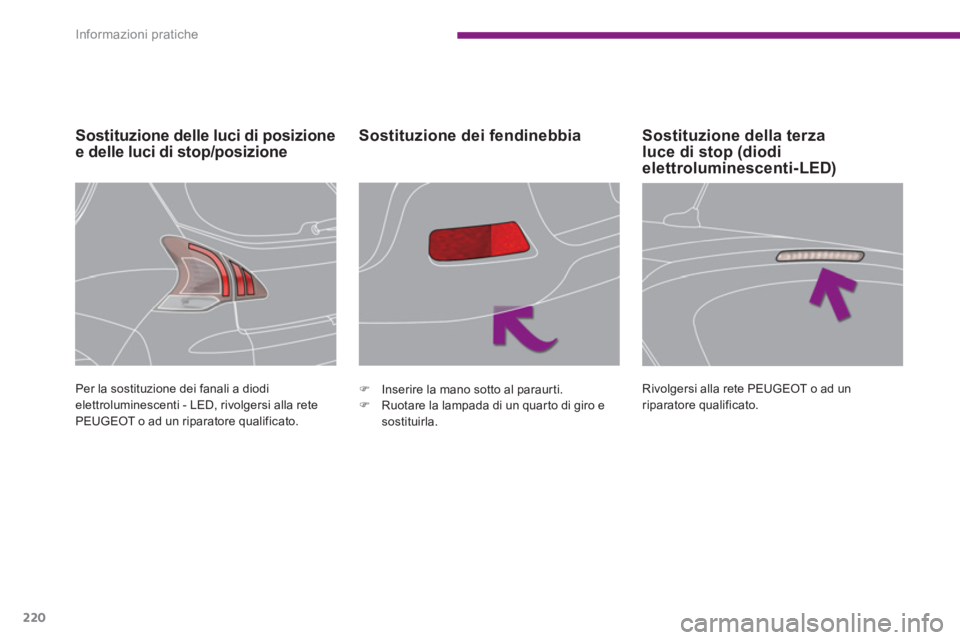

Sostituzione delle luci di posizione
e delle luci di stop/posizione

















Sostituzione dei fendinebbia

Per la sostituzione dei fanali a diodi
elettroluminescenti - LED, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.


)
Inserire la mano sotto al paraurti.

)
Ruotare la lampada di un quarto di giro e
sostituirla.










Sostituzione della terza
luce di stop (diodi
elettroluminescenti-LED)
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.

11
Informazioni pratiche
221

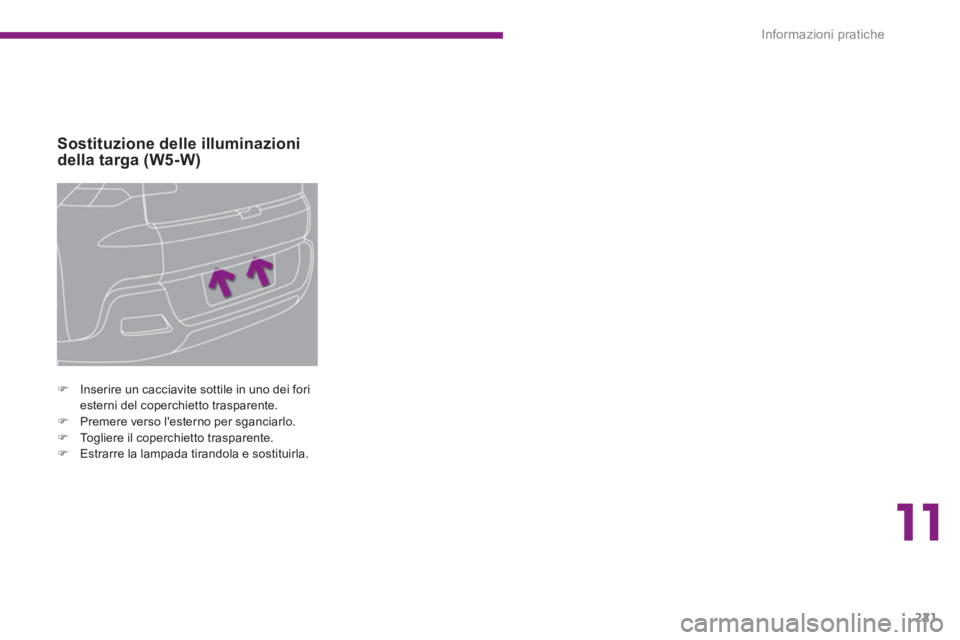

Sostituzione delle illuminazioni
della targa (W5-W)


)
Inserire un cacciavite sottile in uno dei fori
esterni del coperchietto trasparente.

)
Premere verso l'esterno per sganciarlo.

)
Togliere il coperchietto trasparente.

)
Estrarre la lampada tirandola e sostituirla.

Informazioni pratiche
222

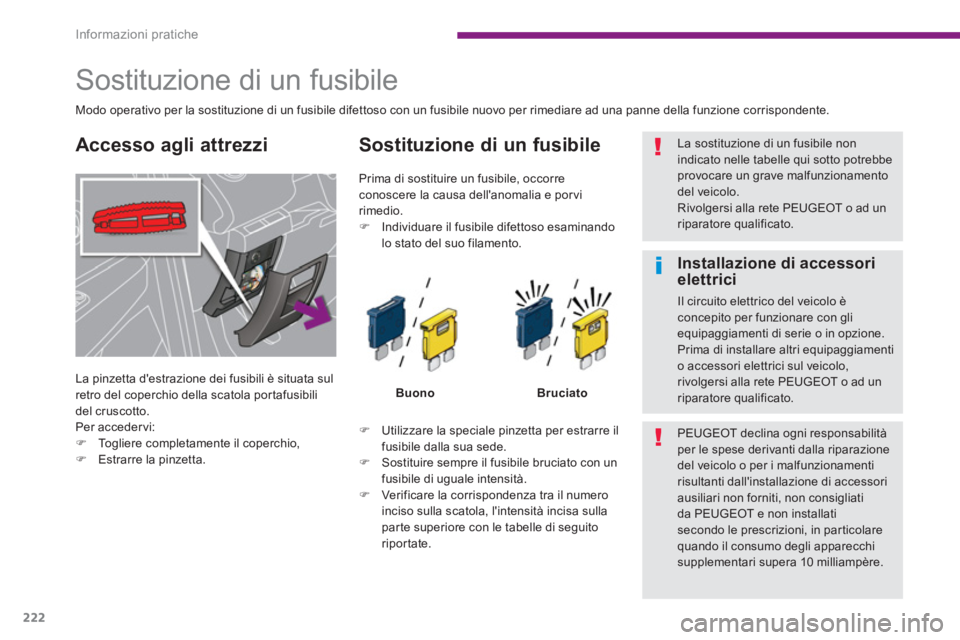

Sostituzione di un fusibile

La pinzetta d'estrazione dei fusibili è situata sul
retro del coperchio della scatola portafusibili
del cruscotto.
Per acceder vi:


)
Togliere completamente il coperchio,

)
Estrarre la pinzetta.



Sostituzione di un fusibile



Buono



Bruciato





)
Utilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.

)
Sostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.

)
Verificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore con le tabelle di seguito
riportate.

Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.


)
Individuare il fusibile difettoso esaminando
lo stato del suo filamento.
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.

La sostituzione di un fusibile non
indicato nelle tabelle qui sotto potrebbe
provocare un grave malfunzionamento
del veicolo.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10 milliampère.



Accesso agli attrezzi


Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
