2013.5. PEUGEOT 3008 Manuale duso (in Italian)

6
Allestimenti interni
111

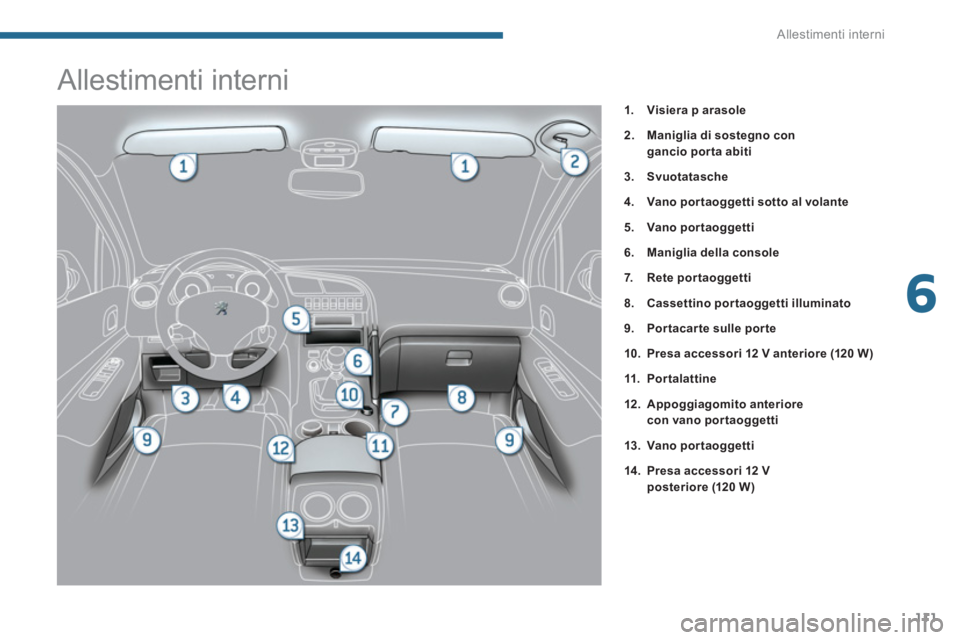

Allestimenti interni



1.
Visiera p
arasole


2.
Maniglia di sostegno con
gancio por ta abiti


3.
Svuotatasche


4.
Vano por taogget ti
sotto al
volante


5.
Vano por taogget ti


6.
Maniglia della console


7.
Rete portaoggetti


8.
Cassettino portaoggetti illuminato


9.
Portacarte sulle porte


10.
Presa accessori 12 V
anteriore
(120 W )


11.
Por talattine


12 .
Appoggiagomito anteriore

con vano por taoggetti


13.
Vano por taogget ti


14 .
Presa accessori 12 V
posteriore (120 W)

Allestimenti interni
112

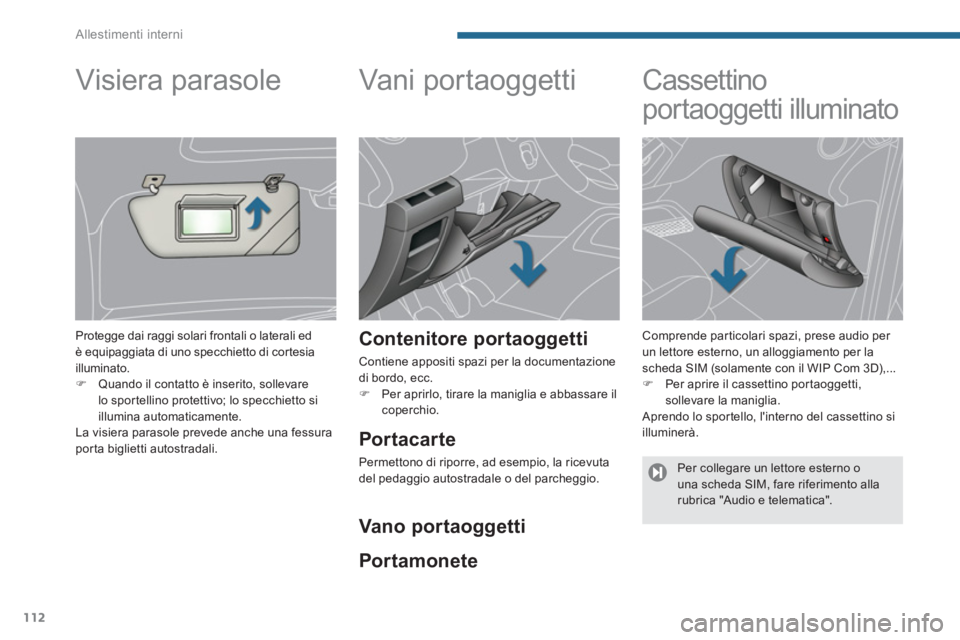

Vani por t ao gget ti


Contenitore portaoggetti

Contiene appositi spazi per la documentazione
di bordo, ecc.


)
Per aprirlo, tirare la maniglia e abbassare il
coperchio.













Cassettino
portaoggetti illuminato


Comprende particolari spazi, prese audio per
un lettore esterno, un alloggiamento per la
scheda SIM (solamente con il WIP Com 3D),...


)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cassettino si
illuminerà.









Visiera parasole

Protegge dai raggi solari frontali o laterali ed
è equipaggiata di uno specchietto di cortesia
illuminato.


)
Quando il contatto è inserito, sollevare
lo sportellino protettivo; lo specchietto si
illumina automaticamente.
La visiera parasole prevede anche una fessura
porta biglietti autostradali.

Por tacar te

Permettono di riporre, ad esempio, la ricevuta
del pedaggio autostradale o del parcheggio.


Por tamonete
Vano por taogget ti


Per collegare un lettore esterno o
una scheda SIM, fare riferimento alla
rubrica "Audio e telematica".

6
Allestimenti interni
113








Appoggiagomito


Sistemazione degli oggetti

Un diffusore di ventilazione eroga aria fredda.















WIP Plug - Lettore USB


Questo modulo di collegamento è composto
da una presa JACK e/o da una porta USB.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un lettore
digitale tipo iPod
® o una chiavetta USB.
Legge i formati di file audio (mp3, ogg, wma,
wav, ecc.) e li trasmette all'autoradio, per poterli
ascoltare attraverso gli altoparlanti del veicolo.
Questi file possono essere gestiti con i
comandi sotto al volante o con il frontalino
dell'autoradio, e possono essere visualizzati sul
display multifunzione.

CollegatO alla porta USB, l'equipaggiamento
portatile si ricarica automaticamente.
anteriore
Dispositivo per il confort del guidatore e del
passeggero anteriore.


)
Sollevare il coperchio dal lato sinistro.

Per maggiori dettagli sull'utilizzo di
questo equipaggiamento, consultare la
rubrica "Audio e telematica".

Allestimenti interni
114

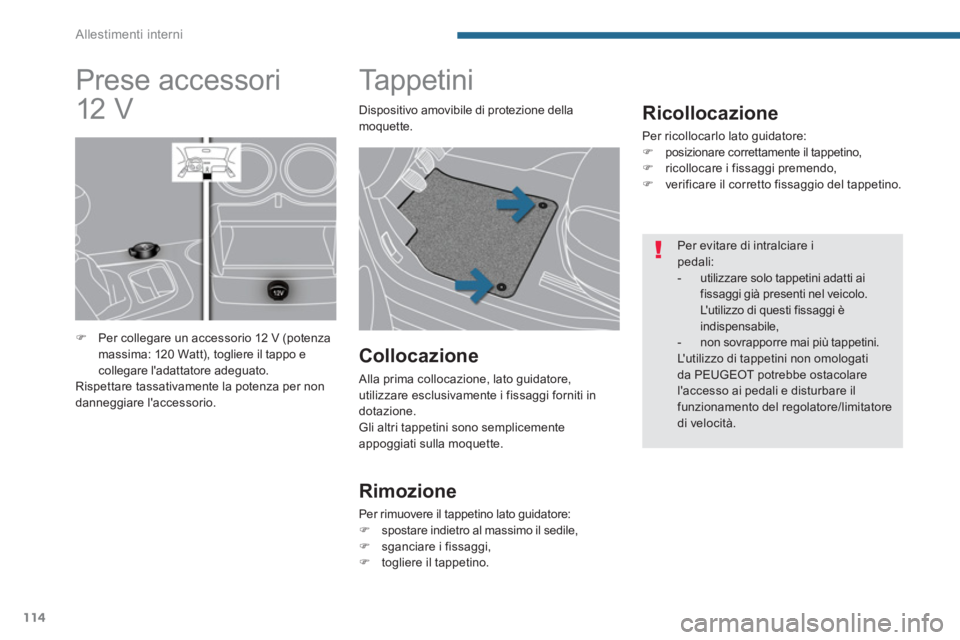

Ta p p e t i n i


Ricollocazione

Per ricollocarlo lato guidatore:


)
posizionare correttamente il tappetino,

)
ricollocare i fissaggi premendo,

)
verificare il corretto fissaggio del tappetino.


Collocazione

Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.


Rimozione

Per rimuovere il tappetino lato guidatore:


)
spostare indietro al massimo il sedile,

)
sganciare i fissaggi,

)
togliere il tappetino.







Prese accessori
12 V


)
Per collegare un accessorio 12 V (potenza
massima: 120 Watt), togliere il tappo e
collegare l'adattatore adeguato.
Rispettare tassativamente la potenza per non
danneggiare l'accessorio. Dispositivo amovibile di protezione della
moquette.

Per evitare di intralciare i
pedali:


- utilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,

- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il
funzionamento del regolatore/limitatore
di velocità.

6
Allestimenti interni
115





Sistema multimediale posteriore


Questo sistema multimediale permette ai
passeggeri posteriori di collegare uno o due
lettori portatili esterni (lettore audio o video,
console videogiochi, lettore DVD, ...). Il suono
viene diffuso attraverso due cuffie senza filo
Bluetooth
®, mentre il contenuto video appare
sui due display da 7 pollici sul retro degli
appoggiatesta dei sedili anteriori.

Descrizione


Questo sistema funziona solo a motore
avviato.

Il pack prevede :


- la piastrina di collegamento e dei comandi
disposti sulla super ficie posteriore della
console centrale,

- due display da 7 pollici integrati agli
appoggiatesta anteriori (con custodia di
protezione),

- due cuffie senza filo con tecnologia
Bluetooth con batteria ricaricabile,

- un apparecchio di ricarica da 12 V a
due uscite per permettere la ricarica
contemporanea delle due cuffie,



1.
Interruttore

2.
Entrata video AV1 (presa RCA gialla)

3.
Entrate audio stereo A (prese RCA rossa e
bianca)

4.
Entrata video AV2 (presa RCA gialla)

5.
Entrate audio stereo B (prese RCA rossa e
bianca)

6.
Scelta della visualizzazione sul display a
sinistra (AV1 o AV2)

7.
Scelta della visualizzazione sul display a
destra (AV1 o AV2)

8.
Spie di collegamento delle cuffie audio
Bluetooth (blu)

Allestimenti interni
116



1.
Interruttore del display

2.
Pulsanti di regolazione della
visualizzazione


Ogni cuffia dispone di un
interruttore, una spia di
connessione (blu) e di un selettore
di canale (A o B).



Funzionamento



)
A motore avviato, collegare il dispositivo
portatile ai connettori RCA (es. con AV1 a
sinistra).

)
Premere l'interruttore del frontalino dei
comandi, la relativa spia e le spie AV1 si
accendono.

)
Premere a lungo l'interruttore, la spia blu
lampeggia.

)
Premere a lungo l'interruttore del frontalino
dei comandi, l'abbinamento con la cuffia
termina quando le spie blu della cuffia e
del sistema si accendono in modo fisso.

)
Ripetere l'operazione per l'altra cuffia.

)
Premere l'interruttore del display se è
presente una modalità video.

)
Avviare la lettura del dispositivo portatile.
Il sistema Multimediale permette
la connessione di una terza cuffia
Bluetooth, non fornita.

Se il sedile del passeggero anteriore è
in posizione tavolinetto, si raccomanda
di proteggere il display con una delle
custodie fornite.
Queste custodie consentono anche di
nascondere i display.

)
In qualsiasi momento, è possibile
modificare la modalità della visualizzazione
video (mediante i tasti 6
o 7
della piastrina
dei comandi : la spia della modalità scelta
si accende) e così pure il canale audio
(mediante il selettore situato sulla cuffia).

6
Allestimenti interni
117

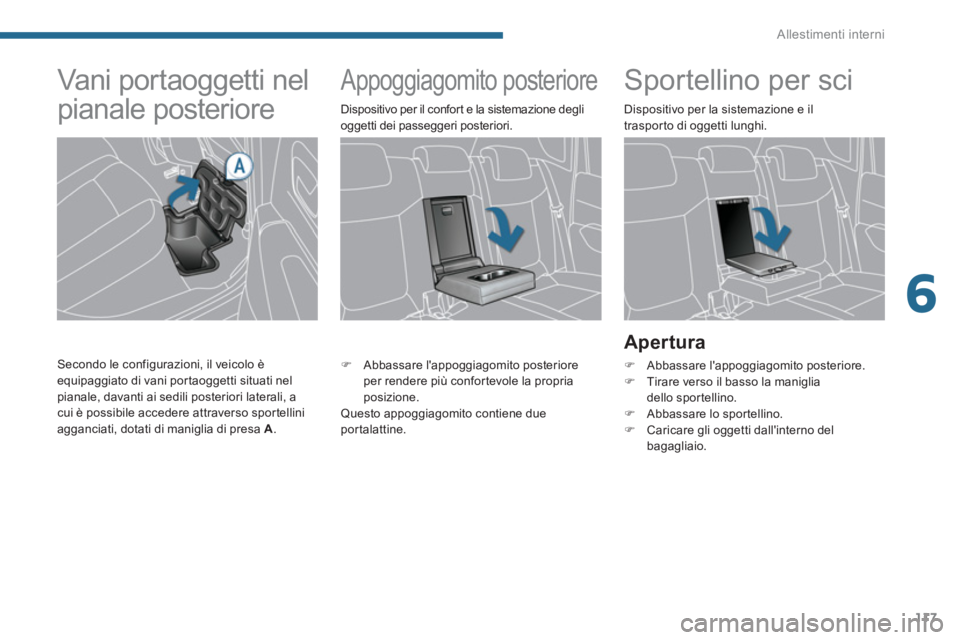

Appoggiagomito posteriore








Sportellino per sci


Apertura



)
Abbassare l'appoggiagomito posteriore.

)
Tirare verso il basso la maniglia
dello sportellino.

)
Abbassare lo sportellino.

)
Caricare gli oggetti dall'interno del
bagagliaio.


)
Abbassare l'appoggiagomito posteriore
per rendere più confortevole la propria
posizione.
Questo appoggiagomito contiene due
portalattine. Dispositivo per il confort e la sistemazione degli
oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il
trasporto di oggetti lunghi.




Vani por t ao gget ti nel
pianale posteriore

Secondo le configurazioni, il veicolo è
equipaggiato di vani portaoggetti situati nel
pianale, davanti ai sedili posteriori laterali, a
cui è possibile accedere attraverso sportellini
agganciati, dotati di maniglia di presa A
.

Allestimenti interni
118

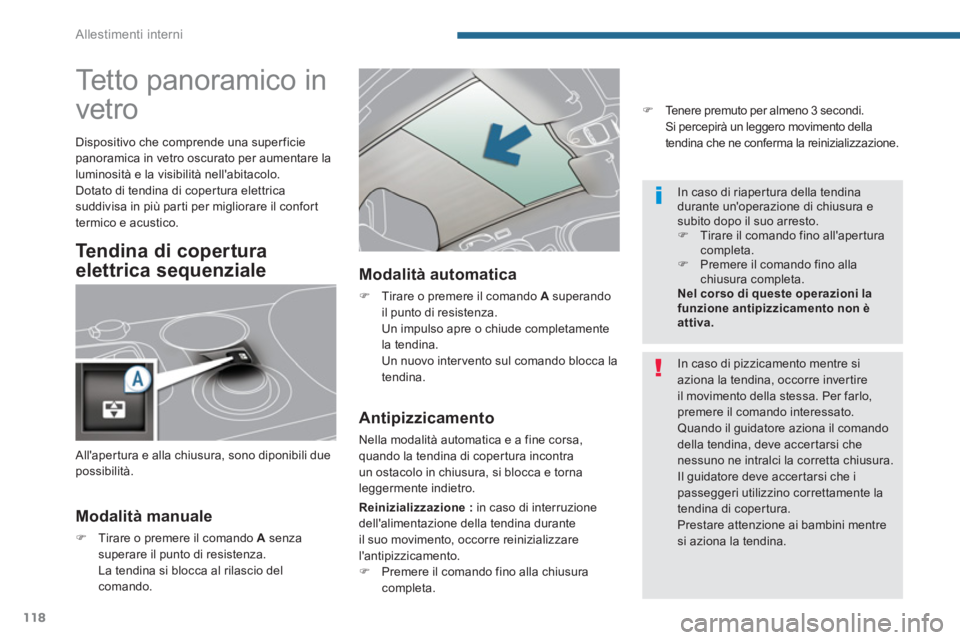

Tetto panoramico in
vetro

Modalità manuale



)
Tirare o premere il comando A
senza
superare il punto di resistenza.
La tendina si blocca al rilascio del
comando.



Modalità automatica



)
Tirare o premere il comando A
superando
il punto di resistenza.
Un impulso apre o chiude completamente
la tendina.
Un nuovo inter vento sul comando blocca la
tendina.



Antipizzicamento

Nella modalità automatica e a fine corsa,
quando la tendina di copertura incontra
un ostacolo in chiusura, si blocca e torna
leggermente indietro.

Tendina di copertura
elettrica sequenziale

Reinizializzazione :
in caso di interruzione
dell'alimentazione della tendina durante
il suo movimento, occorre reinizializzare
l'antipizzicamento.


)
Premere il comando fino alla chiusura
completa.
In caso di riapertura della tendina
durante un'operazione di chiusura e
subito dopo il suo arresto.


)
Tirare il comando fino all'apertura
completa.

)
Premere il comando fino alla
chiusura completa.

Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.



In caso di pizzicamento mentre si
aziona la tendina, occorre invertire
il movimento della stessa. Per farlo,
premere il comando interessato.
Quando il guidatore aziona il comando
della tendina, deve accertarsi che
nessuno ne intralci la corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente la
tendina di copertura.
Prestare attenzione ai bambini mentre
si aziona la tendina.
Dispositivo che comprende una super ficie
panoramica in vetro oscurato per aumentare la
luminosità e la visibilità nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il confort
termico e acustico.
)
Tenere premuto per almeno 3 secondi.
Si percepirà un leggero movimento della
tendina che ne conferma la reinizializzazione.

All'apertura e alla chiusura, sono diponibili due
possibilità.
