2013.5. PEUGEOT 3008 Manuale duso (in Italian)

11
Informazioni pratiche
207



)

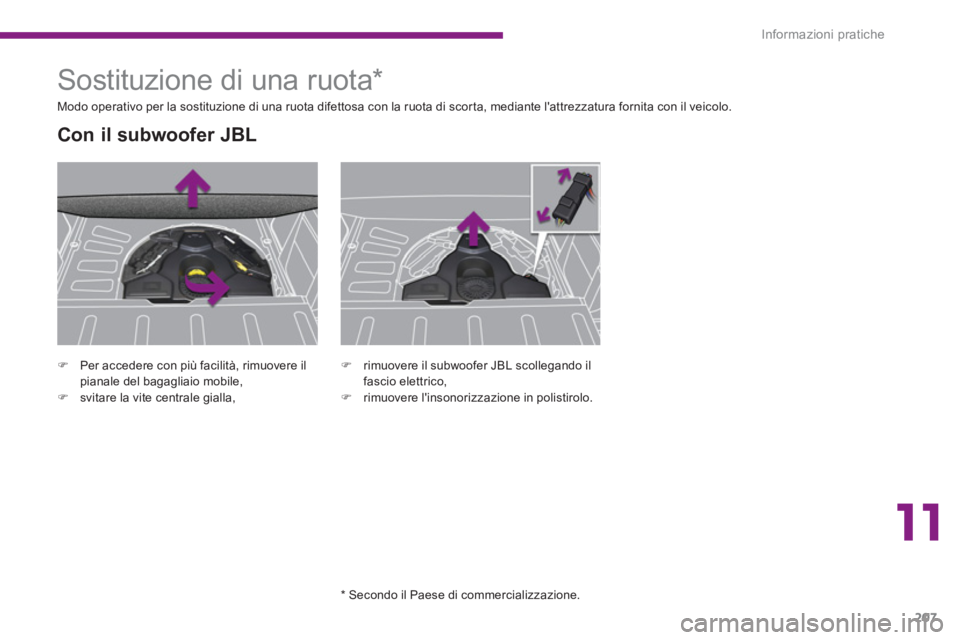

Per accedere con più facilità, rimuovere il
pianale del bagagliaio mobile,

)
svitare la vite centrale gialla,

















Con il subwoofer JBL




)
rimuovere il subwoofer JBL scollegando il
fascio elettrico,

)
rimuovere l'insonorizzazione in polistirolo.



Sostituzione di una ruota *

Modo operativo per la sostituzione di una ruota difettosa con la ruota di scorta, mediante l'attrezzatura fornita con il veicolo.

*
Secondo il Paese di commercializzazione.

Informazioni pratiche
208

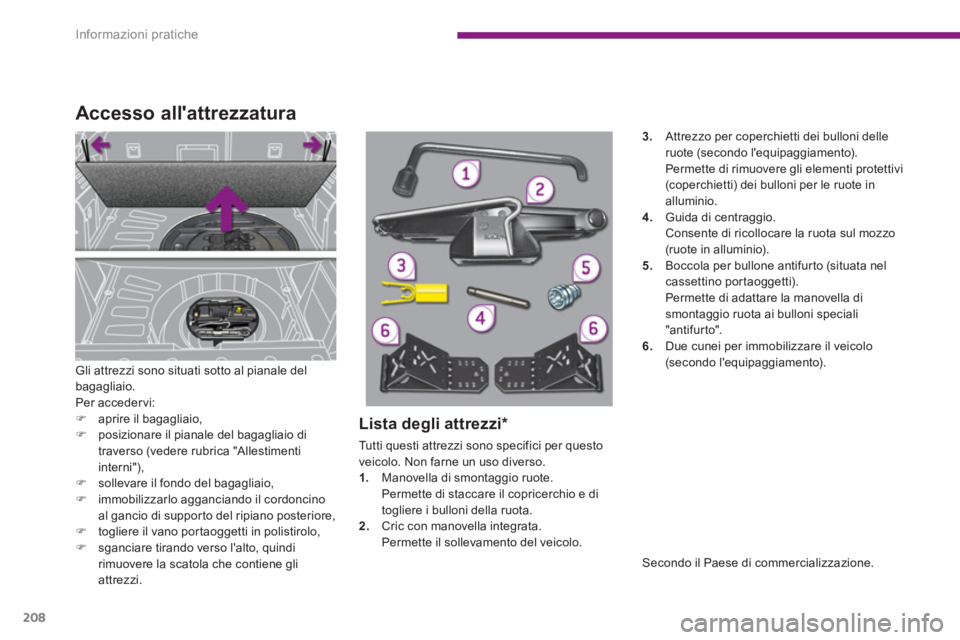

Gli attrezzi sono situati sotto al pianale del
bagagliaio.
Per acceder vi:


)
aprire il bagagliaio,

)
posizionare il pianale del bagagliaio di
traverso (vedere rubrica "Allestimenti
interni"),

)
sollevare il fondo del bagagliaio,

)
immobilizzarlo agganciando il cordoncino
al gancio di supporto del ripiano posteriore,

)
togliere il vano portaoggetti in polistirolo,

)
sganciare tirando verso l'alto, quindi
rimuovere la scatola che contiene gli
attrezzi.





Accesso all'attrezzatura


Secondo il Paese di commercializzazione.


Lista degli attrezzi *

Tutti questi attrezzi sono specifici per questo
veicolo. Non farne un uso diverso.


1.
Manovella di smontaggio ruote.
Permette di staccare il copricerchio e di
togliere i bulloni della ruota.

2.
Cric con manovella integrata.
Permette il sollevamento del veicolo.
3.
Attrezzo per coperchietti dei bulloni delle
ruote (secondo l'equipaggiamento).
Permette di rimuovere gli elementi protettivi
(coperchietti) dei bulloni per le ruote in
alluminio.

4.
Guida di centraggio.
Consente di ricollocare la ruota sul mozzo
(ruote in alluminio).

5.
Boccola per bullone antifurto (situata nel
cassettino portaoggetti).
Permette di adattare la manovella di
smontaggio ruota ai bulloni speciali
"antifurto".

6.
Due cunei per immobilizzare il veicolo
(secondo l'equipaggiamento).

11
Informazioni pratiche
209

Ruota con copricerchio


Allo smontaggio della ruota
, togliere
prima il copricerchio con la manovella
di smontaggio ruota 1
tirando a livello
del passaggio della valvola.

Al rimontaggio della ruota
, rimontare
il copricerchio iniziando con il collocare
la sua tacca all'altezza della valvola e
premendo poi sul suo contorno con il
palmo della mano.

Vedi la rubrica "Traino del veicolo".

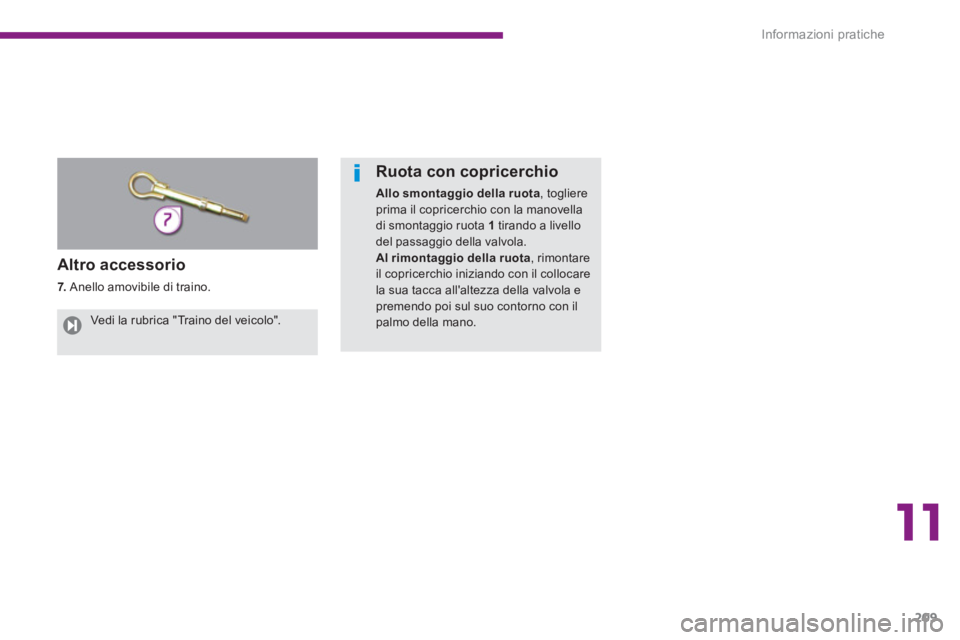

Altro accessorio


7.
Anello amovibile di traino.

Informazioni pratiche
210

Riposizionamento della ruota



)
Ricollocare la ruota nel suo alloggiamento.

)
Allentare la vite centrale gialla di qualche
giro, quindi posizionarla al centro della
ruota.

)
Stringere a fondo la vite centrale per
fissare la ruota.

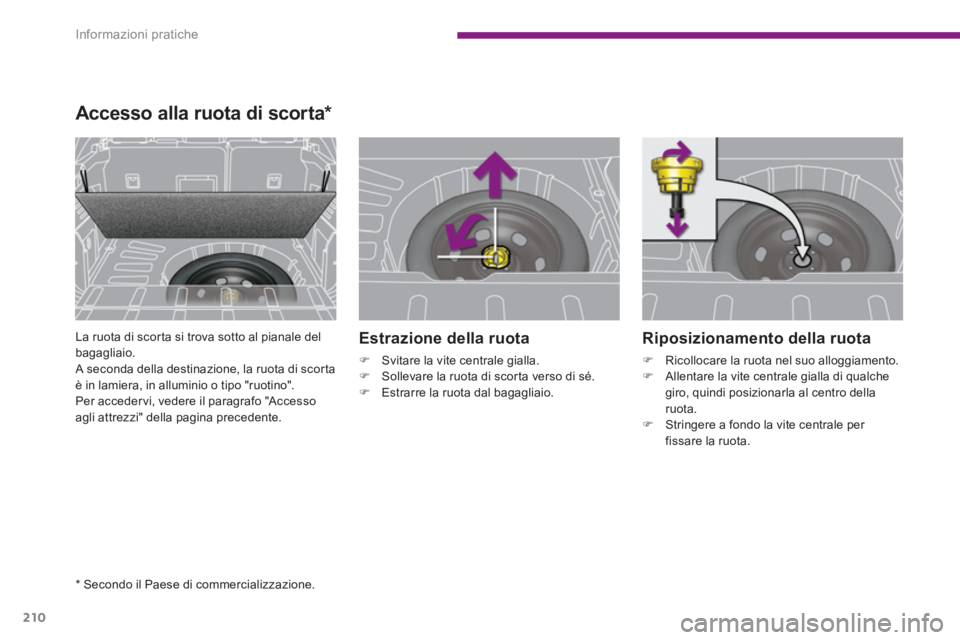

Accesso alla ruota di scorta *


La ruota di scorta si trova sotto al pianale del
bagagliaio.
A seconda della destinazione, la ruota di scorta
è in lamiera, in alluminio o tipo "ruotino".
Per acceder vi, vedere il paragrafo "Accesso
agli attrezzi" della pagina precedente.



Estrazione della ruota



)
Svitare la vite centrale gialla.

)
Sollevare la ruota di scorta verso di sé.

)
Estrarre la ruota dal bagagliaio.


*
Secondo il Paese di commercializzazione.

11
Informazioni pratiche
211










Segnalazione pneumatici
sgonfi

La ruota di scorta (di tipo ruotino o in
lamiera) non è provvista di captatore.
La riparazione della ruota forata
deve essere effettuata presso la rete
PEUGEOT o un riparatore qualificato.

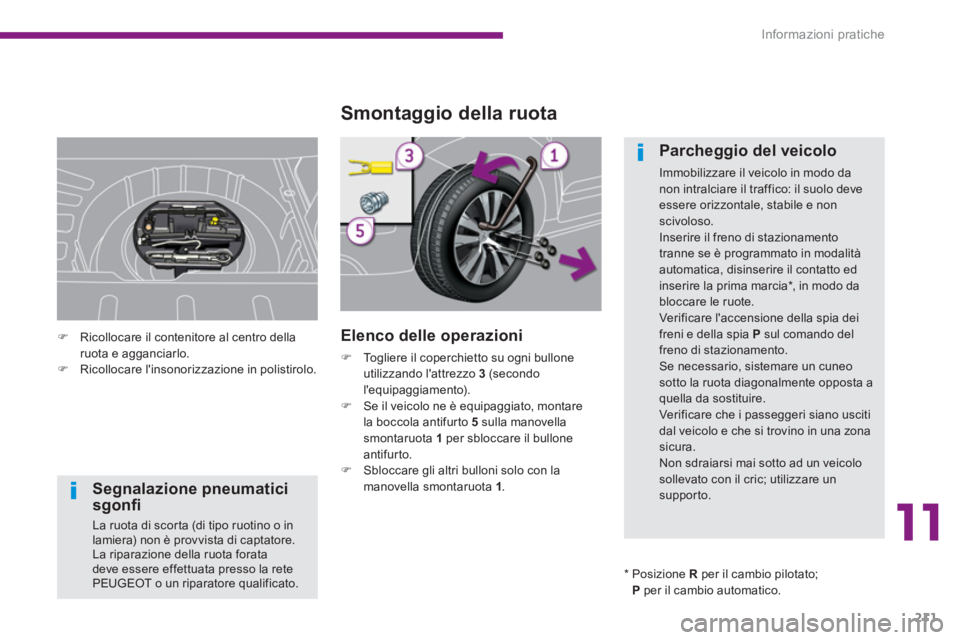

Smontaggio della ruota


Elenco delle operazioni



)
Togliere il coperchietto su ogni bullone
utilizzando l'attrezzo 3
(sec ondo
l'equipaggiamento).

)
Se il veicolo ne è equipaggiato, montare
la boccola antifurto 5
sulla manovella
smontaruota 1
per sbloccare il bullone
antifurto.

)
Sbloccare gli altri bulloni solo con la
manovella smontaruota 1
.



Parcheggio del veicolo

Immobilizzare il veicolo in modo da
non intralciare il traffico: il suolo deve
essere orizzontale, stabile e non
scivoloso.
Inserire il freno di stazionamento
tranne se è programmato in modalità
automatica, disinserire il contatto ed
inserire la prima marcia * , in modo da
bloccare le ruote.
Verificare l'accensione della spia dei
freni e della spia P
sul comando del
freno di stazionamento.
Se necessario, sistemare un cuneo
sotto la ruota diagonalmente opposta a
quella da sostituire.
Verificare che i passeggeri siano usciti
dal veicolo e che si trovino in una zona
sicura.
Non sdraiarsi mai sotto ad un veicolo
sollevato con il cric; utilizzare un
supporto.


)
Ricollocare il contenitore al centro della
ruota e agganciarlo.

)
Ricollocare l'insonorizzazione in polistirolo.



*
Posizione R
per il cambio pilotato;
P
per il cambio automatico.

Informazioni pratiche
212



)

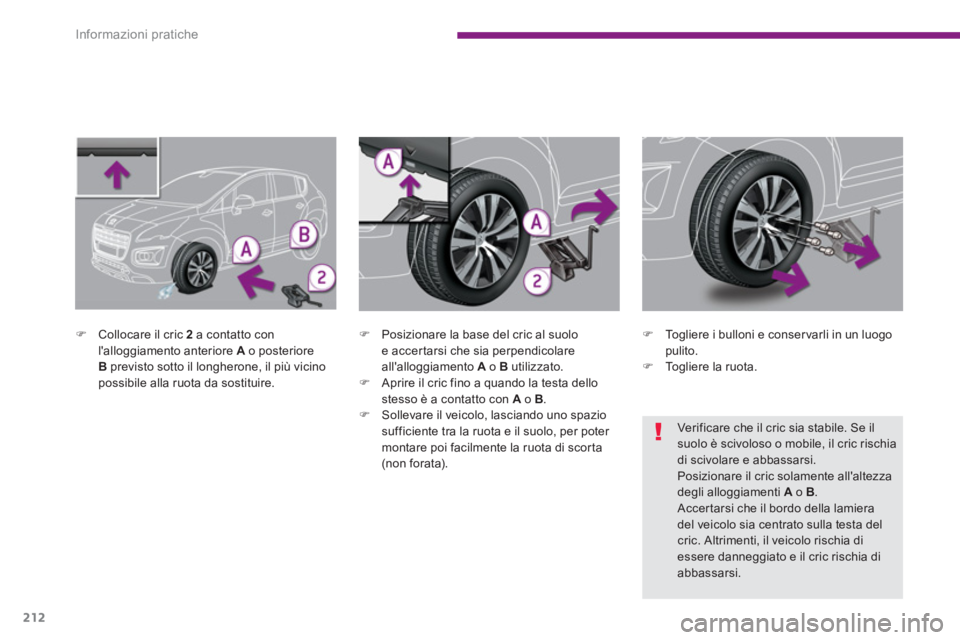

Collocare il cric 2
a contatto con
l'alloggiamento anteriore A
o posteriore
B
previsto sotto il longherone, il più vicino
possibile alla ruota da sostituire.



)
Posizionare la base del cric al suolo
e accertarsi che sia perpendicolare
all'alloggiamento A
o B
utilizzato.

)
Aprire il cric fino a quando la testa dello
stesso è a contatto con A
o B
.

)
Sollevare il veicolo, lasciando uno spazio
sufficiente tra la ruota e il suolo, per poter
montare poi facilmente la ruota di scorta
(non forata).



)
Togliere i bulloni e conser varli in un luogo
pulito.

)
Togliere la ruota.


Verificare che il cric sia stabile. Se il
suolo è scivoloso o mobile, il cric rischia
di scivolare e abbassarsi.
Posizionare il cric solamente all'altezza
degli alloggiamenti A
o B
.
Accertarsi che il bordo della lamiera
del veicolo sia centrato sulla testa del
cric. Altrimenti, il veicolo rischia di
essere danneggiato e il cric rischia di
abbassarsi.

11
Informazioni pratiche
213

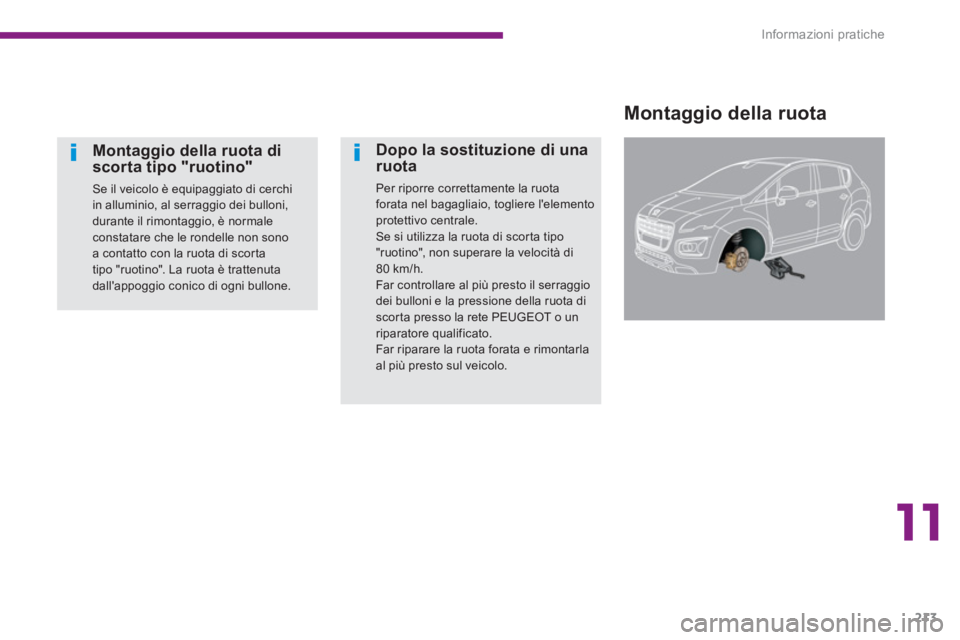

Montaggio della ruota


Montaggio della ruota di
scorta tipo "ruotino"
Se il veicolo è equipaggiato di cerchi
in alluminio, al serraggio dei bulloni,
durante il rimontaggio, è normale
constatare che le rondelle non sono
a contatto con la ruota di scorta
tipo "ruotino". La ruota è trattenuta
dall'appoggio conico di ogni bullone.


Dopo la sostituzione di una
ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'elemento
protettivo centrale.
Se si utilizza la ruota di scorta tipo
"ruotino", non superare la velocità di
80 km/h.
Far controllare al più presto il serraggio
dei bulloni e la pressione della ruota di
scor ta presso la rete PEUGEOT o un
riparatore qualificato.
Far riparare la ruota forata e rimontarla
al più presto sul veicolo.

Informazioni pratiche
214

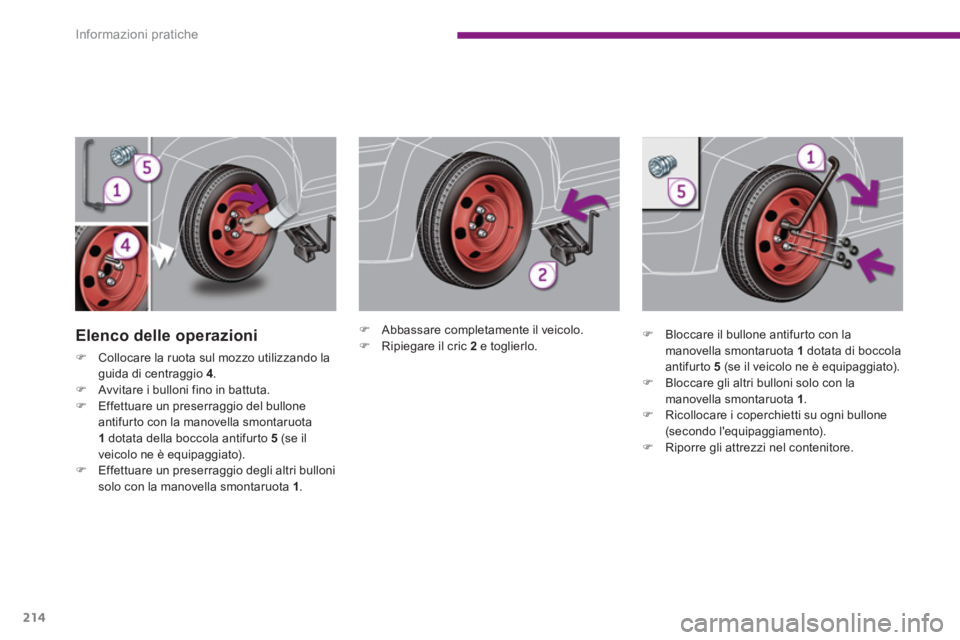

Elenco delle operazioni



)
Collocare la ruota sul mozzo utilizzando la
guida di centraggio 4
.

)
Avvitare i bulloni fino in battuta.

)
Effettuare un preserraggio del bullone
antifurto con la manovella smontaruota
1
dotata della boccola antifurto 5
(se il
veicolo ne è equipaggiato).

)
Effettuare un preserraggio degli altri bulloni
solo con la manovella smontaruota 1
.



)
Abbassare completamente il veicolo.

)
Ripiegare il cric 2
e toglierlo.



)
Bloccare il bullone antifurto con la
manovella smontaruota 1
dotata di boccola
antifurto 5
(se il veicolo ne è equipaggiato).

)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1
.

)
Ricollocare i coperchietti su ogni bullone
(secondo l'equipaggiamento).

)
Riporre gli attrezzi nel contenitore.
