2012 YAMAHA XVS950 Betriebsanleitungen (in German)

DIC183
XVS950A
BEDIENUNGSANLEITUNG
26P-28199-G3
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
[German (G)]

GAU50920
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
General manager of quality assurance div.
Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4 Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1
 EN60950-1:2001 to EN60950-1:2006/A11:2009
27 Feb. 2006
1 Mar. 2007
8 Jul. 2010
Revision record
No. Contents
To change contact person and integrate type-designation. Date
9 Jun. 2005
Generaldirektor des QualitätssicherungsbereichsAusstellungsdatum: 1. August 2002 Ausstellungsort: Shizuoka, Japan
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD. Wir
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Art der technischen Ausstattung: WEGFAHRSPERRE Erklären hiermit, dass das Produkt:
Typenbestimmung: 5SL-00
den folgenden Normen oder Dokumenten entspricht:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV)
1
2
3
4 Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
Version von der folgenden Norm:
 EN300 330-2 v1.1.1 bis EN300 330-2 v1.3.1 und EN300 330-2 v1.5.1
 EN60950-1:2001 bis EN60950-1:2006/A11:2009
27. Februar 20061. März 2007
8. Juli 2010
Übersicht der Änderungen
Nr. Inhalt
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
Datum
9. Juni 2005
U26PG3G0.book Page 1 Thursday, June 2, 2011 5:13 PM

VORWORT
GAU10102
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XVS950A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XVS950A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bed ie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrads. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dies er
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA10031
Diese Anleitung aufmerksam und vollst ändig vor der Inbetriebnahme des Motorrads durchlesen.
U26PG3G0.book Page 1 Thursday, June 2, 2011 5:13 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Be-
folgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um m ögliche schwere
oder t ödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gef ährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu t ödlichen oder schweren Verletzungen f ühren kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsma ßnahmen getroffen werden
m üssen, um eine Beschä digung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorg änge oder Arbeiten zu verein-
fachen oder zu kl ären.
WARNUNG
ACHTUNGHINWEIS
U26PG3G0.book Page 1 Thursday, June 2, 2011 5:13 PM

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XVS950A
BEDIENUNGSANLEITUNG
©2011 Yamaha Motor Co., Ltd.
1. Auflage, April 2011
Alle Rechte vorbehalten.
Nachdruck, Vervielf ältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
U26PG3G0.book Page 2 Thursday, June 2, 2011 5:13 PM

INHALTSICHERHEITSINFORMATIONEN ....1-1
BESCHREIBUNG ..............................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2

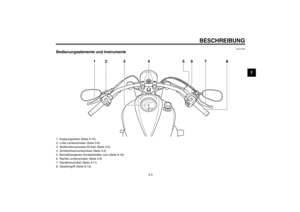

Bedienungselemente und Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION ............................3-1

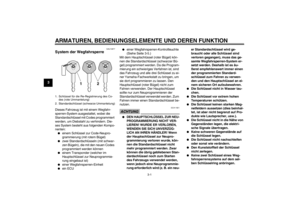

System der Wegfahrsperre .............3-1
Z ünd-/Lenkschloss .........................3-2
Kontroll- und Warnleuchten ............3-4

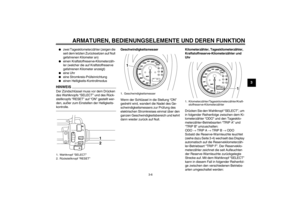

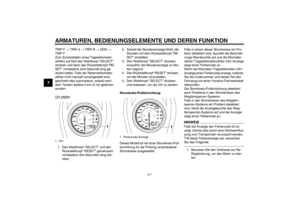

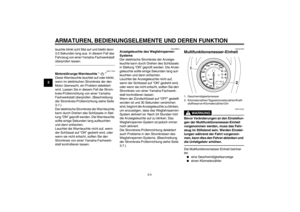

Multifunktionsmesser-Einheit ..........3-5

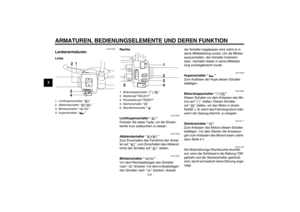

Lenkerarmaturen ............................3-9

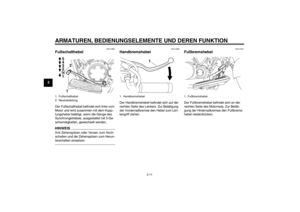

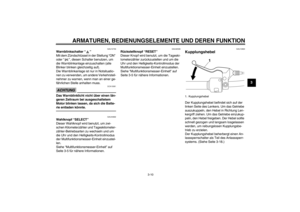

Kupplungshebel ............................3-10
Fu ßschalthebel .............................3-11
Handbremshebel ..........................3-11
Fu ßbremshebel ............................3-11

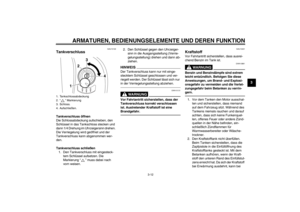

Tankverschluss .............................3-12
Kraftstoff .......................................3-12
Kraftstofftank-Bel üftungsschlauch/
Ü berlaufschlauch ......................3-14
Katalysator ....................................3-14
Fahrersitz ......................................3-15
Helmhalter ....................................3-15

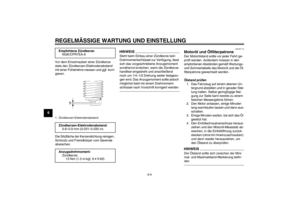

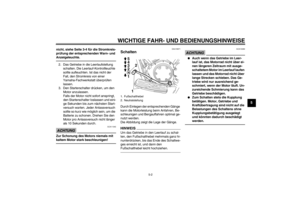

Federbein einstellen .....................3-16
Seitenst änder ...............................3-17
Z ündunterbrechungs- u.
Anlasssperrschalter-System .....3-18 ZU IHRER SICHERHEIT
–
ROUTINEKONTROLLE VOR
FAHRTBEGINN ................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE .................. 5-1
Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELM ÄSSIGE WARTUNG UND

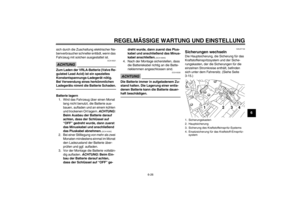

EINSTELLUNG .................................. 6-1
Bordwerkzeug ................................ 6-2
Tabelle f ür regelm äßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und Schmiertabelle ............................ 6-4

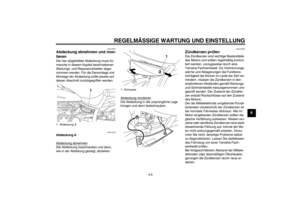

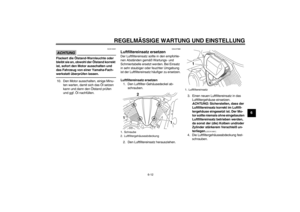

Abdeckung abnehmen und
montieren .................................... 6-8
Z ündkerzen pr üfen ......................... 6-8

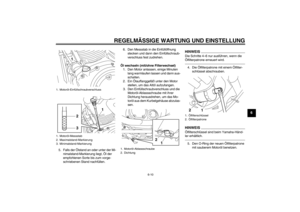

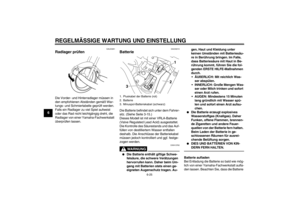

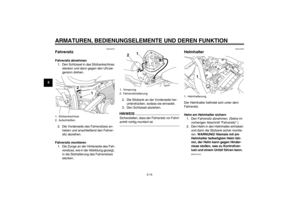

Motor öl und Ö lfilterpatrone ............. 6-9

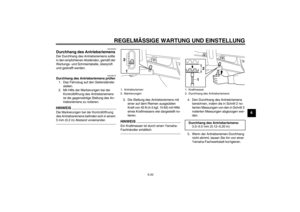

Luftfiltereinsatz ersetzen .............. 6-12
Spiel des Gasdrehgriffs pr üfen ..... 6-13
Ventilspiel ..................................... 6-13
Reifen ........................................... 6-13
Gussr äder .................................... 6-15
Kupplungshebel-Spiel
einstellen ................................... 6-15 Handbremshebel-Spiel
einstellen .................................. 6-16
Bremslichtschalter ....................... 6-17

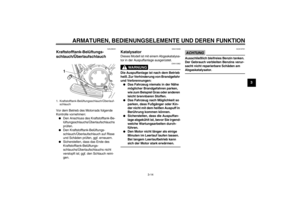

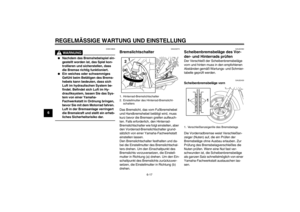

Scheibenbremsbel äge des
Vorder- und Hinterrads
pr üfen ....................................... 6-17

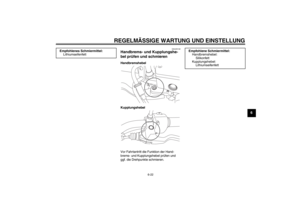

Bremsfl üssigkeitsstand pr üfen ..... 6-18
Bremsfl üssigkeit wechseln ........... 6-19

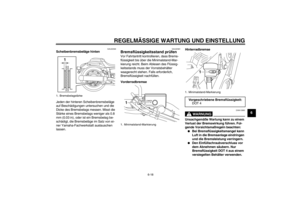

Durchhang des Antriebsriemens ....................... 6-20
Bowdenz üge pr üfen und
schmieren ................................. 6-21
Gasdrehgriff und Gaszug kontrollieren und schmieren ..... 6-21
Fu ßbrems- und Schalthebel
pr üfen und schmieren ............... 6-21

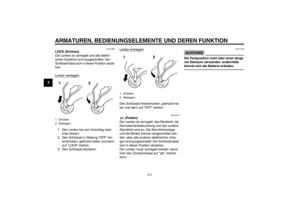

Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-22
Seitenst änder pr üfen und
schmieren ................................. 6-23
Schwingen-Drehpunkte schmieren ................................. 6-23
Hinterradaufhä ngung
schmieren ................................. 6-23
Teleskopgabel pr üfen .................. 6-24
Lenkung pr üfen ............................ 6-24
Radlager pr üfen ........................... 6-25
Batterie ........................................ 6-25
Sicherungen wechseln ................. 6-26

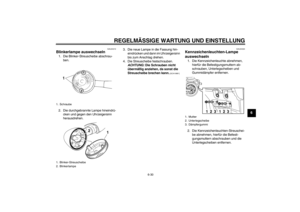

Scheinwerferlampe auswechseln ............................. 6-28U26PG3G0.book Page 1 Thursday, June 2, 2011 5:13 PM

INHALT

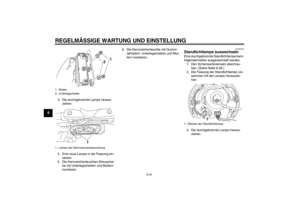

Rücklicht-/Bremslichtlampe
auswechseln ............................. 6-29
Blinkerlampe auswechseln ........... 6-30
Kennzeichenleuchten-Lampe auswechseln ............................. 6-30
Standlichtlampe auswechseln ...... 6-31
Motorrad aufbocken ..................... 6-32
Fehlersuche .................................. 6-33

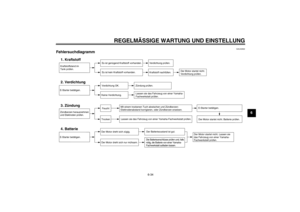

Fehlersuchdiagramm .................... 6-34
PFLEGE UND STILLLEGUNG DES
MOTORRADS .................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION ................... 9-1
Identifizierungsnummern ................9-1
U26PG3G0.book Page 2 Thursday, June 2, 2011 5:13 PM

1-1
1
SICHERHEITSINFORMATIONEN
GAU10289
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
fü r den sicheren und ordnungsgem äßen
Betrieb Ihres Motorrads.
Motorr äder sind Zweir äder.
Ihr sicherer Einsatz und Betrieb h ängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad f ährt.
Er oder sie sollte:

Gr ündliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.


Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.


Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.


Professionelle technische Wartung
gem äß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
st ände dies erfordern. Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand
überpr üfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgef ührt, erhö ht sich
die Gefahr eines Unfalls oder einer Besch ä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzufü hrenden Kontrollen fin-
den Sie auf Seite 4-1.


Dieses Motorrad ist f ür den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache f ür Au-
to/Motorradunf älle ist ein Versagen
von Autofahrern, Motorr äder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfä lle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unf älle
dieser Art zu reduzieren.
Deshalb:  Tragen Sie eine Jacke mit auffallen-
den Farben.
 Wenn Sie sich einer Kreuzung n ä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunf älle an
Kreuzungen am hä ufigsten auftre-
ten.
Fahren Sie so, dass andere Auto-
fahrer Sie sehen k önnen. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.


An vielen Unf ällen sind unerfahrene
Fahrer beteiligt. Tats ächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen g ültigen
Motorradf ührerschein gehabt.
 Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
 Kennen Sie Ihre F ähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
 Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gr ündlich vertraut sind.


Viele Unf älle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
U26PG3G0.book Page 1 Thursday, June 2, 2011 5:13 PM
