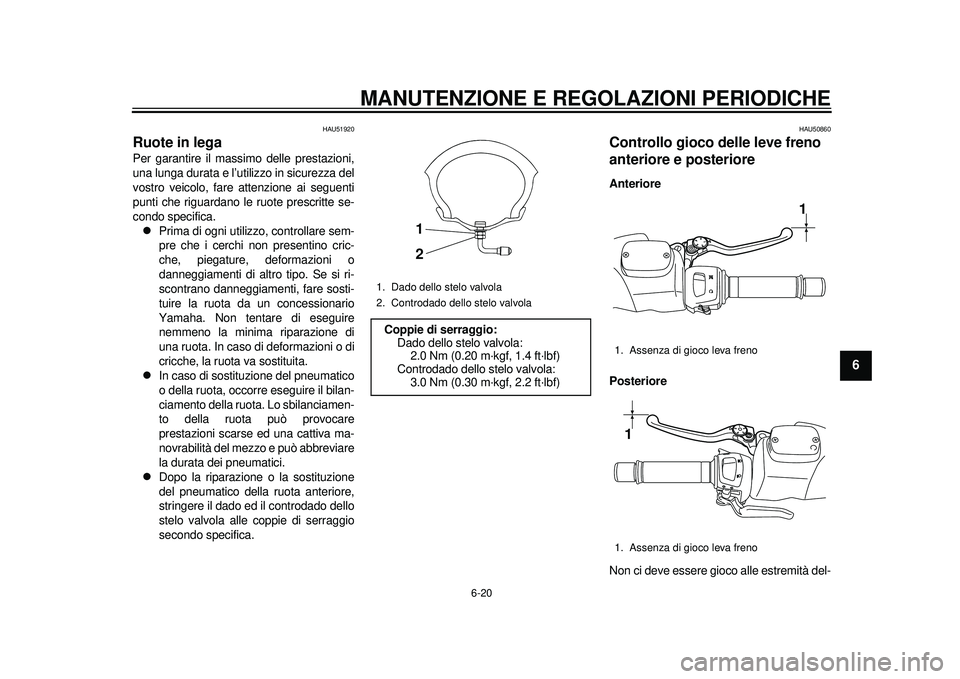

Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.

Dopo la riparazione o la sostituzione
del pneumatico della ruota anteriore,
stringere il dado ed il controdado dello
stelo valvola alle coppie di serraggio
secondo specifica.
HAU50860
Controllo gioco delle leve freno
anteriore e posteriore Anteriore
Posteriore
Non ci deve essere gioco alle estremità del-
1. Dado dello stelo valvola
2. Controdado dello stelo valvolaCoppie di serraggio:Dado dello stelo valvola:
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Controdado dello stelo valvola: 3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
1
2
1. Assenza di gioco leva freno
1. Assenza di gioco leva freno
1
1
59C-9-H0.book 20 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
1
2
3
4
56
7
8
9
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-ti.
HAU53030

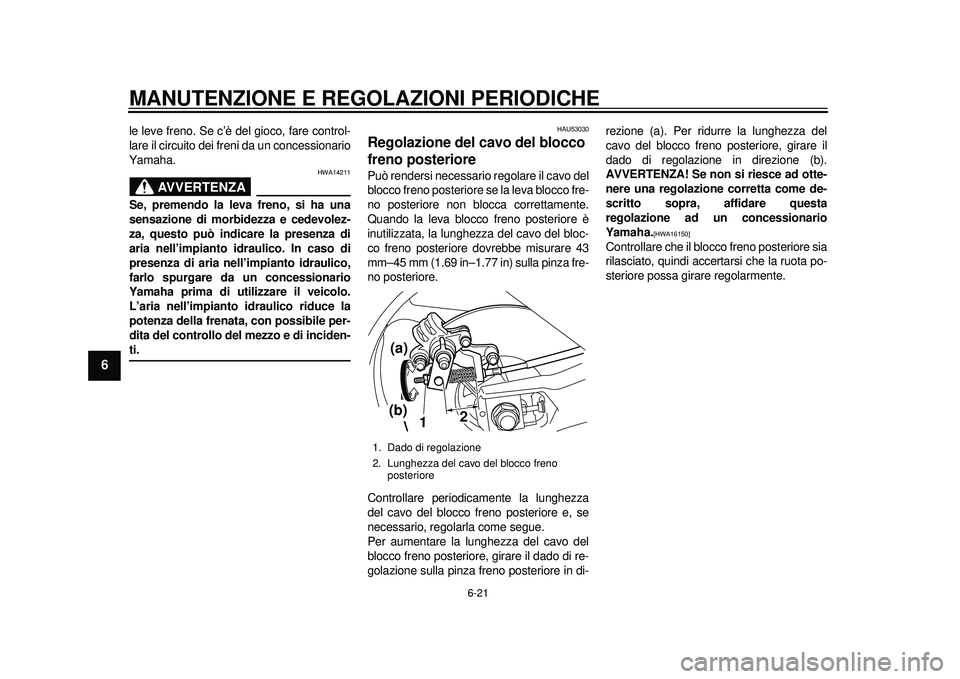

Regolazione del cavo del blocco
freno posteriore Può rendersi necessario regolare il cavo del
blocco freno posteriore se la leva blocco fre-
no posteriore non blocca correttamente.
Quando la leva blocco freno posteriore è
inutilizzata, la lunghezza del cavo del bloc-
co freno posteriore dovrebbe misurare 43
mm–45 mm (1.69 in–1.77 in) sulla pinza fre-
no posteriore.
Controllare periodicamente la lunghezza
del cavo del blocco freno posteriore e, se
necessario, regolarla come segue.
Per aumentare la lunghezza del cavo del
blocco freno posteriore, girare il dado di re-
golazione sulla pinza freno posteriore in di-rezione (a). Per ridurre la lunghezza del
cavo del blocco freno posteriore, girare il
dado di regolazione in direzione (b).
AVVERTENZA! Se non si riesce ad otte-
nere una regolazione corretta come de-
scritto sopra, affidare questa
regolazione ad un concessionario
Yamaha.
[HWA16150]

Controllare che il blocco freno posteriore sia
rilasciato, quindi accertarsi che la ruota po-
steriore possa girare regolarmente.
1. Dado di regolazione
2. Lunghezza del cavo del blocco freno posteriore
1
2
(a)
(b)
59C-9-H0.book 21 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
2
3
4
567
8
9
HAU52291

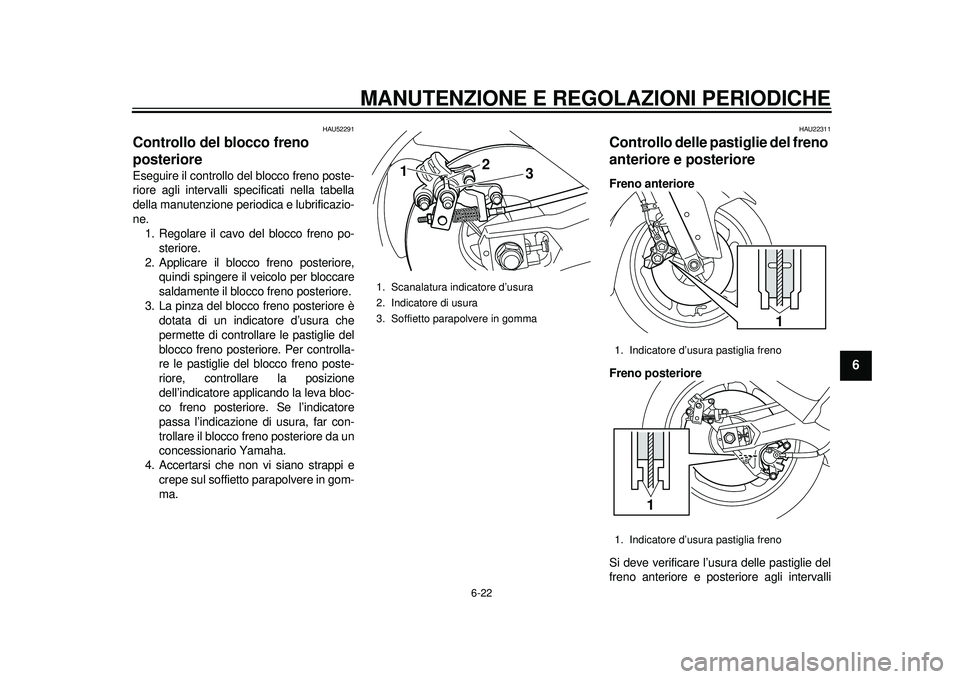

Controllo del blocco freno
posteriore Eseguire il controllo del blocco freno poste-
riore agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.1. Regolare il cavo del blocco freno po- steriore.
2. Applicare il blocco freno posteriore, quindi spingere il veicolo per bloccare
saldamente il blocco freno posteriore.
3. La pinza del blocco freno posteriore è dotata di un indicatore d’usura che
permette di controllare le pastiglie del
blocco freno posteriore. Per controlla-
re le pastiglie del blocco freno poste-
riore, controllare la posizione
dell’indicatore applicando la leva bloc-
co freno posteriore. Se l’indicatore
passa l’indicazione di usura, far con-
trollare il blocco freno posteriore da un
concessionario Yamaha.
4. Accertarsi che non vi siano strappi e
crepe sul soffietto parapolvere in gom-
ma.
HAU22311
Controllo delle pastiglie del freno
anteriore e posteriore Freno anteriore
Freno posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
1. Scanalatura indicatore d’usura
2. Indicatore di usura
3. Soffietto parapolvere in gomma
1 2
3
1. Indicatore d’usura pastiglia freno
1. Indicatore d’usura pastiglia freno
1
1
59C-9-H0.book 22 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
1
2
3
4
56
7
8
9
specificati nella tabella della manutenzione
periodica e lubrificazione. Ciascuna pasti-
glia è provvista di un indicatore d’usura, che
consente di verificare l’usura della stessa
senza dover disassemblare il freno. Per
controllare l’usura della pastiglia, controllare
la posizione dell’indicatore d’usura mentre
si aziona il freno. Se una pastiglia si è usu-
rata al punto che l’indicatore d’usura quasi
tocca il disco del freno, fare sostituire in
gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22581
Controllo del livello liquido freni Prima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA15990
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.

Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.
1. Riferimento di livello min.
1
1. Riferimento di livello min.Liquido freni prescritto secondo spe-
cifica:
DOT 4
1
59C-9-H0.book 23 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
2
3
4
567
8
9


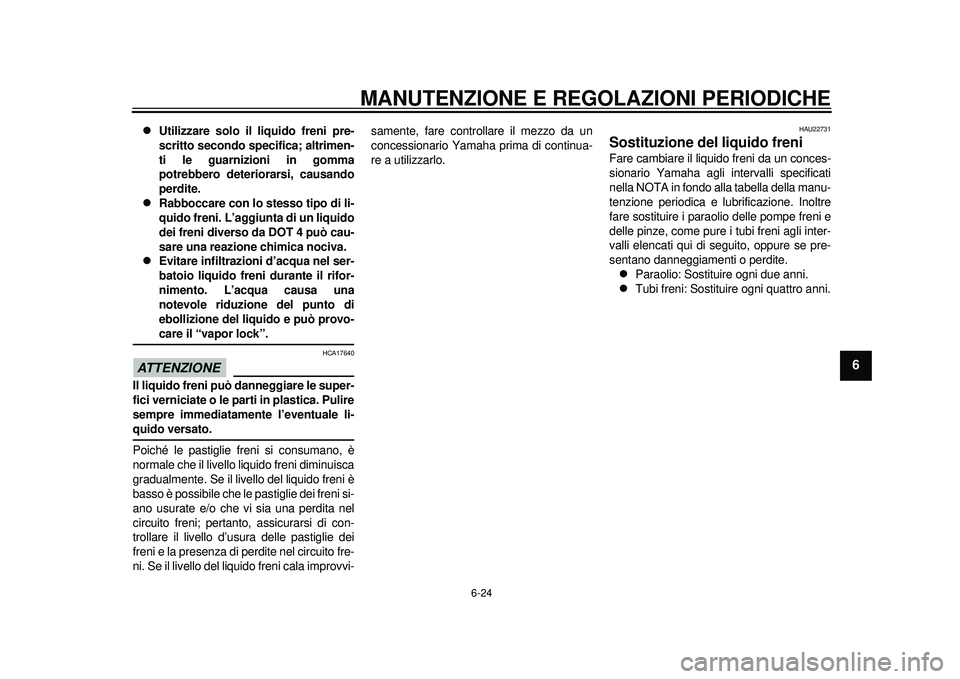

Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.

Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.

Evitare infiltrazioni d’acqua nel ser-
batoio liquido freni durante il rifor-
nimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può provo-care il “vapor lock”.
ATTENZIONE
HCA17640
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-quido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni si-
ano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi- samente, fare controllare il mezzo da un
concessionario Yamaha
prima di continua-
re a utilizzarlo.
HAU22731
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e l ubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.
Paraolio: Sostituire ogni due anni.

Tubi freni: Sostituire ogni quattro anni.
59C-9-H0.book 24 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
1
2
3
4
56
7
8
9
HAU51990
Tensione della cinghia di
trasmissione Far eseguire il controllo e la regolazione
della tensione della cinghia di trasmissione
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU23095
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10711]

HAU23114
Controllo e lubrificazione della
manopola e del cavo
acceleratore Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yam aha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenz ione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
Lubrificante consigliato:
Lubrificante Yamaha per catene e
cavi o olio per motori
59C-9-H0.book 25 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
2
3
4
567
8
9
HAU23172

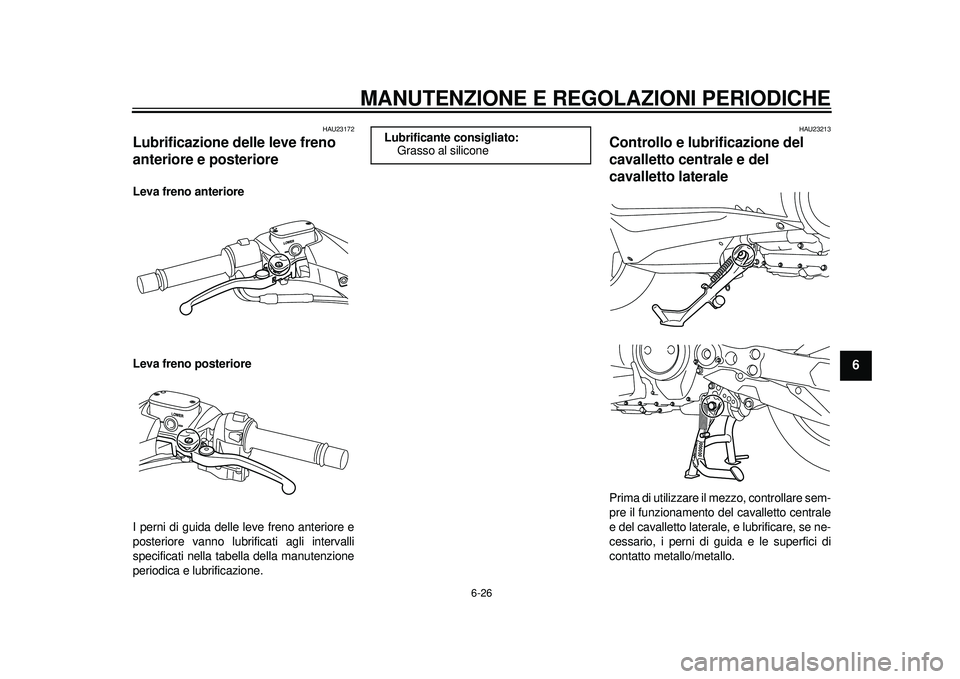

Lubrificazione delle leve freno
anteriore e posteriore Leva freno anteriore
Leva freno posteriore
I perni di guida delle leve freno anteriore e
posteriore vanno lubrificati agli intervalli
specificati nella tabel la della manutenzione
periodica e lubrificazione.
HAU23213
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
Lubrificante consigliato: Grasso al silicone
59C-9-H0.book 26 ページ ２０１１年９月１２日　月曜日　午後２時１１分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
1
2
3
4
56
7
8
9

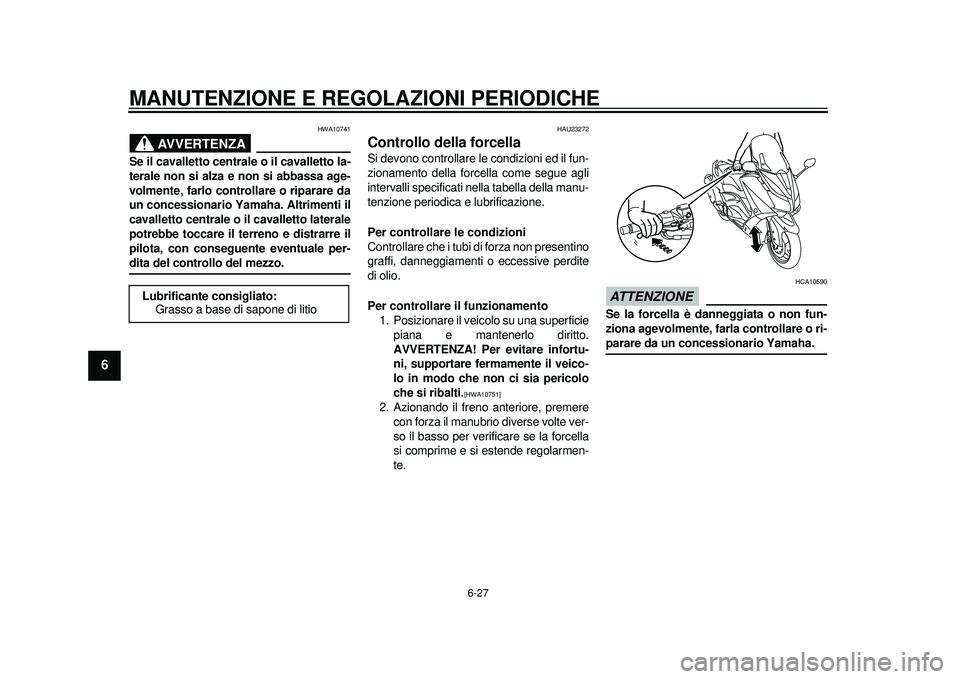

AVVERTENZA
HWA10741
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]

2. Azionando il freno anteriore, premere con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
59C-9-H0.book 27 ページ ２０１１年９月１２日　月曜日　午後２時１１分
