2012 YAMAHA TMAX Manuale duso (in Italian)

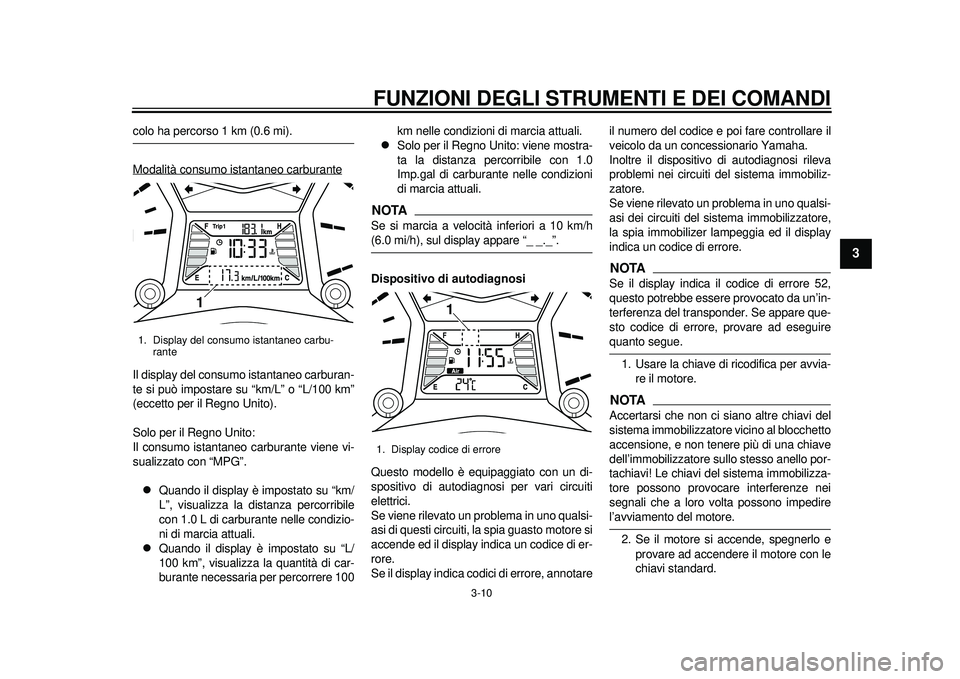

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
234
5
6
7
8
9
colo ha percorso 1 km (0.6 mi).
Modalità consumo istantaneo carburanteIl display del consumo istantaneo carburan-
te si può impostare su “km/L” o “L/100 km”
(eccetto per il Regno Unito).
Solo per il Regno Unito:
Il consumo istantaneo carburante viene vi-
sualizzato con “MPG”.
Quando il display è impostato su “km/
L”, visualizza la distanza percorribile
con 1.0 L di carburante nelle condizio-
ni di marcia attuali.

Quando il display è impostato su “L/
100 km”, visualizza la quantità di car-
burante necessaria per percorrere 100 km nelle condizioni di marcia attuali.

Solo per il Regno Unito: viene mostra-
ta la distanza percorribile con 1.0
Imp.gal di carburante nelle condizioni
di marcia attuali.
NOTASe si marcia a velocità inferiori a 10 km/h(6.0 mi/h), sul display appare “_ _._”.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagno
si per vari circuiti
elettrici.
Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display indica un codice di er-
rore.
Se il display indica codici di errore, annotare il numero del codice e poi fare controllare il
veicolo da un concessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema in uno qualsi-
asi dei circuiti del sistema immobilizzatore,
la spia immobilizer lampeggia ed il display
indica un codice di errore.
NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da un’in-
terferenza del transponde
r. Se appare que-
sto codice di errore, provare ad eseguirequanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzator e vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provoc are interferenze nei
segnali che a loro volta possono impedirel’avviamento del motore.
2. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
1. Display del consumo istantaneo carbu- rante
1
1. Display codice di errore
1
59C-9-H0.book 10 ページ ２０１１年９月１２日　月曜日　午後２時１１分

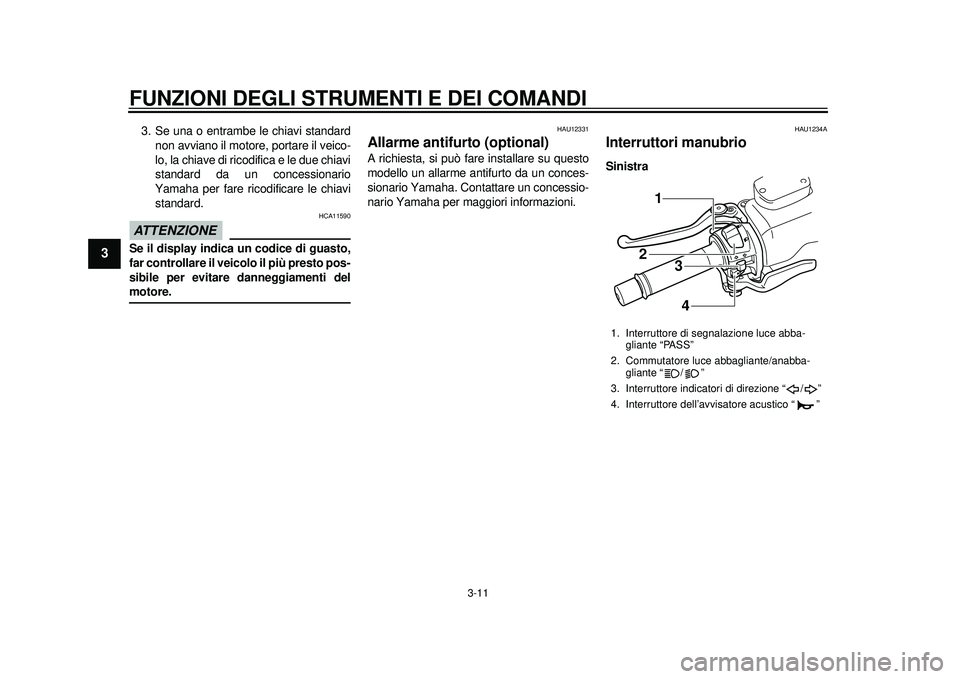

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
1
23
4
5
6
7
8
9
3. Se una o entrambe le chiavi standardnon avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti delmotore.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU1234A
Interruttori manubrio Sinistra1. Interruttore di segnalazione luce abba- gliante “PASS”
2. Commutatore luce abbagliante/anabba- gliante “ / ”
3. Interruttore indica tori di direzione “ / ”
4. Interruttore dell’avv isatore acustico “ ”
1
2
3
4
59C-9-H0.book 11 ページ ２０１１年９月１２日　月曜日　午後２時１１分

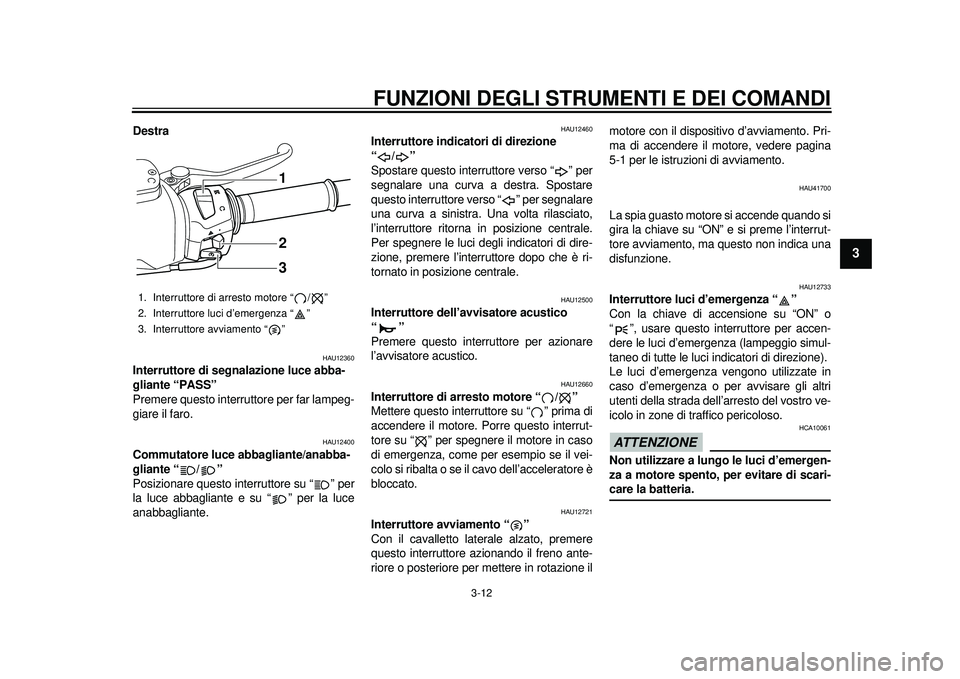

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
234
5
6
7
8
9
Destra
HAU12360
Interruttore di segnalazione luce abba-
gliante “PASS”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12721
Interruttore avviamento “ ”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione ilmotore con il dispositivo d’avviamento. Pri-
ma di accendere il motore, vedere pagina
5-1 per le istruzioni di avviamento.
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12733
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
1. Interruttore di arresto motore “ / ”
2. Interruttore luci d’emergenza “ ”
3. Interruttore avviamento “ ”
1
2
3
59C-9-H0.book 12 ページ ２０１１年９月１２日　月曜日　午後２時１１分

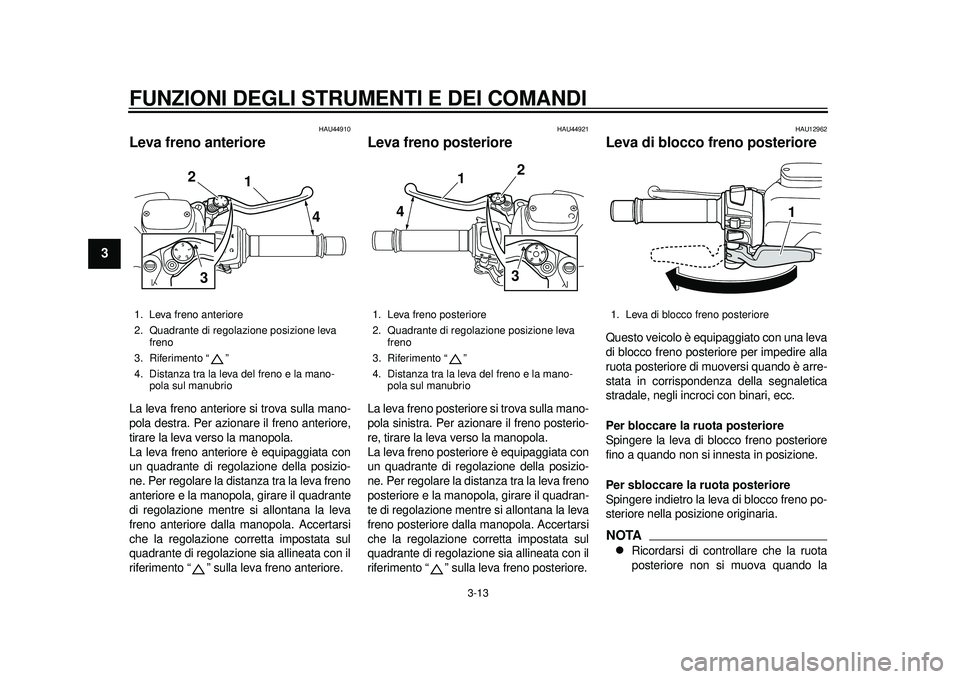

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
1
23
4
5
6
7
8
9
HAU44910
Leva freno anteriore La leva freno anteriore si trova sulla mano-
pola destra. Per azionare il freno anteriore,
tirare la leva verso la manopola.
La leva freno anteriore è equipaggiata con
un quadrante di regolazione della posizio-
ne. Per regolare la distanza tra la leva freno
anteriore e la manopola, girare il quadrante
di regolazione mentre si allontana la leva
freno anteriore dalla manopola. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno anteriore.
HAU44921
Leva freno posteriore La leva freno posteriore si trova sulla mano-
pola sinistra. Per azionare il freno posterio-
re, tirare la leva verso la manopola.
La leva freno posteriore è equipaggiata con
un quadrante di regolazione della posizio-
ne. Per regolare la distanza tra la leva freno
posteriore e la manopola, girare il quadran-
te di regolazione mentre si allontana la leva
freno posteriore dalla manopola. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno posteriore.
HAU12962
Leva di blocco freno posteriore Questo veicolo è equipaggiato con una leva
di blocco freno posteriore per impedire alla
ruota posteriore di muoversi quando è arre-
stata in corrispondenza della segnaletica
stradale, negli incroci con binari, ecc.
Per bloccare la ruota posteriore
Spingere la leva di blocco freno posteriore
fino a quando non si innesta in posizione.
Per sbloccare la ruota posteriore
Spingere indietro la leva di blocco freno po-
steriore nella posizione originaria.NOTA
Ricordarsi di controllare che la ruota
posteriore non si muova quando la
1. Leva freno anteriore
2. Quadrante di regolazione posizione leva freno
3. Riferimento “ ”
4. Distanza tra la leva del freno e la mano- pola sul manubrio
1
4
2
3
1. Leva freno posteriore
2. Quadrante di regolaz
ione posizione leva
freno
3. Riferimento “ ”
4. Distanza tra la leva del freno e la mano- pola sul manubrio
54321
32
1
4
1. Leva di blocco freno posteriore
1
59C-9-H0.book 13 ページ ２０１１年９月１２日　月曜日　午後２時１１分

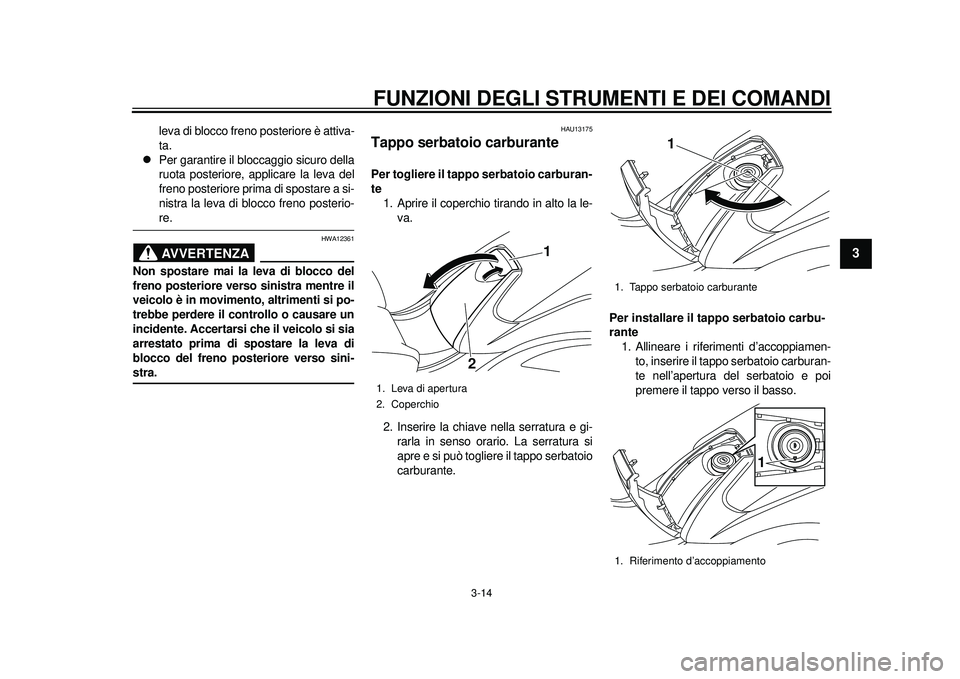

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
234
5
6
7
8
9
leva di blocco freno posteriore è attiva-
ta.

Per garantire il bloccaggio sicuro della
ruota posteriore, applicare la leva del
freno posteriore prima di spostare a si-
nistra la leva di blocco freno posterio-re.AVVERTENZA
HWA12361
Non spostare mai la leva di blocco del
freno posteriore verso sinistra mentre il
veicolo è in movimento, altrimenti si po-
trebbe perdere il controllo o causare un
incidente. Accertarsi che il veicolo si sia
arrestato prima di spostare la leva di
blocco del freno posteriore verso sini-stra.
HAU13175
Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te1. Aprire il coperchio tirando in alto la le- va.
2. Inserire la chiave nella serratura e gi- rarla in senso orario. La serratura si
apre e si può togliere il tappo serbatoio
carburante. Per installare il tappo serbatoio carbu-
rante
1. Allineare i riferimenti d’accoppiamen-
to, inserire il tappo serbatoio carburan-
te nell’apertura del serbatoio e poi
premere il tappo verso il basso.1. Leva di apertura
2. Coperchio
1
2
1. Tappo serbatoio carburante
1. Riferimento d’accoppiamento
1
1
59C-9-H0.book 14 ページ ２０１１年９月１２日　月曜日　午後２時１１分

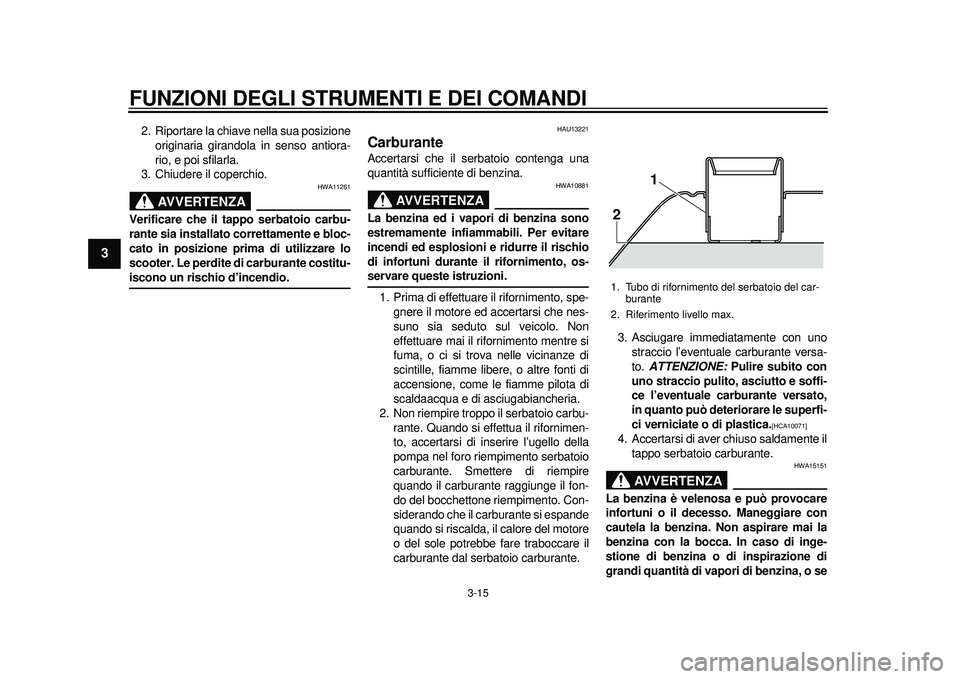

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
1
23
4
5
6
7
8
9
2. Riportare la chiave nella sua posizioneoriginaria girandola in senso antiora-
rio, e poi sfilarla.
3. Chiudere il coperchio.
AVVERTENZA
HWA11261
Verificare che il ta ppo serbatoio carbu-
rante sia installato correttamente e bloc-
cato in posizione prima di utilizzare lo
scooter. Le perdite di carburante costitu-iscono un rischio d’incendio.
HAU13221
Carburante Accertarsi che il se rbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe- gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu- rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]

4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se1. Tubo di rifornimento del serbatoio del car- burante
2. Riferimento livello max.2 1
59C-9-H0.book 15 ページ ２０１１年９月１２日　月曜日　午後２時１１分

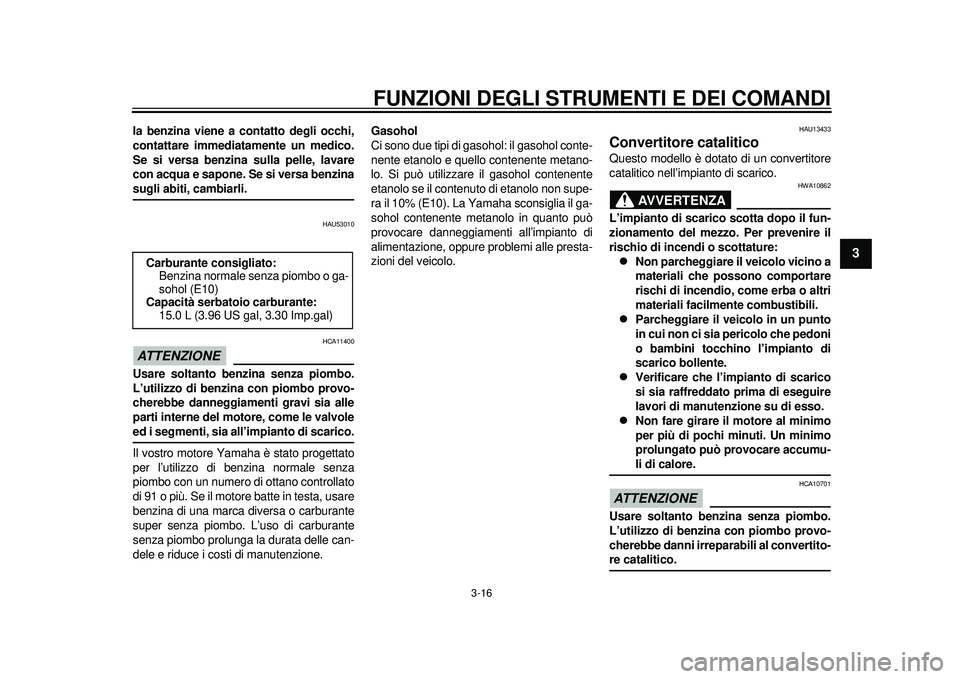

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
234
5
6
7
8
9
la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzinasugli abiti, cambiarli.
HAU53010
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o carburante
super senza piombo. L’uso di carburante
senza piombo prolunga la durata delle can-
dele e riduce i costi di manutenzione. Gasohol
Ci sono due tipi di gasohol: il gasohol conte-
nente etanolo e quello contenente metano-
lo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non supe-
ra il 10% (E10). La Yamaha sconsiglia il ga-
sohol contenente metanolo in quanto può
provocare danneggiamenti all’impianto di
alimentazione, oppure problemi alle presta-
zioni del veicolo.
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
Carburante consigliato:
Benzina normale senza piombo o ga-
sohol (E10)
Capacità serbatoio carburante: 15.0 L (3.96 US gal, 3.30 Imp.gal)
59C-9-H0.book 16 ページ ２０１１年９月１２日　月曜日　午後２時１１分

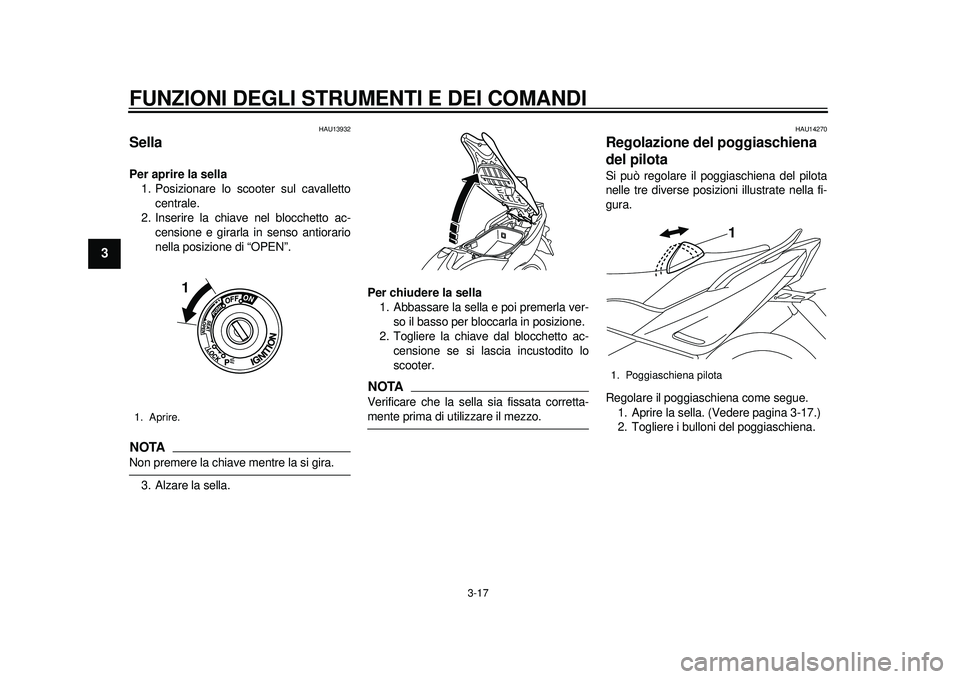

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
1
23
4
5
6
7
8
9
HAU13932
Sella Per aprire la sella1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac- censione e girarla in senso antiorario
nella posizione di “OPEN”.NOTANon premere la chiave mentre la si gira.
3. Alzare la sella. Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.
2. Togliere la chiave dal blocchetto ac- censione se si lascia incustodito lo
scooter.
NOTAVerificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAU14270
Regolazione del poggiaschiena
del pilota Si può regolare il poggiaschiena del pilota
nelle tre diverse posizio ni illustrate nella fi-
gura.
Regolare il poggiaschiena come segue.
1. Aprire la sella. (Vedere pagina 3-17.)
2. Togliere i bulloni del poggiaschiena.
1. Aprire.
1
1. Poggiaschiena pilota
1
59C-9-H0.book 17 ページ ２０１１年９月１２日　月曜日　午後２時１１分
