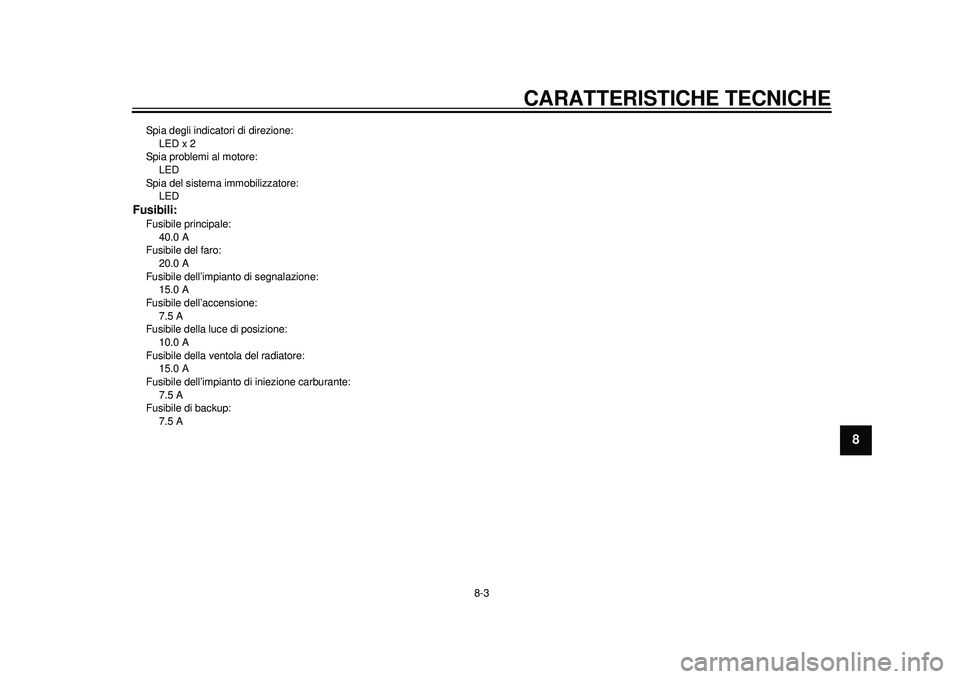

CARATTERISTICHE TECNICHE
8-3
2
3
4
5
6
789
Spia degli indicatori di direzione: LED x 2
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
40.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di segnalazione: 15.0 A
Fusibile dell’accensione:
7.5 A
Fusibile della luce di posizione: 10.0 A
Fusibile della ventola del radiatore: 15.0 A
Fusibile dell’impianto di iniezione carburante:
7.5 A
Fusibile di backup: 7.5 A
59C-9-H0.book 3 ページ ２０１１年９月１２日 月曜日 午後２時１１分
9-1
1
2
3
4
5
6
7
89

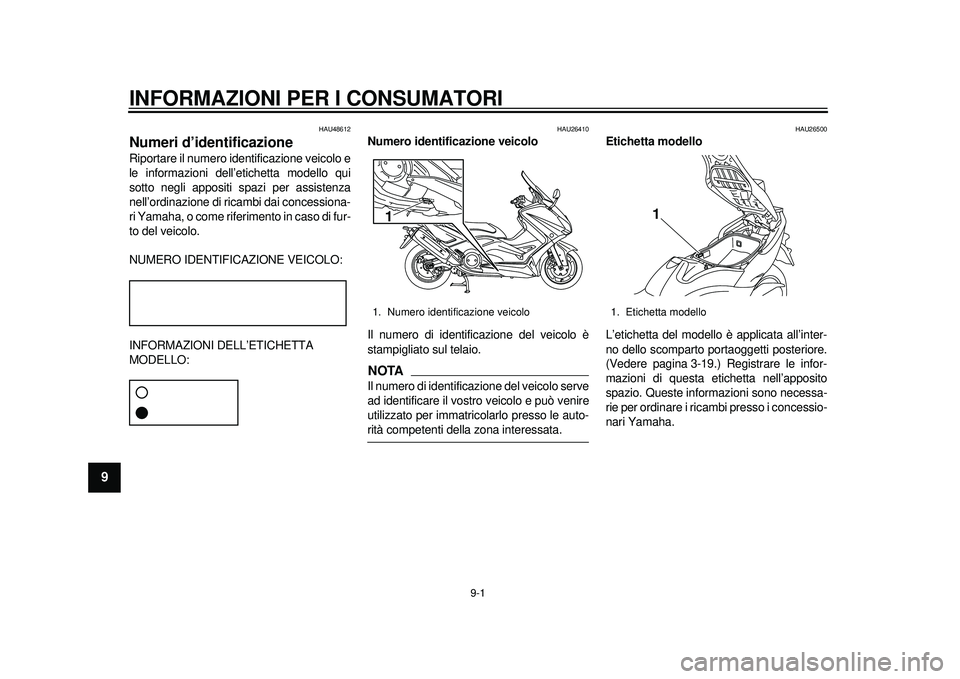

INFORMAZIONI PER I CONSUMATORI
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-rità competenti della zona interessata.
HAU26500
Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 3-19.) Registrare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste informazioni sono necessa-
rie per ordinare i ricambi presso i concessio-
nari Yamaha.
1. Numero identificazione veicolo1
1. Etichetta modello
1
59C-9-H0.book 1 ページ ２０１１年９月１２日 月曜日 午後２時１１分

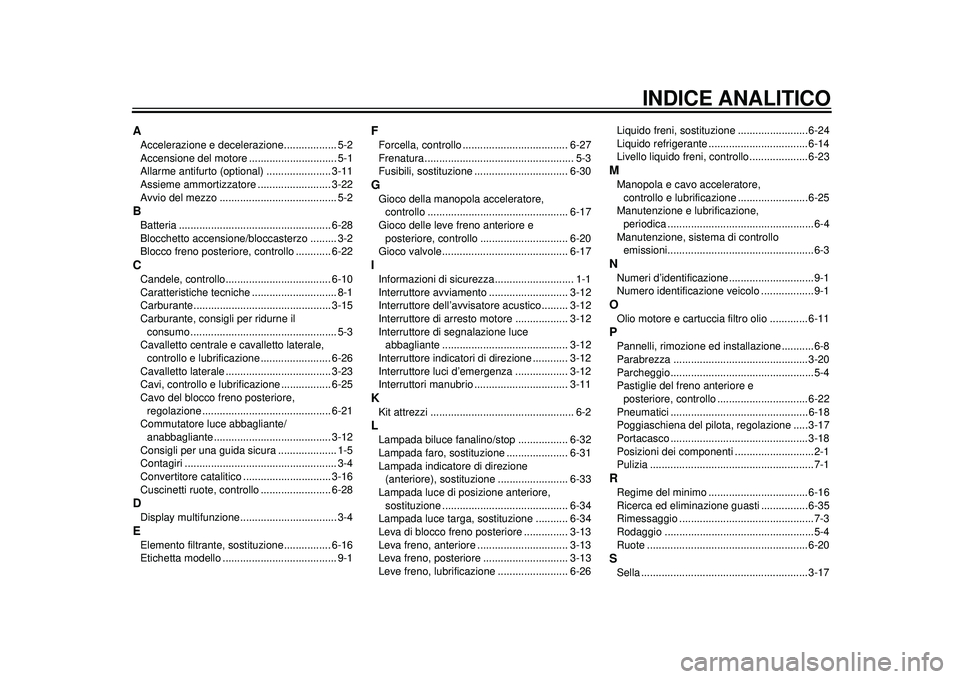

INDICE ANALITICO
AAccelerazione e decelerazione.................. 5-2
Accensione del motore .............................. 5-1
Allarme antifurto (optional) ...................... 3-11
Assieme ammortizzatore ......................... 3-22
Avvio del mezzo ........................................ 5-2BBatteria .................................................... 6-28
Blocchetto accensione/bloccasterzo ......... 3-2
Blocco freno posteriore, controllo ............ 6-22CCandele, controllo.................................... 6-10
Caratteristiche tecniche ............................. 8-1
Carburante............................................... 3-15
Carburante, consigli per ridurne il consumo .................................................. 5-3
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione ........................ 6-26
Cavalletto laterale .................................... 3-23
Cavi, controllo e lubrificazione ................. 6-25
Cavo del blocco freno posteriore,
regolazione ............................................ 6-21
Commutatore luce abbagliante/ anabbagliante ........................................ 3-12
Consigli per una guida sicura .................... 1-5
Contagiri .................................................... 3-4
Convertitore catalitico .............................. 3-16
Cuscinetti ruote, controllo ........................ 6-28DDisplay multifunzione................................. 3-4EElemento filtrante, sostituzione................ 6-16
Etichetta modello ....................................... 9-1
FForcella, controllo .................................... 6-27
Frenatura................................................... 5-3
Fusibili, sostituzione ................................ 6-30GGioco della manopola acceleratore, controllo ................................................ 6-17
Gioco delle leve freno anteriore e posteriore, controllo .............................. 6-20
Gioco valvole........................................... 6-17IInformazioni di sicurezza ........................... 1-1
Interruttore avviamento ........................... 3-12
Interruttore dell’avvisa tore acustico ......... 3-12
Interruttore di arresto motore .................. 3-12
Interruttore di segnalazione luce
abbagliante ........................................... 3-12
Interruttore indicatori di direzione ............ 3-12
Interruttore luci d’emergenza .................. 3-12
Interruttori manubrio ................................ 3-11KKit attrezzi ................................................. 6-2LLampada biluce fanalino/stop ................. 6-32
Lampada faro, sostituzione ..................... 6-31
Lampada indicatore di direzione
(anteriore), sostituzione ........................ 6-33
Lampada luce di posizione anteriore,
sostituzione ........................................... 6-34
Lampada luce targa, sostituzione ........... 6-34
Leva di blocco freno posteriore ............... 3-13
Leva freno, anteriore ............................... 3-13
Leva freno, posteriore ............................. 3-13
Leve freno, lubrificazione ........................ 6-26 Liquido freni, sostituzione ........................6-24
Liquido refrigerante .................................. 6-14
Livello liquido freni, controllo.................... 6-23
MManopola e cavo acceleratore,
controllo e lubrificazione ........................6-25
Manutenzione e lubrificazione, periodica ..................................................6-4
Manutenzione, sistema di controllo emissioni..................................................6-3NNumeri d’identificazione .............................9-1
Numero identificazione veicolo ..................9-1OOlio motore e cartuccia filtro olio ............. 6-11PPannelli, rimozione ed installazione ...........6-8
Parabrezza ..............................................3-20
Parcheggio.................................................5-4
Pastiglie del freno anteriore e posteriore, controllo ............................... 6-22
Pneumatici ...............................................6-18
Poggiaschiena del pilo ta, regolazione .....3-17
Portacasco ...............................................3-18
Posizioni dei componenti ...........................2-1
Pulizia ........................................................7-1RRegime del minimo .................................. 6-16
Ricerca ed eliminazione guasti ................ 6-35
Rimessaggio ..............................................7-3
Rodaggio ...................................................5-4
Ruote ....................................................... 6-20SSella ......................................................... 3-17
59C-9-H0.book 2 ページ ２０１１年９月１２日 月曜日 午後２時１１分

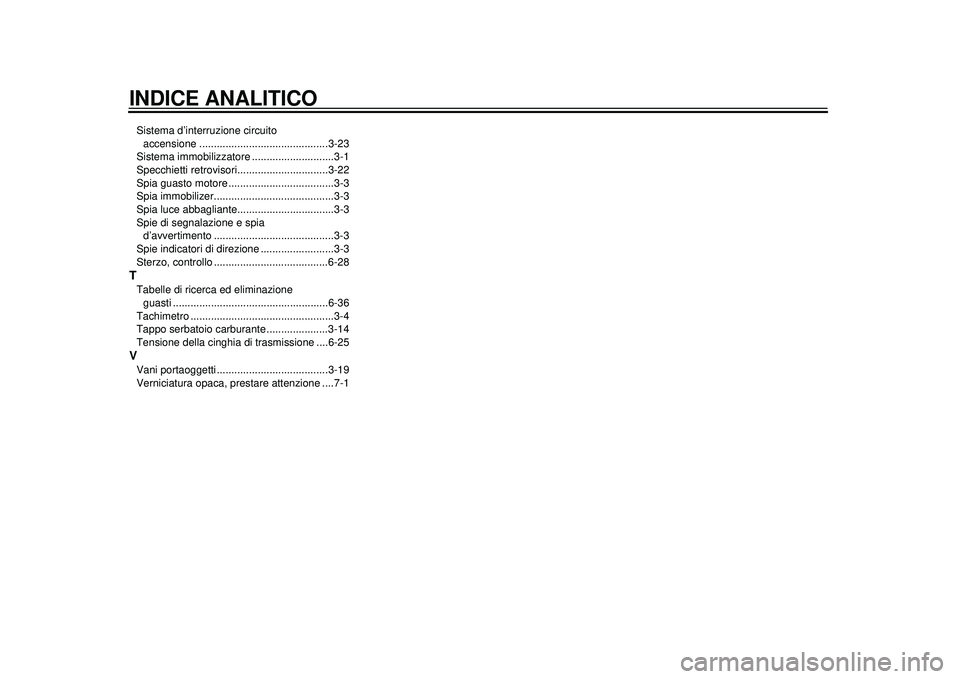

INDICE ANALITICOSistema d’interruzione circuito
accensione ............................................3-23
Sistema immobilizzatore ............................3-1
Specchietti retrovisori...............................3-22
Spia guasto motore ....................................3-3
Spia immobilizer.........................................3-3
Spia luce abbagliante.................................3-3
Spie di segnalazione e spia d’avvertimento .........................................3-3
Spie indicatori di direzione .........................3-3
Sterzo, controllo .......................................6-28TTabelle di ricerca ed eliminazione guasti .....................................................6-36
Tachimetro .................................................3-4
Tappo serbatoio carburante .....................3-14
Tensione della cinghia di trasmissione ....6-25VVani portaoggetti ......................................3-19
Verniciatura opaca, prestare attenzione ....7-1
