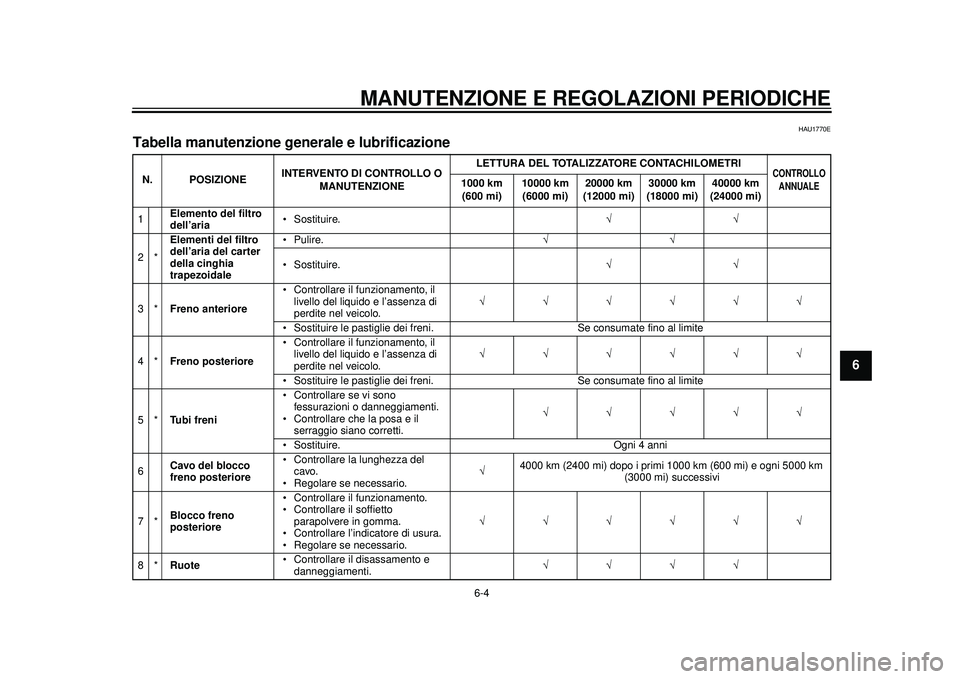

Page 49 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
2
3
4
567
8
9
HAU1770E
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento del filtro
dell’aria Sostituire.
2* Elementi del filtro
dell’aria del carter
della cinghia
trapezoidale
Sostituire.
3* Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
Sostituire le pastiglie dei fren i. Se consumate fino al limite
4* Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
Sostituire le pastiglie dei fren i. Se consumate fino al limite
5* Tu b i f r e n i Controllare se vi sono
fessurazioni o danneggiamenti.
Controllare che la posa e il serraggio siano corretti.
Sostituire. Ogni 4 anni
6 Cavo del blocco
freno posteriore Controllare la lunghezza del
cavo.
Regolare se necessario.
4000 km (2400 mi) dopo i primi 1000 km (600 mi) e ogni 5000 km
(3000 mi) successivi
7* Blocco freno
posteriore Controllare il funzionamento.
Controllare il soffietto
parapolvere in gomma.
Controllare l’indicatore di usura.
Regolare se necessario.
8* Ruote Controllare il disassamento e
danneggiamenti.
59C-9-H0.book 4 ページ ２０１１年９月１２日 月曜日 午後２時１１分

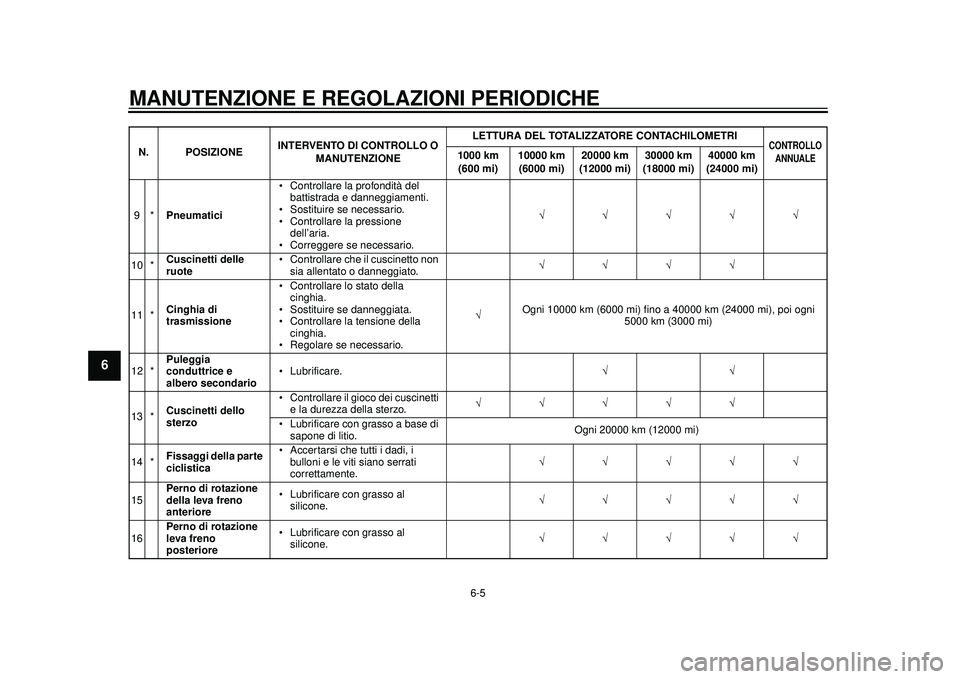

Page 50 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
1
2
3
4
56
7
8
9
9*Pneumatici Controllare la profondità del
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.
10 * Cuscinetti delle
ruote Controllare che il cuscinetto non
sia allentato o danneggiato.
11 * Cinghia di
trasmissione Controllare lo stato della
cinghia.
Sostituire se danneggiata.
Controllare la tensione della cinghia.
Regolare se necessario.
Ogni 10000 km (6000 mi) fino a
40000 km (24000 mi), poi ogni
5000 km (3000 mi)
12 * Puleggia
conduttrice e
albero secondario Lubrificare.
13 * Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti
e la durezza della sterzo.
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
14 * Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i
bulloni e le viti siano serrati
correttamente.
15 Perno di rotazione
della leva freno
anteriore Lubrificare con grasso al
silicone.
16 Perno di rotazione
leva freno
posteriore Lubrificare con grasso al
silicone.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-H0.book 5 ページ ２０１１年９月１２日 月曜日 午後２時１１分

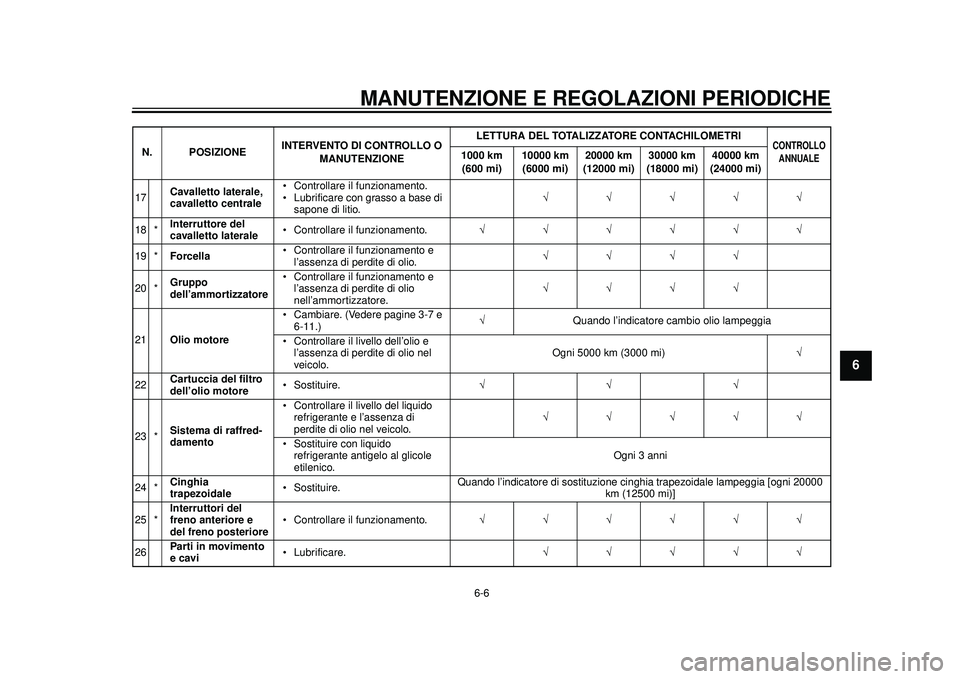

Page 51 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
2
3
4
567
8
9
17Cavalletto laterale,
cavalletto centrale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.
18 * Interruttore del
cavalletto laterale Controllare il funzionamento.
19 * Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
20 * Gruppo
dell’ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.
21 Olio motore Cambiare. (Vedere pagine 3-7 e
6-11.)
Quando l’indicatore cambio olio lampeggia
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. Ogni 5000 km (3000 mi)
22 Cartuccia del filtro
dell’olio motore Sostituire.
23 * Sistema di raffred-
damento Controllare il li
vello del liquido
refrigerante e l’assenza di
perdite di olio nel veicolo.
Sostituire con liquido refrigerante antigelo al glicole
etilenico. Ogni 3 anni
24 * Cinghia
trapezoidale Sostituire. Quando l’indicatore di sostituzione ci
nghia trapezoidale lampeggia [ogni 20000
km (12500 mi)]
25 * Interruttori del
freno anteriore e
del freno posteriore Controllare il funzionamento.
26 Parti in movimento
e cavi Lubrificare.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-H0.book 6 ページ ２０１１年９月１２日 月曜日 午後２時１１分

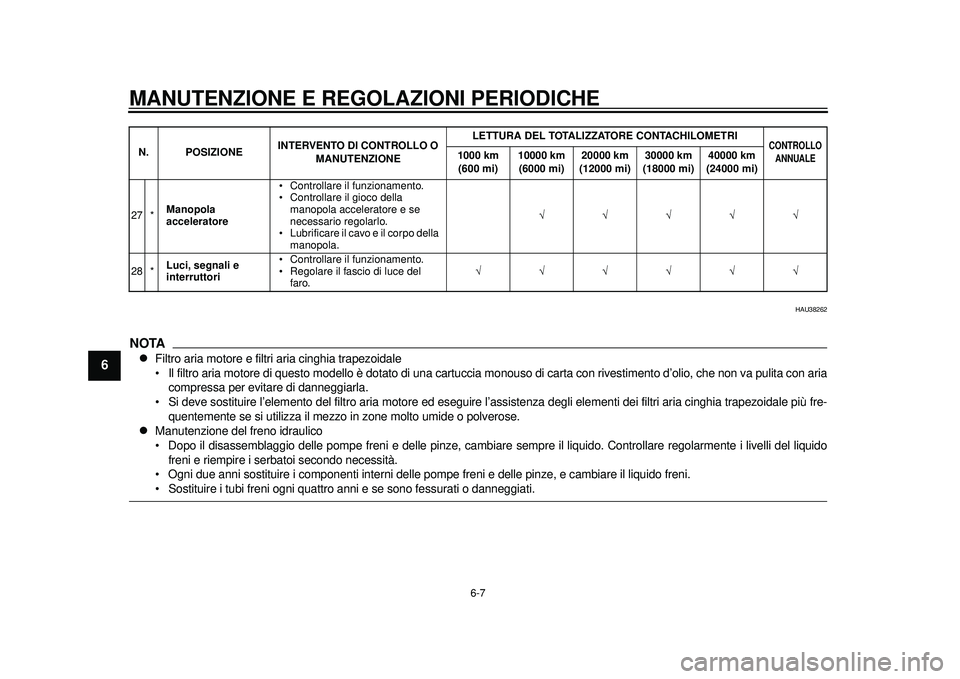

Page 52 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
1
2
3
4
56
7
8
9
HAU38262
NOTA
Filtro aria motore e filtri aria cinghia trapezoidale
Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Si deve sostituire l’elemento del filtro aria motore ed esegui re l’assistenza degli elementi dei filtri aria cinghia trapezoidale più fre-
quentemente se si utilizza il mezzo in zone molto umide o polverose.
Manutenzione del freno idraulico
Dopo il disassemblaggio delle pompe freni e delle pinze, cambia re sempre il liquido. Controllare regolarmente i livelli del liquido
freni e riempire i ser batoi secondo necessità.
Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni. Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
27 *Manopola
acceleratore Controllare il funzionamento.
Controllare il gioco della
manopola acceleratore e se
necessario regolarlo.
Lubrificare il cavo e il corpo della manopola.
28 * Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio di luce del
faro.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-H0.book 7 ページ ２０１１年９月１２日 月曜日 午後２時１１分

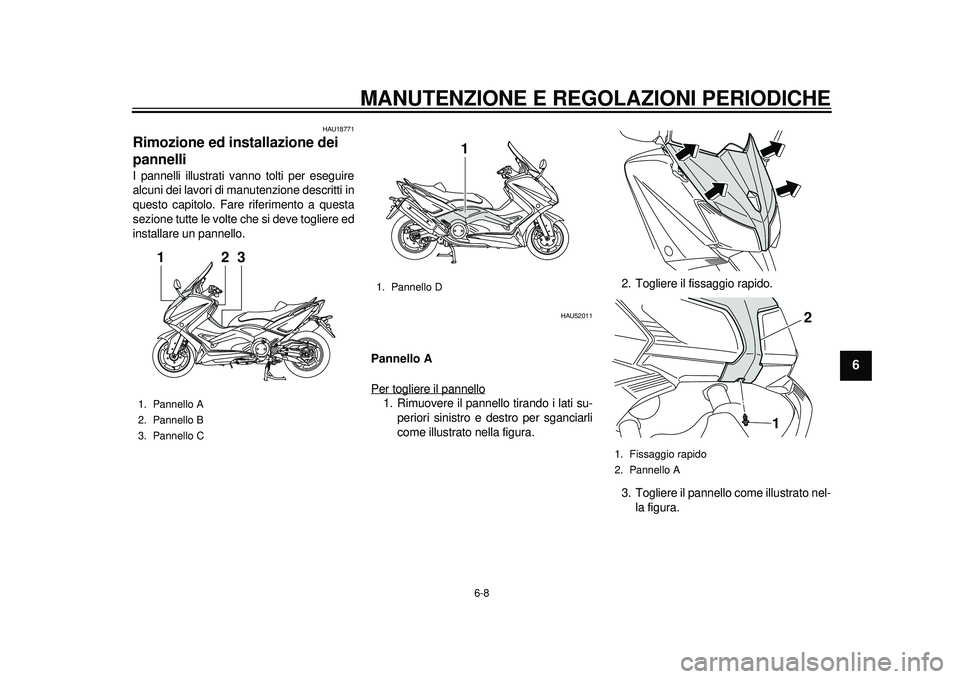

Page 53 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
2
3
4
567
8
9
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU52011
Pannello A
Per togliere il pannello1. Rimuovere il pannello tirando i lati su-periori sinistro e destro per sganciarli
come illustrato nella figura. 2. Togliere il fissaggio rapido.
3. Togliere il pannello come illustrato nel-
la figura.
1. Pannello A
2. Pannello B
3. Pannello C
23
1
1. Pannello D
1
1. Fissaggio rapido
2. Pannello A
1 2
59C-9-H0.book 8 ページ ２０１１年９月１２日 月曜日 午後２時１１分

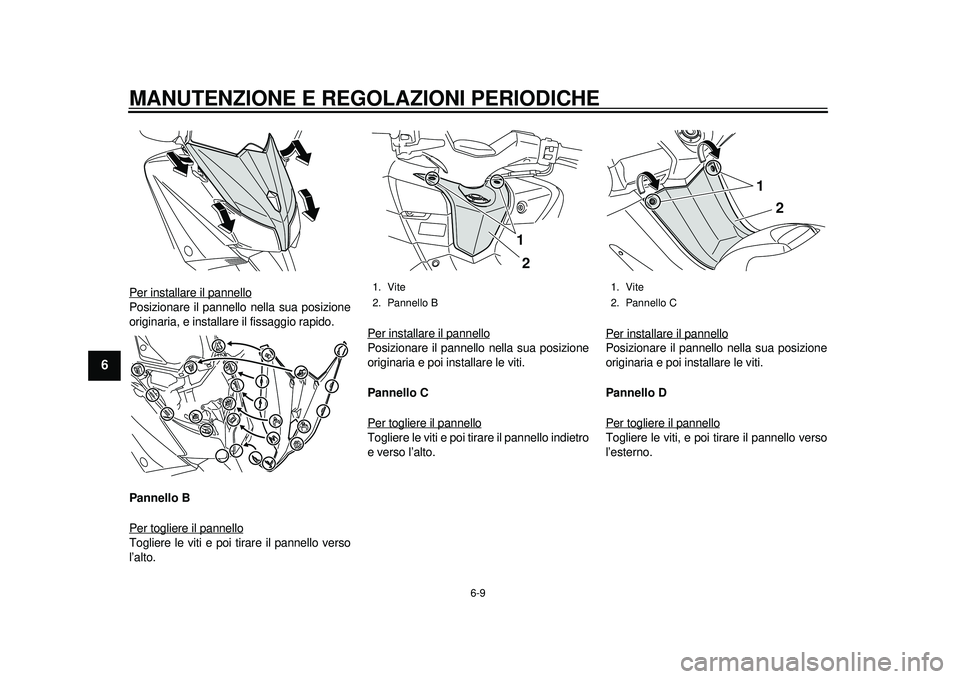

Page 54 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
1
2
3
4
56
7
8
9
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria, e installare il fissaggio rapido.
Pannello B
Per togliere il pannelloTogliere le viti e poi tirare il pannello verso
l’alto.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
Pannello C
Per togliere il pannelloTogliere le viti e poi tirare il pannello indietro
e verso l’alto.
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.
Pannello D
Per togliere il pannelloTogliere le viti, e poi tirare il pannello verso
l’esterno.
1. Vite
2. Pannello B
21
1. Vite
2. Pannello C
2
1
59C-9-H0.book 9 ページ ２０１１年９月１２日 月曜日 午後２時１１分

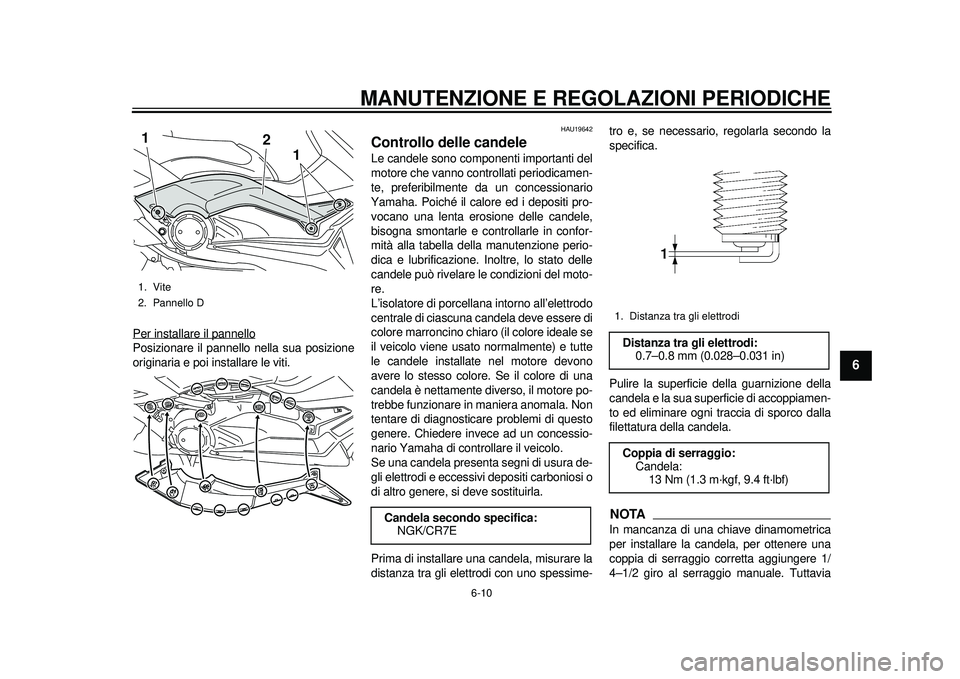

Page 55 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
2
3
4
567
8
9
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare le viti.
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere 1/
4–1/2 giro al serraggio manuale. Tuttavia
1. Vite
2. Pannello D
1
2
1
Candela secondo specifica:
NGK/CR7E
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio: Candela:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
59C-9-H0.book 10 ページ ２０１１年９月１２日 月曜日 午後２時１１分

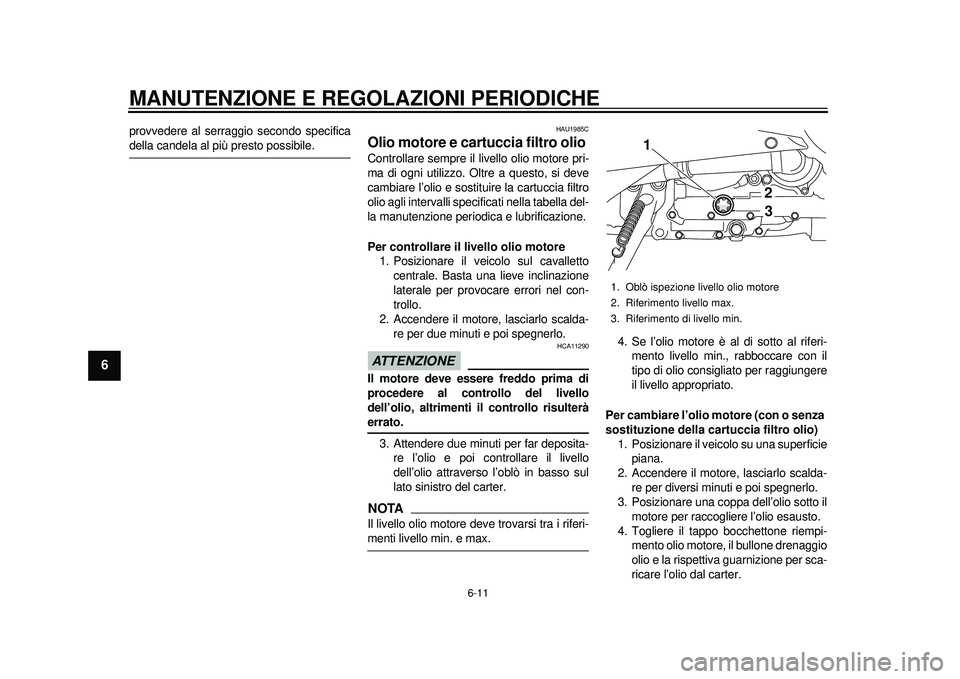

Page 56 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
1
2
3
4
56
7
8
9
provvedere al serraggio secondo specificadella candela al più presto possibile.
HAU1985C
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore 1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per due minuti e poi spegnerlo.ATTENZIONE
HCA11290
Il motore deve essere freddo prima di
procedere al controllo del livello
dell’olio, altrimenti il controllo risulteràerrato.
3. Attendere due minuti per far deposita- re l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-menti livello min. e max. 4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della car tuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
23
