2012 YAMAHA TMAX Manuale duso (in Italian)

q Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
USO E MANUTENZIONE
XP500
59C-28199-H0
U59CH0-immobi_H_Hyoshi.indd 12011/09/17 9:16:01

Q Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accom-
pagnare il veicolo se viene venduto.
HAU50920
General manager of quality assurance di v.
Date of issue: 1
Aug. 2002
Place of issue: Shizuoka, Japan
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Company:
YAMAHA MOTOR ELECTRONICS CO., LT D.
We
Addr
ess: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 J apan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Dir ective(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Tw o or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4 Version up the norm of EN60950 to EN60950-1
To
change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5. 1
• EN60950-1:2001 to EN60950-1:2006/A11:2009
27 Fe b. 2006
1 Mar. 2007
8 Jul. 2010
Revision record
No. Contents
To change contact person and integrate type-designation. Date
9 Jun. 2005
Direttore generale divisione controllo qualità
Data di emissione: 1 agosto 2002 Luogo di emissione: Shizuoka, Giappone
DICHIARAZIONE DI CONFORMITÀ
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Azienda:
YAMAHA MOTOR ELECTRONICS CO., LT D.
NoiIndirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 \
Giappone
Tipo di equipaggiamento: IMMOBILIZZATORE Dichiariamo con la presente che il prodotto:
Definizione tipo: 5SL-00
è conforme con le seguenti norme o documenti:
Dir
ettiva R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Dir ettiva sui veicoli a due o tr e ruote (97/24/CE: capitolo 8, EMC)
1
2
3
4 Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
versione
fino alla norma seguente:
• da EN300 330-2 v1.1.1 a EN300 330-2 v1.3.1 e EN300 330-2 v1.5. 1
• da EN60950-1:2001 a EN60950-1:2006/A11:2009
27 febbr. 20061 marzo 2007
8 luglio 2010
Cronologia re
visioni
N. Indice Per modificare il contatto e riunire i tipi di designazione. Data
9 giugno 2005
U59CH0-immobi_H_Hyoshi.indd 22011/09/17 9:16:01

INTRODUZIONE
HAU10113
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XP500, potrete avvalervi della vasta esperienza Yamaha e delle tec nologie più avanzate profuse nella progettazione e
nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete goder vi tutti i vantaggi che la vostra XP500 offre. Il Libretto uso e manu-
tenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come salvaguar-
dare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in ques to libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene q uesto manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA12411
Si prega di leggere questo librett o per intero e attentamente prima di utilizzare questo scooter.
59C-9-H0.book 1 ページ ２０１１年９月１２日　月曜日　午後２時１１分

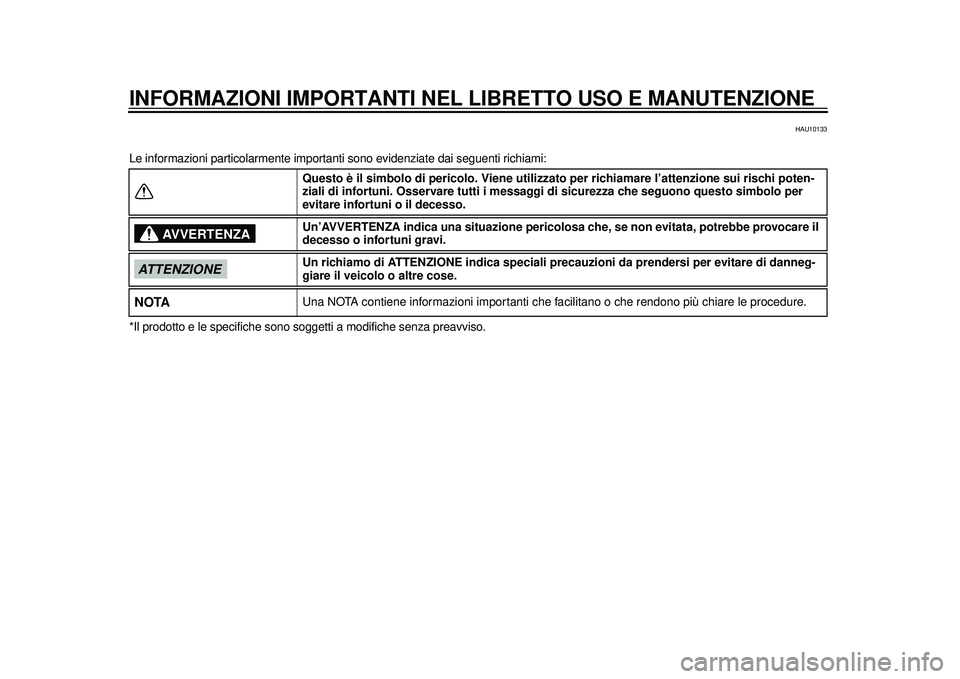

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10133
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specif iche sono soggetti a modi fiche senza preavviso.
Questo è il simbolo di pericolo
. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per
evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazio ne pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che fa cilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
59C-9-H0.book 1 ページ ２０１１年９月１２日　月曜日　午後２時１１分

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
XP500
USO E MANUTENZIONE
©2011 della Yamaha Motor Co., Ltd.
1a edizione, Agosto 2011
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della Yamaha Motor Co., Ltd.
Stampato in Giappone.
59C-9-H0.book 2 ページ ２０１１年９月１２日　月曜日　午後２時１１分

INDICEINFORMAZIONI DI SICUREZZA ...... 1-1
Ulteriori consigli per una guida
sicura ........................................... 1-5
DESCRIZIONE .................................. 2-1
Vista da sinistra ............................... 2-1
Vista da destra................................. 2-2
Comandi e strumentazione.............. 2-3
FUNZIONI DEGL I STRUMENTI E
DEI COMANDI .................................... 3-1
Sistema immobilizzatore ................. 3-1
Blocchetto accensione/ bloccasterzo ................................ 3-2
Spie di segnalazione e spia d’avvertimento ............................. 3-3
Tachimetro ...................................... 3-4
Contagiri ......................................... 3-4
Display multifunzione ...................... 3-4
Allarme antifurto (opt ional) ........... 3-11
Interruttori manubrio .. ................... 3-11
Leva freno anteriore ..................... 3-13
Leva freno posteriore .................... 3-13
Leva di blocco freno posteriore .... 3-13
Tappo serbatoio carburante ......... 3-14
Carburante .................................... 3-15
Convertitore catalitico ................... 3-16
Sella .............................................. 3-17
Regolazione del poggiaschiena del pilota .................................... 3-17
Portacasco .................................... 3-18 Vani portaoggetti .....
..................... 3-19
Parabrezza ................................... 3-20
Specchietti retrovisori ................... 3-22
Assieme ammortizzatore .............. 3-22
Cavalletto laterale ... ..................... 3-23
Sistema d’interruzione circuito accensione .............. .................. 3-23
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO ................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA .................... 5-1
Accensione del motore ................... 5-1
Avvio del mezzo ............................. 5-2
Accelerazione e dece lerazione ...... 5-2
Frenatura ........................................ 5-3
Consigli per ridurre il consumo del carburante ................................... 5-3
Rodaggio ........................................ 5-4
Parcheggio ..................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE ..................................... 6-1
Kit attrezzi ...................................... 6-2
Tabella di manutenzione periodica per il sistema di controllo
emissioni ..................................... 6-3
Tabella manutenzione generale e lubrificazione ............................... 6-4 Rimozione ed installazione dei
pannelli ........................................ 6-8
Controllo delle candele ................. 6-10
Olio motore e cartuccia filtro olio ............................................. 6-11
Liquido refrigerante ....................... 6-14
Sostituzione elemento filtrante ...... 6-16
Regolazione del regime del minimo ....................................... 6-16
Controllo del gioco della manopola acceleratore .............. 6-17
Gioco valvole ................................ 6-17
Pneumatici .................................... 6-18
Ruote in lega ................................. 6-20
Controllo gioco delle leve freno anteriore e posteriore ................ 6-20
Regolazione del cavo del blocco
freno posteriore ......................... 6-21
Controllo del blocco freno posteriore .................................. 6-22
Controllo delle pastiglie del freno anteriore e posteriore ................ 6-22
Controllo del livello liquido freni .... 6-23
Sostituzione del liquido freni ......... 6-24
Tensione della cinghia di
trasmissione .............................. 6-25
Controllo e lubrificazione dei cavi ............................................ 6-25
Controllo e lubrificazione della manopola e del cavo
acceleratore ............................... 6-2559C-9-H0.book 1 ページ ２０１１年９月１２日　月曜日　午後２時１１分

INDICE
Lubrificazione delle leve freno anteriore e posteriore ................ 6-26
Controllo e lubrificazione del cavalletto centrale e del
cavalletto laterale .. .................... 6-26
Controllo della forcella .................. 6-27
Controllo dello sterzo .................... 6-28
Controllo dei cuscinetti ruote ........ 6-28
Batteria ......................................... 6-28
Sostituzione dei fusibili ........... ...... 6-30
Sostituzione della lampada
faro ............................................ 6-31
Lampada biluce fanalino/stop ....... 6-32
Sostituzione di una lampada
indicatore di direzione
anteriore .................................... 6-33
Lampadina indicatore di
direzione posteriore ................... 6-33
Sostituzione della lampada luce targa .......................................... 6-34
Sostituzione di una lampada luce di posizione anteriore ........ 6-34
Ricerca ed eliminazione guasti ..... 6-35
Tabelle di ricerca ed eliminazione guasti ................... 6-36
PULIZIA E RIMESSAGGIO DELLO
SCOOTER .......................................... 7-1
Verniciatura opaca, prestare attenzione ................................... 7-1
Pulizia ............................................. 7-1 Rimessaggio ...............
................... 7-3
CARATTERISTICHE TECNICHE ..... 8-1
INFORMAZIONI PER I
CONSUMATORI ................................ 9-1
Numeri d’identificazione ................. 9-1
59C-9-H0.book 2 ページ ２０１１年９月１２日　月曜日　午後２時１１分

1-1
1
INFORMAZIONI DI SICUREZZA
HAU10269
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veico li con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.

Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.

Ricevere un addestram ento qualificato
nelle tecniche di guida corrette ed in si-
curezza.

Richiedere assistenz a tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche. Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamen-
ti del mezzo. Vedere pagina 4-1 per l’elenco
dei controlli prima dell’utilizzo.

Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.

La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che non
avevano visto lo scooter. Quindi ren-
dersi ben visibili sembra aver un ottimo
effetto riducente dell’eventualità di
questo tipo di incidenti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.

Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molt i dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.
Accertarsi di esse re qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con lo scooter in zone dove non c’è traffi-
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.

Molti incidenti vengono provocati da
errori di manovra dei piloti degli scoo-
ter. Un errore tipico è allargarsi in cur-
va a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.
Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
Segnalare sempre i cambi di dire- zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.

La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
59C-9-H0.book 1 ページ ２０１１年９月１２日　月曜日　午後２時１１分
