2012 TOYOTA HILUX Manual del propietario (in Spanish)

513
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)

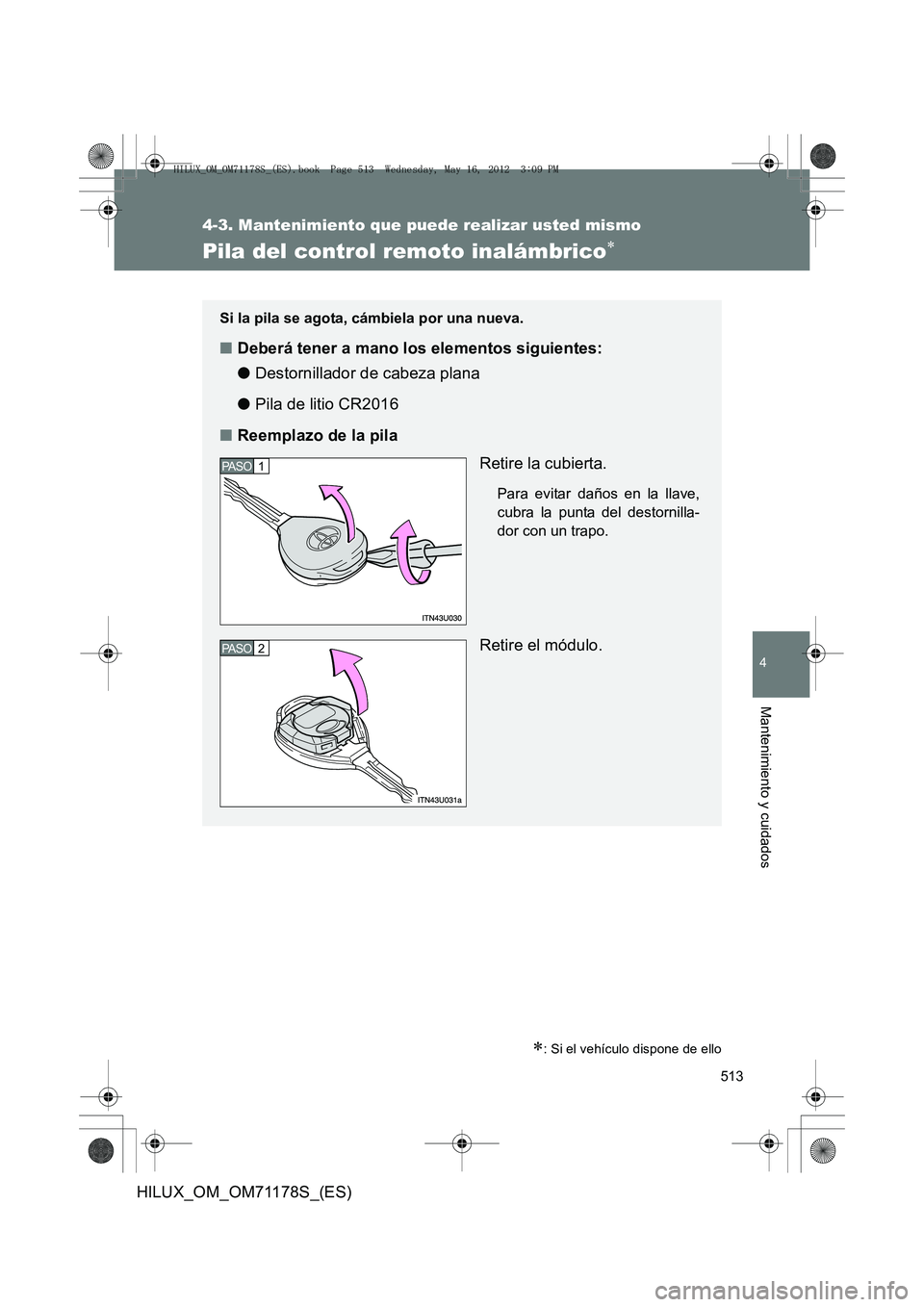

Pila del control remoto inalámbrico∗
∗: Si el vehículo dispone de ello
Si la pila se agota, cámbiela por una nueva.
■Deberá tener a mano los elementos siguientes:
● Destornillador de cabeza plana
● Pila de litio CR2016
■ Reemplazo de la pila
Retire la cubierta.
Para evitar daños en la llave,
cubra la punta del destornilla-
dor con un trapo.
Retire el módulo.
1 PA S O
2 PA S O
HILUX_OM_OM71178S_(ES).book Page 513 Wednesday, May 16, 2012 3:09 PM

514
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)
■
Utilice una pila de litio CR2016
●Las pilas pueden adquirirse en cualquier concesionario o taller de repa-
raciones Toyota autorizado, o en cualquier otro establecimiento debida-
mente cualificado y equipado, como tiendas de electrodomésticos o de
material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente a la recomendada
por el fabricante.
● Deseche las pilas agotadas conforme a la legislación local correspon-
diente.
■ Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●El control remoto inalámbrico no funcionará correctamente.
● El alcance se verá reducido.
Retire la tapa de la pila y
extraiga la pila agotada.
Introduzca una pila nueva con
el polo positivo “+” orientado
hacia arriba.
3 PA S O
HILUX_OM_OM71178S_(ES).book Page 514 Wednesday, May 16, 2012 3:09 PM

515
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)
PRECAUCION
■
Pilas extraídas y otras piezas pequeñas
Manténgalas fuera del alcance de los niños. Son piezas muy pequeñas y, si
un niño llegara a tragárselas, podrían prov ocarle asfixia. De no seguir esta
advertencia, pueden producirse lesiones graves o incluso mortales.
■ Certificación de la pila de la llave
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE PILA INCO-
RRECTA. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIO-
NES.
AV I S O
■ Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles
accidentes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ni mueva ningún otro componente interno del control remoto ina-
lámbrico.
● No doble los polos de la pila.
HILUX_OM_OM71178S_(ES).book Page 515 Wednesday, May 16, 2012 3:09 PM

516
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)
Inspección y cambio de los fusibles
Si alguno de los componentes eléctricos deja de funcionar, es posi-
ble que se haya fundido un fusible. En tal caso, revise y cambie los
fusibles según sea necesario.
Desactive el interruptor del motor.
Abra la tapa de la caja de fusibles.
Compartimiento del motor Presione la lengüeta y levante
la tapa.
Panel de instrumentos del lado del conductor en vehículos
con volante a la izquierda (lados delantero y trasero) Extraiga el panel de instru-
mentos inferior.
Lado trasero: Para llevar a
cabo la inspección o la sustitu-
ción de los fusibles, póngase
en contacto con cualquier con-
cesionario o taller de repara-
ciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
1 PA S O
2 PA S O
HILUX_OM_OM71178S_(ES).book Page 516 Wednesday, May 16, 2012 3:09 PM

517
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)
Panel de instrumentos del lado del conductor en vehículos
con volante a la derecha (lados delantero y trasero)
Extraiga el panel de instru-
mentos inferior.
Lado trasero: Para llevar a
cabo la inspección o la sustitu-
ción de los fusibles, póngase
en contacto con cualquier con-
cesionario o taller de repara-
ciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
HILUX_OM_OM71178S_(ES).book Page 517 Wednesday, May 16, 2012 3:09 PM

518
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)
Panel de instrumentos del lado del pasajero en vehículos con
volante a la izquierda
Abra la guantera. Presione la
guantera por los dos lados
para soltar las garras.
HILUX_OM_OM71178S_(ES).book Page 518 Wednesday, May 16, 2012 3:09 PM

519
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)
Panel de instrumentos del lado del pasajero en vehículos con
volante a la derecha
Abra la guantera. Presione la
guantera por los dos lados
para soltar las garras.
Tras un fallo en el sistema, consulte “Disposición y ampe-
raje nominal de los fusibles” ( →P. 523) para conocer los
detalles acerca del fusible que debe revisar.
Extraiga el fusible.
Solo es posible extraer los
fusibles de tipo A y B con la
herramienta de extracción.
3 PA S O
4 PA S O
HILUX_OM_OM71178S_(ES).book Page 519 Wednesday, May 16, 2012 3:09 PM

520
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)
Verifique si el fusible está fundido.
Tipo A Fusible normal
Fusible fundido
Sustituya el fusible fundido por
uno nuevo con un amperaje
nominal adecuado. El ampe-
raje nominal se indica en la
tapa de la caja de fusibles.
Tipo B
Fusible normal
Fusible fundido
Sustituya el fusible fundido por
uno nuevo con un amperaje
nominal adecuado. El ampe-
raje nominal se indica en la
tapa de la caja de fusibles.
5 PA S O
12
ITY42C012
HILUX_OM_OM71178S_(ES).book Page 520 Wednesday, May 16, 2012 3:09 PM
