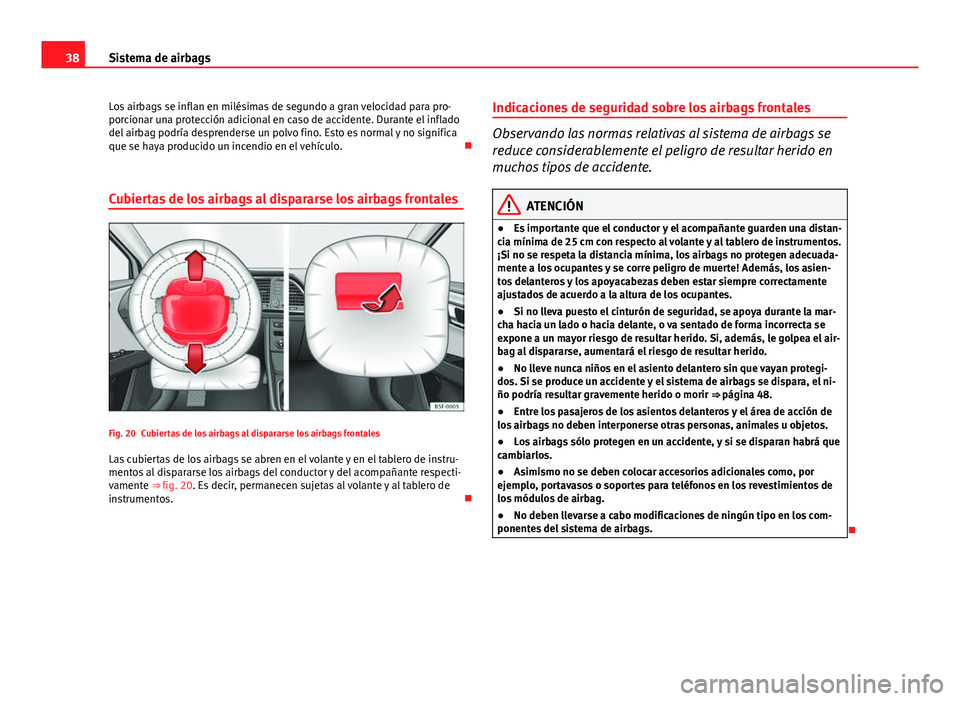

38Sistema de airbags
Los airbags se inflan en milésimas de segundo a gran velocidad para pro-
porcionar una protección adicional en caso de accidente. Durante el inflado
del airbag podría desprenderse un polvo fino. Esto es normal y no significa
que se haya producido un incendio en el vehículo. 
Cubiertas de los airbags al dispararse los airbags frontales
Fig. 20 Cubiertas de los airbags al dispararse los airbags frontales
Las cubiertas de los airbags se abren en el volante y en el tablero de instru-
mentos al dispararse los airbags del conductor y del acompañante respecti-
vamente ⇒ fig. 20. Es decir, permanecen sujetas al volante y al tablero de
instrumentos. Indicaciones de seguridad sobre los airbags frontales
Observando las normas relativas al sistema de airbags se
reduce considerablemente el peligro de resultar herido en
muchos tipos de accidente.
ATENCIÓN
● Es importante que el conductor y el acompañante guarden una distan-
cia mínima de 25 cm con respecto al volante y al tablero de instrumentos.
¡Si no se respeta la distancia mínima, los airbags no protegen adecuada-
mente a los ocupantes y se corre peligro de muerte! Además, los asien-
tos delanteros y los apoyacabezas deben estar siempre correctamente
ajustados de acuerdo a la altura de los ocupantes.
● Si no lleva puesto el cinturón de seguridad, se apoya durante la mar-
cha hacia un lado o hacia delante, o va sentado de forma incorrecta se
expone a un mayor riesgo de resultar herido. Si, además, le golpea el air-
bag al dispararse, aumentará el riesgo de resultar herido.
● No lleve nunca niños en el asiento delantero sin que vayan protegi-
dos. Si se produce un accidente y el sistema de airbags se dispara, el ni-
ño podría resultar gravemente herido o morir ⇒  página 48.
● Entre los pasajeros de los asientos delanteros y el área de acción de
los airbags no deben interponerse otras personas, animales u objetos.
● Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.
● Asimismo no se deben colocar accesorios adicionales como, por
ejemplo, portavasos o soportes para teléfonos en los revestimientos de
los módulos de airbag.
● No deben llevarse a cabo modificaciones de ningún tipo en los com-
ponentes del sistema de airbags.


39
Sistema de airbags
Airbag para las rodillas*
Fig. 21 En el lado del
conductor: ubicación del
airbag para las rodillas.
Fig. 22 En el lado del
conductor: Radio de ac-
ción del airbag para las
rodillas.
El airbag para las rodillas se encuentra en el lado del conductor, en la zona
inferior del tablero de instrumentos ⇒ fig. 21. Su ubicación está indicada
con la palabra “AIRBAG”. La zona enmarcada en rojo
⇒ fig. 22 queda cubierta por el airbag para las
rodillas cuando se dispara (campo de acción). Por este motivo, nunca se de-
berá colocar o fijar objetos en estas zonas.
ATENCIÓN
El airbag se hincha en cuestión de milésimas de segundo y a gran veloci-
dad.
● El airbag para las rodillas se despliega delante de las rodillas del con-
ductor. Mantenga siempre libre el campo de acción del airbag para las ro-
dillas.
● Nunca fije objetos en la cubierta ni en el campo de acción del airbag
para las rodillas.
● Ajuste el asiento del conductor de manera que haya como mínimo
10 cm (4 pulgadas) de separación entre las rodillas y la ubicación del air-
bag para las rodillas. Si debido, a su constitución física, no es posible
cumplir estos requisitos, póngase en contacto sin falta con un taller es-
pecializado.

Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

40Sistema de airbags
Airbags laterales*
Descripción de los airbags laterales
El sistema de airbags no es ningún sustituto de los cinturo-
nes de seguridad.
Fig. 23 Airbag lateral en
el asiento del conductor
Los airbags laterales van montados en el acolchado del respaldo del asien-
to del conductor ⇒ fig. 23 y del asiento del acompañante y en el respaldo
de los asientos traseros laterales*. Su ubicación está indicada con la pala-
bra “AIRBAG” en la parte superior del respaldo de los asientos.
El sistema de airbags laterales ofrece, en combinación con los cinturones
de seguridad, una protección adicional para la parte superior del cuerpo de
los ocupantes de las plazas delanteras en caso de colisiones laterales gra-
ves ⇒ página 42, Indicaciones de seguridad sobre los airbags laterales.
En caso de colisiones laterales, los airbags laterales reducen el peligro de
sufrir lesiones en la parte del cuerpo más directamente afectada por el im-
pacto. Además de la protección normal que ofrecen, los cinturones de segu-
ridad de los asientos delanteros y de los asientos traseros laterales, tam- bién cumplen la función de mantener el cuerpo de los ocupantes sujeto si
se produce un choque lateral, de forma que los airbags laterales desarro-
llen su máximo efecto protector.
El sistema de airbags no es ningún sustituto del cinturón de seguridad, si-
no que forma parte de la seguridad pasiva del vehículo. No olvide tener en
cuenta que el sistema de airbags sólo protege de forma óptima en combi-
nación con los cinturones de seguridad abrochados. Los cinturones de se-
guridad deben llevarse siempre bien puestos, debiendo considerarse su
utilización incondicional no sólo como una imposición legal sino como una
contribución a la seguridad ⇒ página 19, Breve introducción.
El sistema de airbags laterales no se dispara si:
●
el encendido está desconectado,
● se trata de una colisión lateral leve,
● se trata de una colisión frontal ,
● se trata de una colisión trasera,
● el vehículo se vuelca.
El sistema de airbags se compone esencialmente de:
● un sistema electrónico de control y vigilancia (unidad de control),
● los airbags laterales en los respaldos de los asientos delanteros y trase-
ros
● un testigo de control  en el tablero de instrumentos.
El funcionamiento del sistema de airbags se controla de forma electrónica.
Cada vez que se conecta el encendido, se enciende el testigo de control del
sistema de airbags durante 4 segundos aprox. (autodiagnóstico). 

41
Sistema de airbags
ATENCIÓN
● En una colisión lateral, los airbags laterales no funcionarán, si los
sensores no miden correctamente el incremento de presión en el interior
de las puertas, cuando el aire sale a través de zonas en las que haya agu-
jeros o aperturas del panel de puerta.
● No conduzca nunca con los paneles interiores de las puertas desmon-
tados.
● No conduzca nunca si partes de los paneles interiores de puerta han
sido desmontados y no están los paneles correctamente ajustados.
● No conduzca nunca cuando los altavoces situados en los paneles de
puerta han sido desmontados, excepto si los agujeros del altavoz han si-
do correctamente cerrados.
● Compruebe siempre que las aperturas están cubiertas o tapadas si se
instalasen altavoces u otro equipamiento en el interior de paneles de
puerta.
● Cualquier trabajo que se realice sobre las puertas debe hacerse en un
taller especializado autorizado.
● Los cinturones de seguridad y el sistema de airbags desarrollan su
máxima capacidad protectora sólo si los ocupantes van sentados correc-
tamente ⇒  página 10, Posición correcta de los ocupantes del vehículo.
● Si el sistema de airbags está averiado, deberá ser revisado en un ta-
ller especializado. De lo contrario, se corre el peligro de que los airbags
no se disparen del modo correcto si se produce un accidente lateral o no
se disparen en absoluto.
 Funcionamiento de los airbags laterales
El efecto de los airbags reduce el riesgo de que se produz-
can lesiones en la cabeza y en el tórax en el caso de muchas
colisiones laterales.
Fig. 24 Airbags laterales
completamente inflados
en el lado izquierdo del
vehículo
Dependiendo del tipo de colisión lateral se disparará el airbag lateral del
lado del vehículo donde se haya producido el impacto ⇒ fig. 24.
Dependiendo del accidente puede que se disparen al mismo tiempo los air-
bags frontales, los airbags para la cabeza y los laterales.
Cuando el sistema se activa, la bolsa de aire se llena de gas propelente.
Los airbags se inflan en milésimas de segundo a gran velocidad para pro-
porcionar una protección adicional en caso de accidente. Durante el inflado
del airbag podría desprenderse un polvo fino. Esto es normal y no significa
que se haya producido un incendio en el vehículo.
El movimiento de los ocupantes de los asientos delanteros y de los asien-
tos traseros laterales se ve amortiguado al sumergirse en la bolsa de aire 
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

42Sistema de airbags
completamente inflada y el riesgo de lesiones en la parte superior del cuer-
po es menor.
El diseño especial de la bolsa de aire permite la salida controlada de gas
cuando el ocupante ejerce presión sobre la misma. De esta forma, la parte
superior del cuerpo queda protegida al ser envuelta por el airbag. 
Indicaciones de seguridad sobre los airbags laterales
Observando las normas relativas al sistema de airbags se
reduce considerablemente el peligro de resultar herido en
muchas colisiones laterales.
ATENCIÓN
● Si los ocupantes no se abrochan los cinturones de seguridad, se incli-
nan hacia adelante durante la marcha o no van sentados correctamente y
se produce un accidente, se exponen a un mayor riesgo de resultar heri-
dos si el sistema de airbags se dispara.
● Para que los airbags laterales puedan ofrecer una protección óptima,
es imprescindible mantener siempre la posición correcta llevando el cin-
turón de seguridad bien puesto mientras el vehículo esté en marcha.
● Entre los ocupantes de las plazas exteriores y el área de acción de los
airbags no deben interponerse otras personas, animales u objetos. Para
no entorpecer el funcionamiento de los airbags laterales no se debe fijar
ningún tipo de accesorio en las puertas como, p. ej., portavasos.
● En los ganchos para la ropa sólo se debe colgar ropa ligera. En los
bolsillos de las prendas de vestir colgadas no se deben encontrar objetos
puntiagudos o pesados.
ATENCIÓN (continuación)
● No se deben exponer los laterales de los respaldos a grandes fuerzas
como, p. ej., golpes fuertes o pisotones ya que de lo contrario el sistema
puede resultar deteriorado. En este caso, los airbags laterales no se dis-
pararían.
● En los asientos con airbag lateral incorporado no se deben utilizar
nunca fundas que no hayan sido homologadas de forma expresa para su
vehículo. La bolsa de aire se despliega saliendo del lateral del respaldo y
si se utilizaran fundas no homologadas se reduciría considerablemente
la función protectora del airbag lateral.
● Los desperfectos de los tapizados originales o de la costura en el área
del módulo del airbag lateral deben repararse inmediatamente en un ta-
ller especializado.
● Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.
● En caso de accidente, los niños que vayan sentados en una posición
incorrecta se verán expuestos a un mayor riesgo de sufrir lesiones. Esto
es de especial importancia para los niños que vayan en el asiento del
acompañante, pues si el sistema de airbags se dispara en caso de acci-
dente, puede tener como consecuencia lesiones muy graves e incluso
mortales ⇒ página 48.
● Todos los trabajos que se tengan que realizar en los airbags laterales,
así como el desmontaje y montaje de alguno de sus componentes a cau-
sa de otras tareas de reparación (p. ej. desmontaje del asiento delante-
ro), deben llevarse a cabo solamente en un taller especializado. De lo
contrario, puede producirse un fallo en el funcionamiento de los airbags.
● No deben llevarse a cabo modificaciones de ningún tipo en los com-
ponentes del sistema de airbags.
● La gestión de los airbags laterales y de cabeza se realiza con senso-
res que se encuentran en el interior de las puertas anteriores. Para no
mermar el correcto funcionamiento de los airbags laterales y de cabeza
no se deben modificar ni las puertas ni los paneles de puerta (p.ej. mon-
tando posteriormente unos altavoces). Si se producen daños en la puerta 

43
Sistema de airbags
ATENCIÓN (continuación)
anterior podrían mermar el correcto funcionamiento del sistema. Todos
los trabajos sobre la puerta anterior se deben realizar en un taller espe-
cializado.

Airbags para la cabeza* Descripción de los airbags para la cabeza
El sistema de airbags no es ningún sustituto de los cinturo-
nes de seguridad.
Fig. 25 Ubicación de los airbags para la cabezaLos airbags para la cabeza se encuentran a ambos lados del habitáculo, en-
cima de las puertas ⇒ fig. 25 y su ubicación está indicada con la palabra
“AIRBAG”. El sistema de airbags para la cabeza ofrece, en combinación con los cintu-
rones de seguridad, una protección adicional para la parte superior del
cuerpo de los ocupantes del vehículo en caso de colisiones laterales graves
⇒ página 44, Indicaciones de seguridad sobre los airbags para la cabeza.
El sistema de airbags no es ningún sustituto del cinturón de seguridad, si-
no que forma parte de la seguridad pasiva del vehículo. No olvide tener en
cuenta que el sistema de airbags sólo protege de forma óptima si los ocu-
pantes del vehículo llevan los cinturones de seguridad puestos de forma
correcta y los apoyacabezas bien ajustados. Los cinturones de seguridad
deben llevarse siempre bien puestos, debiendo considerarse su utilización
incondicional no sólo como una imposición legal sino como una contribu-
ción a la seguridad ⇒ página 19, Breve introducción.
El sistema de airbags para la cabeza se compone esencialmente de:
●
un sistema electrónico de control y vigilancia (unidad de control),
● los airbags para la cabeza (bolsa de aire con generador de gas ) para el
conductor, su acompañante y los pasajeros de los asientos traseros,
● un testigo de control  en el tablero de instrumentos.
El funcionamiento del sistema de airbags se controla de forma electrónica.
El sistema de airbags para la cabeza no se dispara si:
● el encendido está desconectado,
● se trata de una colisión frontal,
● se trata de una colisión trasera,
● el vehículo se vuelca,
● se trata de una colisión lateral leve.ATENCIÓN
Si el sistema de airbags está averiado, deberá ser revisado en un taller
especializado. De lo contrario, se corre el peligro de que los airbags no
se disparen del modo correcto en caso de accidente o no se disparen en
absoluto.

Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos

44Sistema de airbags
Funcionamiento de los airbags para la cabeza
El riesgo de que se produzcan lesiones en la cabeza y en el
tórax en caso de colisiones laterales se reduce gracias a los
airbags completamente inflados.
Dependiendo del tipo de colisión lateral se disparará el airbag para la cabe-
za del lado del vehículo donde se haya producido el impacto ⇒ fig. 25.
Dependiendo del accidente, puede que se disparen al mismo tiempo tanto
los airbags frontales, como los laterales y para la cabeza.
Cuando el sistema se activa, la bolsa de aire se llena de gas propelente. Al
hacerlo, el airbag para la cabeza cubre las ventanillas y el montante de la
puerta.
Los airbags se inflan en milésimas de segundo a gran velocidad para pro-
porcionar una protección adicional en caso de accidente. Durante el inflado
del airbag podría desprenderse un polvo fino. Esto es normal y no significa
que se haya producido un incendio en el vehículo.
El movimiento de los ocupantes se ve amortiguado al sumergirse en la bol-
sa de aire completamente inflada y el riesgo de lesiones en la cabeza y el
tórax es menor.
El diseño especial de la bolsa de aire permite la salida controlada de gas
cuando el ocupante ejerce presión sobre la misma. De esta forma, la cabeza
y el tórax quedan protegidos al ser envueltos por el airbag. Indicaciones de seguridad sobre los airbags para la cabezaObservando las normas relativas al sistema de airbags se
puede reducir considerablemente el peligro de resultar heri-
do en muchos accidentes.
ATENCIÓN
● Para que los airbags para la cabeza puedan ofrecer una protección
óptima, es imprescindible mantener siempre la posición correcta llevan-
do el cinturón de seguridad bien puesto mientras el vehículo esté en mar-
cha.
● Por motivos de seguridad, se debe desconectar obligatoriamente el
airbag de cabeza en los vehículos en los que se monte una mampara se-
paradora del habitáculo. Acuda a su Servicio Técnico para realizar esta
desconexión.
● Entre los ocupantes de las plazas traseras del vehículo y el área de
acción de los airbags para la cabeza no deben interponerse otras perso-
nas, animales u objetos que impidan que los airbags se inflen completa-
mente y cumplan su función protectora correctamente. Por este motivo,
no se deben montar en las ventanillas ningún tipo de cortinillas que no
hayan sido homologadas de forma expresa para su vehículo.
● En los ganchos para la ropa sólo se debe colgar ropa ligera. En los
bolsillos de las prendas de vestir colgadas no se deben encontrar objetos
puntiagudos o pesados. Además, para colgar prendas de vestir no se de-
ben utilizar perchas para la ropa.
● Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos. 

45
Sistema de airbags
ATENCIÓN (continuación)
● Todos los trabajos que se tengan que realizar en los airbags para la
cabeza, así como el desmontaje y montaje de alguno de sus componen-
tes a causa de otras tareas de reparación (p. ej. desmontaje del revesti-
miento del techo), deben llevarse a cabo solamente en un taller especiali-
zado. De lo contrario, puede producirse un fallo en el funcionamiento de
los airbags.
● No deben llevarse a cabo modificaciones de ningún tipo en los com-
ponentes del sistema de airbags.
● La gestión de los airbags laterales y de cabeza se realiza con senso-
res que se encuentran en el interior de las puertas anteriores. Para no
mermar el correcto funcionamiento de los airbags laterales y de cabeza
no se deben modificar ni las puertas ni los paneles de puerta (p.ej. mon-
tando posteriormente unos altavoces). Si se producen daños en la puerta
anterior podrían mermar el correcto funcionamiento del sistema. Todos
los trabajos sobre la puerta anterior se deben realizar en un taller espe-
cializado.

Desactivar los airbags Desactivar los airbags
La desactivación de los airbags está destinada únicamente para casos
concretos, p.ej. si:
● se ha de utilizar un asiento para niños en el asiento del acompañante
en el que el niño vaya sentado de espaldas al sentido de marcha (en algu-
nos países, por razón de disposiciones legales divergentes, sentado en el
sentido de marcha) ⇒  página 50;
● a pesar de ser correcta la posición del asiento del conductor, éste no
puede mantener la distancia mínima de 25 cm entre el centro del volante y
el tórax ●
es necesario instalar dispositivos especiales en la zona del volante de-
bido a algún tipo de minusvalía
● usted hace instalar asientos especiales (p. ej. asientos ortopédicos sin
airbags laterales).
Puede desconectar el airbag frontal del acompañante utilizando el conmu-
tador ⇒  página 46.
Recomendamos que acuda a un concesionario autorizado SEAT para que
éste efectúe la desconexión eventual de otros airbags.
Control del sistema airbag
La disposición de funcionamiento del sistema airbag se controla electróni-
camente, también si un airbag está desconectado.
Si se desconectó el airbag mediante un sistema de diagnóstico:
● el testigo del sistema airbag  después de conectar el encendido se
ilumina durante unos 4 segundos y, a continuación, parpadea durante 12
segundos
Si se ha desconectado el airbag con el conmutador de airbag en el lado del
tablero de instrumentos:
● el testigo de control del airbag  después de conectar el encendido se
iluminará durante unos 4 segundos;
● el airbag desconectado está señalizado mediante el testigo   que
se ilumina en la inscripción      colocada en la parte cen-
tral del tablero de instrumentos ⇒ fig. 26.
Aviso
● Respete la legislación vigente en su país respeto a la desactivación de
airbags
● En su concesionario autorizado SEAT Vd. podrá obtener información so-
bre ¿qué airbags se pueden desactivar en su vehículo? 
Seguridad ante todoInstrucciones de manejoConsejos prácticosDatos técnicos
