2012 Seat Altea XL Betriebsanleitung (in German)

255
Prüfen und Nachfüllen
Fahrzeugbatterie Warnhinweise zum Umgang mit der Fahrzeugbatterie
Tragen Sie einen Augenschutz!
Batteriesäure ist stark ätzend. Schutzhandschuhe und Au-
genschutz tragen!
Feuer, Funken, offenes Licht und Rauchen verboten!
Bei der Ladung von Batterien entsteht ein hochexplosives
Knallgasgemisch!
Kinder von Säure und Batterien fernhalten!
ACHTUNG
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage kön-
nen Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:
● Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihalti-
gen Partikel in die Augen, auf die Haut oder an die Kleidung kommen.
● Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort einen Arzt
aufsuchen.
ACHTUNG (Fortsetzung)
● Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung
bei Arbeiten mit Kabeln und elektrischen Geräten und durch elektrostati-
sche Entladung vermeiden. Batteriepole niemals kurzschließen. Verlet-
zungsgefahr durch energiereiche Funken.
● Bei der Ladung von Batterien entsteht ein hochexplosives Knallgas-
gemisch. Laden Sie Batterien nur in gut belüfteten Räumen auf.
● Kinder von Säure und Batterien fernhalten.
● Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.
● Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahlwarnanlage! Andernfalls wird Alarm ausge-
löst.
● Beim Trennen der Batterie vom Bordnetz zuerst das Minuskabel und
dann das Pluskabel abklemmen.
● Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen.
Die Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabel-
brandgefahr!
● Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Ex-
plosions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie ein-
mal gefroren war. Eine entladene Batterie kann bereits bei Temperaturen
um 0 °C gefrieren.
● Achten Sie darauf, dass die Entgasungsschläuche immer an den Bat-
terien befestigt sind.
● Verwenden Sie keine defekte Batterie. Explosionsgefahr! Erneuern Sie
beschädigte Batterien umgehend. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

256Prüfen und Nachfüllen
VORSICHT
● Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektro-
nische Bauteile beschädigt werden.
● Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Ta-
geslicht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
● Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird. 
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.
– Öffnen Sie die Motorraumklappe und klappen Sie anschließend
die Batterieabdeckung vorne hoch ⇒ 
in Sicherheitshinweise
zu Arbeiten im Motorraum auf Seite 241 ⇒  in Warnhinweise
zum Umgang mit der Fahrzeugbatterie auf Seite 255.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober-
seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese,
indem Sie vorsichtig auf das Sichtfenster klopfen.
Die Lage der Fahrzeugbatterie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒ Seite 300 entnehmen.
Die Anzeige im Sichtfenster („magisches Auge“) ändert ihre Farbe je nach
Ladezustand oder Säurestand der Batterie.
Zwei Farben werden unterschieden: ●
Schwarz: Batterieladung in Ordnung
● Durchsichtig/gelb: Die Batterie muss ersetzt werden. Suchen Sie einen
Fachbetrieb auf. 
Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Ser-
vice regelmäßig überprüft. Alle Arbeiten an der Fahrzeug-
batterie erfordern spezielle Fachkenntnisse und Spezial-
werkzeuge.
Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu geringer Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir Ih-
nen, die Fahrzeugbatterie von einem Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie sollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit einer besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit Si-
cherheitsmerkmalen ausgestattet.
Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheits-
anforderungen des Fahrzeugs. 

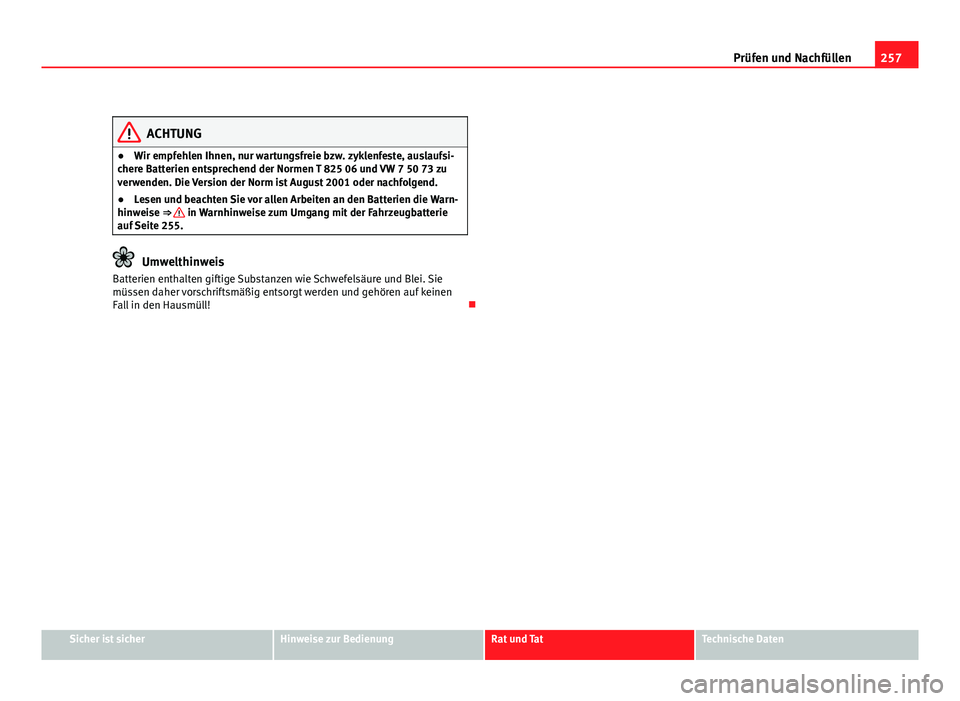

257
Prüfen und Nachfüllen
ACHTUNG
● Wir empfehlen Ihnen, nur wartungsfreie bzw. zyklenfeste, auslaufsi-
chere Batterien entsprechend der Normen T 825 06 und VW 7 50 73 zu
verwenden. Die Version der Norm ist August 2001 oder nachfolgend.
● Lesen und beachten Sie vor allen Arbeiten an den Batterien die Warn-
hinweise ⇒ 
in Warnhinweise zum Umgang mit der Fahrzeugbatterie
auf Seite 255.
Umwelthinweis
Batterien enthalten giftige Substanzen wie Schwefelsäure und Blei. Sie
müssen daher vorschriftsmäßig entsorgt werden und gehören auf keinen
Fall in den Hausmüll! 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

258Räder und Reifen
Räder und Reifen
Räder
Allgemeine Hinweise
Beschädigungen vermeiden
– Überfahren Sie Bordsteine und dergleichen nur langsam und im
rechten Winkel.
– Schützen Sie Ihre Reifen vor Öl, Fett und Kraftstoff.
– Prüfen Sie Ihre Reifen regelmäßig auf Beschädigungen (Stiche,
Schnitte, Risse und Beulen). Entfernen Sie Fremdkörper aus
dem Reifenprofil.
Reifen lagern
– Kennzeichnen Sie abmontierte Räder, damit bei der Wieder-
montage die bisherige Laufrichtung beibehalten werden kann.
– Lagern Sie abmontierte Räder bzw. Reifen immer kühl, trocken
und möglichst dunkel.
– Felgenlose Reifen sollten senkrecht aufbewahrt werden.
Neue Reifen
Neue Reifen müssen eingefahren werden ⇒ Seite 211.
Aufgrund von Konstruktionsmerkmalen und Profilgestaltung kann die Profil-
tiefe von Neureifen je nach Ausführung und Hersteller unterschiedlich aus-
fallen. Versteckte Schäden
Schäden an Reifen und Felgen treten häufig versteckt auf. Ungewohnte Vib-
rationen bzw. einseitiges Ziehen des Fahrzeugs können auf einen Reifen-
schaden hinweisen. Die Reifen sollten umgehend vom Fachbetrieb über-
prüft werden.
Laufrichtungsgebundene Reifen
Bei laufrichtungsgebundenen Reifen ist die Reifenflanke mit Pfeilen mar-
kiert. Die so markierte Laufrichtung sollten Sie unbedingt einhalten. Da-
durch werden die optimalen Laufeigenschaften bezüglich Aquaplaning,
Haftvermögen, Geräuschbildung und Abrieb sichergestellt.
ACHTUNG
● Neue Reifen haben während der ersten 500 km noch nicht die optima-
le Haftfähigkeit. Fahren Sie entsprechend vorsichtig – Unfallgefahr!
● Fahren Sie nie mit beschädigten Reifen! Es besteht Unfallgefahr!
● Wenn Sie während der Fahrt ungewohnte Vibrationen oder einseiti-
ges Ziehen des Fahrzeugs feststellen, halten Sie sofort an und überprü-
fen Sie die Reifen auf Beschädigungen.

Reifenfülldruck prüfen
Der richtige Reifenfülldruck ist auf einem Aufkleber auf der
Innenseite der Tankklappe angegeben. 1. Lesen Sie vom Aufkleber den erforderlichen Reifenfülldruck (Sommerreifen) ab. Der Reifenfülldruck für Winterreifen muss
0,2 bar höher sein als bei Sommerreifen. 

259
Räder und Reifen
2. Prüfen Sie den Reifenfülldruck immer an kalten Reifen. Reduzie- ren Sie nicht den bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifenfülldruck der Beladung entsprechend an.
Reifenfülldruck
Der Reifenfülldruck ist bei hohen Geschwindigkeiten besonders wichtig. Der
Druck sollte deshalb mindestens einmal monatlich und zusätzlich vor jeder
längeren Fahrt überprüft werden.
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innensei-
te der Tankklappe. Die angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Bei warmen Reifen erhöhten Reifenfülldruck ⇒ 
nicht verringern.
ACHTUNG
● Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die kor-
rekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die Reifen-
fülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten Unfallgefahr!
● Bei zu geringem Reifenfülldruck kann ein Reifen besonders leicht
platzen – Unfallgefahr!
● Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark, was zur Laufflächenablösung und sogar zum Platzen des Reifens
führen kann. Halten Sie stets die angegebenen Reifenfülldruckwerte ein.
● Zu geringer oder zu hoher Reifenfülldruck verkürzt die Lebensdauer
der Bereifung und verschlechtert das Fahrverhalten des Fahrzeugs – Un-
fallgefahr!
Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch. Reifenfülldruck-Kontrollsystem
Das Reifenfülldruckkontrollsystem überwacht während der
Fahrt automatisch den Reifenfülldruck an den vier Reifen.
Das System verwendet die Drehzahlsensoren des ABS an den Rädern. Es
analysiert die Drehzahl der einzelnen Räder und deren Frequenzspektrum.
Für eine optimale Funktion müssen SEAT-Originalreifen verwendet werden.
Weiterhin muss der Reifendruck regelmäßig kontrolliert und bei Bedarf kor-
rigiert werden.
Nach jeder Korrektur des Reifendrucks und nach dem Wechsel eines oder
mehrerer Reifen muss durch Betätigung des Tasters SET an der Mittelkonso-
le ein Reset des Systems vorgenommen werden.
Der Fahrer wird bei einem Druckverlust durch Symbole und Hinweistexte im
Display des Kombiinstruments gewarnt. Das System funktioniert über das
ESC (ESP) ⇒ Seite 206.
Bitte beachten Sie, dass der Reifenfülldruck auch von der Temperatur des
Reifens abhängig ist. Der Reifenfülldruck erhöht sich um ca. 0,1 bar pro
10 °C erhöhter Reifentemperatur. Während der Fahrt erwärmt sich der Reifen
und der Reifenfülldruck steigt an. Korrigieren Sie den Reifenfülldruck daher
nur in kaltem Zustand, wenn die Temperatur des Reifens in etwa der Umge-
bungstemperatur entspricht.
Damit das Reifenfülldruck-Kontrollsystem einwandfrei funktioniert, sollte
der Reifenfülldruck in regelmäßigen Abständen kontrolliert, ggf. korrigiert
und in richtigem Zustand abgespeichert werden.
Auf der Innenseite der Tankklappe befindet sich ein Aufkleber mit dem emp-
fohlenen Reifenfülldruck. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

260Räder und Reifen
ACHTUNG
● Ändern Sie den Reifenfülldruck nicht bei warmen Reifen. Dadurch
können die Reifen beschädigt werden, sie könnten sogar platzen. Unfall-
gefahr!
● Bei hohen Dauergeschwindigkeiten muss ein Reifen mit zu geringem
Druck mehr Walkarbeit leisten, wodurch der Reifen erhitzt. Dadurch
könnte sich der Laufstreifen ablösen, und der Reifen könnte platzen. Un-
fallgefahr!
Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch und den Rei-
fenverschleiß. 
Hoher Reifenfülldruckverlust
Wenn das Symbol  der Reifen angezeigt wird, ist der Reifenfüll-
druck an mindestens einem Reifen zu niedrig.
– Halten Sie das Fahrzeug an.
– Schalten Sie den Motor aus.
– Überprüfen Sie das Rad bzw. die Räder.
– Wechseln Sie ggf. das Rad ⇒ 
Seite 269. Reifenlebensdauer
Die Reifenlebensdauer ist abhängig vom Reifenfülldruck,
der Fahrweise und der korrekten Montage.
Abb. 175 Prinzipdarstel-
lung Reifenprofil: Ver-
schleißanzeiger
Abb. 176 Schema für
das Tauschen der Räder


261
Räder und Reifen
Verschleißanzeiger
Im Profilgrund der Originalbereifung befinden sich quer zur Laufrichtung 1,6
mm hohe „Verschleißanzeiger“ ⇒ Abb. 175. Diese Verschleißanzeiger sind
je nach Fabrikat sechs- bis achtmal in gleichen Abständen auf der Laufflä-
che angeordnet. Markierungen an den Reifenflanken (zum Beispiel die
Buchstaben „TWI“ oder Symbole) kennzeichnen die Lage der Verschleißan-
zeiger. Bei 1,6 mm Restprofil – gemessen in den Profilrillen neben den Ver-
schleißanzeigern – ist die gesetzlich zulässige Mindestprofiltiefe erreicht.
Die Reifen müssen ersetzt werden. In Exportländern können andere Werte
gelten ⇒ 
.
Reifenfülldruck
Ein zu niedriger Reifenfülldruck kann einen vorzeitigen Verschleiß und sogar
das Platzen des Reifens zur Folge haben. Der Reifenfülldruck sollte deshalb
mindestens einmal monatlich geprüft werden ⇒ Seite 258.
Fahrweise
Schnelles Kurvenfahren, rasantes Beschleunigen und scharfes Bremsen er-
höhen die Abnutzung der Reifen.
Räder tauschen
Bei deutlich stärkerer Abnutzung der Vorderradbereifung empfiehlt es sich,
die Vorderräder gegen die Hinterräder entsprechend dem Schema zu tau-
schen ⇒ Abb. 176. Dadurch haben alle Reifen etwa die gleiche Lebensdau-
er.
Räder auswuchten
Die Räder eines neuen Fahrzeuges sind ausgewuchtet. Im Fahrbetrieb kann
aber durch verschiedene Einflüsse eine Unwucht entstehen, die sich durch
eine Unruhe der Lenkung bemerkbar macht.
Da eine Unwucht auch erhöhten Verschleiß von Lenkung, Radaufhängung
und Reifen bewirkt, sollten die Räder in diesem Fall neu ausgewuchtet wer-
den. Außerdem muss ein Rad nach der Montage eines neuen Reifens neu
ausgewuchtet werden. Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwerks bewirkt nicht nur erhöhten Rei-
fenverschleiß, sondern beeinträchtigt auch die Fahrsicherheit. Bei starkem
Reifenverschleiß sollten Sie deshalb die Radstellung vom Fachbetrieb über-
prüfen lassen.
ACHTUNG
Wenn ein Reifen während der Fahrt platzt, besteht Unfallgefahr!
● Spätestens, wenn die Reifen bis auf die Verschleißanzeiger abgefah-
ren sind, müssen sie ersetzt werden ⇒ Seite 261. Andernfalls besteht Un-
fallgefahr! Bei hoher Geschwindigkeit auf nasser Straße greifen abgefah-
rene Reifen schlecht. Außerdem „schwimmt“ das Fahrzeug dann eher
(Aquaplaning).
● Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark. Dies kann zur Laufflächenablösung und sogar zum Platzen des Rei-
fens führen – Unfallgefahr! Halten Sie stets die angegebenen Reifenfülld-
ruckwerte ein.
● Bei starkem Reifenverschleiß lassen Sie vom Fachbetrieb die Einstel-
lung des Fahrwerks überprüfen.
● Halten Sie Chemikalien wie Öl, Kraftstoff oder Bremsflüssigkeit von
Reifen fern.
● Lassen Sie defekte Felgen oder Reifen sofort ersetzen!
Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

262Räder und Reifen
Reifen mit Notlaufeigenschaften
Reifen mit Notlaufeigenschaften ermöglichen es, in den
meisten Fällen trotz einer Reifenpanne weiterzufahren.
Bei Fahrzeugen, die ab Werk mit Reifen mit Notlaufeigenschaften 1)
ausgestattet sind, wird ein Reifenfülldruckverlust im Kombiinstru-
ment angezeigt.
Fahren im Notlauf
– Lassen Sie das ESC (ESP)/ASR (TCS) (Elektronisches Stabilisie-
rungsprogramm) eingeschaltet bzw. schalten Sie es bitte ein
⇒ Seite 206.
– Fahren Sie langsam (maximal 80 km/h) und vorsichtig weiter.
– Vermeiden Sie plötzliche Lenk- und Fahrmanöver.
– Fahren Sie möglichst nicht über Hindernisse (z.B. Bordstein)
oder durch Schlaglöcher.
– Achten Sie auf häufiges Eingreifen des ESC (ESP)/ASR (TCS),
Rauchentwicklung am Reifen, Gummigeruch, Rütteln des Fahr-
zeugs oder Klopfgeräusche. Fahren Sie dann nicht weiter.
Reifen mit Notlaufeigenschaften weisen auf der Reifenflanke eine Kennung
auf, die der folgenden Benennung folgt: „DSST“, „Eufonia“, „RFT“, „ROF“,
„RSC“, „SSR“ oder „ZP“.
Diese Reifen haben verstärkte Seitenwände. Wenn die Luft aus dem Reifen
entweicht, wird der Reifen nur noch durch die Seitenwände gestützt (Not-
lauf). Der Druckverlust am Reifen wird im Kombiinstrument angezeigt. Sie können
dann noch höchstens 80 km fahren, unter günstigen Bedingungen (.z. B.
wenig Zuladung) auch noch weiter.
Der defekte Reifen sollte so bald wie möglich gewechselt werden. Die Felge
muss in einem Fachbetrieb auf Beschädigungen geprüft und ggf. ersetzt
werden. Wir empfehlen Ihnen, sich mit Ihrem Kundendienst in Verbindung
zu setzen. Wenn sich mehr als ein Rad im Notlaufbetrieb befindet, verrin-
gert sich die Strecke, die Sie in einem solchen Fall zurücklegen können.
Beginn des Notlaufes
Sobald ein Reifenfülldruckverlust im Kombiinstrument angezeigt wird, be-
findet sich mindestens ein Reifen im Notlauf
⇒ 
.
Ende des Notlaufes
Fahren Sie nicht weiter bei:
● Rauchentwicklung am Reifen
● Gummigeruch
● Vibrationen am Fahrzeug
● Klopfgeräuschen
Wann ist eine Weiterfahrt auch mit Reifen mit Notlaufeigenschaften nicht
mehr möglich?
● Wenn der Reifen z.B. infolge eines Unfalls stark beschädigt wurde. Bei
einem beschädigten Reifen besteht die Gefahr, dass sich Teile der Reifen-
lauffläche lösen und durch die Raddrehung Beschädigungen an Tankein-
füllstutzen, Kraftstoff- oder Bremsleitungen verursachen können.
● Darüber hinaus sollten Sie die Weiterfahrt einstellen, wenn starke Vibra-
tionen auftreten oder das Rad aufgrund starker Wärmeentwicklung anfängt
zu qualmen. 
1)
Je nach Ausstattung und Land.
