Cockpit
Hinweise zur Bedienung
Cockpit
Allgemeine Übersicht
Übersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen. Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung 123
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Luftaustrittsdüsen
Blinker- und Fernlichthebel und Geschwindigkeitsregelanla-
ge* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126, 199
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Kombiinstrument:
– Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
– Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
– Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131, 63
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
1
23456
78
9
10
11
Bedienungselemente für
–
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .45
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . . . . .147
Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Schalter in der Mittelkonsole:
– Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
– ESC (ESP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
– Reifenfülldruckkontrolle
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
– Zigarettenanzünder/Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . 155
– Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
– Start-Stopp* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . . . . .176
12
1314151617181920
2122232425
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

56Cockpit

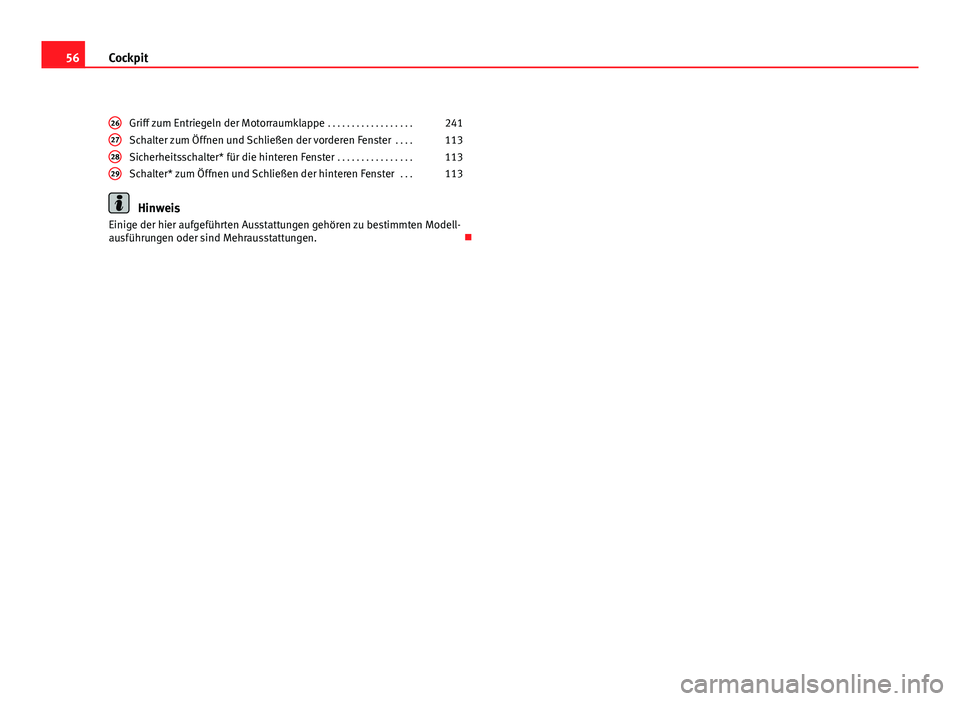

Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . . . .241
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .113
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . . . .113
Schalter* zum Öffnen und Schließen der hinteren Fenster . . .113
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen. 
26272829

57
Cockpit
Instrumente
Übersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.

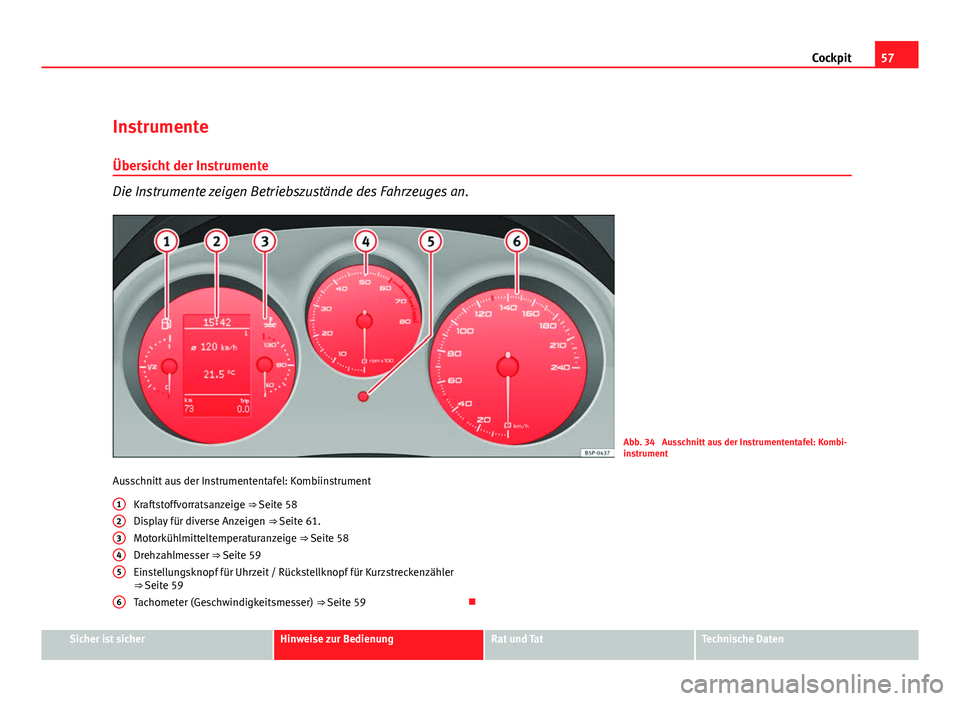

Abb. 34 Ausschnitt aus der Instrumententafel: Kombi-
instrument
Ausschnitt aus der Instrumententafel: Kombiinstrument Kraftstoffvorratsanzeige ⇒ Seite 58
Display für diverse Anzeigen ⇒ Seite 61.
Motorkühlmitteltemperaturanzeige ⇒ Seite 58
Drehzahlmesser ⇒ Seite 59
Einstellungsknopf für Uhrzeit / Rückstellknopf für Kurzstreckenzähler
⇒ Seite 59
Tachometer (Geschwindigkeitsmesser) ⇒ Seite 59 
1
2345
6
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

58Cockpit

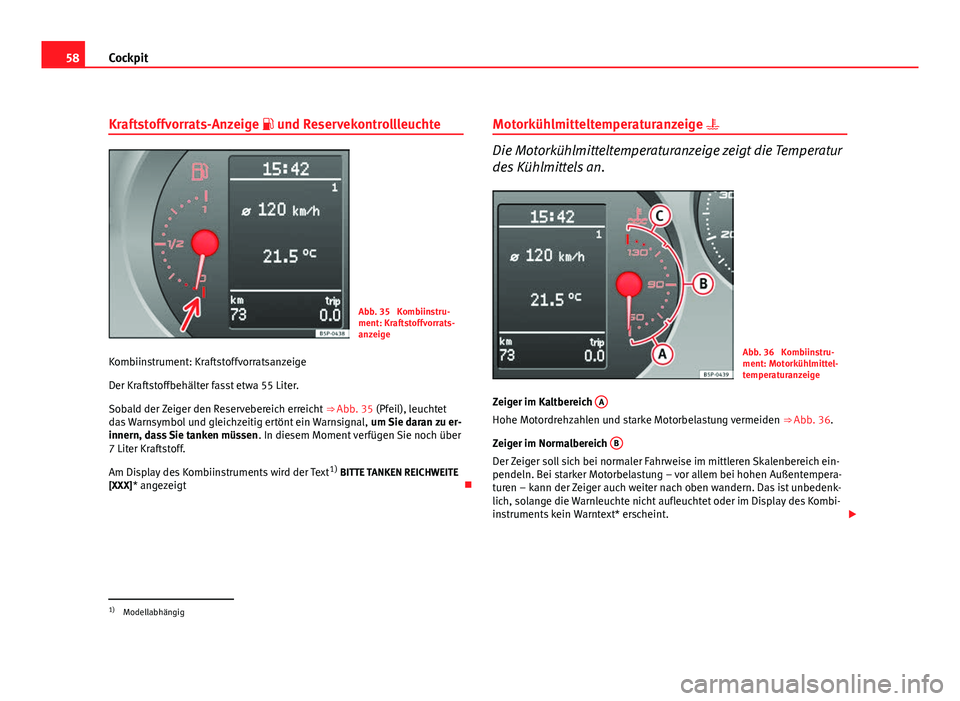

Kraftstoffvorrats-Anzeige  und Reservekontrollleuchte
Abb. 35 Kombiinstru-
ment: Kraftstoffvorrats-
anzeige
Kombiinstrument: Kraftstoffvorratsanzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒ Abb. 35 (Pfeil), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu er-
innern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über
7 Liter Kraftstoff.
Am Display des Kombiinstruments wird der Text 1)
BITTE TANKEN REICHWEITE
[XXX]* angezeigt Motorkühlmitteltemperaturanzeige 
Die Motorkühlmitteltemperaturanzeige zeigt die Temperatur
des Kühlmittels an.
Abb. 36 Kombiinstru-
ment: Motorkühlmittel-
temperaturanzeige
Zeiger im Kaltbereich A
Hohe Motordrehzahlen und starke Motorbelastung vermeiden
⇒ Abb. 36.
Zeiger im Normalbereich B
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich ein-
pendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempera-
turen – kann der Zeiger auch weiter nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display des Kombi-
instruments kein Warntext* erscheint.

1)
Modellabhängig

59
Cockpit

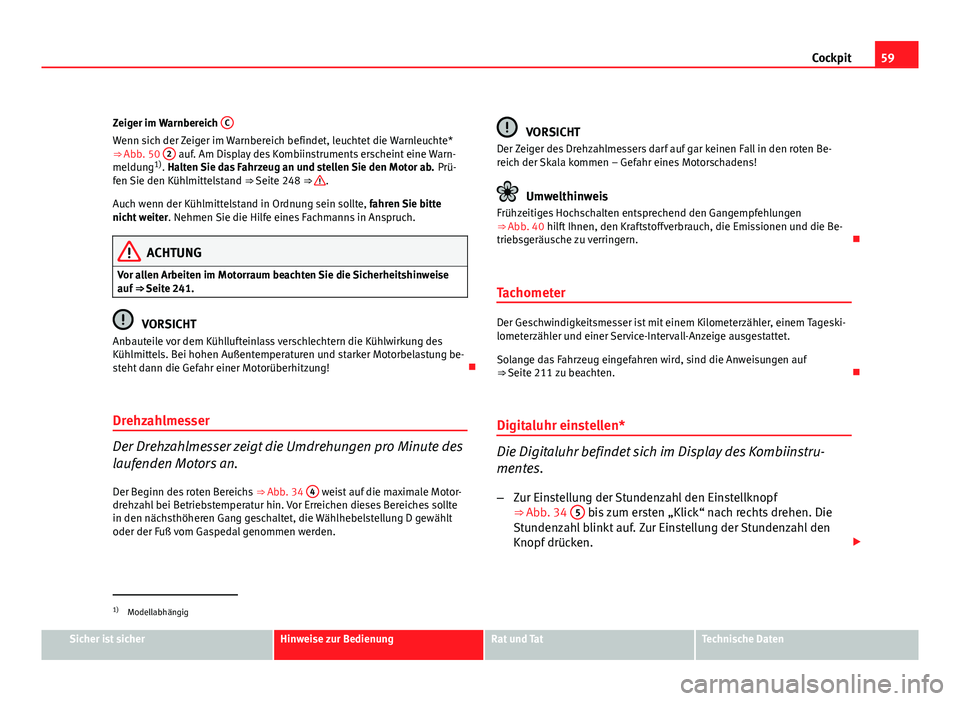

Zeiger im Warnbereich C
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Abb. 50 2 auf. Am Display des Kombiinstruments erscheint eine Warn-
meldung 1)
. Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Prü-
fen Sie den Kühlmittelstand ⇒ Seite 248 ⇒ 
.
Auch wenn der Kühlmittelstand in Ordnung sein sollte, fahren Sie bitte
nicht weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG
Vor allen Arbeiten im Motorraum beachten Sie die Sicherheitshinweise
auf ⇒ Seite 241.
VORSICHT
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des
Kühlmittels. Bei hohen Außentemperaturen und starker Motorbelastung be-
steht dann die Gefahr einer Motorüberhitzung! 
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.
Der Beginn des roten Bereichs ⇒ Abb. 34 4
weist auf die maximale Motor-
drehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Bereiches sollte
in den nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt
oder der Fuß vom Gaspedal genommen werden.
VORSICHT
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Be-
reich der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten entsprechend den Gangempfehlungen
⇒ Abb. 40 hilft Ihnen, den Kraftstoffverbrauch, die Emissionen und die Be-
triebsgeräusche zu verringern. 
Tachometer
Der Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageski-
lometerzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen auf
⇒  Seite 211 zu beachten. 
Digitaluhr einstellen*
Die Digitaluhr befindet sich im Display des Kombiinstru-
mentes. – Zur Einstellung der Stundenzahl den Einstellknopf
⇒ Abb. 34 5
bis zum ersten „Klick“ nach rechts drehen. Die
Stundenzahl blinkt auf. Zur Einstellung der Stundenzahl den
Knopf drücken. 
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

60Cockpit
–Zur Einstellung der Minutenzahl den Einstellknopf bis zum zwei-
ten „Klick“ nach rechts drehen. Die Minutenzahl blinkt auf. Zur
Einstellung der Minutenzahl den Knopf drücken. 
Autogasanlage* Gasvorratsanzeige
Abb. 37 Kombiinstru-
ment: Gasvorratsanzeige
Füllstandanzeige der Autogasanlage
Der Autogas-Vorratsbehälter ⇒ 
in der Reserveradmulde fasst 39 Liter Au-
togas bei einer Außentemperatur von 15 °C ⇒ Seite 235, Autogas tanken.
Der Füllstand kann an der Autogas-Analoganzeige im Kombiinstrument
⇒ Abb. 37 abgelesen werden. Sobald der Reservestand erreicht wird, er- scheint eine Meldung im Display. Füllen Sie so bald wie möglich Autogas
nach.
Wenn während der Fahrt mit Autogas ein akustisches Warnsignal ertönt und
die Meldung
1)
Störung Autogasanlage. Werkstatt aufsuchen. im Display er-
scheint, liegt eine Störung in der Autogasanlage vor. Beauftragen Sie einen
Fachbetrieb mit der Prüfung der Autogasanlage.
ACHTUNG
Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es
kann schwere Verbrennungen und andere Verletzungen verursachen.
● Treffen Sie angemessene Vorsichtsmaßnahmen, um jegliche Brand-
und Explosionsgefahr zu vermeiden.
● Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z.B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.
Hinweis
● Beim durchschnittlichen Kraftstoffverbrauch und der Restreichweite, die
in der Multifunktionsanzeige (MFA) 2)
am Display 1)
des Kombiinstruments
angezeigt werden, handelt es sich um annähernde Werte.
● Abhängig von der Betriebsart (Autogas oder Benzinbetrieb) werden in
der MFA zwei verschiedene Verbrauchswerte angezeigt.
● Bitte überprüfen Sie den Kraftstoffvorrat im Tank anhand der Kraftstoff-
vorratsanzeige im Kombiinstrument ⇒ Seite 58.
● Werden häufig Kurzstrecken zurückgelegt – insbesondere bei niedriger
Außentemperatur–, wird das Fahrzeug öfter mit Benzin als mit Autogas be-
trieben. Deshalb leert sich der Benzinvorratsbehälter möglicherweise
schneller als der Autogas-Vorratsbehälter. 
1)
Modellabhängig
2) Mehrausstattung

61
Cockpit
Display im Kombiinstrument
Display (Anzeige ohne Warn- bzw. Informationstexte)
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.

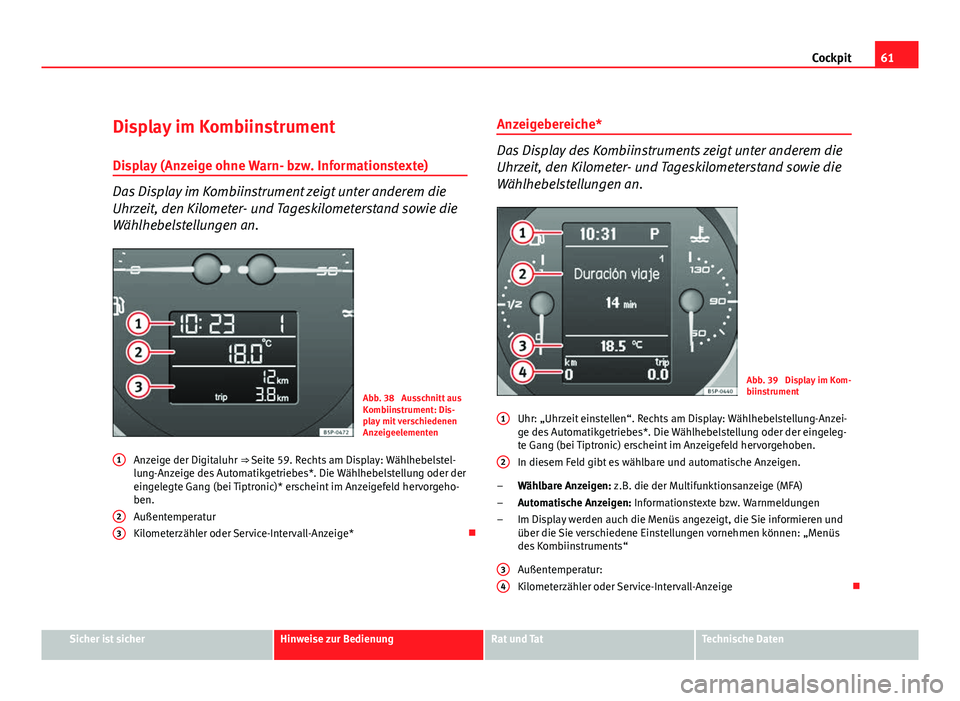

Abb. 38 Ausschnitt aus
Kombiinstrument: Dis-
play mit verschiedenen
Anzeigeelementen
Anzeige der Digitaluhr ⇒ Seite 59. Rechts am Display: Wählhebelstel-
lung-Anzeige des Automatikgetriebes*. Die Wählhebelstellung oder der
eingelegte Gang (bei Tiptronic)* erscheint im Anzeigefeld hervorgeho-
ben.
Außentemperatur
Kilometerzähler oder Service-Intervall-Anzeige* 
1
23
Anzeigebereiche*
Das Display des Kombiinstruments zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Abb. 39 Display im Kom-
biinstrument
Uhr: „Uhrzeit einstellen“. Rechts am Display: Wählhebelstellung-Anzei-
ge des Automatikgetriebes*. Die Wählhebelstellung oder der eingeleg-
te Gang (bei Tiptronic) erscheint im Anzeigefeld hervorgehoben.
In diesem Feld gibt es wählbare und automatische Anzeigen.
Wählbare Anzeigen: z.B. die der Multifunktionsanzeige (MFA)
Automatische Anzeigen: Informationstexte bzw. Warnmeldungen
Im Display werden auch die Menüs angezeigt, die Sie informieren und
über die Sie verschiedene Einstellungen vornehmen können: „Menüs
des Kombiinstruments“
Außentemperatur:
Kilometerzähler oder Service-Intervall-Anzeige 
1
2
–
–
–
3
4
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

62Cockpit
Gangempfehlung*
Diese Anzeige dient zur Verringerung des Kraftstoffver-
brauchs.

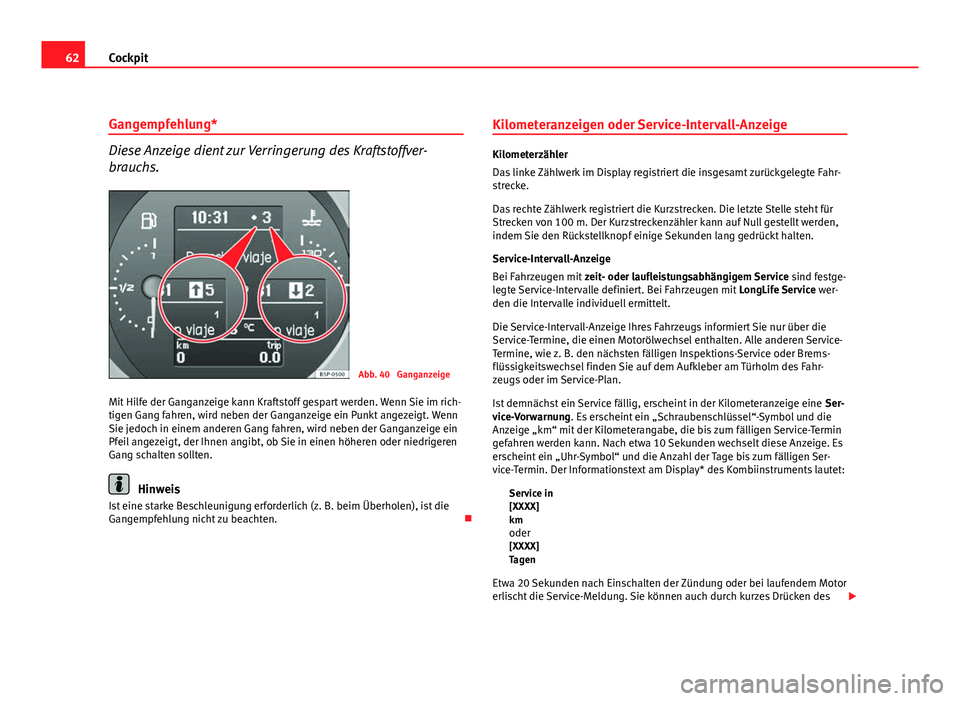

Abb. 40 Ganganzeige
Mit Hilfe der Ganganzeige kann Kraftstoff gespart werden. Wenn Sie im rich-
tigen Gang fahren, wird neben der Ganganzeige ein Punkt angezeigt. Wenn
Sie jedoch in einem anderen Gang fahren, wird neben der Ganganzeige ein
Pfeil angezeigt, der Ihnen angibt, ob Sie in einen höheren oder niedrigeren
Gang schalten sollten.
Hinweis
Ist eine starke Beschleunigung erforderlich (z. B. beim Überholen), ist die
Gangempfehlung nicht zu beachten. Kilometeranzeigen oder Service-Intervall-Anzeige
Kilometerzähler
Das linke Zählwerk im Display registriert die insgesamt zurückgelegte Fahr-
strecke.
Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann auf Null gestellt werden,
indem Sie den Rückstellknopf einige Sekunden lang gedrückt halten.
Service-Intervall-Anzeige
Bei Fahrzeugen mit
zeit- oder laufleistungsabhängigem Service sind festge-
legte Service-Intervalle definiert. Bei Fahrzeugen mit LongLife Service wer-
den die Intervalle individuell ermittelt.
Die Service-Intervall-Anzeige Ihres Fahrzeugs informiert Sie nur über die
Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Service-
Termine, wie z. B. den nächsten fälligen Inspektions-Service oder Brems-
flüssigkeitswechsel finden Sie auf dem Aufkleber am Türholm des Fahr-
zeugs oder im Service-Plan.
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine Ser-
vice-Vorwarnung. Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Ser-
vice-Termin. Der Informationstext am Display* des Kombiinstruments lautet:
Service in
[XXXX]
km
oder [XXXX]
Tagen
Etwa 20 Sekunden nach Einschalten der Zündung oder bei laufendem Motor
erlischt die Service-Meldung. Sie können auch durch kurzes Drücken des 
