2012 Seat Altea XL Betriebsanleitung (in German)

279
Selbsthilfe
Sicherungsbelegung, Instrumententafel links
Sicherungen
NummerVerbraucherAmpere1Nicht belegt 2Nicht belegt 3Nicht belegt 4Nicht belegt 5Nicht belegt 6Nicht belegt 7Nicht belegt 8Nicht belegt 9Airbag5
10Stromversorgung RSE (Display an der Dachkonso-
le)10
11Nicht belegt 12Xenon-Scheinwerfer links10
13Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESC (ESP) / Park Pi-
lot/ Gateway / Durchflussmesser5
14Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESC (ESP)/ Haldex / Lichtschalter10
15Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung / Zu-
satzheizung / AFS-Scheinwerfer / Park Pilot10
16Xenon-Scheinwerfer rechts10
17Motormanagement / RSE-System mit START
STOPP10
18Kombi / Hebel mit START STOPP519Navigation / Radio mit START STOPP15
NummerVerbraucherAmpere
20Park-Pilot (Einparkhilfe) / Schalthebel / ESC-
(ESP)-Steuergerät10
21Nicht belegt 22Volumetrischer Alarmsensor / Alarmhupe523Diagnose / Regensensor / Lichtschalter1024Kundendienst Vorinstallation Anhängerkupplung1525Nicht belegt 26Vakuumpumpe20
27Stromversorgung RSE (Display an der Dachkonso-
le) ohne START STOPP10
28Heckwischermotor2029Nicht belegt 30Steckdose / Zigarettenanzünder2031Nicht belegt 32Nicht belegt 33Heizung4034Nicht belegt 35Nicht belegt 36Nicht belegt 37Nicht belegt 38Nicht belegt 39Anhänger-Steuergerät (Anhängerkupplung)15
40Anhänger-Steuergerät (Blinker, Bremse und
Standlicht links)20
41Anhänger-Steuergerät (Nebelleuchten, Rück-
wärtsgang und Standlicht rechts)20
42Steuergerät Leitungen BCM2043Anhänger-Vorinstallation4044Heckscheibenbeheizung25 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

280Selbsthilfe
NummerVerbraucherAmpere45Fensterheber vorne3046Fensterheber hinten3047Motor (Kraftstoffvorratsanzeige, Relais Benzin)1548Komfort-Steuergerät2049Bedienelemente Heizung4050Sitzheizungen3051Schiebedach2052Scheinwerferwaschanlage2053Kundendienst Vorinstallation Anhängerkupplung2054Taxi (Stromversorgung Taxameter)555Kundendienst Vorinstallation Anhängerkupplung2056Taxi (Stromversorgung Sender)1557Stromversorgung Telefon mit START STOPP1058Steuergerät für Zentralverriegelung30
Einige der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Druckle-
gung entspricht und Änderungen unterworfen ist. Bei Abweichungen haben
die Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang. 
Sicherungsbelegung, Motorraum links
Sicherungen
NummerVerbraucherAmpere1Scheibenwischer202Getriebe DQ20030
NummerVerbraucherAmpere3Steuergerät Leitungen54ABS205Getriebe AQ156Kombiinstrument / Lenksäule57Zündschlüssel408Radio159Telefon / Navigationsgerät TomTom5
10Motorsteuerung5Motorsteuerung1011Nicht belegt 12Elektroniksteuergerät5
13Stromversorgung Einspritzmodul Benzin15Stromversorgung Einspritzmodul Diesel3014Spule20
15Motorsteuerung5Pumpenrelais1016Beleuchtung rechts3017Hupe1518Nicht belegt 19Scheibenwischer30
20Wasserpumpe10Pumpe Drucksensor für Motor 1,8l2021 a)Lambdasonde1522Bremspedal, Geschwindigkeitssensor5
23a)Motorsteuerung5Motorsteuerung10Motorsteuerung1524AKF, Getriebeventil1025a)ABS-Pumpe40


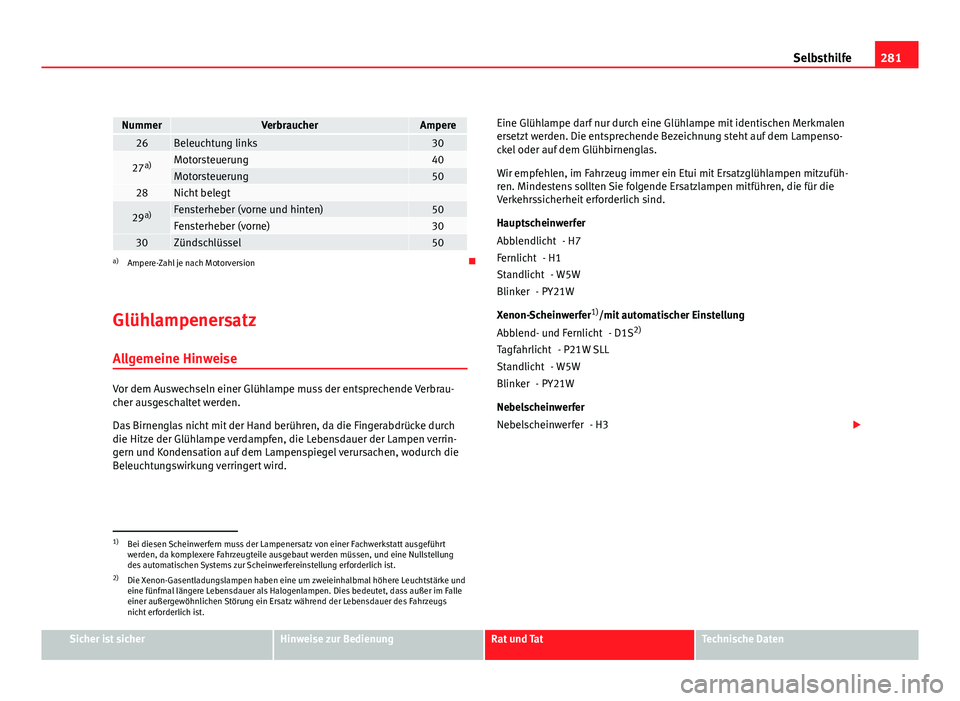

281
Selbsthilfe
NummerVerbraucherAmpere26Beleuchtung links30
27 a)Motorsteuerung40Motorsteuerung5028Nicht belegt
29a)Fensterheber (vorne und hinten)50Fensterheber (vorne)3030Zündschlüssel50a)
Ampere-Zahl je nach Motorversion 
Glühlampenersatz
Allgemeine Hinweise
Vor dem Auswechseln einer Glühlampe muss der entsprechende Verbrau-
cher ausgeschaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch
die Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verrin-
gern und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird. Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzufüh-
ren. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
- H7
- H1 - W5W
- PY21W
Xenon-Scheinwerfer 1)
/mit automatischer Einstellung
- D1S 2)
- P21W SLL
- W5W
- PY21W
Nebelscheinwerfer - H3 
Abblendlicht
Fernlicht
Standlicht
Blinker
Abblend- und Fernlicht
Tagfahrlicht
Standlicht
Blinker
Nebelscheinwerfer
1)
Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen, und eine Nullstellung
des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.
2) Die Xenon-Gasentladungslampen haben eine um zweieinhalbmal höhere Leuchtstärke und
eine fünfmal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im Falle
einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des Fahrzeugs
nicht erforderlich ist.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

282Selbsthilfe
Heckleuchte fest - P21W1)
- P21W
Heckleuchte beweglich - P21W
- P21W
- W5W
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung - C5W
Hinweis
● Aufgrund der meteorologischen Gegebenheiten (Kälte, Feuchtigkeit)
können die Scheinwerfer vorne, die Nebelleuchten, die Heckleuchten und
die Blinker für kurze Zeit beschlagen. Dies hat keinen Einfluss auf die Le-
bensdauer der Beleuchtungsanlage. Bei eingeschalteter Beleuchtung ver-
schwindet der Beschlag im Bereich des Lichtkegels nach kurzer Zeit. Den-
noch können die Ränder auf der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Abständen von der Funktions-
tüchtigkeit sämtlicher Beleuchtungseinrichtungen Ihres Fahrzeugs, vor al-
lem der Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit,
sondern auch der anderer Verkehrsteilnehmer.
● Da einige der Lampen nur schwer zugänglich sind, sollten diese von ei-
ner Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch be-
schrieben, wie dieser Austausch durchgeführt werden muss, mit Ausnahme
der Nebelscheinwerfer* und der Innenbeleuchtung. 
Bremsleuchten/Standlicht
Blinker
Nebelschlussleuchte (Fahrerseite)
Rückfahrleuchte (Beifahrerseite)
Standlicht
Seitlicher Blinker
Kennzeichenbeleuchtung
Hauptscheinwerfer
Abb. 186 Glühlampen
des Hauptscheinwerfers
Blinker
Abblendlicht
Fernlicht
Standlicht 
A
BCD
1)
Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten. Bei
durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.

283
Selbsthilfe
Glühlampe für Blinker
Abb. 187 Glühlampe für
Blinker
– Öffnen Sie die Motorraumklappe.
– Den Lampenträger ⇒ Abb. 187 A
nach links drehen und zie-
hen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. Abblendlicht
Abb. 188 Abblendlicht
Abb. 189 Abblendlicht
– Öffnen Sie die Motorraumklappe.
– Die Streben ⇒ Abb. 188 1
in Pfeilrichtung verschieben und
den Deckel abnehmen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

284Selbsthilfe

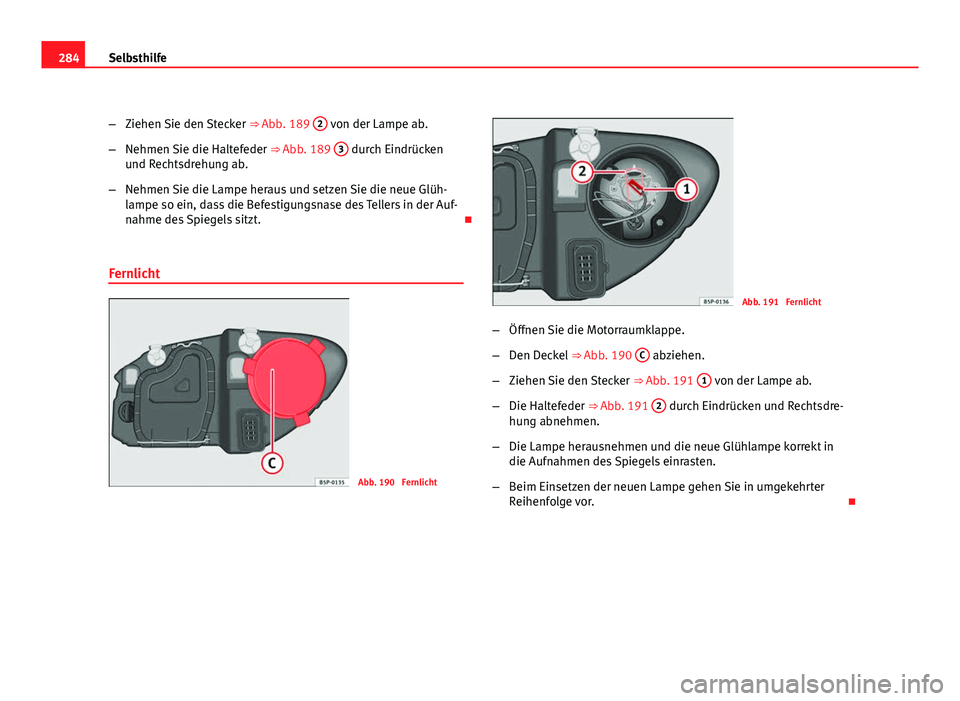

–Ziehen Sie den Stecker ⇒ Abb. 189 2
von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 189 3
durch Eindrücken
und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh-
lampe so ein, dass die Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt. 
Fernlicht
Abb. 190 Fernlicht
Abb. 191 Fernlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 190 C
abziehen.
– Ziehen Sie den Stecker ⇒ Abb. 191 1
von der Lampe ab.
– Die Haltefeder ⇒ Abb. 191 2
durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in
die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 

285
Selbsthilfe

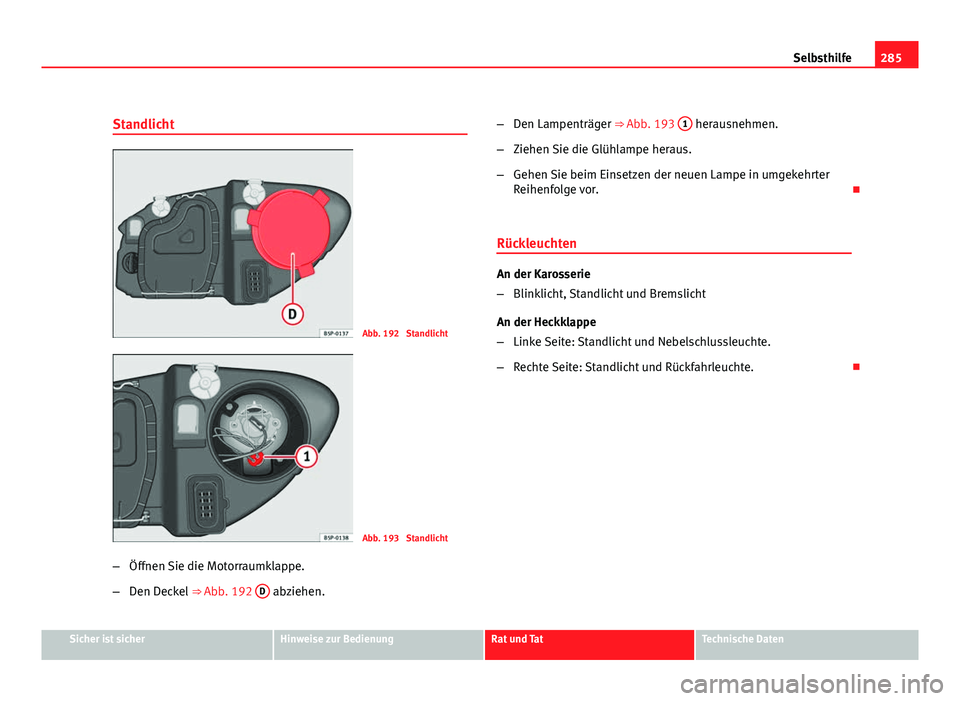

Standlicht
Abb. 192 Standlicht
Abb. 193 Standlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 192 D
abziehen. –
Den Lampenträger ⇒ Abb. 193 1
herausnehmen.
– Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter
Reihenfolge vor. 
Rückleuchten
An der Karosserie
– Blinklicht, Standlicht und Bremslicht
An der Heckklappe
– Linke Seite: Standlicht und Nebelschlussleuchte.
– Rechte Seite: Standlicht und Rückfahrleuchte. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

286Selbsthilfe

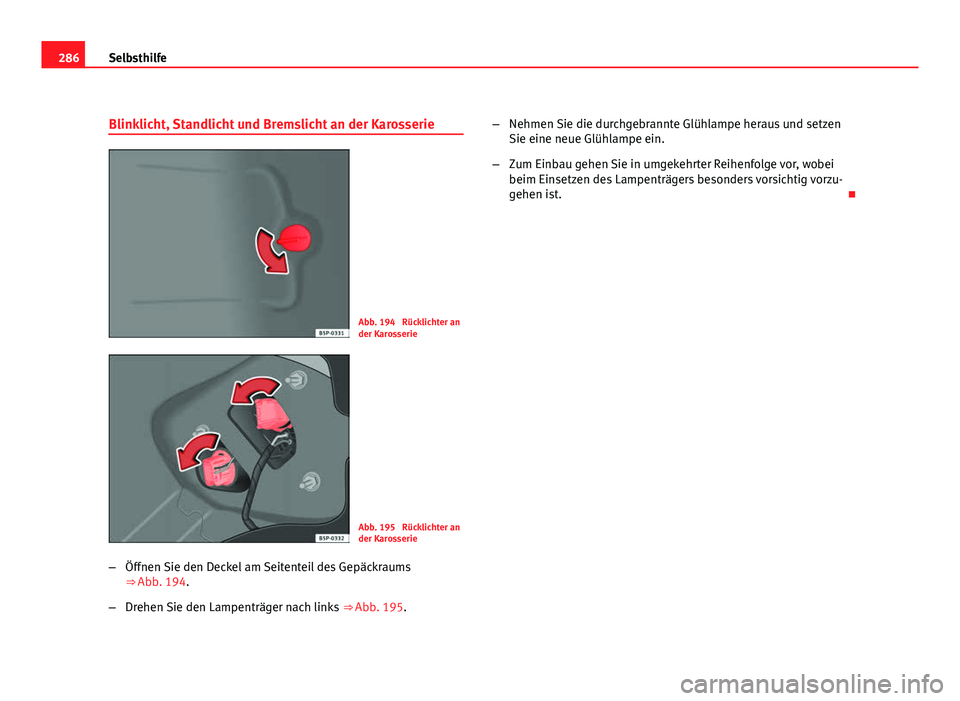

Blinklicht, Standlicht und Bremslicht an der Karosserie
Abb. 194 Rücklichter an
der Karosserie
Abb. 195 Rücklichter an
der Karosserie
– Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒ Abb. 194.
– Drehen Sie den Lampenträger nach links ⇒ Abb. 195.–
Nehmen Sie die durchgebrannte Glühlampe heraus und setzen
Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei
beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist. 
