2012 Seat Altea XL Betriebsanleitung (in German)

167
Klimatisierung
ACHTUNG
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 174. 
Innenraum heizen oder kühlen
Abb. 130 In der Instrumententafel: Bedienelemente
der Climatic
Beheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒ Abb. 130 1
nach rechts,
bis die gewünschte Heizleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Mit dem Luftverteilungsregler können Sie den Luftstrom in die
gewünschte Richtung einstellen: 
(zur Windschutzscheibe), 
(zum Oberkörper),
 (in den Fußraum) und  (zur Wind-
schutzscheibe und in den Fußraum).
Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste ⇒ Abb. 129 AC
ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünsch-
te Kühlleistung erreicht ist. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

168Klimatisierung
–Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die
gewünschte Richtung: 
(zur Windschutzscheibe),  (zum
Oberkörper),  (in den Fußraum) und  (zur Windschutzschei-
be und in den Fußraum).
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Motor seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Tem-
peratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei ho- her Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht
und ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:
●
Der Motor läuft nicht.
● Das Gebläse ist ausgeschaltet.
● Die Außentemperatur liegt unter +3 °C.
● Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.
● Die Sicherung der Klimaanlage ist defekt.
● Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen. 
Umluftbetrieb 
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Fahrzeuginnere gelangt.
Abb. 131 In der Instrumententafel: Bedienelemente
der Climatic


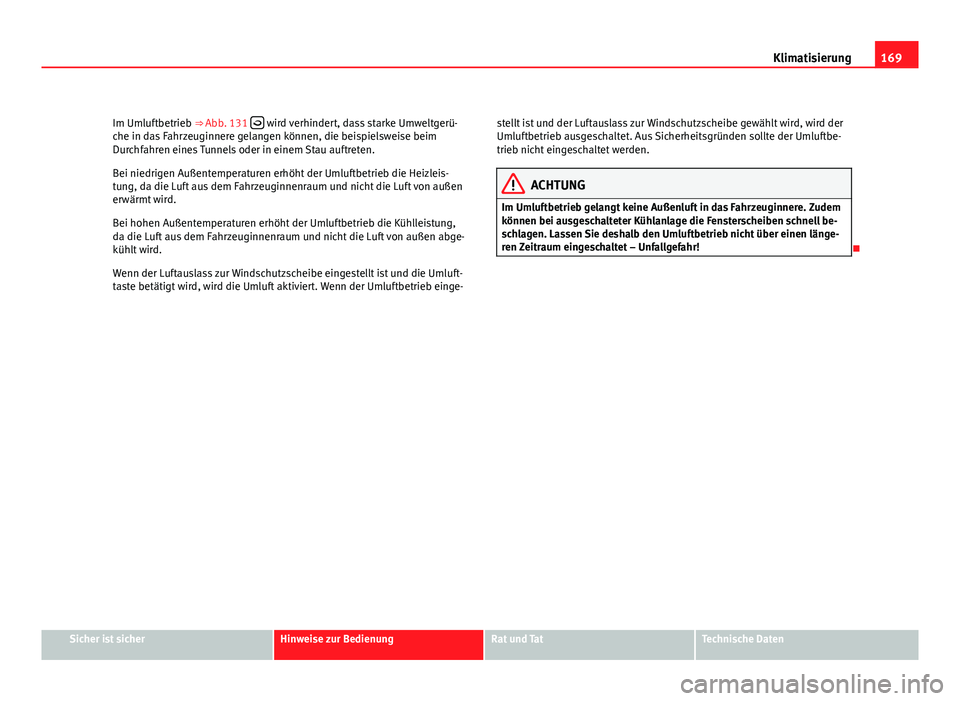

169
Klimatisierung
Im Umluftbetrieb ⇒ Abb. 131 
wird verhindert, dass starke Umweltgerü-
che in das Fahrzeuginnere gelangen können, die beispielsweise beim
Durchfahren eines Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abge-
kühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umluft-
taste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb einge- stellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der
Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbe-
trieb nicht eingeschaltet werden.
ACHTUNG
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell be-
schlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen länge-
ren Zeitraum eingeschaltet – Unfallgefahr!

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

170Klimatisierung
2C-Climatronic*
Schalter
Die Bedienelemente ermöglichen getrennte Klimaeinstellungen für links / rechts.
Abb. 132 In der Instrumententafel: Bedienelemente
2C-Climatronic
Die Klimaanlage reguliert die Temperatur bei laufendem Motor und
eingeschaltetem Gebläse.
– Zur Einstellung der Temperatur auf der linken bzw. rechten Seite
drehen Sie die Einstellräder für die Temperaturvorwahl
⇒ Abb. 132.
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion einge-
schaltet. Die aktivierte Funktion wird am Display des Radios an-
gezeigt. Zudem werden alle Funktionen mit LEDs beleuchtet.
Zum Ausschalten der Funktion drücken Sie die Taste nochmals.
Die Temperatur kann für die linke und die rechte Seite des Fahrzeuginnen-
raumes getrennt eingestellt werden. Taste

– Defrostfunktion der Frontscheibe. Die angesaugte Außenluft
wird an die Windschutzscheibe geleitet. Sollte die Umluftfunktion akti-
viert sein, schaltet diese beim Einschalten der Defrostfunktion aus. Bei
Temperaturen über 3 °C wird die Kühlanlage automatisch eingeschaltet
und das Gebläse um eine Gebläsestufe erhöht, um die Luft zu entfeuch-
ten. Die Taste wird gelb hinterleuchtet und das Symbol wird am Display
des Radios bzw. des Navigationssystems angezeigt.
Taste 
– Luftverteilung oben
Taste  – Luftverteilung Mitte
Taste  – Luftverteilung unten
Taste  – manueller Umluftbetrieb
Taste  – Heckscheibenbeheizung. Etwa 20 Minuten nach dem Ein-
schalten wird die Beheizung automatisch ausgeschaltet. Sie lässt sich 
1
23456

171
Klimatisierung
aber auch vorzeitig durch erneutes Drücken der Taste ausschalten. Die
Taste wird gelb hinterleuchtet und das Symbol erscheint am Display.
Taste AUTO
– Automatische Temperatur-, Gebläse- und Luftverteilungs-
regelung ⇒  Seite 172
Taste DUAL
- Gleichschaltung 2-Zonen
Taste OFF – Ein- und Ausschalten der 2C-Climatronic
⇒ Seite 173
Gebläseregler ⇒ Seite 173
Taste AC
– Zum Einschalten der Klimaanlage
ACHTUNG
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 174. 
7
891011
Informationsanzeige der Climatronic
Die Informationen der Climatronic können am Display des
werkseitig installierten Radios bzw. Radio-/Navigationssys-
tems angezeigt werden.
Abb. 133 Display des
Navigationssystems mit
Informationen der Climat-
ronic
Abb. 134 Display des
Radios mit Informationen
der Climatronic

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

172Klimatisierung
Das Einschalten der jeweils ausgewählten Funktion wird mit den LEDs an
den Bedienelementen der Climatronic angezeigt.
Sobald Änderungen an den Einstellungen der Climatronic vorgenommen
werden, werden die jeweils aktuellen Einstellungen zudem kurz am Display
des werkseitig installierten Radios bzw. Radio-/Navigationssystems ange-
zeigt.
Die Symbole am Display des Radios bzw. Radio-/Navigationssystems sind
gleich wie die Symbole an den Bedienelementen der Climatronic. 
Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftstrom und
Luftverteilung automatisch so geregelt, dass ein vorgegebe-
nes Temperaturniveau schnellstmöglich erreicht und dann
konstant gehalten wird. Die Temperatur ist für die linke und rechte Seite des Fahrzeugin-
nenraums getrennt regelbar.
Automatikbetrieb einschalten
– Drücken Sie die Taste AUTO
⇒ 
Abb. 132. Am Display des Radios
wird „AUTO High“ angezeigt (hohe Gebläsestufe).
– Drücken Sie erneut die Taste AUTO
⇒ 
Abb. 132. Am Display des
Radios wird „AUTO Low“ angezeigt (niedrige Gebläsestufe).
Je nach Version und Ausführung kann Ihr Fahrzeug wie folgt ausgestattet
sein: Im Automatikbetrieb wird bei einer eingestellten Temperatur von 22 °C
(72 °F) schnell eine angenehme Temperatur im Fahrzeuginnenraum erreicht.
Diese Einstellung sollte deshalb nur dann verändert werden, wenn das per-
sönliche Wohlbefinden oder bestimmte Umstände dies erfordern. Es kann
eine Innenraumtemperatur zwischen +18 °C (64 °F) und +26 °C (80 °F) vor-
eingestellt werden. Es handelt sich hierbei um annähernde Temperaturwer-
te, die je nach den klimatischen Außenbedingungen leicht schwanken kön-
nen.
Die Climatronic hält ein bestimmtes Temperaturniveau vollautomatisch kon-
stant. Dazu werden die Temperatur der ausströmenden Luft, die Gebläsestu-
fen und die Luftverteilung selbsttätig verändert. Auch starke Sonnenein-
strahlung wird durch die Anlage berücksichtigt, so dass ein Nachregeln von
Hand überflüssig ist. Deshalb bietet in fast allen Fällen der
Automatikbe-
trieb die besten Voraussetzungen für das Wohlbefinden der Fahrzeuginsas-
sen über alle Jahreszeiten hinweg.
Der Automatikbetrieb wird aufgehoben, sobald eine der Tasten für Luftver-
teilung, für das Gebläse, die Taste 
oder die Umlufttaste  betätigt wird.
Die Temperatur wird entsprechend den vom Benutzer manuell eingestellten
Parametern geregelt.
Hinweis
Es gibt zwei Automatikbetriebe:
● Automatikbetrieb LO: Berechnung der Luftmenge für zwei Personen.
● Automatikbetrieb HI: Berechnung der Luftmenge für mehr als zwei Per-
sonen. 

173
Klimatisierung
Manueller Betrieb
Im manuellen Betrieb können die Lufttemperatur, Luftstrom und Luftverteilung selbst bestimmt werden.
Abb. 135 Bedienelemente der 2C-Climatronic an der
Instrumententafel.
Manuellen Betrieb einschalten
– Zum Einschalten des manuellen Betriebs betätigen Sie eine der
Tasten ⇒ Abb. 135 1
bis 5 oder aber die Gebläsetasten 10.
Die jeweils eingestellte Funktion wird am Display des Radios
bzw. des Navigationssystems angezeigt.
Temperatur
Es gibt für die linke und rechte Seite des Fahrzeuginnenraums getrennte
Temperaturregler. Die eingestellte Temperatur wird im Display oberhalb des
jeweiligen Reglers angezeigt. Es kann eine Innenraumtemperatur zwischen
+18 °C (64 °F) und +26 °C (80 °F) voreingestellt werden. Es handelt sich
hierbei um annähernde Temperaturwerte, die je nach den klimatischen Au-
ßenbedingungen leicht schwanken können. Bei einer Temperaturvorwahl unter 18 °C (64 °F) wird am Display
LO ange-
zeigt. Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird
nicht geregelt.
Bei einer Temperaturvorwahl über 26 °C (80 °F) wird am Display HI ange-
zeigt. Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird
nicht geregelt.
Gebläse
Das Gebläse kann über die Tasten 10
stufenlos eingestellt werden. Das Ge-
bläse sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft
ins Fahrzeug gelangt. Durch Drücken der Taste  bis auf das Minimum -1
wird die Climatronic abgeschaltet.
Luftverteilung
Mit den Tasten 
,  und  lässt sich die Luftverteilung regeln. Zusätzlich
können damit einige Luftaustrittsdüsen separat geöffnet oder geschlossen
werden. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

174Klimatisierung
Klimaanlage ein-/ausschalten
Bei gedrückter Taste AC
(LED leuchtet auf) ist die Klimaanlage eingeschal-
tet.
Bei gelöster Taste AC
(LED ist aus) ist die Klimaanlage ausgeschaltet.
Bei gelöster Taste AC
ist die Klimaanlage ausgeschaltet, wodurch der Kraft-
stoffverbrauch verringert wird. Die Temperatur wird weiterhin geregelt. Die
eingestellte Temperatur kann nur erreicht werden, wenn sie höher als die
Außentemperatur ist.
Temperaturvorwahl für den Fahrer und den Beifahrer
Die Taste DUAL
dient zur Gleichschaltung der beiden Klimabereiche der Cli-
matronic.
Bei gedrückter Taste DUAL
(LED leuchtet auf) ist der Klimabereich der Cli-
matronic in individuelle Bereiche unterteilt, z.B.: Temperaturvorwahl für die
Fahrerseite 22 °C und Temperaturvorwahl für die Beifahrerseite 23 °C.
Bei gelöster Taste DUAL
(LED leuchtet nicht) ist der Klimabereich der Climat-
ronic gleichgeschaltet, z. B.: Temperaturvorwahl für die Fahrerseite 22 °C
und Temperaturvorwahl für die Beifahrerseite 22 °C.
Wenn die Temperaturvorwahl für die Beifahrerseite bei gelöster Taste DUAL
geändert wird, wird diese Funktion automatisch aktiviert. 
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Au-
ßenluft in das Fahrzeuginnere gelangt.
– Drücken Sie die Taste 
⇒ Abb. 135
2, um den Umluftbetrieb
ein- oder auszuschalten. Bei eingeschaltetem Umluftbetrieb er-
scheint am Display das Symbol . Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten können.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abge-
kühlt wird.
Wenn der Luftauslass zur Windschutzscheibe eingestellt ist und die Umluft-
taste betätigt wird, wird die Umluft aktiviert. Wenn der Umluftbetrieb einge-
stellt ist und der Luftauslass zur Windschutzscheibe gewählt wird, wird der
Umluftbetrieb ausgeschaltet. Aus Sicherheitsgründen sollte der Umluftbe-
trieb nicht eingeschaltet werden.
ACHTUNG
Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell be-
schlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen länge-
ren Zeitraum eingeschaltet – Unfallgefahr!

Allgemeine Hinweise
Der Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verun-
reinigungen der Außenluft (z.B. Staub oder Pollen) im Fahrzeuginneren be-
trächtlich reduziert bzw. zurückgehalten werden. 
