2012 Seat Altea XL Betriebsanleitung (in German)

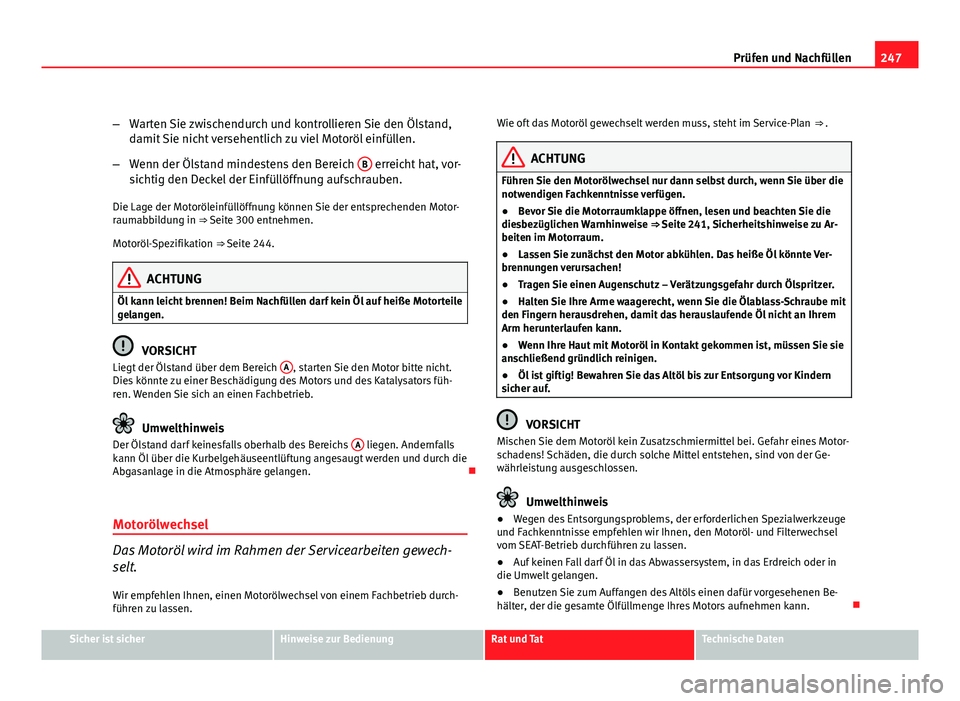

247
Prüfen und Nachfüllen
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand,
damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens den Bereich B
erreicht hat, vor-
sichtig den Deckel der Einfüllöffnung aufschrauben.
Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒ Seite 300 entnehmen.
Motoröl-Spezifikation ⇒ Seite 244.
ACHTUNG
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
VORSICHT
Liegt der Ölstand über dem Bereich A, starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators füh-
ren. Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs A liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen. 
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewech-
selt.
Wir empfehlen Ihnen, einen Motorölwechsel von einem Fachbetrieb durch-
führen zu lassen. Wie oft das Motoröl gewechselt werden muss, steht im Service-Plan
⇒ .
ACHTUNG
Führen Sie den Motorölwechsel nur dann selbst durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ Seite 241, Sicherheitshinweise zu Ar-
beiten im Motorraum.
● Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Ver-
brennungen verursachen!
● Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
● Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
● Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
● Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.
VORSICHT
Mischen Sie dem Motoröl kein Zusatzschmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Ge-
währleistung ausgeschlossen.
Umwelthinweis
● Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
● Auf keinen Fall darf Öl in das Abwassersystem, in das Erdreich oder in
die Umwelt gelangen.
● Benutzen Sie zum Auffangen des Altöls einen dafür vorgesehenen Be-
hälter, der die gesamte Ölfüllmenge Ihres Motors aufnehmen kann. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

248Prüfen und Nachfüllen
Kühlmittel
Kühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindes-
tens 40 % Kühlmittelzusatz.
Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindes-
tens 40 %-igen Anteil unseres Kühlmittelzusatzes G12+ oder eines Zusatzes
nach der Spezifikation TL-VW 774 F befüllt sein (zu erkennen an der lila Far-
be). Diese Mischung bietet nicht nur einen Frostschutz bis -25 °C, sondern
stellt auch besonders für die Leichtmetallteile des Kühlsystems einen Korro-
sionsschutz dar. Außerdem verhindert sie Kalkansatz und erhöht den Siede-
punkt des Kühlmittels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40 % betragen,
auch wenn bei warmen Temperaturen der Frostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärkerer Frostschutz erforderlich, kann
der Anteil des Kühlmittelzusatzes G12+ erhöht werden. Allerdings nur bis
auf höchstens 60 %, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem 60
%-igen Anteil des Kühlmittelzusatzes bietet einen Frostschutz bis etwa
-40 °C.
ACHTUNG
● Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.
● Der Anteil des Kühlmittelzusatzes G12+ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur errechnet werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrie-
ren und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht
funktioniert, besteht Erfrierungsgefahr!
VORSICHT
● Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwir-
kung erheblich beeinträchtigen. Die dadurch entstehenden Schäden kön-
nen zu Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschä-
den führen.
● Sie können den Kühlmittelzusatz G12+ (lila Färbung) mit dem Kühlmit-
telzusatz G12 (rote Färbung) oder dem Kühlmittelzusatz G11 vermischen.
Der Kühlmittelzusatz G12 (rot) darf jedoch nicht mit G11 gemischt werden. 
Kühlmittelstand prüfen und nachfüllen 
Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.
Abb. 169 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ 
in Sicherheitshinweise zu Ar-
beiten im Motorraum auf Seite 241. 

249
Prüfen und Nachfüllen
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen
auf den Deckel des Kühlmittel-Ausgleichsbehälters und schrau-
ben Sie den Deckel vorsichtig ab ⇒ 
.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl-
mittelstand ab.
– Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-Mar-
kierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
– Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur
„MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entsprech-
enden Motorraumabbildung in ⇒ Seite 300 entnehmen. Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen ent-
sprechen ⇒ Seite 248. Falls Ihnen in einem Notfall der Kühlmittelzu-
satz G12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz ein-
füllen. Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie
das richtige Mischungsverhältnis mit dem vorgeschriebenen Kühlmittelzu-
satz so bald wie möglich wieder herstellen ⇒ Seite 248.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel. Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel
wird sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G12+ (lila) darf mit G12 (rot) und auch mit G11 ver-
mischt werden.ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 241.
● Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbe-
hälters, solange der Motor warm ist. Anderenfalls besteht Verbrühungs-
gefahr!
VORSICHT
● Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G12 mit einem anderen Kühlmittel vermischt. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
● Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Sie Motorschäden. Ein größerer
Kühlmittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Su-
chen Sie umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem
überprüfen. Gefahr eines Motorschadens! 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

250Prüfen und Nachfüllen
Waschwasser und Scheibenwischerblätter
Waschwasser nachfüllen 
Das Waschwasser für die Scheibenwaschanlage sollte im-
mer mit Scheibenreiniger gemischt werden.
Abb. 170 Im Motorraum:
Deckel des Scheibenwa-
schwasserbehälters
Die Scheibenwaschanlage und die Scheinwerferwaschanlage werden über
den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit versorgt.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir emp-
fehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel beizumi-
schen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher Reini-
gungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr über
verwendet werden sollten. Bitte beachten Sie die auf der Verpackung ange-
gebenen Mischungsvorschriften.
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 241.
VORSICHT
● Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
● Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem
vom Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen verstopft
werden. 

251
Prüfen und Nachfüllen
Vordere Scheibenwischerblätter auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare
Sicht. haben Sie stets eine bessere Sicht. Beschädigte
Scheibenwischerblätter sollten umgehend gewechselt wer-
den.
Abb. 171 Scheibenwi-
scher in Service-Stellung
Abb. 172 Scheibenwi-
scherblätter vorne aus-
wechseln
Zum Wechseln der Scheibenwischerblätter müssen die Scheiben-
wischer von der Ruhestellung in die sogenannte Servicestellung
gebracht werden.
Servicestellung (für Wischerblattwechsel)
– Stellen Sie sicher, dass die Wischerblätter nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten und anschließend
(vor Ablauf von ca. 8 Sekunden) den Scheibenwischerhebel auf
die Position Tippwischen stellen. Die Scheibenwischer stellen
sich in die Servicestellung.
Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von der Scheibe weg.
– Drücken Sie auf die seitlichen Sperren und ziehen Sie das Wi-
scherblatt in Pfeilrichtung heraus ⇒ Abb. 172.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

252Prüfen und Nachfüllen
Scheibenwischerblatt einsetzen
–Setzen Sie im Scheibenwischerarm ein Wischerblatt der glei-
chen Länge und Form ein.
– Verschieben Sie das Wischerblatt, bis es einrastet.
– Klappen Sie die Wischerarme auf die Windschutzscheibe zu-
rück.
Die Scheibenwischerarme kehren in ihre Ausgangsstellung zurück, wenn
Sie die Zündung einschalten und den Scheibenwischerhebel betätigen oder
sobald Sie schneller als 6 km/h fahren.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert
oder bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem
Fall einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!
● Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
● Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
VORSICHT
● Defekte oder verschmutzte Scheibenwischerblätter können die Wind-
schutzscheibe zerkratzen.
● Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden. ●
Bewegen Sie niemals den Scheibenwischer oder den Scheibenwischer-
arm mit der Hand. Sie könnten beschädigt werden.
● Klappen Sie die Wischerarme nur in der Service-Stellung nach vorne. An-
dernfalls kann die Motorraumklappe beschädigt werden.
Hinweis
● Die Wischerarme können nur dann in die Servicestellung gebracht wer-
den, wenn die Motorraumklappe vollständig geschlossen ist. 
Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Heckwischerblatt sorgt für klare Sicht. Be-
schädigte Scheibenwischerblätter sollten umgehend ge-
wechselt werden.
Abb. 173 Scheibenwi-
scherblatt hinten aus-
wechseln
Wischerblatt abnehmen
– Heben Sie den Heckwischerarm an. 

253
Prüfen und Nachfüllen
– Ziehen Sie das Wischerblatt in Pfeilrichtung 2
heraus.
Wischerblatt befestigen
– Setzen Sie das Wischerblatt in den Heckwischerarm ein, bis ein
Klicken zu hören ist.
Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es, wenn nötig.
Wenn das Wischerblatt kratzt , sollte es bei Beschädigung ersetzt oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!
● Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.
● Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
VORSICHT
● Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.
● Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten, da dies die Wischer-
blätter beschädigt.
● Verstellen Sie den Heckscheibenwischer niemals von Hand. Er könnte
beschädigt werden. Bremsflüssigkeit
Bremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.
Abb. 174 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters
– Lesen Sie den Stand der Bremsflüssigkeit am durchsichtigen
Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss im-
mer zwischen den Markierungen „MIN“ und „MAX“ liegen.
Die Lage des Bremsflüssigkeitsbehälters können Sie aus der entsprechen-
den Motorraumabbildung in ⇒ Seite 300 entnehmen. Er ist am schwarz-ge- lben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbetrieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen.
Wenn sich der Bremsflüssigkeitsstand innerhalb kurzer Zeit übermäßig ver-
ringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

254Prüfen und Nachfüllen
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand
wird durch die Kontrollleuchten im Kombiinstrument angezeigt ⇒ Seite 77.
ACHTUNG
Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒ Seite 241.

Bremsflüssigkeit wechseln
Wie oft die Bremsflüssigkeit gewechselt werden muss, steht
im Service-Plan. Wir empfehlen, die Bremsflüssigkeit bei einem SEAT-Betrieb wechseln zu
lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warn-
hinweise ⇒ 
in Sicherheitshinweise zu Arbeiten im Motorraum auf Sei-
te 241 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüs-
sigkeit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich ge-
senkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt.
Es darf nur Bremsflüssigkeit mit der Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Brems-
flüssigkeit "Original SEAT".
ACHTUNG
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die
Bremsleistung.
● Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit prü-
fen, lesen und beachten Sie die Warnhinweise ⇒ Seite 241.
● Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
● Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im Ser-
vice-Plan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspru-
chung der Bremse zu Blasenbildung in der Bremsanlage kommen. Da-
durch wird die Bremswirkung und somit die Fahrsicherheit beeinträch-
tigt. Es besteht Unfallgefahr!
VORSICHT
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Bremsbeläge und Bremsflüssigkeit müssen nach den gesetzlichen Bestim-
mungen aufgefangen und entsorgt werden. Die SEAT-Betriebe verfügen
über die notwendigen Vorrichtungen und geschultes Personal zur ordnungs-
gemäßen Lagerung und Entsorgung dieser Abfallstoffe. 
