2012 Seat Altea XL navigation

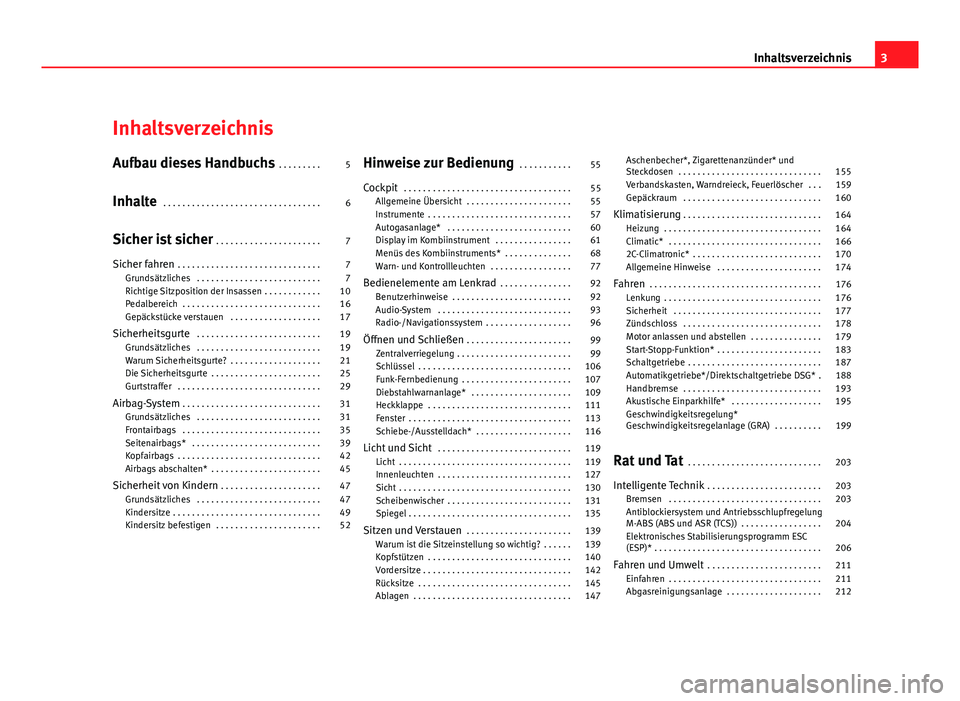

Inhaltsverzeichnis
Aufbau dieses Handbuchs . . . . . . . . . 5
Inhalte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sicher ist sicher . . . . . . . . . . . . . . . . . . . . . . 7
Sicher fahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Richtige Sitzposition der Insassen . . . . . . . . . . . . 10
Pedalbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Gepäckstücke verstauen . . . . . . . . . . . . . . . . . . . 17
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Warum Sicherheitsgurte? . . . . . . . . . . . . . . . . . . . 21
Die Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . 25
Gurtstraffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Airbag-System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Seitenairbags* . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Airbags abschalten* . . . . . . . . . . . . . . . . . . . . . . . 45
Sicherheit von Kindern . . . . . . . . . . . . . . . . . . . . . 47
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Kindersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Kindersitz befestigen . . . . . . . . . . . . . . . . . . . . . . 52 Hinweise zur Bedienung
. . . . . . . . . . . 55
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Allgemeine Übersicht . . . . . . . . . . . . . . . . . . . . . . 55
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Autogasanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Display im Kombiinstrument . . . . . . . . . . . . . . . . 61
Menüs des Kombiinstruments* . . . . . . . . . . . . . . 68
Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . 77

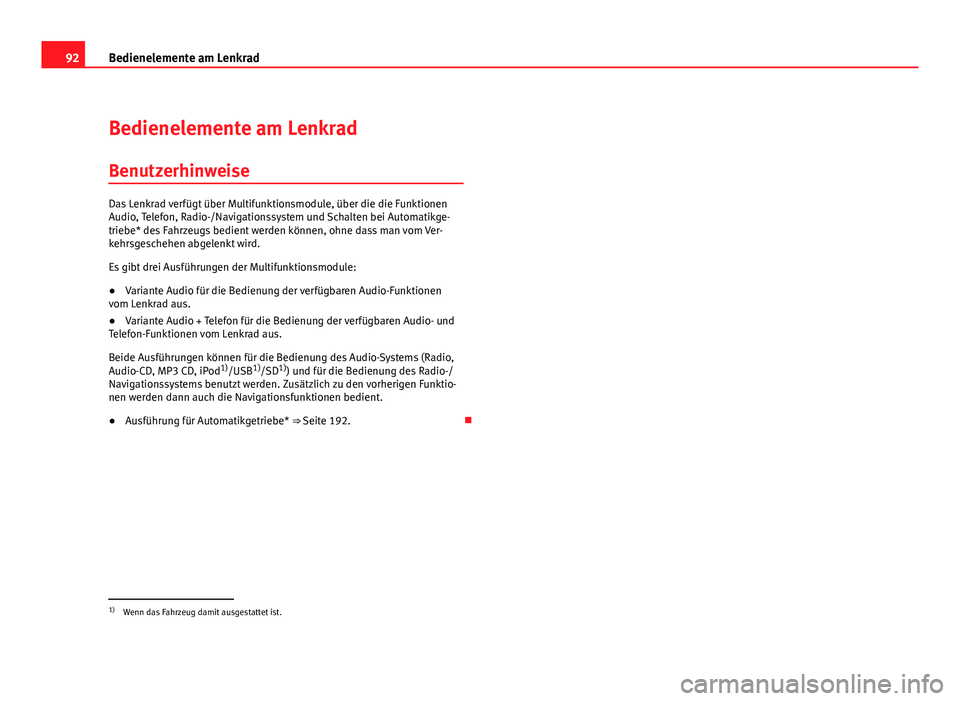

Bedienelemente am Lenkrad . . . . . . . . . . . . . . . 92
Benutzerhinweise . . . . . . . . . . . . . . . . . . . . . . . . . 92
Audio-System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

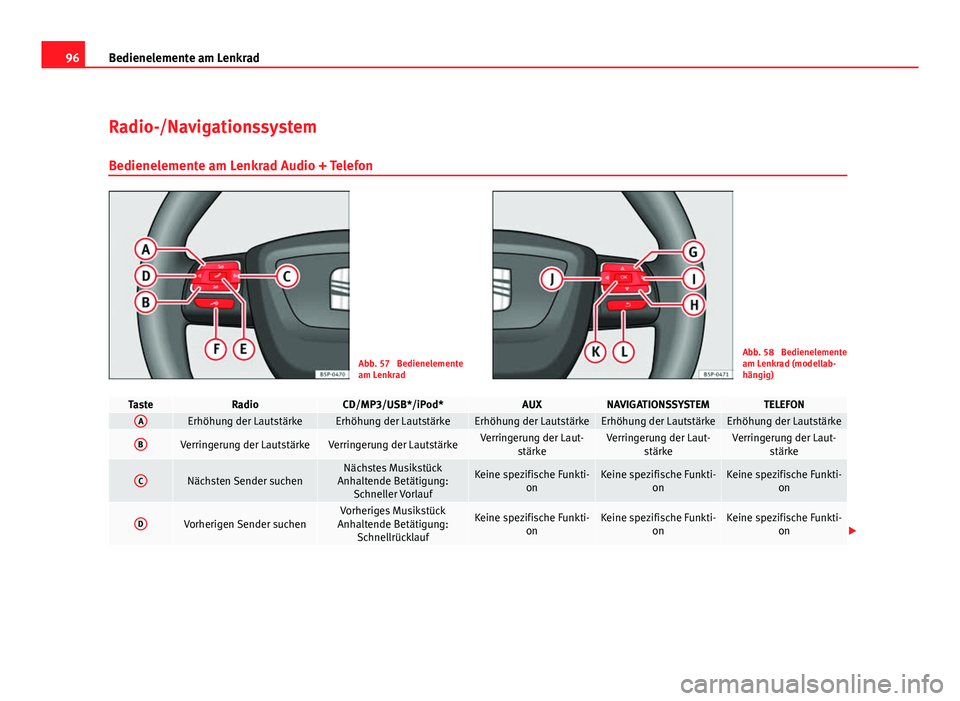

Radio-/Navigationssystem . . . . . . . . . . . . . . . . . . 96
Öffnen und Schließen . . . . . . . . . . . . . . . . . . . . . . 99
Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . 99
Schlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Funk-Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . 107
Diebstahlwarnanlage* . . . . . . . . . . . . . . . . . . . . . 109
Heckklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Fenster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Schiebe-/Ausstelldach* . . . . . . . . . . . . . . . . . . . . 116
Licht und Sicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Licht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Innenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Sicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Scheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Sitzen und Verstauen . . . . . . . . . . . . . . . . . . . . . . 139
Warum ist die Sitzeinstellung so wichtig? . . . . . . 139
Kopfstützen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Rücksitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Ablagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147 Aschenbecher*, Zigarettenanzünder* und
Steckdosen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Verbandskasten, Warndreieck, Feuerlöscher . . . 159
Gepäckraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Klimatisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Heizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . 174
Fahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Lenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Motor anlassen und abstellen . . . . . . . . . . . . . . . 179
Start-Stopp-Funktion* . . . . . . . . . . . . . . . . . . . . . . 183
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Automatikgetriebe*/Direktschaltgetriebe DSG* . 188
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Akustische Einparkhilfe* . . . . . . . . . . . . . . . . . . . 195
Geschwindigkeitsregelung*
Geschwindigkeitsregelanlage (GRA) . . . . . . . . . . 199
Rat und Tat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Intelligente Technik . . . . . . . . . . . . . . . . . . . . . . . . 203
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Antiblockiersystem und Antriebsschlupfregelung
M-ABS (ABS und ASR (TCS)) . . . . . . . . . . . . . . . . . 204
Elektronisches Stabilisierungsprogramm ESC
(ESP)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Fahren und Umwelt . . . . . . . . . . . . . . . . . . . . . . . . 211
Einfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Abgasreinigungsanlage . . . . . . . . . . . . . . . . . . . . 212
3
Inhaltsverzeichnis

55
Cockpit
Hinweise zur Bedienung
Cockpit

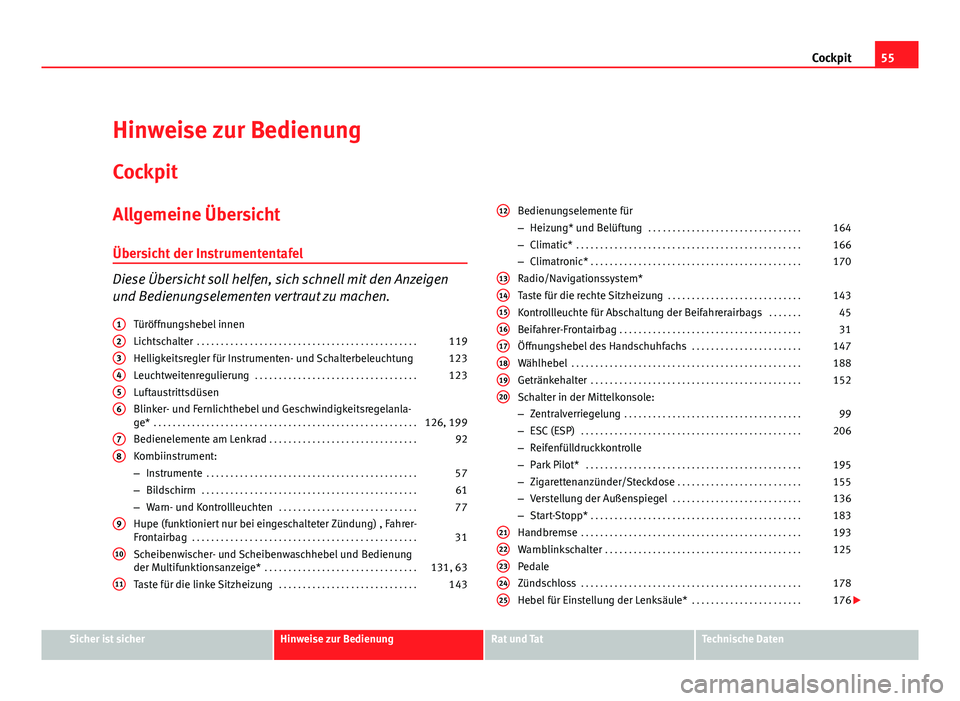

Allgemeine Übersicht
Übersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen. Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung 123
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Luftaustrittsdüsen
Blinker- und Fernlichthebel und Geschwindigkeitsregelanla-
ge* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126, 199
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Kombiinstrument:
– Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
– Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
– Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131, 63
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
1
23456
78
9
10
11
Bedienungselemente für
–
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .45
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . . . . .147
Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Schalter in der Mittelkonsole:
– Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
– ESC (ESP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
– Reifenfülldruckkontrolle
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
– Zigarettenanzünder/Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . 155
– Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
– Start-Stopp* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . . . . .176
12
1314151617181920
2122232425
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

70Cockpit

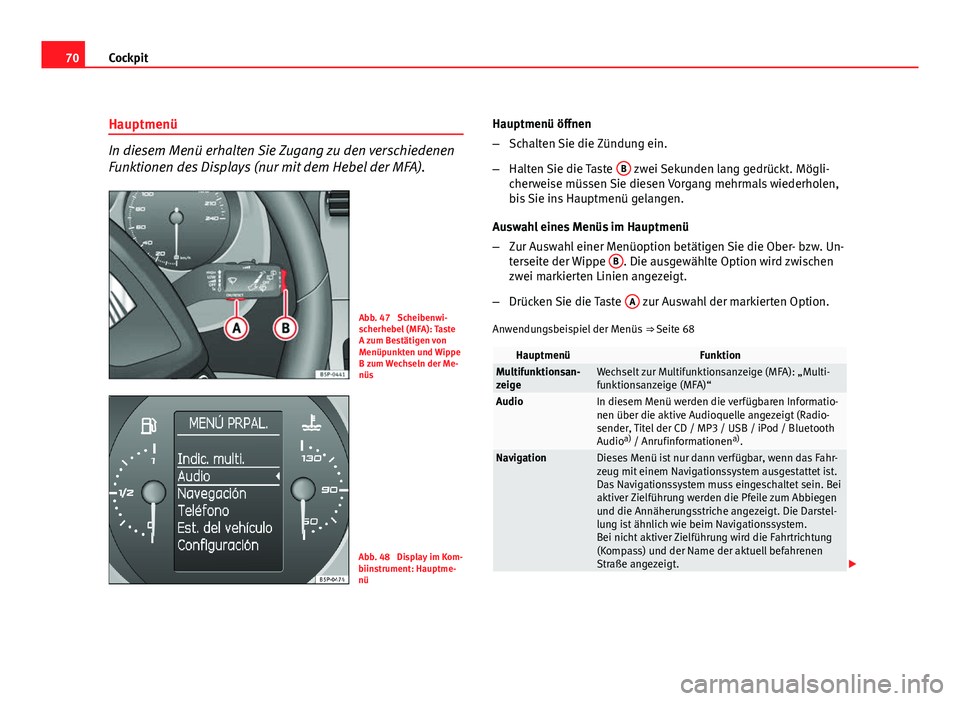

Hauptmenü
In diesem Menü erhalten Sie Zugang zu den verschiedenen
Funktionen des Displays (nur mit dem Hebel der MFA).
Abb. 47 Scheibenwi-
scherhebel (MFA): Taste
A zum Bestätigen von
Menüpunkten und Wippe
B zum Wechseln der Me-
nüs
Abb. 48 Display im Kom-
biinstrument: Hauptme-
nü Hauptmenü öffnen
–
Schalten Sie die Zündung ein.
– Halten Sie die Taste B
zwei Sekunden lang gedrückt. Mögli-
cherweise müssen Sie diesen Vorgang mehrmals wiederholen,
bis Sie ins Hauptmenü gelangen.
Auswahl eines Menüs im Hauptmenü
– Zur Auswahl einer Menüoption betätigen Sie die Ober- bzw. Un-
terseite der Wippe B
. Die ausgewählte Option wird zwischen
zwei markierten Linien angezeigt.
– Drücken Sie die Taste A
zur Auswahl der markierten Option.
Anwendungsbeispiel der Menüs ⇒ Seite 68
HauptmenüFunktionMultifunktionsan-
zeigeWechselt zur Multifunktionsanzeige (MFA): „Multi-
funktionsanzeige (MFA)“
AudioIn diesem Menü werden die verfügbaren Informatio-
nen über die aktive Audioquelle angezeigt (Radio-
sender, Titel der CD / MP3 / USB / iPod / Bluetooth
Audio a)
/ Anrufinformationen a)
.
NavigationDieses Menü ist nur dann verfügbar, wenn das Fahr-
zeug mit einem Navigationssystem ausgestattet ist.
Das Navigationssystem muss eingeschaltet sein. Bei
aktiver Zielführung werden die Pfeile zum Abbiegen
und die Annäherungsstriche angezeigt. Die Darstel-
lung ist ähnlich wie beim Navigationssystem.
Bei nicht aktiver Zielführung wird die Fahrtrichtung
(Kompass) und der Name der aktuell befahrenen
Straße angezeigt. 

71
Cockpit
TelefonDieses Menü ist nur in Fahrzeugen mit Radiogerät
und Telefonfunktion verfügbar. Bei Fahrzeugen mit
Radio-/Navigationssystem ist dieses Menü in der
Zentraleinheit (Navigationsgerät) verfügbar
⇒ Heft SEAT Media System 2.1.
Fzg-StatusDieses Menü zeigt Warn- und Informationstexte an:
„Menü Fzg-Status“
Diese Option blinkt beim Vorhandensein eines sol-
chen Textes.

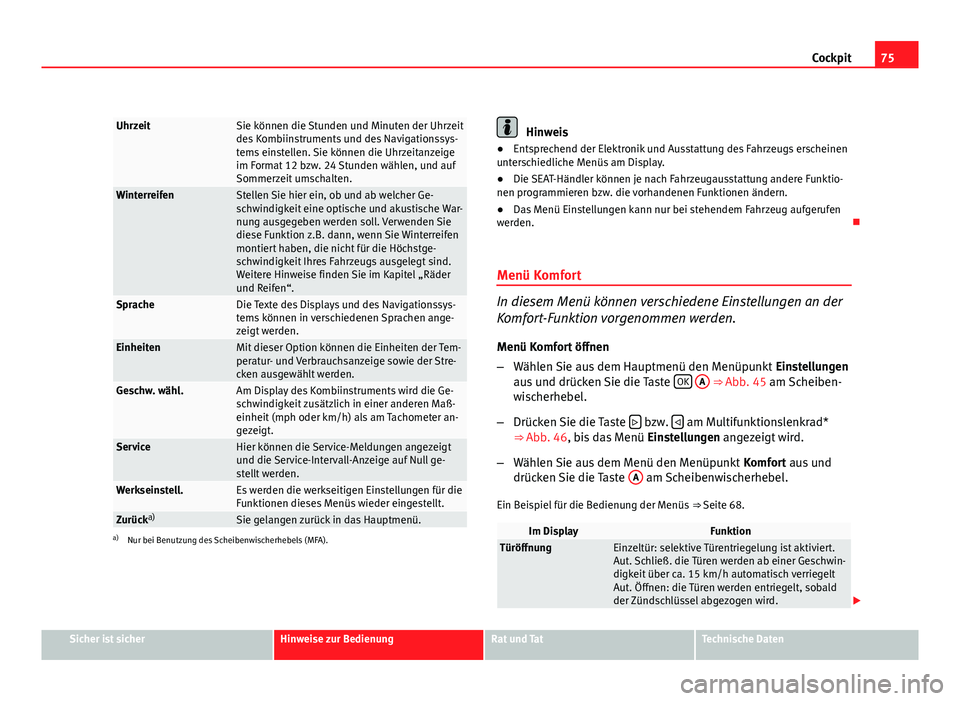

EinstellungenMit dieser Option können die Uhrzeit, die Geschwin-
digkeitswarnung bei montierten Winterreifen, die
Einheiten, die Sprache, die Standheizung, das Menü
Licht und Sicht und das Menü Komfort eingestellt
werden.
a)
Nur Fahrzeuge mit Radio-/Navigationssystem.
Hinweis
Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen un-
terschiedliche Menüs am Display. Menü Multifunktionsanzeige (MFA)
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 49 Display des
Kombiinstruments der
Multifunktionsanzeige
(MFA)
Die Multifunktionsanzeige (MFA) verfügt über zwei automatische Speicher:
1 - Einzelfahrt-Speicher und 2 - Gesamtfahrt-Speicher. Oben rechts in der
Anzeige ⇒ Abb. 49 wird der jeweils gewählte Speicher angezeigt.
Menü der Multifunktionsanzeige aufrufen Wählen Sie im Hauptmenü ⇒ Seite 70 das Menü MFA und betätigen Sie
die Taste OK
am Scheibenwischerhebel bzw. am Multifunktionslenk-
rad*.
Speicher wählen Zum Umschalten zwischen den Speichern drücken Sie bei eingeschalte-
ter Zündung kurz die Taste A
⇒ Abb. 45 ⇒ Seite 68 am Scheibenwi-
scherhebel oder die Taste OK am Multifunktionslenkrad ⇒ 
Abb. 46
⇒ Seite 68. 
–
–
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

75
Cockpit
UhrzeitSie können die Stunden und Minuten der Uhrzeit
des Kombiinstruments und des Navigationssys-
tems einstellen. Sie können die Uhrzeitanzeige
im Format 12 bzw. 24 Stunden wählen, und auf
Sommerzeit umschalten.
WinterreifenStellen Sie hier ein, ob und ab welcher Ge-
schwindigkeit eine optische und akustische War-
nung ausgegeben werden soll. Verwenden Sie
diese Funktion z.B. dann, wenn Sie Winterreifen
montiert haben, die nicht für die Höchstge-
schwindigkeit Ihres Fahrzeugs ausgelegt sind.
Weitere Hinweise finden Sie im Kapitel „Räder
und Reifen“.
SpracheDie Texte des Displays und des Navigationssys-
tems können in verschiedenen Sprachen ange-
zeigt werden.
EinheitenMit dieser Option können die Einheiten der Tem-
peratur- und Verbrauchsanzeige sowie der Stre-
cken ausgewählt werden.
Geschw. wähl.Am Display des Kombiinstruments wird die Ge-
schwindigkeit zusätzlich in einer anderen Maß-
einheit (mph oder km/h) als am Tachometer an-
gezeigt.
ServiceHier können die Service-Meldungen angezeigt
und die Service-Intervall-Anzeige auf Null ge-
stellt werden.
Werkseinstell.Es werden die werkseitigen Einstellungen für die
Funktionen dieses Menüs wieder eingestellt.
Zurück a)Sie gelangen zurück in das Hauptmenü.a)
Nur bei Benutzung des Scheibenwischerhebels (MFA).
Hinweis
● Entsprechend der Elektronik und Ausstattung des Fahrzeugs erscheinen
unterschiedliche Menüs am Display.
● Die SEAT-Händler können je nach Fahrzeugausstattung andere Funktio-
nen programmieren bzw. die vorhandenen Funktionen ändern.
● Das Menü Einstellungen kann nur bei stehendem Fahrzeug aufgerufen
werden. 
Menü Komfort
In diesem Menü können verschiedene Einstellungen an der
Komfort-Funktion vorgenommen werden.
Menü Komfort öffnen
– Wählen Sie aus dem Hauptmenü den Menüpunkt Einstellungen
aus und drücken Sie die Taste OK

A ⇒ Abb. 45 am Scheiben-
wischerhebel.
– Drücken Sie die Taste 
bzw.  am Multifunktionslenkrad*
⇒ Abb. 46, bis das Menü Einstellungen angezeigt wird.
– Wählen Sie aus dem Menü den Menüpunkt Komfort aus und
drücken Sie die Taste A
am Scheibenwischerhebel.
Ein Beispiel für die Bedienung der Menüs ⇒ Seite 68.
Im DisplayFunktionTüröffnungEinzeltür: selektive Türentriegelung ist aktiviert.
Aut. Schließ. die Türen werden ab einer Geschwin-
digkeit über ca. 15 km/h automatisch verriegelt
Aut. Öffnen: die Türen werden entriegelt, sobald
der Zündschlüssel abgezogen wird.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

92Bedienelemente am Lenkrad
Bedienelemente am Lenkrad
Benutzerhinweise
Das Lenkrad verfügt über Multifunktionsmodule, über die die Funktionen
Audio, Telefon, Radio-/Navigationssystem und Schalten bei Automatikge-
triebe* des Fahrzeugs bedient werden können, ohne dass man vom Ver-
kehrsgeschehen abgelenkt wird.
Es gibt drei Ausführungen der Multifunktionsmodule:
● Variante Audio für die Bedienung der verfügbaren Audio-Funktionen
vom Lenkrad aus.
● Variante Audio + Telefon für die Bedienung der verfügbaren Audio- und
Telefon-Funktionen vom Lenkrad aus.
Beide Ausführungen können für die Bedienung des Audio-Systems (Radio,
Audio-CD, MP3 CD, iPod 1)
/USB 1)
/SD 1)
) und für die Bedienung des Radio-/
Navigationssystems benutzt werden. Zusätzlich zu den vorherigen Funktio-
nen werden dann auch die Navigationsfunktionen bedient.
● Ausführung für Automatikgetriebe* ⇒ Seite 192. 
1)
Wenn das Fahrzeug damit ausgestattet ist.

96Bedienelemente am Lenkrad
Radio-/Navigationssystem
Bedienelemente am Lenkrad Audio + Telefon
Abb. 57 Bedienelemente
am LenkradAbb. 58 Bedienelemente
am Lenkrad (modellab-
hängig)
TasteRadioCD/MP3/USB*/iPod*AUXNAVIGATIONSSYSTEMTELEFONAErhöhung der LautstärkeErhöhung der LautstärkeErhöhung der LautstärkeErhöhung der LautstärkeErhöhung der Lautstärke
BVerringerung der LautstärkeVerringerung der LautstärkeVerringerung der Laut- stärkeVerringerung der Laut- stärkeVerringerung der Laut-stärke
CNächsten Sender suchenNächstes Musikstück
Anhaltende Betätigung: Schneller VorlaufKeine spezifische Funkti- onKeine spezifische Funkti-onKeine spezifische Funkti-on
DVorherigen Sender suchenVorheriges Musikstück
Anhaltende Betätigung: SchnellrücklaufKeine spezifische Funkti- onKeine spezifische Funkti-onKeine spezifische Funkti-on 

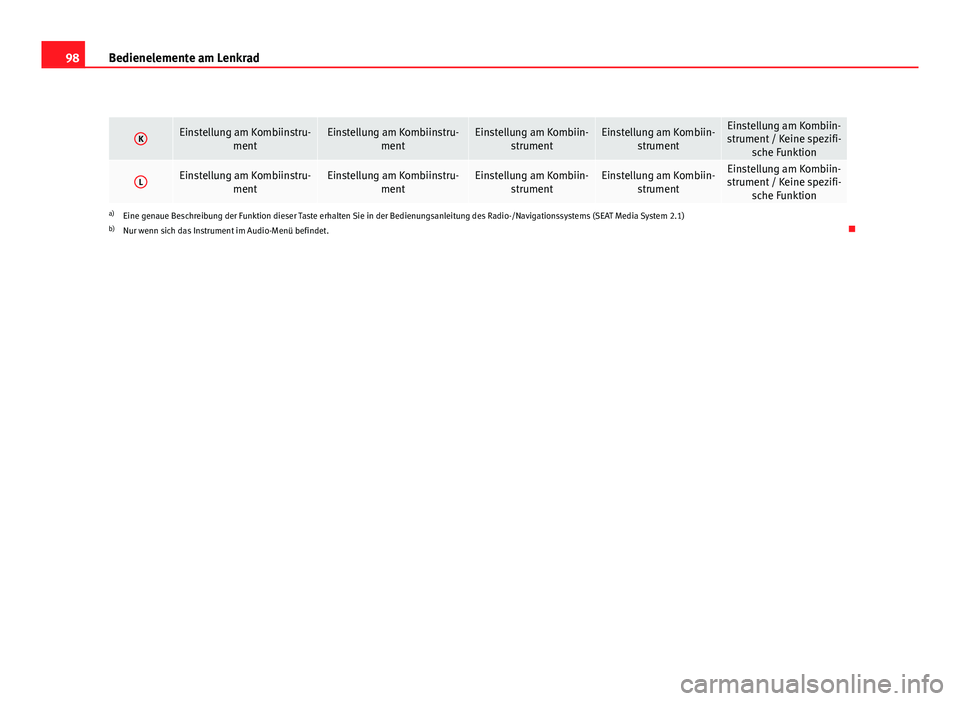

98Bedienelemente am Lenkrad
KEinstellung am Kombiinstru-
mentEinstellung am Kombiinstru-mentEinstellung am Kombiin-strumentEinstellung am Kombiin- strumentEinstellung am Kombiin-
strument / Keine spezifi- sche Funktion
LEinstellung am Kombiinstru- mentEinstellung am Kombiinstru-mentEinstellung am Kombiin-strumentEinstellung am Kombiin- strumentEinstellung am Kombiin-
strument / Keine spezifi- sche Funktion
a)Eine genaue Beschreibung der Funktion dieser Taste erhalten Sie in der Bedienungsanleitung des Radio-/Navigationssystems (SEAT Media System 2.1)
b) Nur wenn sich das Instrument im Audio-Menü befindet. 
