2012 Peugeot Expert Tepee Manual del propietario (in Spanish)

143
Cambiar un fusible
AYUDA RÁPIDA
7
FUSIBLES DEL SALPICADERO,LADO DERECHO



- Bascule el portaobjetos y tire de él con
fuerza para acceder a los fusibles.

Fusibles


A (amperios)


Función


1


15
Limpialuneta


2


-
Libre


3


5
Calculador de airbag


4


10
Sensor de ángulo volante, toma de diagnosis, sensor de
ESP, ventilación manual, contactor de embrague, altura de
los faros, bomba del filtro de partículas


5


30
Retrovisores con mando eléctrico, motor de elevalunas del
acompañante


6


30
Alimentación de elevalunas delantero


7


5
Luces de techo y luz de guantera


8


20
Pantalla multifunción, sirena de alarma antirrobo, autorradio,
cargador de compact disc, radioteléfono, caja de servicio
remolque (accesorios)


9


10
Toma de accesorios en la segunda fila


10


30
Corrector de altura trasera, conmutación bajo el volante,
cuadro de a bordo


11

15
Toma de diagnosis, contactor antirrobo


12


15
Kit manos libres, calculador de airbag, calculador de ayuda
al estacionamiento


13


5
Caja de servicio motor, caja de servicio remolque


14


15
Sensor de lluvia, ventilación trasera, aire acondicionado
automático, cuadro de a bordo


15


30
Bloqueo/desbloqueo/superbloqueo de los accesos


16


-
Libre


17


40
Luneta con desempañado, retrovisores con deshelado

144

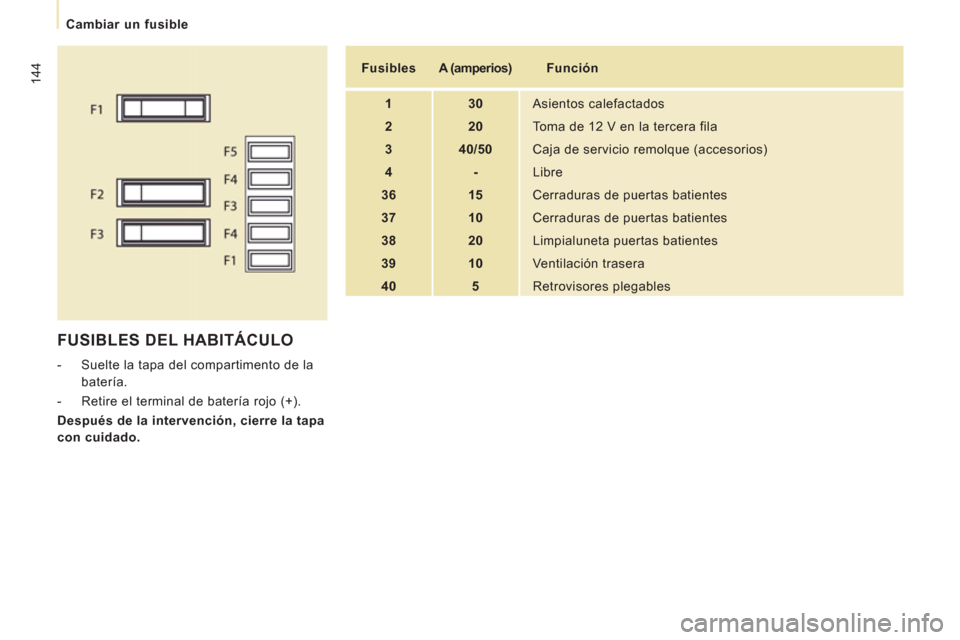

Cambiar un fusible

FUSIBLES DEL HABITÁCULO



- Suelte la tapa del compartimento de la
batería.

- Retire el terminal de batería rojo (+).

Después de la intervención,
cierre
la tapa
con cuidado.

Fusibles


A (amperios)


Función


1


30
Asientos calefactados


2


20
Toma de 12 V en la tercera fila


3


40/50
Caja de servicio remolque (accesorios)


4


-
Libre


36


15
Cerraduras de puertas batientes


37


10
Cerraduras de puertas batientes


38


20
Limpialuneta puertas batientes


39


10
Ventilación trasera


40


5
Retrovisores plegables

145
Cambiar un fusible
AYUDA RÁPIDA
7

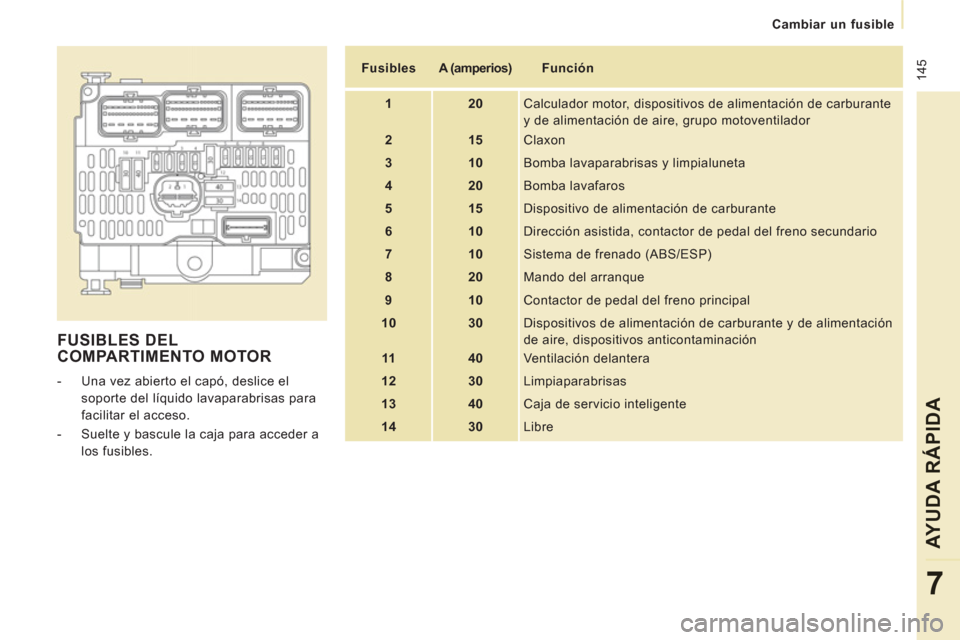

FUSIBLES DEL
COMPARTIMENTO MOTOR


- Una vez abierto el capó, deslice el
soporte del líquido lavaparabrisas para
facilitar el acceso.

- Suelte y bascule la caja para acceder a
los fusibles.

Fusibles


A (amperios)


Función


1


20
Calculador motor, dispositivos de alimentación de carburante
y de alimentación de aire, grupo motoventilador


2


15
Claxon


3


10
Bomba lavaparabrisas y limpialuneta


4


20
Bomba lavafaros


5


15
Dispositivo de alimentación de carburante


6


10
Dirección asistida, contactor de pedal del freno secundario


7


10
Sistema de frenado (ABS/ESP)


8


20
Mando del arranque


9


10
Contactor de pedal del freno principal


10


30
Dispositivos de alimentación de carburante y de alimentación
de aire, dispositivos anticontaminación


11


40
Ventilación delantera


12


30
Limpiaparabrisas


13


40
Caja de servicio inteligente


14


30
Libre

146

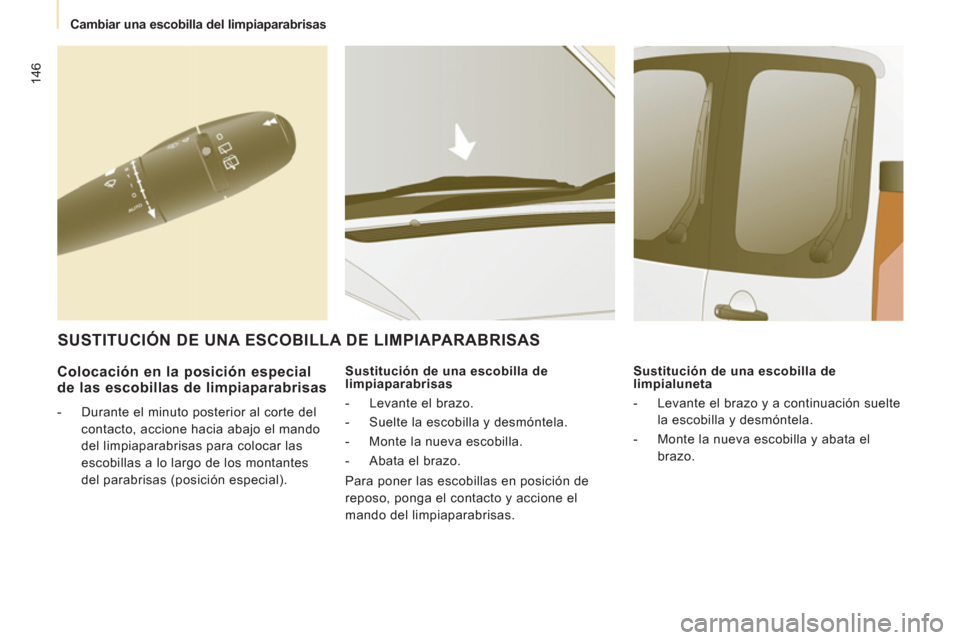

Cambiar una escobilla del limpiaparabrisas

Colocación en la posición especial
de las escobillas de limpiaparabrisas


- Durante el minuto posterior al corte del
contacto, accione hacia abajo el mando
del limpiaparabrisas para colocar las
escobillas a lo largo de los montantes
del parabrisas (posición especial).
Sustitución de una escobilla de
limpiaparabrisas


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata el brazo.
Sustitución de una escobilla de
limpialuneta


- Levante el brazo y a continuación suelte
la escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.


SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS

Para poner las escobillas en posición de
reposo, ponga el contacto y accione el
mando del limpiaparabrisas.

147


Remolcar su vehículo
AYUDA RÁPIDA
7


Sin elevación (con las cuatro ruedasen el suelo)

Utilice siempre una barra de remolcado.


Por la parte delantera



- Suelte la tapa presionando en la parte
inferior de la misma.

- Enrosque la anilla amovible de
remolcado al máximo.


REMOLCADO DEL VEHÍCULO
Con elevación (con solo 2 ruedas enel suelo)

Es preferible levantar el vehículo con un útil
de elevación profesional.
Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la anilla
de remolcado.

- Enrosque la anilla amovible de
remolcado al máximo.


Vehículos con caja de velocidadesmecánica (versión diésel)

En los vehículos equipados con caja de
velocidades mecánica, la palanca de
cambios debe estar en punto muerto. No
respetar esta particularidad puede provocar
el deterioro de algunos órganos del sistema
de frenos y la ausencia de frenada en el
rearranque del motor.

148


Remolcar su vehículo



Consignas generales

Respete el código de circulación vigente en
cada país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer en el puesto
de conducción del vehículo remolcado.
Está prohibido remolcar un vehículo en
autopista, autovía o vía rápida.
Para remolcar un vehículo con las cuatro
ruedas en el suelo, utilice simpre una barra
de remolcado homologada. Está prohibido
utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
apagado, la asistencia a la frenada y de
dirección no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:


- vehículo inmovilizado en autopista,
autovía o vía rápida;

- imposible poner la caja de velocidades
en punto muerto, desbloquear la
dirección o destensar el freno de
estacionamiento;

- remolcado con sólo dos ruedas en el
suelo;

- falta de barra de remolcado
homologada...

149

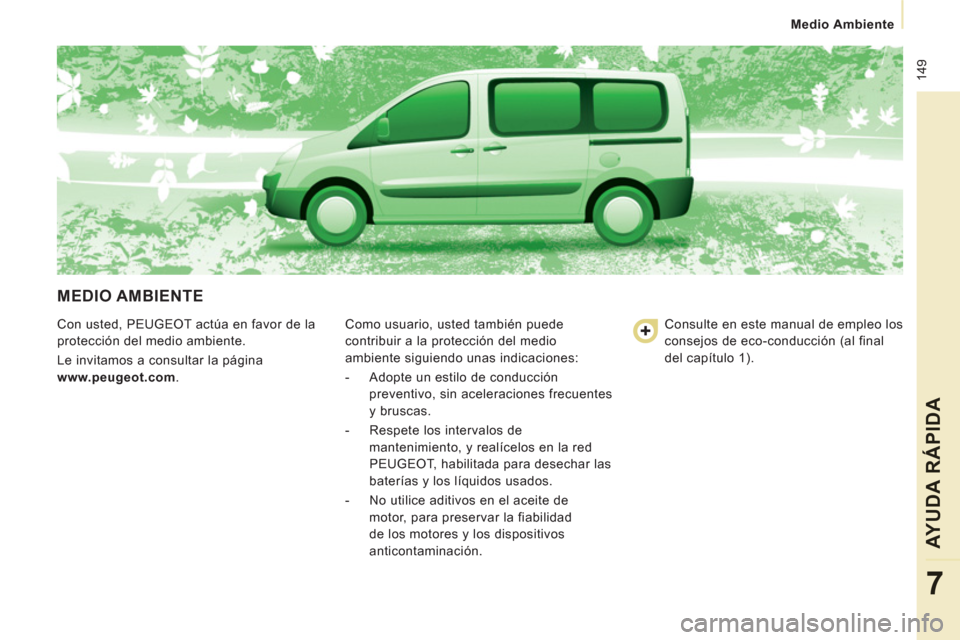

Medio Ambiente
AYUDA RÁPIDA
7

MEDIO AMBIENTE

Con usted, PEUGEOT actúa en favor de la
protección del medio ambiente.
Le invitamos a consultar la página
www.peugeot.com
. Como usuario, usted también puede
contribuir a la protección del medio
ambiente siguiendo unas indicaciones:


- Adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y bruscas.

- Respete los intervalos de
mantenimiento, y realícelos en la red
PEUGEOT, habilitada para desechar las
baterías y los líquidos usados.

- No utilice aditivos en el aceite de
motor, para preservar la fiabilidad
de los motores y los dispositivos
anticontaminación. Consulte en este manual de empleo los
consejos de eco-conducción (al final
del capítulo 1).

150

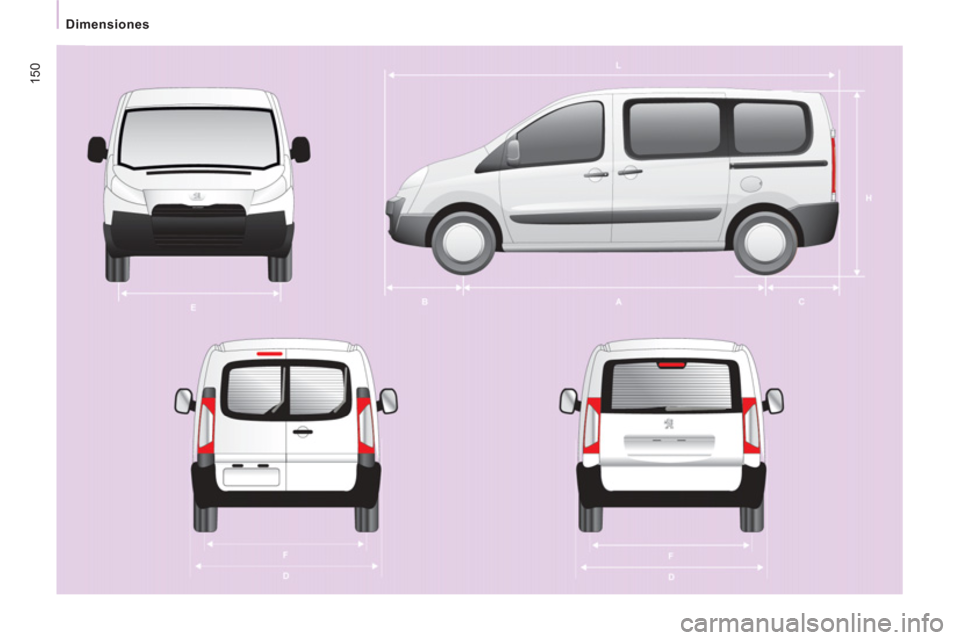

Dimensiones
