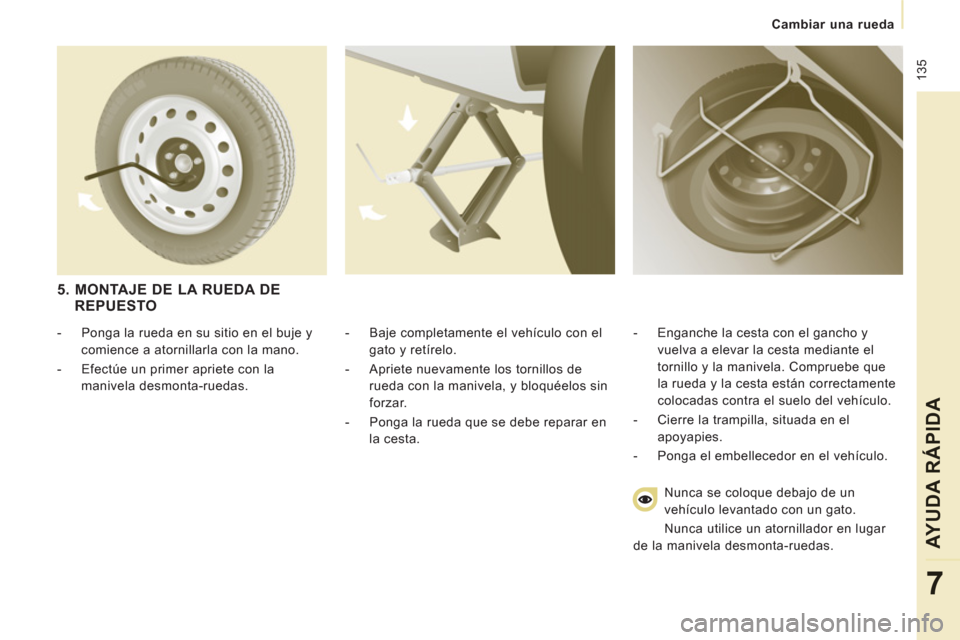

Cambiar una rueda
AYUDA RÁPIDA
7

- Baje completamente el vehículo con el
gato y retírelo.

- Apriete nuevamente los tornillos de
rueda con la manivela, y bloquéelos sin
forzar.

- Ponga la rueda que se debe reparar en
la cesta.
- Enganche la cesta con el gancho y
vuelva a elevar la cesta mediante el
tornillo y la manivela. Compruebe que
la rueda y la cesta están correctamente
colocadas contra el suelo del vehículo.

- Cierre la trampilla, situada en el
apoyapies.

- Ponga el embellecedor en el vehículo.
Nunca se coloque debajo de un
vehículo levantado con un gato.
Nunca utilice un atornillador en lugar
de la manivela desmonta-ruedas.


5. MONTAJE DE LA RUEDA DE REPUESTO



- Ponga la rueda en su sitio en el buje y
comience a atornillarla con la mano.

- Efectúe un primer apriete con la
manivela desmonta-ruedas.

136


Rejilla antinieve

OBTURADOR MÓVIL ANTINIEVE

Según el destino, el obturador amovible
antinieve se instala en la parte inferior
del paragolpes delantero para evitar el
amontonamiento de nieve a la altura del
ventilador de refrigeración del radiador.

MONTAJE



- Ponga el obturador amovible antinieve
frente a su tetón de centrado A
en el
paragolpes delantero.

- Móntelo presionando en cada clip B
situado en los cuatro lados.

No olvide quitar el obturador amovible
antinieve cuando la temperatura exterior
sea superior a 10 ºC (sin riesgo de caída de
nieve) o si está remolcando.

DESMONTAJE



- Meta un destornillador en la zona del
agujero situado cerca de cada uno de
los clips.

- Efectúe un movimiento de palanca para
quitar uno a uno los cuatro clips B
.



6. MONTAJE DE LA RUEDA REPARADA

El montaje de la rueda es el mismo que se
describe en la etapa 5. No olvide volver a
colocar el embellecedor de la rueda.
Capítulo 8, apartado "Elementos de
identificación" para localizar la etiqueta
de los neumáticos.
La rueda de repuesto no ha sido
diseñada para recorrer largas
distancias. Diríjase a la red PEUGEOT o a
un taller cualificado para que controlen, a la
mayor brevedad, el apriete de los tornillos
y la presión de la rueda de repuesto. Del
mismo modo, diríjase a la red PEUGEOT
o a un taller cualificado para que reparen y
monten la rueda original lo antes posible.

137
Cambiar una lámpara
AYUDA RÁPIDA
7
CAMBIO DE UNA LÁMPARA


Tipo C
Lámpara halógena: retire
el resorte de bloqueo de
su emplazamiento.
Tipo A
Lámpara totalmente de
cristal: tire con cuidado
ya que va montada a
presión.

TIPOS DE LÁMPARAS

Existen diferentes tipos de lámparas instaladas en su vehículo. Para retirarlas:
Tipo B
Lámpara con bayoneta:
presione la lámpara y
retírela girándola en el
sentido contrario a las
agujas del reloj.
El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados. Espere unos minutos después de
apagarlos (riesgo de quemaduras graves).
No toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
Al final de cada operación, compruebe que
la luces funcionan correctamente.

138


Cambiar una lámpara

3.
Indicadores de dirección
Tipo B
, PY21W - 21W (ámbar)


- Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.

- Extraiga la lámpara empujando
ligeramente encima y girando en
sentido contrario a las agujas del
reloj.

- Sustituya la lámpara.
- Compruebe la correcta colocación de
la tapa sobre todo su perímetro para
asegurar la estanqueidad.


LUCES DELANTERAS

Abra el capó motor. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido contrario
para volver a colocar cada lámpara.


1.
Luces de cruce/Luces de carretera
Tipo C
, H4 - 55W


- Retire la tapa central tirando de la
lengüeta de goma blanda.

- Desconecte el conector eléctrico.

- Suelte el resorte de bloqueo.

- Sustituya la lámpara teniendo sumo
cuidado de que la parte metálica
coincida con las ranuras presentes en
el piloto.
2.
Luces de posición
Tipo A
, W5W - 5W


- Quite la tapa tirando de la lengüeta de
goma blanda.

- Extraiga el portalámparas montado a
presión tirando del conector.

- Sustituya la lámpara.

- Compruebe la correcta colocación de
la tapa sobre todo su perímetro para
asegurar la estanqueidad.
4.
Faros antiniebla
Tipo C
, H1 - 55W
Consulte en la red PEUGEOT o en un taller
cualificado.

139
Cambiar una lámpara
AYUDA RÁPIDA
7

REPETIDOR LATERAL DE
INDICADOR DE DIRECCIÓN

Tipo A
, WY5W (ámbar)


- Empuje el repetidor hacia atrás y
retírelo.

- Sujete el conector y gire el
portalámparas un cuarto de vuelta hacia
la izquierda.

- Gire la lámpara un cuarto de vuelta
hacia la izquierda y sustitúyala.

- Durante el montaje, introduzca el
repetidor hacia atrás y luego traígalo
hacia delante.
Delante/Detrás

Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales)
se deben sustituir por lámparas de
características y colores idénticos. LUCES DE TECHO

Tipo A
, 12V5W - 5W


- Suelte el plástico transparente
insertando un destornillador en las
ranuras de cada lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el plástico transparente en su
emplazamiento y asegúrese de que
queda bloqueado.



Lavado alta presión

Al utilizar este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces ni en su contorno para
evitar el deterioro del barniz y la junta de
estanqueidad.

140


Cambiar una lámpara

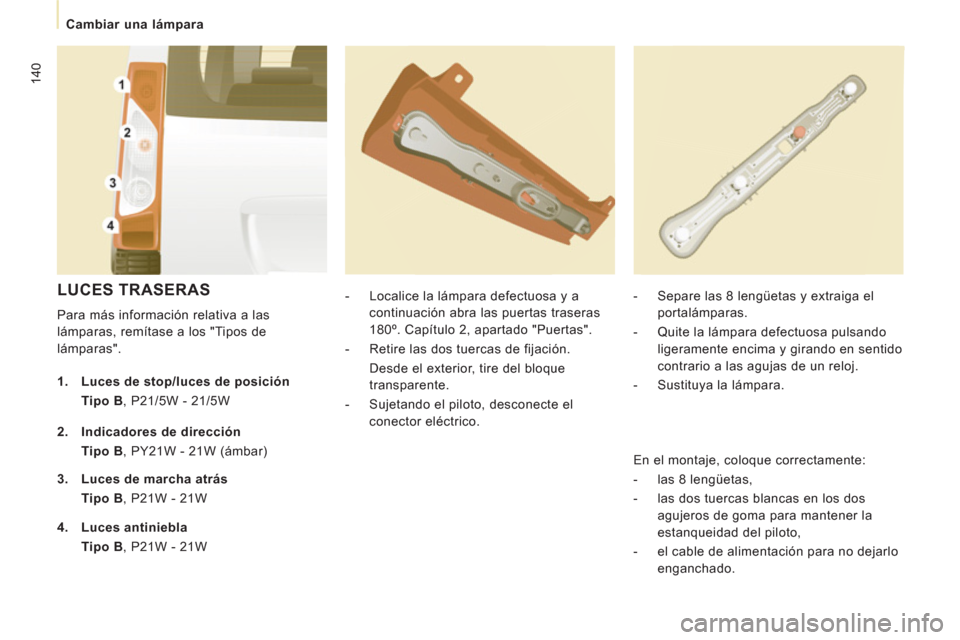

LUCES TRASERAS

Para más información relativa a las
lámparas, remítase a los "Tipos de
lámparas".

- Localice la lámpara defectuosa y a
continuación abra las puertas traseras
180º. Capítulo 2, apartado "Puertas".

- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque
transparente.

- Sujetando el piloto, desconecte el
conector eléctrico.
- Separe las 8 lengüetas y extraiga el
portalámparas.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girando en sentido
contrario a las agujas de un reloj.

- Sustituya la lámpara.

1.
Luces de stop/luces de posición

Tipo B
, P21/5W - 21/5W

2.
Indicadores de dirección

Tipo B
, PY21W - 21W (ámbar)

3.
Luces de marcha atrás

Tipo B
, P21W - 21W

4.
Luces antiniebla

Tipo B
, P21W - 21W En el montaje, coloque correctamente:


- las 8 lengüetas,

- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,

- el cable de alimentación para no dejarlo
enganchado.

Cambiar una lámpara
AYUDA RÁPIDA
7
TERCERA LUZ DE FRENO

Tipo A
, W5W - 5W
Tipo B
, P21W - 21W

LUCES DE MATRÍCULA


Tipo A
, W5W - 5W

Con portón trasero


- Separe el plástico transparente con un
destornillador, en el punto indicado por
la flecha.

- Sustituya la lámpara.

- Vuelva a colocar el plástico transparente
y presiónelo.


Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando su
lengüeta.

- Quite la tapa de plástico.

- Gire el portalámparas un cuarto de
vuelta en sentido contrario a las agujas
de un reloj.

- Sustituya la lámpara.


Luz situada en el exterior (puertas batientes)


- Afloje los dos tornillos sirviéndose de un
destornillador Torx
TM con cabeza de 20.

- Retire la luz.

- Sustituya la lámpara.
Luz situada en el interior (portón trasero)


- Afloje los dos tornillos sirviéndose de un
destornillador Torx
TM con cabeza de 20.

- Retire el protector de plástico.

- Retire el portalámparas separando las
dos lengüetas.

- Retire la lámpara defectuosa
presionando ligeramente sobre ella
y girándola en sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.

142


Cambiar un fusible

CAMBIO DE UN FUSIBLE

Las tres cajas de fusibles están situadas:


- en el salpicadero, en el lado derecho
(detrás del portaobjetos, plegable),

- en el habitáculo (compartimento de la
batería),

- en el compartimento motor.
Desmontaje y montaje de un fusible

Antes de sustituir un fusible, es necesario
conocer la causa del incidente y
solucionarla.

Sustituya siempre un fusible defectuoso
por
otro
de
la misma
intensidad

. PEUGEOT declina toda responsabilidad
respecto a los gastos derivados de la
reparación del vehículo o de los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
adicionales conectados supera los
10 miliamperios. Las ubicaciones mencionadas corresponden
solo a los fusibles que el usuario puede
cambiar. Para cualquier otra intervención,
acuda a la red PEUGEOT o a un taller
cualificado.
Destinado a los profesionales: para
más información acerca de los fusibles
y relés, consulte la esquemática de los
"Métodos" en la Red.
