Radwechsel
12
7
PANNENHILF
E
8

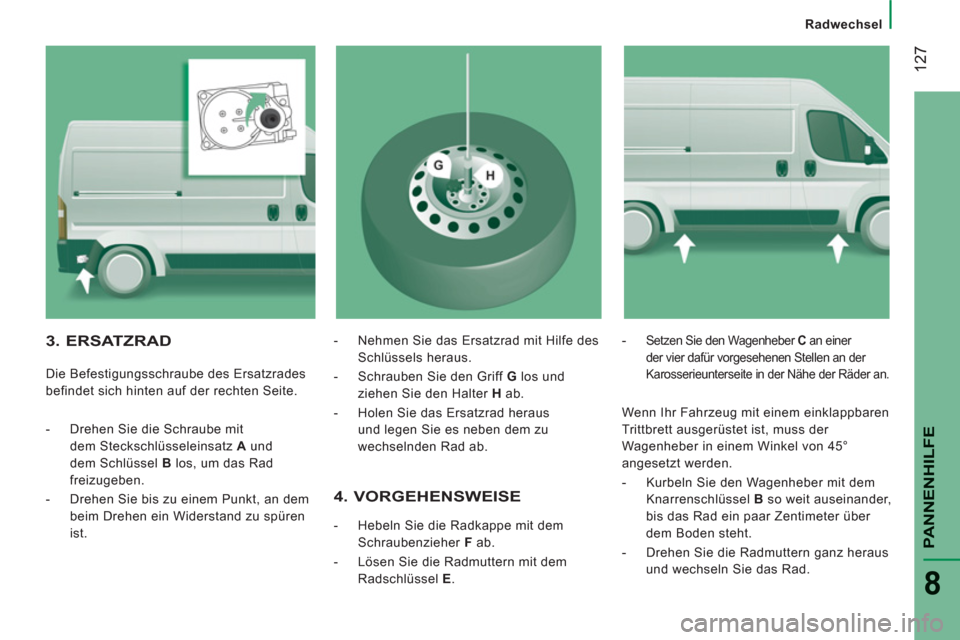

4. VORGEHENSWEISE



- Hebeln Sie die Radkappe mit dem
Schraubenzieher F
ab.

- Lösen Sie die Radmuttern mit dem
Radschlüssel E
.
-
Setzen Sie den Wagenheber C
an einer
der vier dafür vorgesehenen Stellen an der
Karosserieunterseite in der Nähe der Räder an. 3. ERSATZRAD


Die Befestigungsschraube des Ersatzrades
befindet sich hinten auf der rechten Seite.


- Drehen Sie die Schraube mit
dem Steckschlüsseleinsatz A
und
dem Schlüssel B
los, um das Rad
freizugeben.

- Drehen Sie bis zu einem Punkt, an dem
beim Drehen ein Widerstand zu spüren
ist.
- Nehmen Sie das Ersatzrad mit Hilfe des
Schlüssels heraus.

- Schrauben Sie den Griff G
los und
ziehen Sie den Halter H
ab.

- Holen Sie das Ersatzrad heraus
und legen Sie es neben dem zu
wechselnden Rad ab.

Wenn Ihr Fahrzeug mit einem einklappbaren
Trittbrett ausgerüstet ist, muss der
Wagenheber in einem Winkel von 45°
angesetzt werden.


- Kurbeln Sie den Wagenheber mit dem
Knarrenschlüssel B
so weit auseinander,
bis das Rad ein paar Zentimeter über
dem Boden steht.

- Drehen Sie die Radmuttern ganz heraus
und wechseln Sie das Rad.

12
8

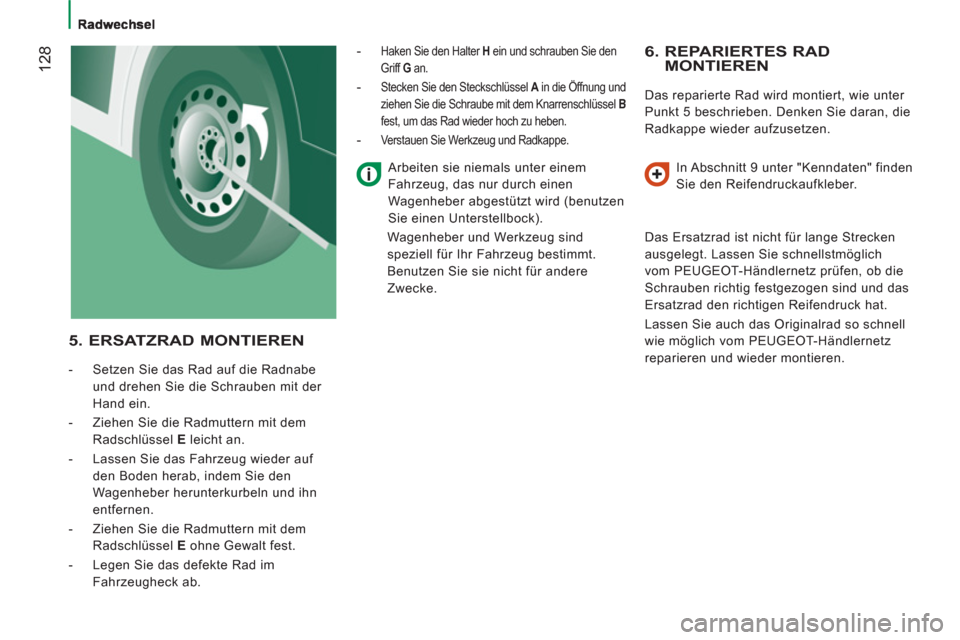

6. REPARIERTES RADMONTIEREN

Das reparierte Rad wird montiert, wie unter
Punkt 5 beschrieben. Denken Sie daran, die
Radkappe wieder aufzusetzen.
In Abschnitt 9 unter "Kenndaten" finden
Sie den Reifendruckaufkleber.
Das Ersatzrad ist nicht für lange Strecken
ausgelegt. Lassen Sie schnellstmöglich
vom PEUGEOT-Händlernetz prüfen, ob die
Schrauben richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat.
Lassen Sie auch das Originalrad so schnell
wie möglich vom PEUGEOT-Händlernetz
reparieren und wieder montieren.


5. ERSATZRAD MONTIEREN



- Setzen Sie das Rad auf die Radnabe
und drehen Sie die Schrauben mit der
Hand ein.

- Ziehen Sie die Radmuttern mit dem
Radschlüssel E
leicht an.

- Lassen Sie das Fahrzeug wieder auf
den Boden herab, indem Sie den
Wagenheber herunterkurbeln und ihn
entfernen.

- Ziehen Sie die Radmuttern mit dem
Radschlüssel E
ohne Gewalt fest.

- Legen Sie das defekte Rad im
Fahrzeugheck ab.
-
Haken Sie den Halter H
ein und schrauben Sie den
Griff G
an.

-
Stecken Sie den Steckschlüssel A
in die Öffnung und
ziehen Sie die Schraube mit dem Knarrenschlüssel B

fest, um das Rad wieder hoch zu heben.
-
Verstauen Sie Werkzeug und Radkappe.


Arbeiten sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird (benutzen
Sie einen Unterstellbock).

Wagenheber und Werkzeug sind
speziell für Ihr Fahrzeug bestimmt.
Benutzen Sie sie nicht für andere
Zwecke.

12
9
PANNENHILF
E
8

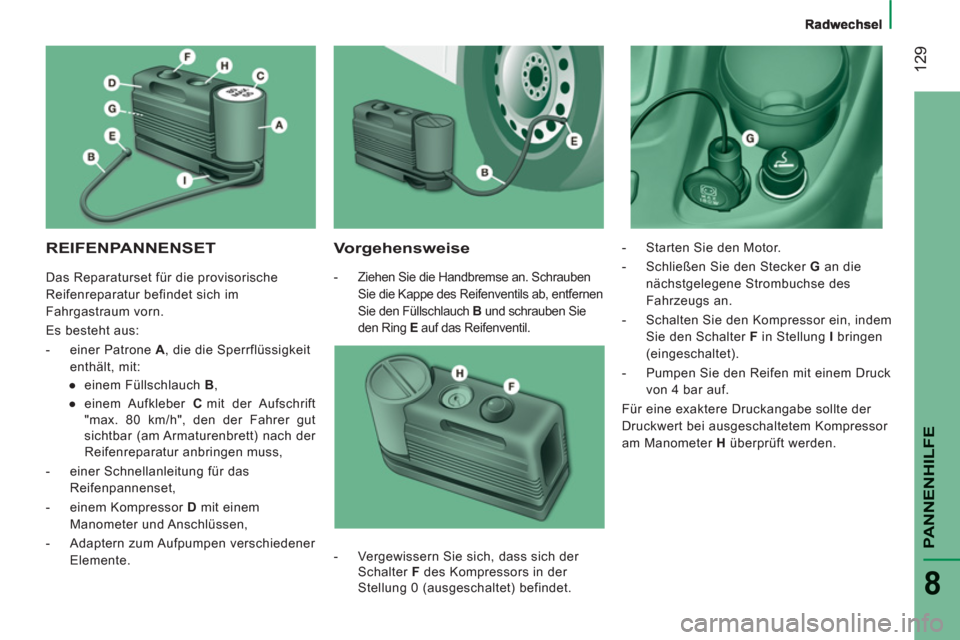

REIFENPANNENSET
Vorgehensweise



- Ziehen Sie die Handbremse an. Schrauben
Sie die Kappe des Reifenventils ab, entfernen
Sie den Füllschlauch B
und schrauben Sie
den Ring E
auf das Reifenventil.


- Starten Sie den Motor.

- Schließen Sie den Stecker G
an die
nächstgelegene Strombuchse des
Fahrzeugs an.

- Schalten Sie den Kompressor ein, indem
Sie den Schalter F
in Stellung I
bringen
(eingeschaltet).

- Pumpen Sie den Reifen mit einem Druck
von 4 bar auf.
Für eine exaktere Druckangabe sollte der
Druckwert bei ausgeschaltetem Kompressor
am Manometer H
überprüft werden.

- Vergewissern Sie sich, dass sich der
Schalter F
des Kompressors in der
Stellung 0 (ausgeschaltet) befindet. Das Reparaturset für die provisorische
Reifenreparatur befindet sich im
Fahrgastraum vorn.
Es besteht aus:


- einer Patrone A
, die die Sperrflüssigkeit
enthält, mit:


●
einem Füllschlauch B
,

●
einem Aufkleber C
mit der Aufschrift
"max. 80 km/h", den der Fahrer gut
sichtbar (am Armaturenbrett) nach der
Reifenreparatur anbringen muss,

- einer Schnellanleitung für das
Reifenpannenset,

- einem Kompressor D
mit einem
Manometer und Anschlüssen,

- Adaptern zum Aufpumpen verschiedener
Elemente.

Radwechsel

130

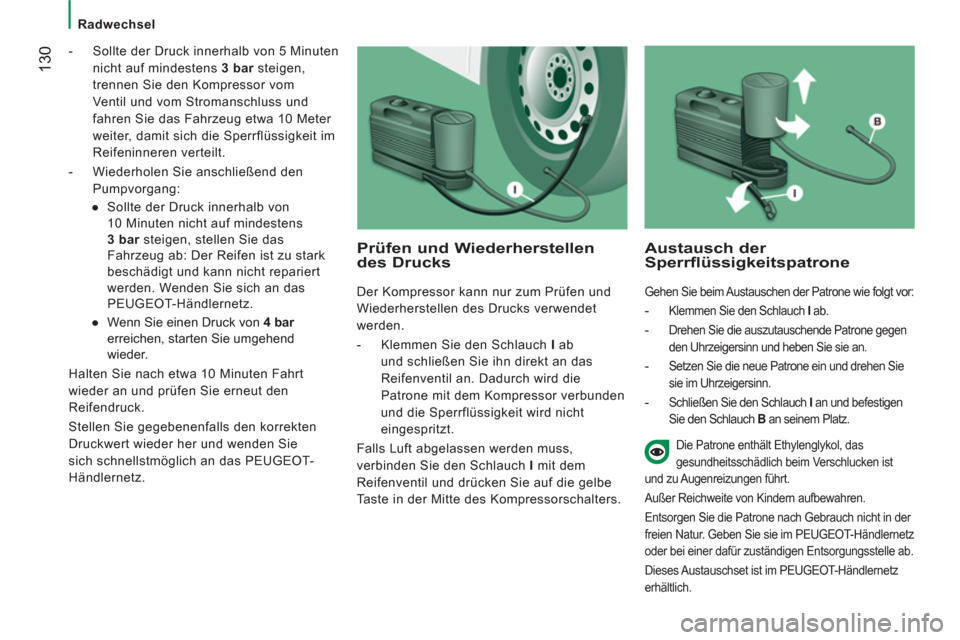

- Sollte der Druck innerhalb von 5 Minuten
nicht auf mindestens 3 bar
steigen,
trennen Sie den Kompressor vom
Ventil und vom Stromanschluss und
fahren Sie das Fahrzeug etwa 10 Meter
weiter, damit sich die Sperrflüssigkeit im
Reifeninneren verteilt.

- Wiederholen Sie anschließend den
Pumpvorgang:


●
Sollte der Druck innerhalb von
10 Minuten nicht auf mindestens
3 bar
steigen, stellen Sie das
Fahrzeug ab: Der Reifen ist zu stark
beschädigt und kann nicht repariert
werden. Wenden Sie sich an das
PEUGEOT-Händlernetz.

●
Wenn Sie einen Druck von 4 bar

erreichen, starten Sie umgehend
wieder.

Halten Sie nach etwa 10 Minuten Fahrt
wieder an und prüfen Sie erneut den
Reifendruck.
Stellen Sie gegebenenfalls den korrekten
Druckwert wieder her und wenden Sie
sich schnellstmöglich an das PEUGEOT-
Händlernetz.
Prüfen und Wiederherstellen
des Drucks
Der Kompressor kann nur zum Prüfen und
Wiederherstellen des Drucks verwendet
werden.


- Klemmen Sie den Schlauch I
ab
und schließen Sie ihn direkt an das
Reifenventil an. Dadurch wird die
Patrone mit dem Kompressor verbunden
und die Sperrflüssigkeit wird nicht
eingespritzt.
Falls Luft abgelassen werden muss,
verbinden Sie den Schlauch I
mit dem
Reifenventil und drücken Sie auf die gelbe
Taste in der Mitte des Kompressorschalters.


Austausch der
Sperrflüssigkeitspatrone
Gehen Sie beim Austauschen der Patrone wie folgt vor:

-

Klemmen Sie den Schlauch I
ab.

-
Drehen Sie die auszutauschende Patrone gegen
den Uhrzeigersinn und heben Sie sie an.
-
Setzen Sie die neue Patrone ein und drehen Sie
sie im Uhrzeigersinn.

- Schließen Sie den Schlauch I
an und befestigen
Sie den Schlauch B
an seinem Platz.



Die Patrone enthält Ethylenglykol, das
gesundheitsschädlich beim Verschlucken ist
und zu Augenreizungen führt.
Außer Reichweite von Kindern aufbewahren.
Entsorgen Sie die Patrone nach Gebrauch nicht in der
freien Natur. Geben Sie sie im PEUGEOT-Händlernetz
oder bei einer dafür zuständigen Entsorgungsstelle ab.
Dieses Austauschset ist im PEUGEOT-Händlernetz
erhältlich.

Austausch der Glühlampen
131
PANNENHILF
E
8


GLÜHLAMPEN-ODER LAMPENTYPEN

In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
AUSTAUSCH DER GLÜHLAMPEN


Typ A Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie unter
Druck eingesetzt ist.

Typ B Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.

Typ C Zylindrische Glühlampe:
Kontakte auseinander biegen.

Typ D - E Halogenlampe: Sperrfeder
aus der Halterung lösen.

FRONTLEUCHTEN

Öffnen Sie die Motorhaube. Greifen Sie,
um an die Lampen und Glühlampen
zu gelangen, mit der Hand hinter den
Leuchtenblock.
Gehen Sie beim Wiedereinsetzen der
einzelnen Lampen oder Glühlampen in
umgekehrter Reihenfolge vor.

132

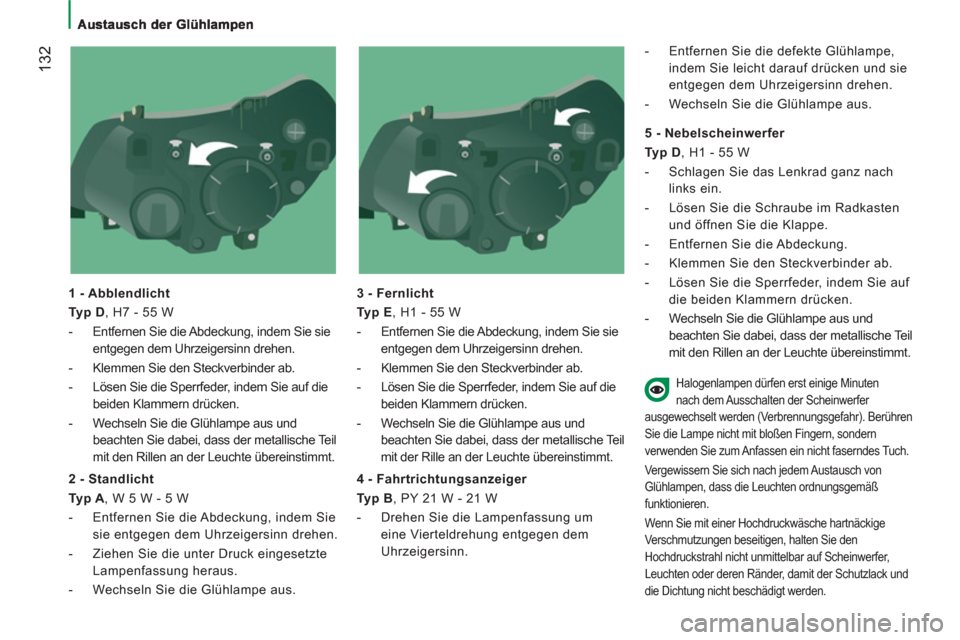

1 - Abblendlicht

Typ D
, H7 - 55 W


- Entfernen Sie die Abdeckung, indem Sie sie
entgegen dem Uhrzeigersinn drehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die
beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und
beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.

3 - Fernlicht

Typ E
, H1 - 55 W
-
Entfernen Sie die Abdeckung, indem Sie sie
entgegen dem Uhrzeigersinn drehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder, indem Sie auf die
beiden Klammern drücken.
- Wechseln Sie die Glühlampe aus und
beachten Sie dabei, dass der metallische Teil
mit der Rille an der Leuchte übereinstimmt.


2 - Standlicht

Typ A
, W 5 W - 5 W


- Entfernen Sie die Abdeckung, indem Sie
sie entgegen dem Uhrzeigersinn drehen.

- Ziehen Sie die unter Druck eingesetzte
Lampenfassung heraus.

- Wechseln Sie die Glühlampe aus.

4 - Fahrtrichtungsanzeiger

Typ B
, PY 21 W - 21 W


- Drehen Sie die Lampenfassung um
eine Vierteldrehung entgegen dem
Uhrzeigersinn.

- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.


5 - Nebelscheinwerfer

Typ D
, H1 - 55 W


- Schlagen Sie das Lenkrad ganz nach
links ein.

- Lösen Sie die Schraube im Radkasten
und öffnen Sie die Klappe.

- Entfernen Sie die Abdeckung.

- Klemmen Sie den Steckverbinder ab.

- Lösen Sie die Sperrfeder, indem Sie auf
die beiden Klammern drücken.

- Wechseln Sie die Glühlampe aus und
beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.

Halogenlampen dürfen erst einige Minuten
nach dem Ausschalten der Scheinwerfer
ausgewechselt werden (Verbrennungsgefahr). Berühren
Sie die Lampe nicht mit bloßen Fingern, sondern
verwenden Sie zum Anfassen ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch von
Glühlampen, dass die Leuchten ordnungsgemäß
funktionieren.
Wenn Sie mit einer Hochdruckwäsche hartnäckige
Verschmutzungen beseitigen, halten Sie den
Hochdruckstrahl nicht unmittelbar auf Scheinwerfer,
Leuchten oder deren Ränder, damit der Schutzlack und
die Dichtung nicht beschädigt werden.

Austausch der Glühlampen
133
PANNENHILF
E
8

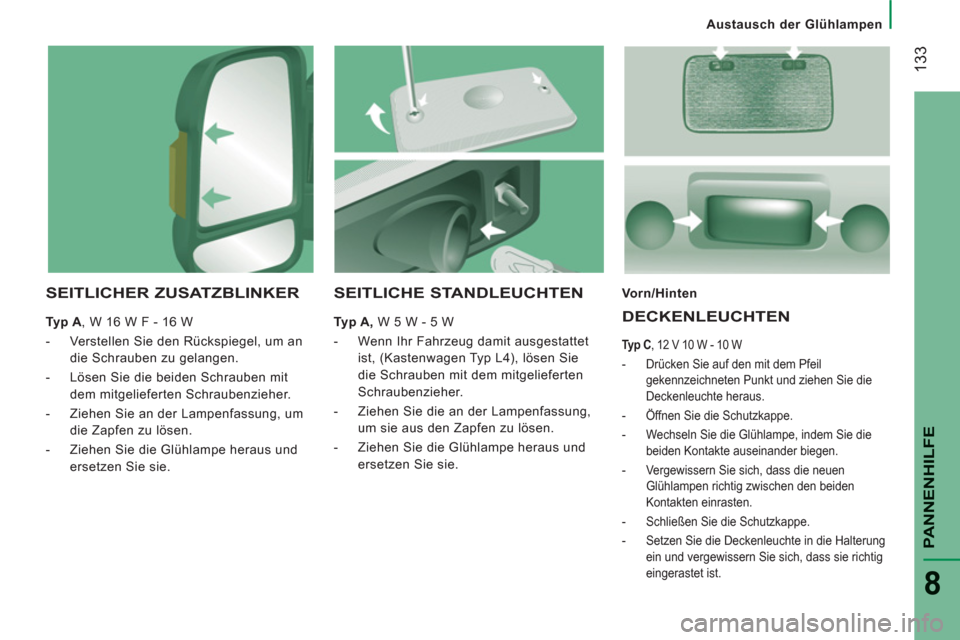

SEITLICHER ZUSATZBLINKER


Typ A
, W 16 W F - 16 W


- Verstellen Sie den Rückspiegel, um an
die Schrauben zu gelangen.

- Lösen Sie die beiden Schrauben mit
dem mitgelieferten Schraubenzieher.

- Ziehen Sie an der Lampenfassung, um
die Zapfen zu lösen.

- Ziehen Sie die Glühlampe heraus und
ersetzen Sie sie.
Vorn/Hinten
DECKENLEUCHTEN


Ty p C
, 12 V 10 W - 10 W

-
Drücken Sie auf den mit dem Pfeil
gekennzeichneten Punkt und ziehen Sie die
Deckenleuchte heraus.
- Öffnen Sie die Schutzkappe.
- Wechseln Sie die Glühlampe, indem Sie die
beiden Kontakte auseinander biegen.
- Vergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten.
- Schließen Sie die Schutzkappe.
- Setzen Sie die Deckenleuchte in die Halterung
ein und vergewissern Sie sich, dass sie richtig
eingerastet ist.



SEITLICHE STANDLEUCHTEN


Typ A,
W 5 W - 5 W


- Wenn Ihr Fahrzeug damit ausgestattet
ist, (Kastenwagen Typ L4), lösen Sie
die Schrauben mit dem mitgelieferten
Schraubenzieher.

- Ziehen Sie die an der Lampenfassung,
um sie aus den Zapfen zu lösen.

- Ziehen Sie die Glühlampe heraus und
ersetzen Sie sie.

Austausch der Glühlampen

134

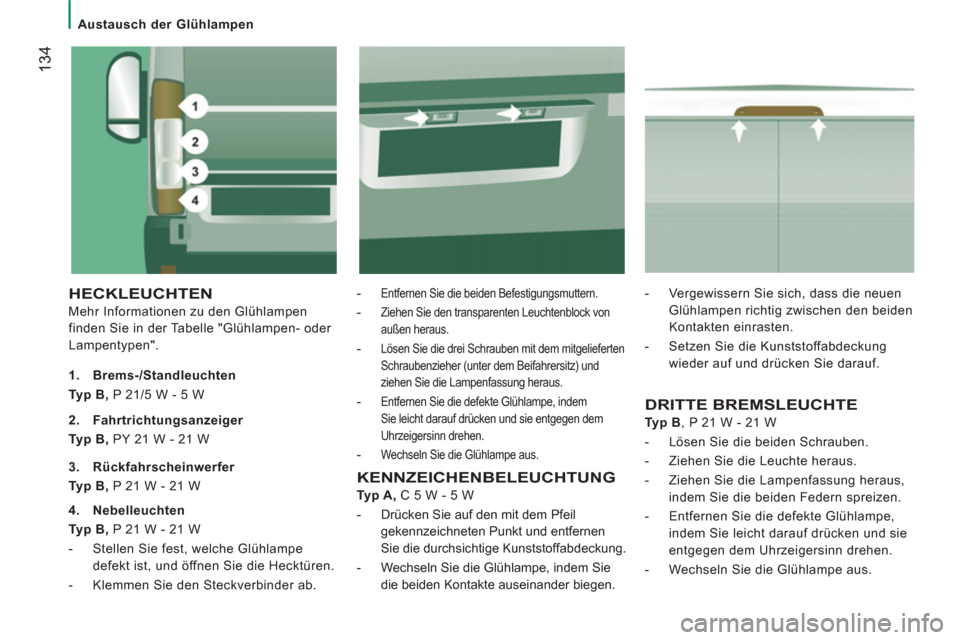

HECKLEUCHTEN

Mehr Informationen zu den Glühlampen
finden Sie in der Tabelle "Glühlampen- oder
Lampentypen".

-
Entfernen Sie die beiden Befestigungsmuttern.

-
Ziehen Sie den transparenten Leuchtenblock von
außen heraus.
-
Lösen Sie die drei Schrauben mit dem mitgelieferten
Schraubenzieher (unter dem Beifahrersitz) und
ziehen Sie die Lampenfassung heraus.
-
Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen dem
Uhrzeigersinn drehen.
-
Wechseln Sie die Glühlampe aus.



1.
Brems-/Standleuchten
Typ B,
P 21/5 W - 5 W

DRITTE BREMSLEUCHTE


Typ B
, P 21 W - 21 W


- Lösen Sie die beiden Schrauben.

- Ziehen Sie die Leuchte heraus.

- Ziehen Sie die Lampenfassung heraus,
indem Sie die beiden Federn spreizen.

- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.
2.
Fahrtrichtungsanzeiger
Typ B,
PY 21 W - 21 W

3.
Rückfahrscheinwerfer
Typ B,
P 21 W - 21 W

4.
Nebelleuchten
Typ B,
P 21 W - 21 W


- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die Hecktüren.

- Klemmen Sie den Steckverbinder ab.
KENNZEICHENBELEUCHTUNG


Typ A,
C 5 W - 5 W



- Drücken Sie auf den mit dem Pfeil
gekennzeichneten Punkt und entfernen
Sie die durchsichtige Kunststoffabdeckung.
- Wechseln Sie die Glühlampe, indem Sie
die beiden Kontakte auseinander biegen.
- Vergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten.

- Setzen Sie die Kunststoffabdeckung
wieder auf und drücken Sie darauf.
